2023-2024学年江苏省扬州市翠岗中学物理九上期末复习检测模拟试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项:
1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
2.答题时请按要求用笔。
3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1分,共30题,30分)
1.如图所示,是小明设计的测量体重的电路原理图,电源电压保持不变,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻.闭合开关S,下列分析正确的是
A.测量的体重增大时,电流表示数变小,电压表示数变小
B.测量的体重减小时,电流表示数变大电压表示数变大
C.测量的体重增大时,定值电阻R1的电功率减小
D.测量的体重减小时,相同的时间里整个电路消耗的电能减少
2.据媒体报道,我国的第二艘航母“山东号”使用了电磁弹射技术,它的弹射车与舰载机的前轮连接,并处于强磁场中,当弹射车内的导体通入强电流时,立即产生强大的推力,使舰载机快速起飞。在下图所示的四个实验中,与电磁弹射器的工作原理相同的是( )
A.B.
C.D.

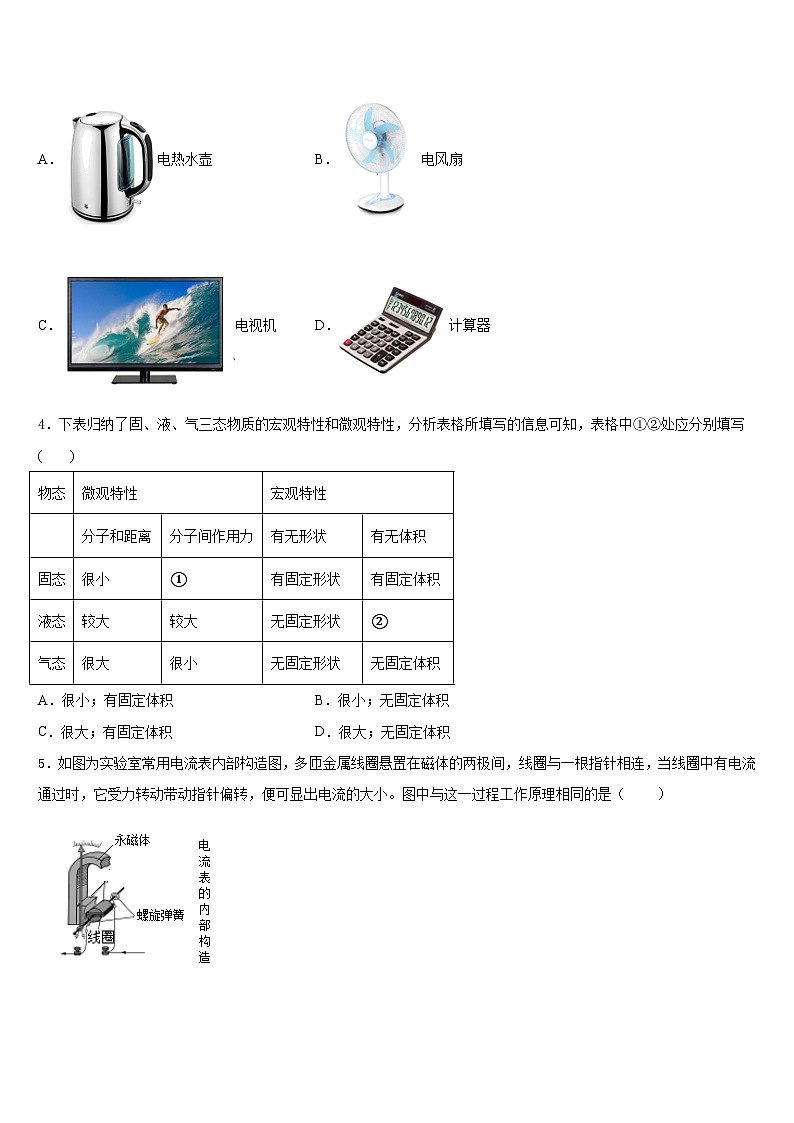

3.如图所示的用电器中,利用电流热效应工作的是
A.电热水壶B.电风扇
C.电视机D.计算器
4.下表归纳了固、液、气三态物质的宏观特性和微观特性,分析表格所填写的信息可知,表格中①②处应分别填写( )
A.很小;有固定体积B.很小;无固定体积
C.很大;有固定体积D.很大;无固定体积

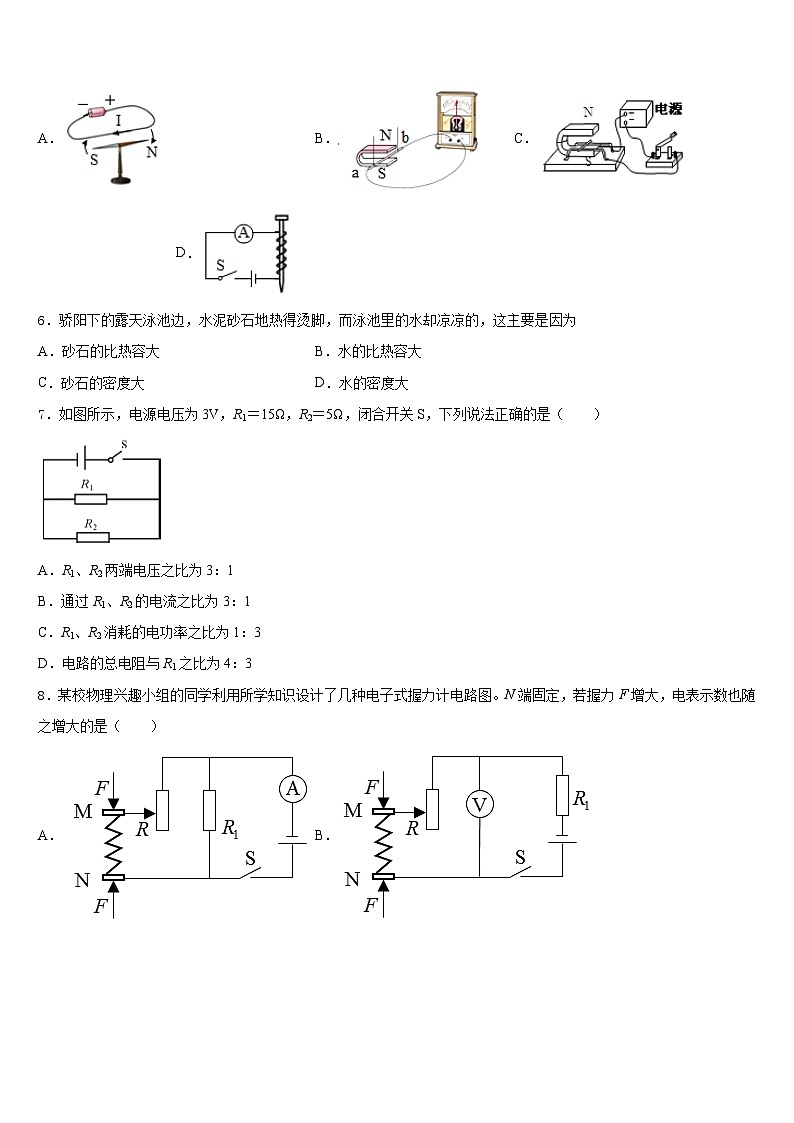

5.如图为实验室常用电流表内部构造图,多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连,当线圈中有电流通过时,它受力转动带动指针偏转,便可显出电流的大小。图中与这一过程工作原理相同的是( )
A.B.C.D.
6.骄阳下的露天泳池边,水泥砂石地热得烫脚,而泳池里的水却凉凉的,这主要是因为
A.砂石的比热容大B.水的比热容大
C.砂石的密度大D.水的密度大
7.如图所示,电源电压为3V,R1=15Ω,R2=5Ω,闭合开关S,下列说法正确的是( )
A.R1、R2两端电压之比为3:1
B.通过R1、R2的电流之比为3:1
C.R1、R2消耗的电功率之比为1:3
D.电路的总电阻与R1之比为4:3
8.某校物理兴趣小组的同学利用所学知识设计了几种电子式握力计电路图。N端固定,若握力F增大,电表示数也随之增大的是( )
A.B.C.D.
9.将自由转动的指南针放在地球表面的赤道上,静止时的示意图如图所示,其中符合实际的是
A.B.
C.D.
10.生活中能量转化的实例很多,从能量转化的角度来看,下列描述错误的是
A.燃料燃烧主要是把化学能转化为内能
B.摩擦起电时主要将机械能转化为电能
C.手机电池充电时化学能转化为电能
D.电动机带动水泵把水升到高处是把电能转化为机械能
11.为了探究“电流通过导体产生的热量跟什么因素有关”,某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中,并设计了如图所示的甲、乙两套装置。已知电源电压相等且保持不变,R1
B.乙装置电流通过电阻R2比R1产生的热量多
C.在相同的通电时间内,d温度计所在烧瓶中的电阻丝产生的热量最多
D.比较相同通电时间内a、c两温度计示数变化,可探究电流产生的热量与电流是否有关
12.如图电路中,开关S闭合后,电源被短路的是
A.B.C.D.
二、填空题(每题5分,共4题,20分)
13.如图是铱帆家的电能表,由表盘上的信息可知,她家的用电器已经消耗了____kW·h的电能。铱帆家有一台烤面包机,铭牌上标有“220V 800W”的字样,某次烤面包机单独工作3min时,电能表的转盘转了90转,则此次烤面包机消耗的电能是____ J;此烤面包机的实际功率为_____ W。
14.一只电压表有0~3 V和0~15 V两个量程,小明在某次实验中使用的是0~3 V量程,但他错从0~15 V量程的刻度盘上读出电压值为6.5 V,则实际测得的电压应是_____V.
15.汽油机是热机的一种,其在做功冲程时的能量转化情况是___________;在设计制造时,汽缸外有一个水套,让汽缸被水包围着使其降温,这是利用了水的_______的特性。一台单缸四冲程汽油机,飞轮转速是1200r/min,该汽油机每秒钟对外做功________次,若每次对外做功90J,其功率是________W。
16.在跳板跳水这一运动项目中,运动员在向下压跳板的过程中(如图),跳板由于发生_____(选填“弹性”或“塑性”)形变,从而产生_____(选填“向上”或“向下”)的弹力.
三、实验题(共12分)
17.(4分)如图甲所示是“探究不同物质吸热升温现象”的实验装置,小华将初温和质量相等的色拉油和水分别装在两个相同的烧杯中,用酒精灯加热并不断搅拌,每隔0.5min测量一次温度,数据记录在下表中。
(1)选用相同的酒精灯,是为了使单位时间内色拉油和水__________相同。不断搅拌的目的是使色拉油和水__________。
(2)图乙中已经画出色拉油温度随时间变化的图像,开始部分并不是直线,导致此现象的原因是除色拉油外还有__________吸收热量,为尽量减小这种影响,写出一种改进的方法:_______。
(3)根据上表实验数据,在图乙中画出水的温度随时间变化的图像。分析图像可知,当色拉油和水升高相同温度时,_____需要的时间短,___需要吸收的热量更多。
18.(4分)在“测量小灯泡的电功率”实验中,老师给同学们提供的器材有:小灯泡(额定电压为2.5V,电阻大约为10Ω)、电源(电压恒为6V)、电流表、电压表、开关各一个、导线若干。若实验室只有: (10Ω 1A)、(50Ω 0.5A)两种规格的滑动变阻器可供选择。
(1)通过估算,滑动变阻器应选择________ (选填“"或"")。
(2)请你用笔画线代替导线将如图甲中的实物图连接完整,要求滑动变阻器的滑片P向右移动时,滑动变阻器连入电路的阻值变大。
(__________)
(3)正确连接好电路,闭合开关,发现电流表、电压表均有示数,但小灯泡不亮,出现这种现象的原因为_______.为了测量小灯泡的额定功率,调节滑动变阻器滑片P使电压表的示数为________V ,此时电流表的示数如图乙所示,为________A, 则小灯泡的额定功率为________W。
(4)根据实验记录的多组数据绘制出小灯泡的I-U图像(如图丙),分析评估时,小明对实验图像产生了困惑,他认为:由欧姆定律可知,I与U之间的关系是正比例函数,所以其图像理论上应该是一条通过原点的直线, 请分析出现丙图的原因:______________。
19.(4分)为验证“在电阻相同、通电时间相同的情况下,通过电阻的电流越大,这个电阻产生的热量越多”,某学将烧瓶内装上一定质量的煤油,将阻值不变的电阻丝R浸没在煤油中,并插好温度计,再将此装置连入实验电路中,如图所示。
(1)该实验设计可以通过煤油的__________(选填“温度”或“温度变化”)表示电流通过电阻丝产生热量的多少。
(2)该实验需要的测量工具有温度计、电流表和_______________。
(3)请在方框内画出实验数据记录表格。
(________)
(4)实验中,该同学发现在开关闭合后的较长时间内,电流表一直有明显的示数,但温度计示数始终无变化。用电压表检查电路时发现电阻丝R两端电压为零,从而可以判断电路故障是:__________。
四、作图题(共16分)
20.(8分)如图当开关闭合后,两灯均能正常发光,在甲乙两处填入合适的电表。
(____)
21.(8分)图为用羊角锤拔钉子的情景,请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图。
(_____)
五、计算题(共22分)
22.(10分)如图所示,L上标有“6 V 3 W”字样,电流表量程为0-0.6 A,电压表量程为0-15 V,定值电阻R0为20Ω,变阻器R2的最大电阻为100Ω.只闭合S2,移动滑片至某一位置,电压表示数为8 V,电流表示数为0.5A(假设灯丝电阻不随温度变化),求:
(1)小灯泡的电阻;
(2)电源电压;
(3)在电表的示数不超过量程,灯泡两端的电压不超过额定值的情况下,只闭合S1时,电路消耗的最大功率和最小功率之比是多少?
23.(12分)由电源引到某工地的一只“220V、100W”的灯泡亮度较暗,测得该灯泡的实际功率只有81瓦,而电源的电压确定为220伏。则输电导线上消耗的功率约有多大?(灯泡灯丝的电阻不随温度改变)
参考答案
一、选择题(每题1分,共30题,30分)
1、C
2、D
3、A
4、C
5、C
6、B
7、C
8、B
9、C
10、C
11、D
12、B
二、填空题(每题5分,共4题,20分)
13、262.7 1.08×105 600
14、1.3
15、内能转化为机械能 比热容大 10 900
16、弹性; 向上。
三、实验题(共12分)
17、吸收热量 受热均匀 烧杯 将烧杯预热 色拉油 水
18、R2 电灯的实际功率太小(电灯两端的电压太小,电路中的电流太小,滑动变阻器连入的电阻太大) 2.5 0.24 0.6 温度影响了小灯泡的阻值
19、温度变化 秒表
R短路
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 18V 2:1
23、9W
物态
微观特性
宏观特性
分子和距离
分子间作用力
有无形状
有无体积
固态
很小
①
有固定形状
有固定体积
液态
较大
较大
无固定形状
②
气态
很大
很小
无固定形状
无固定体积
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
温度/℃
色拉油
20.0
20.3
20.7
21.5
23.0
25.0
27.0
29.0
31.0
水
20.0
20.2
20.5
21.0
22.0
23.0
24.0
25.0
26.0
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1
2
3
