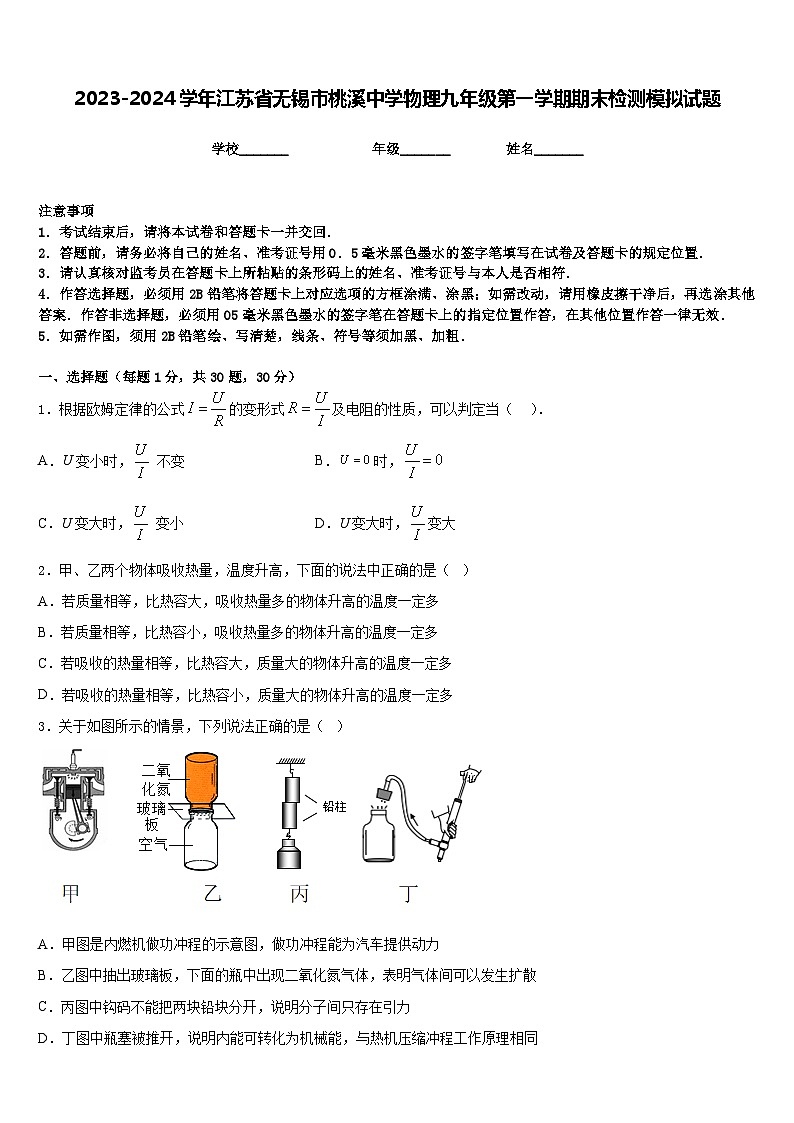

2023-2024学年江苏省无锡市桃溪中学物理九年级第一学期期末检测模拟试题含答案

这是一份2023-2024学年江苏省无锡市桃溪中学物理九年级第一学期期末检测模拟试题含答案，共9页。试卷主要包含了下列说法中，符合生活实际的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．根据欧姆定律的公式的变形式及电阻的性质，可以判定当（ ）．
A．U变小时， 不变B．时，
C．U变大时， 变小D．U变大时，变大
2．甲、乙两个物体吸收热量，温度升高，下面的说法中正确的是（ ）
A．若质量相等，比热容大，吸收热量多的物体升高的温度一定多
B．若质量相等，比热容小，吸收热量多的物体升高的温度一定多
C．若吸收的热量相等，比热容大，质量大的物体升高的温度一定多
D．若吸收的热量相等，比热容小，质量大的物体升高的温度一定多
3．关于如图所示的情景，下列说法正确的是（ ）
A．甲图是内燃机做功冲程的示意图，做功冲程能为汽车提供动力
B．乙图中抽出玻璃板，下面的瓶中出现二氧化氮气体，表明气体间可以发生扩散
C．丙图中钩码不能把两块铅块分开，说明分子间只存在引力
D．丁图中瓶塞被推开，说明内能可转化为机械能，与热机压缩冲程工作原理相同

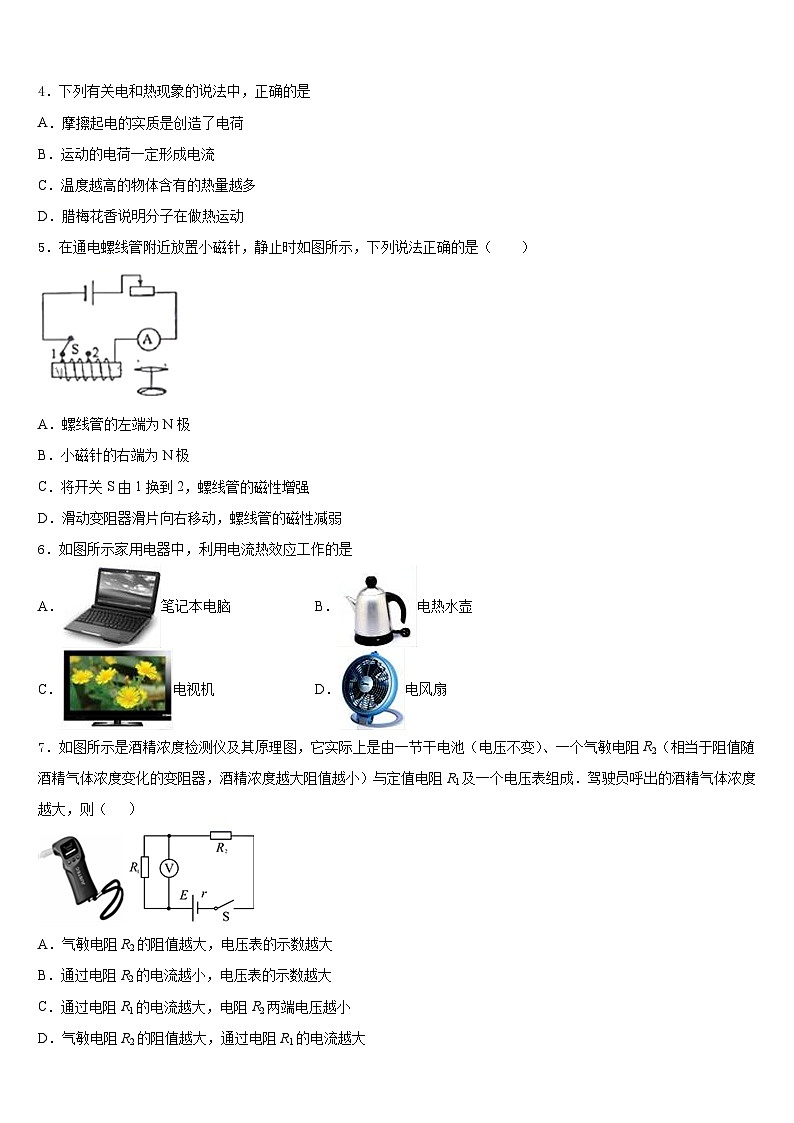

4．下列有关电和热现象的说法中，正确的是
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．温度越高的物体含有的热量越多
D．腊梅花香说明分子在做热运动
5．在通电螺线管附近放置小磁针，静止时如图所示，下列说法正确的是（ ）
A．螺线管的左端为N极
B．小磁针的右端为N极
C．将开关S由1换到2，螺线管的磁性增强
D．滑动变阻器滑片向右移动，螺线管的磁性减弱
6．如图所示家用电器中，利用电流热效应工作的是
A．笔记本电脑B．电热水壶
C．电视机D．电风扇
7．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大

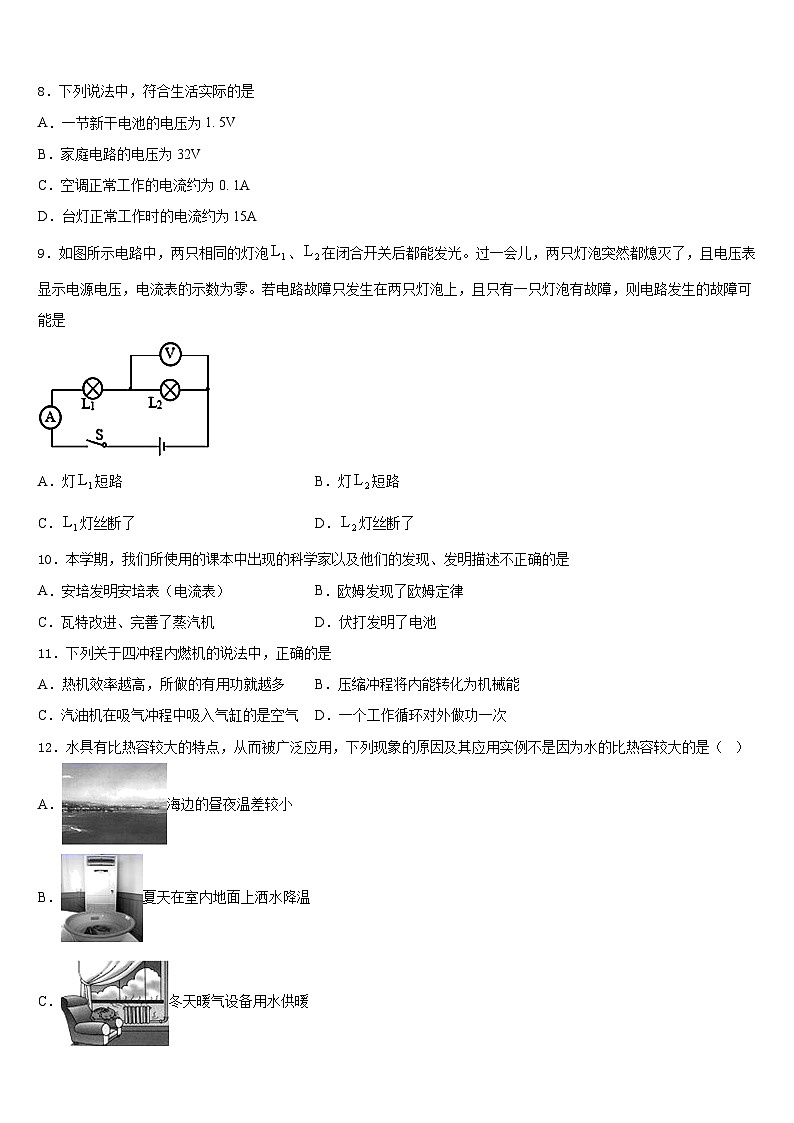

8．下列说法中，符合生活实际的是
A．一节新干电池的电压为1. 5V
B．家庭电路的电压为32V
C．空调正常工作的电流约为0. 1A
D．台灯正常工作时的电流约为15A
9．如图所示电路中，两只相同的灯泡、在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，且电压表显示电源电压，电流表的示数为零。若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是
A．灯短路B．灯短路
C．灯丝断了D．灯丝断了
10．本学期，我们所使用的课本中出现的科学家以及他们的发现、发明描述不正确的是
A．安培发明安培表（电流表）B．欧姆发现了欧姆定律
C．瓦特改进、完善了蒸汽机D．伏打发明了电池
11．下列关于四冲程内燃机的说法中，正确的是
A．热机效率越高，所做的有用功就越多B．压缩冲程将内能转化为机械能
C．汽油机在吸气冲程中吸入气缸的是空气D．一个工作循环对外做功一次
12．水具有比热容较大的特点，从而被广泛应用，下列现象的原因及其应用实例不是因为水的比热容较大的是（ ）
A．海边的昼夜温差较小
B．夏天在室内地面上洒水降温
C．冬天暖气设备用水供暖
D．用水冷却汽车发动机
二、填空题（每题5分，共4题，20分）
13．如图所示自动测定油箱内油量的装置。油量表是由________表改装的，当油量越多时，R接入电路中的电阻将_______（选填“变大”、“变小”或“不变”）。
14．汽车在转向前，司机拨动方向盘边的横杆，汽车同侧的前后两个转向灯就会同时闪亮，若一个灯坏了，另一个还能发光，则这两个转向灯的连接方式为_____联；家庭电路中在导线芯外包有一层橡胶或塑料，是因为橡胶和塑料是_____体，使用时比较安全；白炽灯用久了灯丝变细，则灯丝电阻会_____（选填“变大”、“变小”或“不变”）。
15．用力 F =40N，按住一重10N的木块，如图所示，当木块沿竖直方向匀速下滑时，木块受到的摩擦力的大小是______N，摩擦力的方向______．
16．如图中是接在家庭电路里的电能表。若安装时此电能表的示数为零，则从安装到现在为止，用电器所消耗的电能使电能表的转盘已转了______圈。若测得转盘在6min内转了30圈，则正在工作的用电器的总功率为________。
三、实验题（共12分）
17．（4分）小明同学用如下图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线将实验电路连接完整，要求滑片向左移动灯泡变暗（连线不交叉）；
（______）
(2)闭合开关，发现电压表指针偏转如图乙所示，其原因是_____；
(3)闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端。闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是_____；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P至图甲中所示位置时，电压表示数为2.5V，若他想测量小灯泡的额定功率，此时应将滑片P向_____端移动（选填“左”或“右”）；
(5)小灯泡正常发光时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该小灯泡的额定功率是_____W。老师告诉小明，电压表工作时内部其实有微弱的电流流过，由此可知所测得的额定功率偏_____（选填“大”或“小”）；
(6)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图A、B两种方案，则能测出灯泡额定功率的方案是_____。
18．（4分）如图所示，电流表的示数为____A，电压表的示数为_____V．
19．（4分）如图1是“比较不同物质吸热的情况”的实验装置，两个相同的烧杯中分别装有质量相等的水和食用油。
（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内_______________。
（2）图2中能合理反映该实验结果的图像是_______（选填“甲”、“乙”或“丙”）。
（3）若水的质量为0.2kg，温度从20℃上升到70℃，则水吸收的热量为______J。[水的比热容为4.2×103J/（kg·℃）]
四、作图题（共16分）
20．（8分） (1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
（_______________）
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
（_________________）
(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
（_______________）
(4)请你根据电路图甲，将图乙实物电路连接完成。
（____________________）
21．（8分）如图所示，根据磁体静止时N极的指向，标出通电螺线管的N极和电源的正极
（________）
五、计算题（共22分）
22．（10分）如图所示，图甲是标有“3.8V 1.2W”的小灯泡L的电流随着它两端电压的变化关系图象，将此灯泡接入图乙所示的电路中，闭合开关S后，小灯泡的实际功率为0.5W，将变阻器滑片P移至变阻器中点，再闭合开关S1后，电流表示数变化了0.16A；
(1)此时变阻器接入电路的阻值为多少；
(2)在开关S、S1，均闭合情况下，当滑片P在最右端时，通电电路消耗的电能多少J。
23．（12分）为了减轻对环境的污染，我县自去年开始煤改气工程，家户取暖做饭都使用天然气，某物理兴趣小组的同学，用天然气做燃料给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了0.2m3的天然气，水的比热容为，天然气的热值约为4.2×107J/m3，求：
(1) 0.2m3天然气完全燃烧产生的热量；
(2)经过6min时间加热，水所吸收的热量；
(3) 天然气烧水时的热效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、A
4、D
5、A
6、B
7、C
8、A
9、D
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、电流 变小
14、并 绝缘 变大
15、10N 竖直向上
16、60000 100W
三、实验题（共12分）
17、 电压表的正负接线柱接反了 左 滑动变阻器开（断）路 右 0.3 1.14 大 A
18、0.5 2.5
19、吸收的热量相同 乙 4.2×104
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)
23、 (1)8.4×106J ；(2) 2.52×106J；(3) 30%
