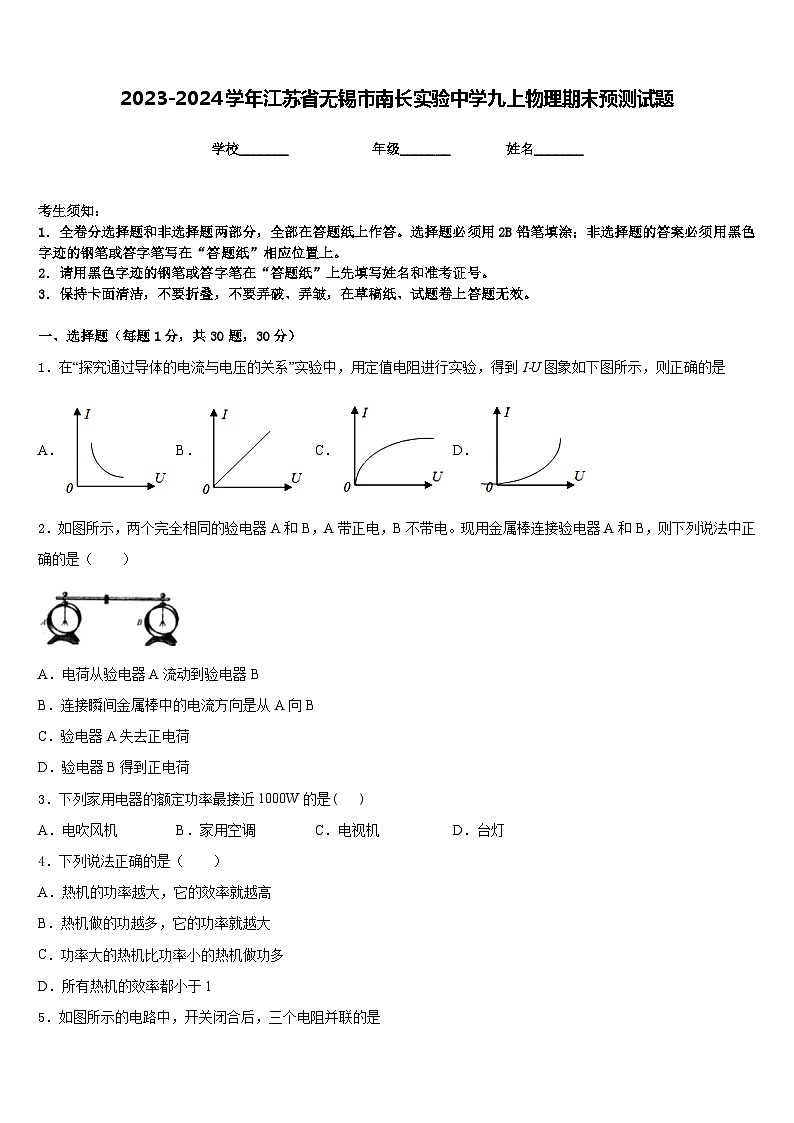

2023-2024学年江苏省无锡市南长实验中学九上物理期末预测试题含答案

这是一份2023-2024学年江苏省无锡市南长实验中学九上物理期末预测试题含答案，共8页。试卷主要包含了下列说法正确的是，如图所示，电源电压不变，下列描述符合安全用电要求的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是
A．B．C．D．
2．如图所示，两个完全相同的验电器A和B，A带正电，B不带电。现用金属棒连接验电器A和B，则下列说法中正确的是（ ）
A．电荷从验电器A流动到验电器B
B．连接瞬间金属棒中的电流方向是从A向B
C．验电器A失去正电荷
D．验电器B得到正电荷
3．下列家用电器的额定功率最接近1000W的是( )
A．电吹风机B．家用空调C．电视机D．台灯
4．下列说法正确的是（ ）
A．热机的功率越大，它的效率就越高
B．热机做的功越多，它的功率就越大
C．功率大的热机比功率小的热机做功多
D．所有热机的效率都小于1

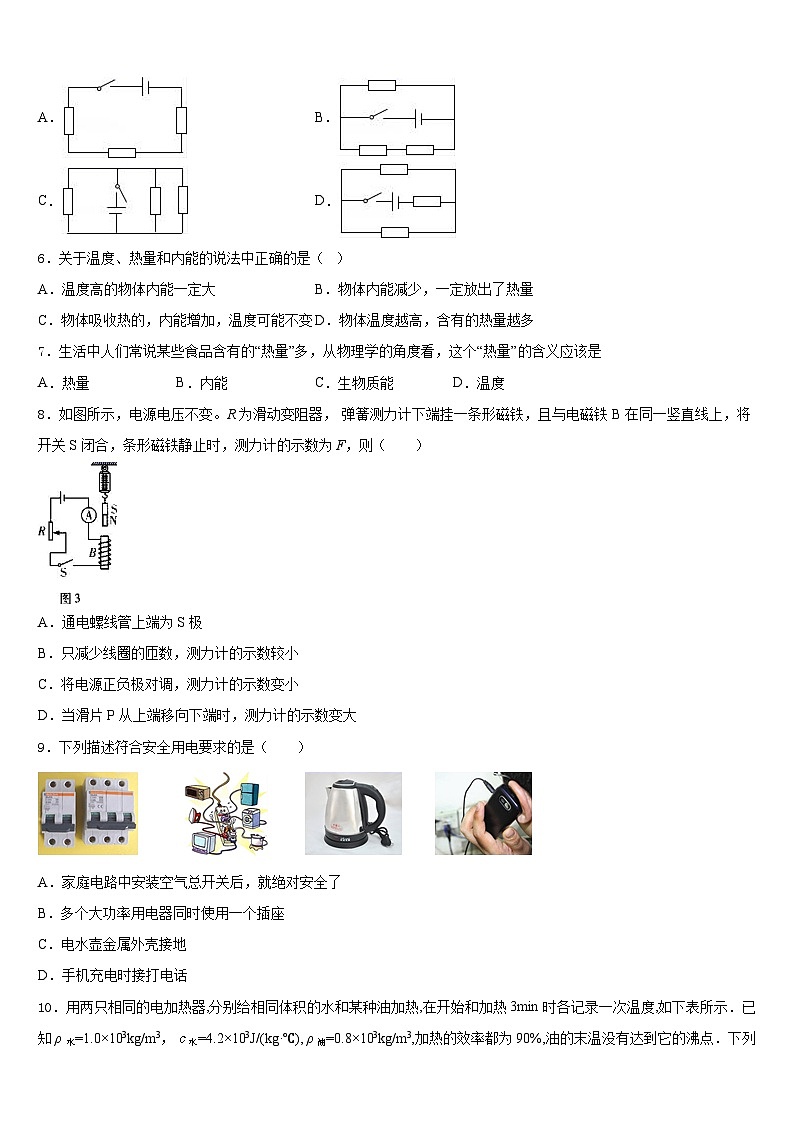

5．如图所示的电路中，开关闭合后，三个电阻并联的是
A．B．
C．D．
6．关于温度、热量和内能的说法中正确的是（ ）
A．温度高的物体内能一定大B．物体内能减少，一定放出了热量
C．物体吸收热的，内能增加，温度可能不变D．物体温度越高，含有的热量越多
7．生活中人们常说某些食品含有的“热量”多，从物理学的角度看，这个“热量”的含义应该是
A．热量B．内能C．生物质能D．温度
8．如图所示，电源电压不变。R为滑动变阻器， 弹簧测力计下端挂一条形磁铁，且与电磁铁B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F，则（ ）
A．通电螺线管上端为S极
B．只减少线圈的匝数，测力计的示数较小
C．将电源正负极对调，测力计的示数变小
D．当滑片P从上端移向下端时，测力计的示数变大
9．下列描述符合安全用电要求的是（ ）
A．家庭电路中安装空气总开关后，就绝对安全了
B．多个大功率用电器同时使用一个插座
C．电水壶金属外壳接地
D．手机充电时接打电话
10．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
11．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
12．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）
A．0.5A B．1A C．2A D．3A
二、填空题（每题5分，共4题，20分）
13．电镀是利用电流的________效应；电磁起重机是利用电流的_______效应工作的。
14．英语听力考试时，教室里的各个广播是________联的，当教室里多开一盏照明灯时，干路上的电流大小将________。（选填“变大”、“不变”或“变小”）。
15．如图所示，电阻箱的示数为________________Ω。
16．用50N的水平拉力拉着重为100N的小车在水平地面上沿直线前进4m，用时2s，则拉力做功为_________J，重力做功为_________J。
三、实验题（共12分）
17．（4分）在“测量小灯泡正常工作时的电阻”的实验中，如图是小王同学连接的实物电路图。己知小灯泡正常工作时的电压为3.8V，估计小灯泡的电阻约为10Ω左右，请回答下列问题：
(1)观察实物电路图的连接，是否有错误及不恰当之处，请具体指出两点：_____ __________

(2)改正电路连接后，闭合开关，无论怎样移动滑动变阻器的滑片P，小灯泡都不亮，电流表有示数，电压表的示数为零，这可能是由于___________造成的。(已知电压表是完好的)
(3)排除故障以后，再次闭合开关，移动滑动变阻器的滑片P让小灯泡正常发光，这时电流表的示数如图乙所示，这小灯泡正常发光时的电阻为________Ω。
18．（4分）小华同学为了探究“电流与电阻的关系”,设计了如图甲的实验电路,她在学校实验室找来了如下一些实验器材：电压恒为3V的电源,电流表、电压表各一只,一个开关,阻值分别为10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器（20Ω 1A）一个,导线若干。
（1）在连接实验电路时,小华应将开关处于______状态。闭合开关前,应将滑动变阻器滑片滑到最______端选填“左”或“右”。
（2）小华连接好电路,闭合开关后,移动滑变阻器滑片时,发现电流表示数为零。电压表指针有偏转,则发生这种故障的原因可能是______
（3）故障排除后,小华先把10Ω的电阻接入电路,移动滑变阻器滑片,使电压表示数为2V,读出电流表示数后,断开开关,她直接拆下10Ω的电阻,改换成阻 值为20Ω的电阻继续做实验,闭合开关,电压表示数如图丙所示,其示数是______V,要完成这次实验,接下来她应将变阻器滑片向______端选填“左”或“右”移动,使电压表的示数为2V,保持每次电压不变。
（4）当小华改用50Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片, 都无法使电压表示数达到实验要求的值,你认为“电压表的示数无法达到实验要求的值”的原因可能是______
19．（4分）某物理兴趣小组在老师的指导下探究“并联电路的电流特点”．
巡视中老师发现小龙、小虎两位同学指针偏转异常
产生小龙同学这种情况的原因可能是______；
产生小虎同学这种情况的原因可能是______．
小薇设计了如图所示的电路进行实验．
在连接电路时，开关应处于______状态．
小薇先将电流表接在所在的支路上，闭合开关后，她测出了、支路和干路上的电流分别为、和I，电流表示数如图中甲、乙、丙所示，可读出，______A，______A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______．写出关系式即可
为了验证结论的普遍性，小薇采用了更换电源的方法继续实验，你还可以采用的方法是：______．
四、作图题（共16分）
20．（8分）为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机（用“”表示）才能正常工作．请把图中虚线框内的各元件符号连接成符合上述设计要求的电路．
（______）
21．（8分）如图一位同学设计了一个电路，使电动机在人的操作下即能正转，也能反转．图中“”为电动机符号，S1、S2为单刀双掷开关．请在图中完成电路连接．
五、计算题（共22分）
22．（10分）如图1所示的电路中，电源电压恒定不变，R2=30Ω，R3=10Ω，通过R1的电流与它两端电压变化关系如图所示，求：
（1）R1的阻值大小；
（2）当Sl闭合，S2、S3断开时，电流表的示数为0.15A，电源电压的大小；
（3）当S1、S2、S3均闭合时，电流表的示数大小．
23．（12分）在如图所示电路，电源电压为6V，小灯泡标有“2.5V”字样，闭合开关后，灯泡正常发光，电流表的示数为0.5A．求：
（1）电阻R的电功率；
（2）通电1min，小灯泡消耗的电能．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、D
5、C
6、C
7、C
8、D
9、C
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、化学 磁
14、并 变大
15、1931
16、200 0
三、实验题（共12分）
17、详见解析 详见解析 灯泡短路 9.5
18、断开 右 R断路或定值电阻断路 2.4V 右 滑动变阻器最大阻值过小
19、小龙使用的电流表量程过小 小虎电流表正负接线柱接反了 断开 1 更换不同规格的灯泡进行多次实验．
四、作图题（共16分）
20、
21、见解析所示
五、计算题（共22分）
22、（1）20Ω （2）6V （3）0.5A
23、 (1)1.75W；(2)75J
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
