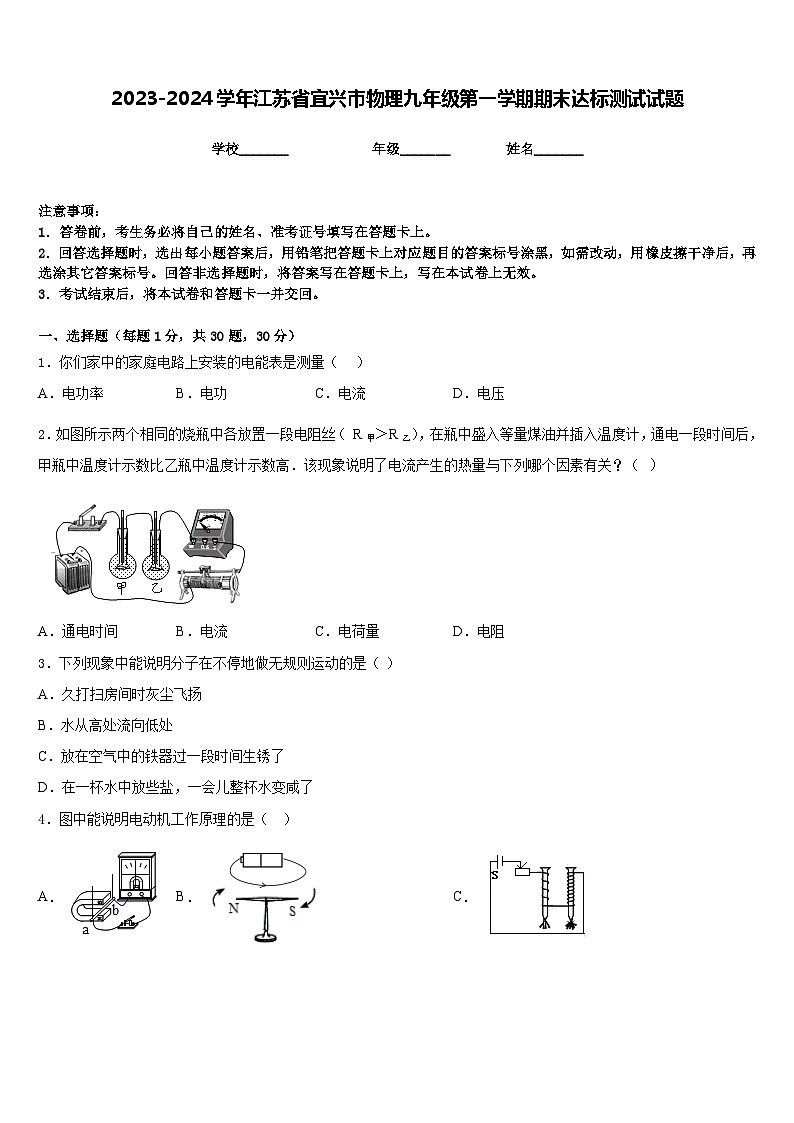

2023-2024学年江苏省宜兴市物理九年级第一学期期末达标测试试题含答案
展开
这是一份2023-2024学年江苏省宜兴市物理九年级第一学期期末达标测试试题含答案，共9页。试卷主要包含了图中能说明电动机工作原理的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．你们家中的家庭电路上安装的电能表是测量（ ）
A．电功率B．电功C．电流D．电压
2．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）
A．通电时间 B．电流 C．电荷量 D．电阻
3．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
4．图中能说明电动机工作原理的是（ ）
A． B． C． D．

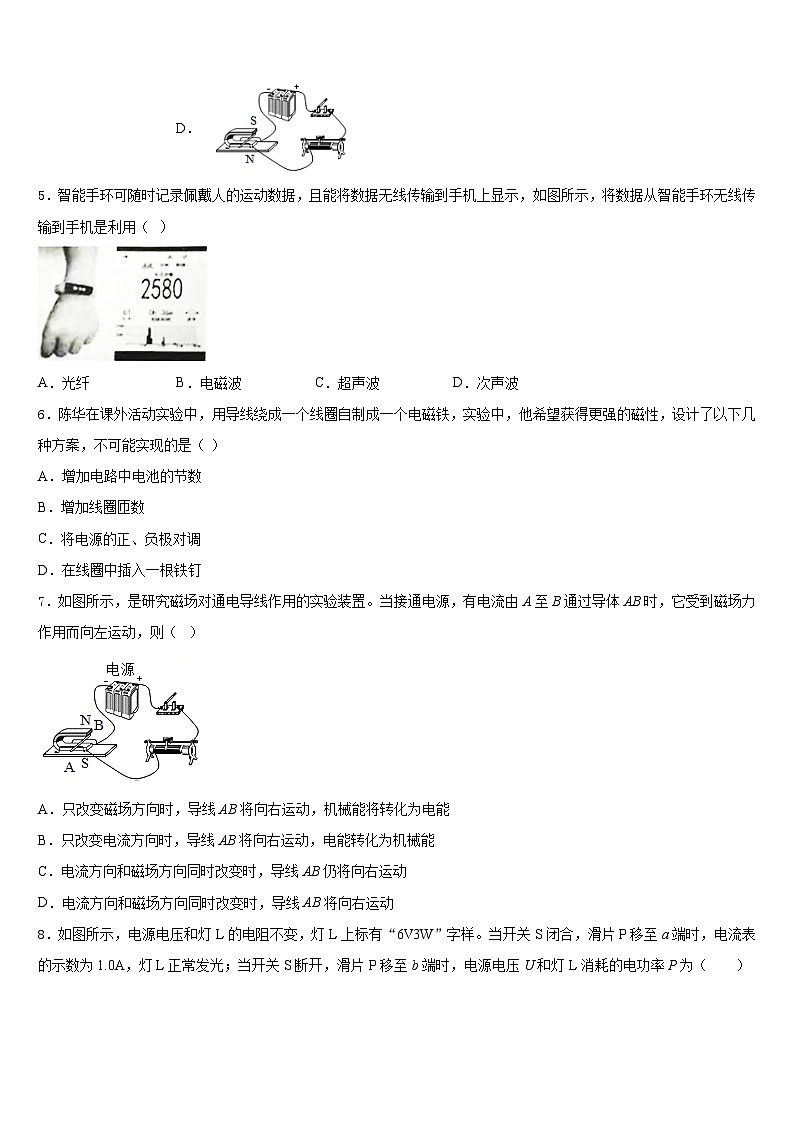

5．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（ ）
A．光纤B．电磁波C．超声波D．次声波
6．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）
A．增加电路中电池的节数
B．增加线圈匝数
C．将电源的正、负极对调
D．在线圈中插入一根铁钉
7．如图所示，是研究磁场对通电导线作用的实验装置。当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则（ ）
A．只改变磁场方向时，导线AB将向右运动，机械能将转化为电能
B．只改变电流方向时，导线AB将向右运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线AB仍将向右运动
D．电流方向和磁场方向同时改变时，导线AB将向右运动
8．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
9．关于对公式的理解，下列说法中正确的是（ ）
A．导体的电阻与加在导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比
D．导体的电阻与加在导体两端的电压、通过导体的电流都无关
10．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A．
B．
C．
D．
11．·如图所示的电路中．电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后．滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是：
A．电压表示数变小，电压表与电流表示数的乘积变小
B．电压表示数变大，电压表与电流表示效的比值不变
C．电流表示数变小，电压表与电流表示数的比值变大
D．电流表示数变大，电压表与电流表示数的乘积不变
12．图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．石墨、金属
B．石墨、橡皮
C．木材、金属
D．木材、橡皮
二、填空题（每题5分，共4题，20分）
13．家庭电路中电灯、电视机、电冰箱等用电器之间是________联的，这些用电器一起工作的越多，干路的总电流________（选填“越大”或“越小”）．
14．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是_____，小球到达运动轨迹最高点时_____动能（选填“有”或“没有”）．
15．在“挑战自我”节目里，挑战者用穿在鼻孔里的绳子拉着质量是2000千克的车，在平路上用了5分钟将车拉动了400米，做了3×105焦的功，则他的水平拉力是________牛，他的功率为________W．
16．我国家庭电路的电压为______；为了安全，带有金属外壳的用电器，其金属外壳要接______（选填“火”、“零”或“地”）线；发生触电事故时，首先应切断______。
三、实验题（共12分）
17．（4分）如图﹣1小明观察到电工师傅在攀爬电线杆检修电路时，脚上套有如图﹣2的“神奇装备”﹣﹣脚扣，当脚踩上去时它竞能被电线杆紧紧“锁住”而不下滑为了探究其中的奥秘，他设计了如图﹣3的实验装置其中，塑料套筒上固定有横杆，套筒可以沿竖杆上下自由滑动，那么影响套筒被锁住的因素有哪些呢？小明做出了如下猜想
猜想一：可能与套筒上所挂的物重有关；
猜想二：可能与所挂物体距竖杆的距离有关
他的探究过程及分析如下：
（1）实验时，先在横杆上挂相同个数的钧码，改变悬挂位置，观察现象并记录，这是为了验证猜想_____是否正确
（2）改变钩码个数，移动悬挂位置，分别记录三次套筒被锁住时钩码离竖杆的最小距离实验现象及数据如表
（3）由前四次实验可知：当横杆上挂相同重物时，重物距竖杆越_____，越容易被锁住，分析第5、6、7次实验数据发现，横杆上所挂的物重越小，被锁住的最小距离越_____，验证了猜想是_____正确的
（4）小明结合所学知识对其中的道理进行了如下分析：套筒及横杆相当于一个杠杆，如图﹣4，当套筒被锁住时，A为支点，L1、L2为动力臂和阻力臂，根据_____条件，当F1和L2一定时，L1越大，套筒上B点受到竖杆的支持力F2就越大，因为物体间力的作用是相互的，所以套筒对竖杆的压力也越大，从而使竖杆给套筒_____的越大，这个力的方向是_____最终可阻碍套下滑，从而将它锁住．
（5）你认为影响套筒被锁住的因素还有_____（写一条即可）
18．（4分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格，材料如表所示，小明设计的探究电路如图所示。
小明在连接电路时发现电路中还缺少一个重要元件：_______；
小明连接好电路后进行实验，该实验中是通过观察_______来判断a、b两点间接入导体的电阻大小，这一过程中应用的物理研究方法叫_______；
为了验证上述猜想①，应选用编号为_______（填编号）的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想_______；
另有甲、乙两位同学分别对小明的电路做了如下改进：甲把灯泡更换为电流表，乙在原电路中申联接入电流表；你认为_______同学的改进更好一些，理由是_______；
近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就_______（选填“增大”或“减小”）了输电线的电阻。
19．（4分）美裕同学在探究“杠杆的平衡条件”实验中，进行以下的操作：
（1）实验前，她将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端下沉，则应将右端平衡螺母向_____调节，使杠杆在水平位置平衡。调节杠杆在水平位置平衡，这样做的好处是_________。
（2）首先应调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态。这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响，这时杠杆重力的力臂为__________________________________。
（3）杠杆平衡后，美裕在如图甲所示的A位置挂上两个钩码，可在B位置挂上______________个钩码，使杠杠在水平位置平衡；
（4）如果再在A、B两处各加挂一个钩码，杠杆的__________端将会下沉。此后，美裕又经过多次实验，得出的杠杆的平衡条件是__________________；
（5）她改用弹簧测力计在图乙所示的C位置斜向下拉，请在图中画出拉力FC及该拉力的力臂lC。
（______________）
若每个钩码重1N。当杠杆在水平位置平衡时，测力计的示数将_____________（选填“大于”、“等于”或“小于”）1N。
四、作图题（共16分）
20．（8分）如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
（_____）
21．（8分）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
五、计算题（共22分）
22．（10分）某品牌电热取暖器的工作原理如图所示，它设计有两种基本工作状态，分别是高温制热档和低温保温档，其虚线框内为该取暖器的发热主体，已知R1=60.5Ω，R2=2139.5Ω（忽略温度对电阻的影响）。求：
（1）开关S处于什么状态时，取暖器处于高温制热工作状态？它的功率是多大？
（2）该取暖器低温保温时，电路中的电流是多大？20min产生的热量是多少？
（3）如果要将低温保温档的功率提升18W，请通过计算提出如何改进？
23．（12分）某太阳能热水器中装有10kg的水，阳光照射一段时间后，水温从10℃升高到60℃，已知c水=1．2×103J/（kg•℃）．求：
（1）热水器中的是所吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？（天然气的热值为2．1×107J/m3，假设天然气完全燃烧放出的热量全部被水吸收）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、D
5、B
6、C
7、B
8、B
9、D
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、并 越大
14、c 有
15、750牛 1000W
16、220 地 电源
三、实验题（共12分）
17、二 远 小 一 杠杆的平衡 摩擦力 竖直向上 电线杆的粗糙程度
18、开关 小灯泡的亮度 转化法 A、B ② 乙 小灯泡可以起到保护电路的作用 减小
19、右 便于直接在杠杆上读出力臂的大小 零 4 左 动力×动力臂=阻力×阻力臂 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）闭合状态。800W；（2）0.1A；26400J；（3）将R2换成阻值为1149.5Ω的电阻即可。
23、（1）2．1×136J；（2）3．1m3
实验次数
1
2
3
4
5
6
7
钩码个数
4
4
4
4
3
2
1
钩码距竖杆距离/cm
5
8
13
15
9
6
5
验现象
实
快速
滑落
慢慢
滑落
刚好
滑落
紧紧
锁住
刚好
锁住
刚好
锁住
刚好
锁住
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰钢合金
0.5
0.5
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．你们家中的家庭电路上安装的电能表是测量（ ）
A．电功率B．电功C．电流D．电压
2．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）
A．通电时间 B．电流 C．电荷量 D．电阻
3．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
4．图中能说明电动机工作原理的是（ ）
A． B． C． D．
5．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（ ）
A．光纤B．电磁波C．超声波D．次声波
6．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）
A．增加电路中电池的节数
B．增加线圈匝数
C．将电源的正、负极对调
D．在线圈中插入一根铁钉
7．如图所示，是研究磁场对通电导线作用的实验装置。当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则（ ）
A．只改变磁场方向时，导线AB将向右运动，机械能将转化为电能
B．只改变电流方向时，导线AB将向右运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线AB仍将向右运动
D．电流方向和磁场方向同时改变时，导线AB将向右运动
8．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
9．关于对公式的理解，下列说法中正确的是（ ）
A．导体的电阻与加在导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比
D．导体的电阻与加在导体两端的电压、通过导体的电流都无关
10．下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（ ）
A．
B．
C．
D．
11．·如图所示的电路中．电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后．滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是：
A．电压表示数变小，电压表与电流表示数的乘积变小
B．电压表示数变大，电压表与电流表示效的比值不变
C．电流表示数变小，电压表与电流表示数的比值变大
D．电流表示数变大，电压表与电流表示数的乘积不变
12．图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．石墨、金属
B．石墨、橡皮
C．木材、金属
D．木材、橡皮
二、填空题（每题5分，共4题，20分）
13．家庭电路中电灯、电视机、电冰箱等用电器之间是________联的，这些用电器一起工作的越多，干路的总电流________（选填“越大”或“越小”）．
14．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是_____，小球到达运动轨迹最高点时_____动能（选填“有”或“没有”）．
15．在“挑战自我”节目里，挑战者用穿在鼻孔里的绳子拉着质量是2000千克的车，在平路上用了5分钟将车拉动了400米，做了3×105焦的功，则他的水平拉力是________牛，他的功率为________W．
16．我国家庭电路的电压为______；为了安全，带有金属外壳的用电器，其金属外壳要接______（选填“火”、“零”或“地”）线；发生触电事故时，首先应切断______。
三、实验题（共12分）
17．（4分）如图﹣1小明观察到电工师傅在攀爬电线杆检修电路时，脚上套有如图﹣2的“神奇装备”﹣﹣脚扣，当脚踩上去时它竞能被电线杆紧紧“锁住”而不下滑为了探究其中的奥秘，他设计了如图﹣3的实验装置其中，塑料套筒上固定有横杆，套筒可以沿竖杆上下自由滑动，那么影响套筒被锁住的因素有哪些呢？小明做出了如下猜想
猜想一：可能与套筒上所挂的物重有关；
猜想二：可能与所挂物体距竖杆的距离有关
他的探究过程及分析如下：
（1）实验时，先在横杆上挂相同个数的钧码，改变悬挂位置，观察现象并记录，这是为了验证猜想_____是否正确
（2）改变钩码个数，移动悬挂位置，分别记录三次套筒被锁住时钩码离竖杆的最小距离实验现象及数据如表
（3）由前四次实验可知：当横杆上挂相同重物时，重物距竖杆越_____，越容易被锁住，分析第5、6、7次实验数据发现，横杆上所挂的物重越小，被锁住的最小距离越_____，验证了猜想是_____正确的
（4）小明结合所学知识对其中的道理进行了如下分析：套筒及横杆相当于一个杠杆，如图﹣4，当套筒被锁住时，A为支点，L1、L2为动力臂和阻力臂，根据_____条件，当F1和L2一定时，L1越大，套筒上B点受到竖杆的支持力F2就越大，因为物体间力的作用是相互的，所以套筒对竖杆的压力也越大，从而使竖杆给套筒_____的越大，这个力的方向是_____最终可阻碍套下滑，从而将它锁住．
（5）你认为影响套筒被锁住的因素还有_____（写一条即可）
18．（4分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格，材料如表所示，小明设计的探究电路如图所示。
小明在连接电路时发现电路中还缺少一个重要元件：_______；
小明连接好电路后进行实验，该实验中是通过观察_______来判断a、b两点间接入导体的电阻大小，这一过程中应用的物理研究方法叫_______；
为了验证上述猜想①，应选用编号为_______（填编号）的两根电阻丝进行实验；如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想_______；
另有甲、乙两位同学分别对小明的电路做了如下改进：甲把灯泡更换为电流表，乙在原电路中申联接入电流表；你认为_______同学的改进更好一些，理由是_______；
近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就_______（选填“增大”或“减小”）了输电线的电阻。
19．（4分）美裕同学在探究“杠杆的平衡条件”实验中，进行以下的操作：
（1）实验前，她将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端下沉，则应将右端平衡螺母向_____调节，使杠杆在水平位置平衡。调节杠杆在水平位置平衡，这样做的好处是_________。
（2）首先应调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态。这一调节过程的目的是为了使杠杆的自重对杠杆平衡不产生影响，这时杠杆重力的力臂为__________________________________。
（3）杠杆平衡后，美裕在如图甲所示的A位置挂上两个钩码，可在B位置挂上______________个钩码，使杠杠在水平位置平衡；
（4）如果再在A、B两处各加挂一个钩码，杠杆的__________端将会下沉。此后，美裕又经过多次实验，得出的杠杆的平衡条件是__________________；
（5）她改用弹簧测力计在图乙所示的C位置斜向下拉，请在图中画出拉力FC及该拉力的力臂lC。
（______________）
若每个钩码重1N。当杠杆在水平位置平衡时，测力计的示数将_____________（选填“大于”、“等于”或“小于”）1N。
四、作图题（共16分）
20．（8分）如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
（_____）
21．（8分）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
五、计算题（共22分）
22．（10分）某品牌电热取暖器的工作原理如图所示，它设计有两种基本工作状态，分别是高温制热档和低温保温档，其虚线框内为该取暖器的发热主体，已知R1=60.5Ω，R2=2139.5Ω（忽略温度对电阻的影响）。求：
（1）开关S处于什么状态时，取暖器处于高温制热工作状态？它的功率是多大？
（2）该取暖器低温保温时，电路中的电流是多大？20min产生的热量是多少？
（3）如果要将低温保温档的功率提升18W，请通过计算提出如何改进？
23．（12分）某太阳能热水器中装有10kg的水，阳光照射一段时间后，水温从10℃升高到60℃，已知c水=1．2×103J/（kg•℃）．求：
（1）热水器中的是所吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？（天然气的热值为2．1×107J/m3，假设天然气完全燃烧放出的热量全部被水吸收）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、D
5、B
6、C
7、B
8、B
9、D
10、A
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、并 越大
14、c 有
15、750牛 1000W
16、220 地 电源
三、实验题（共12分）
17、二 远 小 一 杠杆的平衡 摩擦力 竖直向上 电线杆的粗糙程度
18、开关 小灯泡的亮度 转化法 A、B ② 乙 小灯泡可以起到保护电路的作用 减小
19、右 便于直接在杠杆上读出力臂的大小 零 4 左 动力×动力臂=阻力×阻力臂 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）闭合状态。800W；（2）0.1A；26400J；（3）将R2换成阻值为1149.5Ω的电阻即可。
23、（1）2．1×136J；（2）3．1m3
实验次数
1
2
3
4
5
6
7
钩码个数
4
4
4
4
3
2
1
钩码距竖杆距离/cm
5
8
13
15
9
6
5
验现象
实
快速
滑落
慢慢
滑落
刚好
滑落
紧紧
锁住
刚好
锁住
刚好
锁住
刚好
锁住
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰钢合金
0.5
0.5
