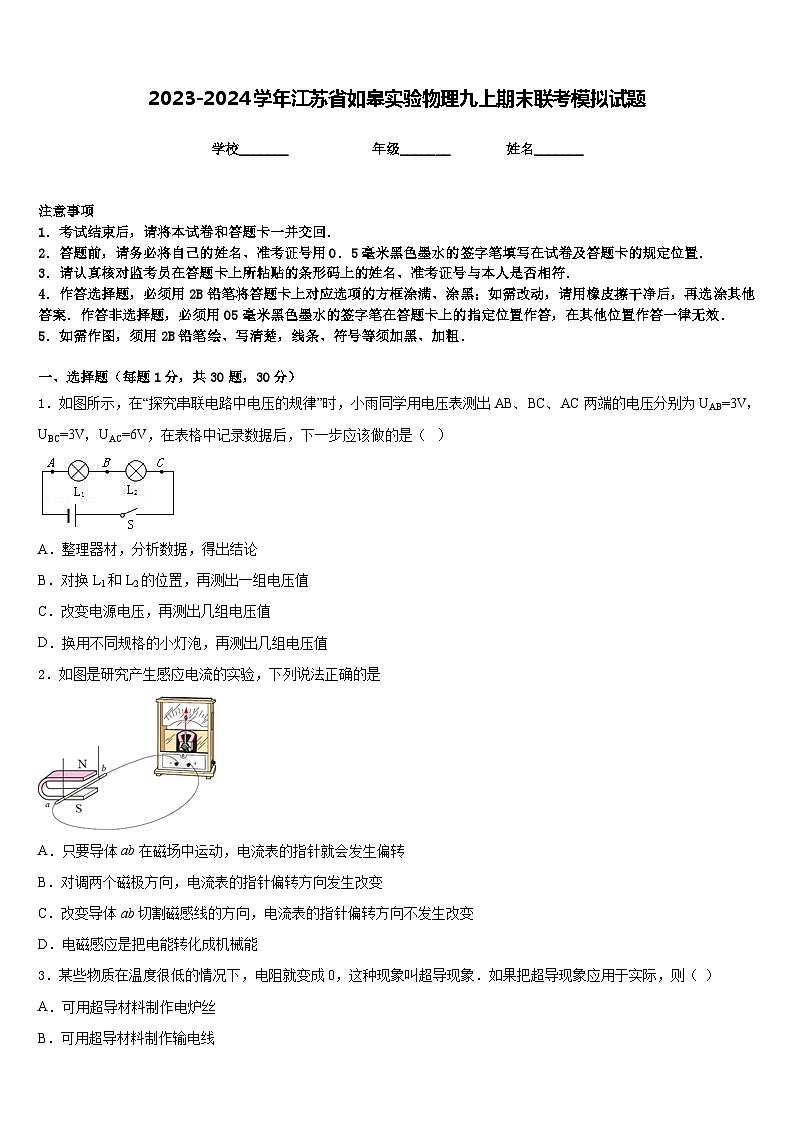

2023-2024学年江苏省如皋实验物理九上期末联考模拟试题含答案

这是一份2023-2024学年江苏省如皋实验物理九上期末联考模拟试题含答案，共9页。试卷主要包含了关于内能，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB=3V，UBC=3V，UAC=6V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
2．如图是研究产生感应电流的实验，下列说法正确的是
A．只要导体ab在磁场中运动，电流表的指针就会发生偏转
B．对调两个磁极方向，电流表的指针偏转方向发生改变
C．改变导体ab切割磁感线的方向，电流表的指针偏转方向不发生改变
D．电磁感应是把电能转化成机械能
3．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线

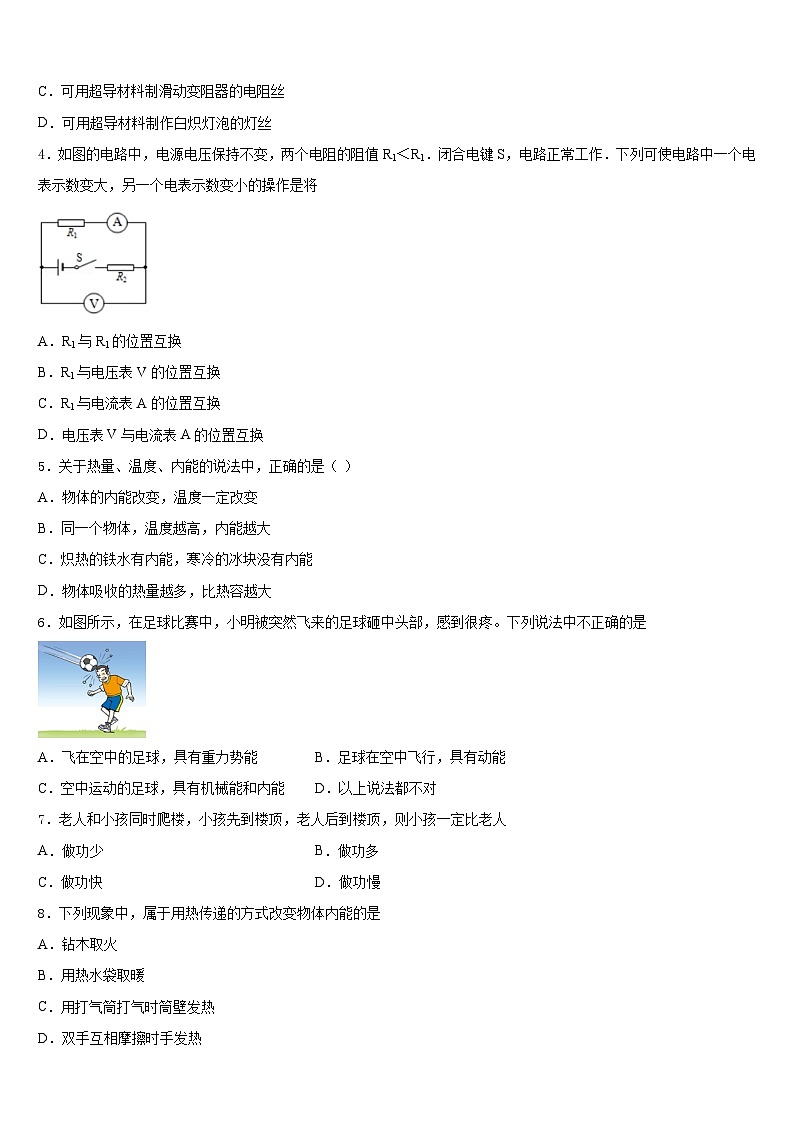

C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
4．如图的电路中，电源电压保持不变，两个电阻的阻值R1＜R1．闭合电键S，电路正常工作．下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将
A．R1与R1的位置互换
B．R1与电压表V的位置互换
C．R1与电流表A的位置互换
D．电压表V与电流表A的位置互换
5．关于热量、温度、内能的说法中，正确的是（ ）
A．物体的内能改变，温度一定改变
B．同一个物体，温度越高，内能越大
C．炽热的铁水有内能，寒冷的冰块没有内能
D．物体吸收的热量越多，比热容越大
6．如图所示，在足球比赛中，小明被突然飞来的足球砸中头部，感到很疼。下列说法中不正确的是
A．飞在空中的足球，具有重力势能B．足球在空中飞行，具有动能
C．空中运动的足球，具有机械能和内能D．以上说法都不对
7．老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人
A．做功少B．做功多
C．做功快D．做功慢
8．下列现象中，属于用热传递的方式改变物体内能的是
A．钻木取火
B．用热水袋取暖
C．用打气筒打气时筒壁发热
D．双手互相摩擦时手发热

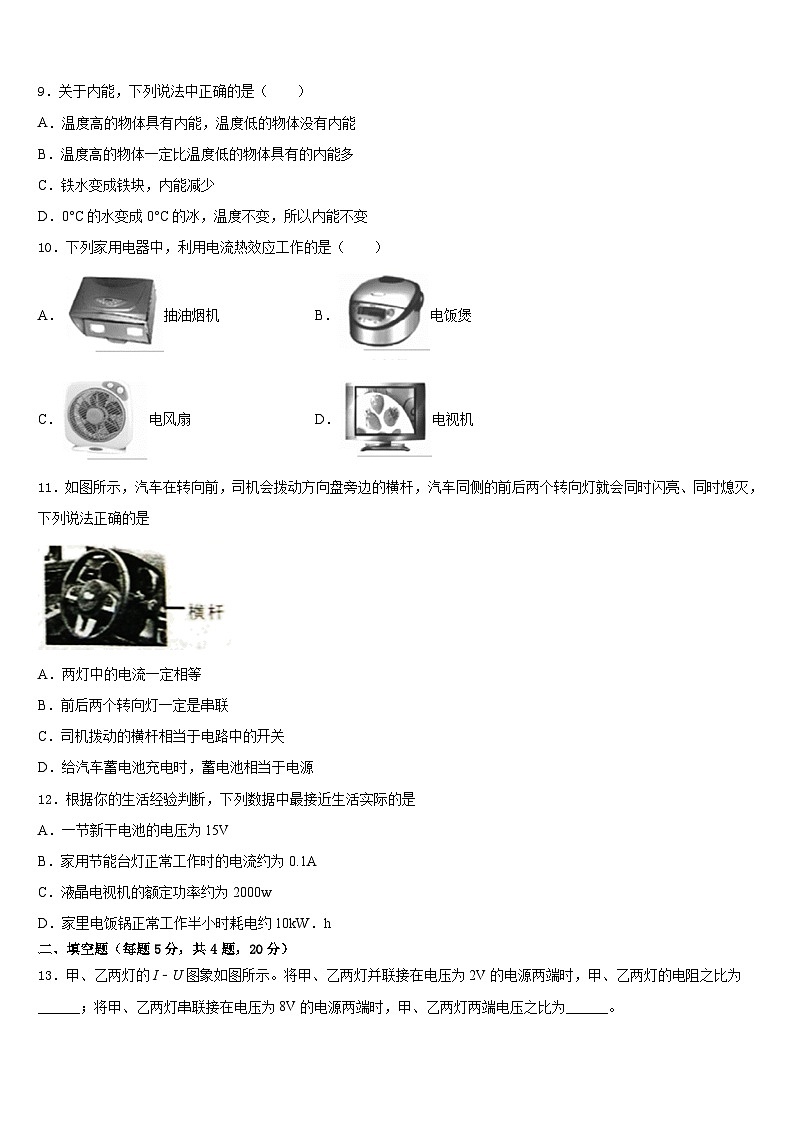

9．关于内能，下列说法中正确的是（ ）
A．温度高的物体具有内能，温度低的物体没有内能
B．温度高的物体一定比温度低的物体具有的内能多
C．铁水变成铁块，内能减少
D．0°C的水变成0°C的冰，温度不变，所以内能不变
10．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
11．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是
A．两灯中的电流一定相等
B．前后两个转向灯一定是串联
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
12．根据你的生活经验判断，下列数据中最接近生活实际的是
A．一节新干电池的电压为15V
B．家用节能台灯正常工作时的电流约为0.1A
C．液晶电视机的额定功率约为2000w
D．家里电饭锅正常工作半小时耗电约10kW．h
二、填空题（每题5分，共4题，20分）
13．甲、乙两灯的I﹣U图象如图所示。将甲、乙两灯并联接在电压为2V的电源两端时，甲、乙两灯的电阻之比为______；将甲、乙两灯串联接在电压为8V的电源两端时，甲、乙两灯两端电压之比为______。
14．在有些古代宫殿中，有许多空心铜柱子支持着宫殿的屋顶，在夏天走进宫殿会感到冷气沁人．原因是空心的铜柱中装进了许多冰块，由于冰块熔化时____大量的热使温度降低，而且水的_____较大，温度不易升高，所以宫殿里很凉爽．
15．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路的总功率之比P1:P2=______.
16．如图所示电路，闭合开关S后，电磁铁a端为______极，将变阻器的滑片P向右移动，电磁铁的磁性将______选填“增强”、“减弱”或“不变”．
三、实验题（共12分）
17．（4分）在“测定小灯泡的功率”的实验中，选用了如图甲所示的器材，其中电源为3节新干电池，小灯泡的额定电压为2.5V（小灯泡的额定功率小于1W），滑动变阻器标有“25Ω 1A”
（1）请你用笔画线代替导线，将图甲所示的电路连接完整．（请用签字笔在答题卡上连线）
（2）连接电路过程中，滑片P应置于 端．（选填“A”或“B”）
（3）闭合开关后，无论怎样移到滑片P，小灯泡几乎不发光，两电表均有较小示数且保持不变，则故障可能是 ．
（4）排出故障后，移到滑动变阻器P到某处时，电压表示数为2V，若要测小灯泡的额定功率时，应将滑片P向 端移动（选填“A”或“B”）．当小灯泡正常发光时，电流表示数如图乙所示，则通过小灯泡的电流是 A，小灯泡的额定功率是 W．
（5）利用该电路继续探究电流跟电阻的关系时，需将小灯泡换成适当的定值电阻R，其他器材不变．若实验时保持电压表示数为2V不变，则更换的电阻阻值不能大于 ．
18．（4分）在做“用伏安法测电阻”的实验中。实验器材有:两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图乙中的电路连接完整；
（________）
（2）闭合开关前，滑动变阻器的滑片应置于_______端（选填“A”或“B”）；此实验中滑动变阻器除保护电路外，还起到的作用是______________。
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_______（填符号）；
A．R断路 B．R短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为_______A，它的阻值是_______Ω（结果保留1位小数）。
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx=_______．
19．（4分）为了比较水和食用油的吸热与升温变化情况，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和食用油；
B．用两支温度计分别测出水和食用油的初温；
C．在烧杯中，分别放入相同的电热器，加热相同的时间；
D．用温度计分别测出水和食用油的末温．
（1）步骤A存在的错误是：_____， 应改为_____；
（2）步骤C加热相同时间是为了使水和食用油_____；
（3）步骤B和D是为了得出水和食用油_____；
（4）通过实验可以得到水和食用油吸收相同热量后升温不同的情况，物质的这种性质用_____（填物理量名称）来描述．
四、作图题（共16分）
20．（8分）如图所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯烧断，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（______）
21．（8分）在图丙中完成家庭电路的连接，使其符合安全用电的要求。
五、计算题（共22分）
22．（10分）如图所示是便携式电热水杯及其铭牌的部分参数，当热水杯正常工作时，求:
（1）电热水杯正常工作时的电阻。
（2）该款电热水杯在1标准大气压下，将0.5kg初温为20的水烧开，需要420s。则该电热水杯的效率是多少? (c水=4.2×102)
23．（12分）如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为8Ω．当开关S闭合时，电压表示数为4V．
求：（1）电阻R2的阻值；
（2）电阻R1消耗的电功率P1．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、D
5、B
6、D
7、A
8、B
9、C
10、B
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、2：3 1：3
14、吸收 比热容
15、3:1
16、N 减弱
三、实验题（共12分）
17、（1）如下图所示；（2）B；（3）滑动变阻器同时接A、B接线柱；（4）A；0.24；0.6；（5）20Ω
18、 B 改变定值电阻两端的电压 D 0.3 8.3
19、装入等体积的水和食用油 装入等质量的水和食用油 吸收相同热量 温度改变量 比热容
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）；（2）80%
23、（1）4Ω（2）8W
