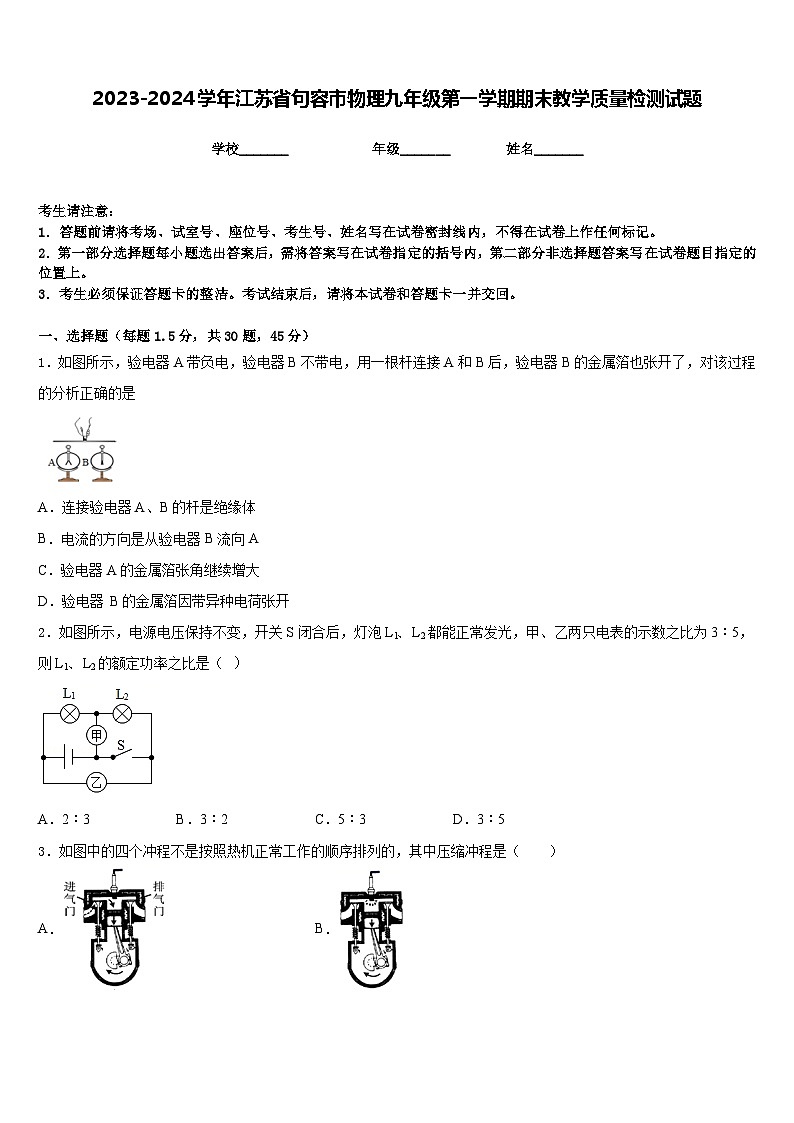

2023-2024学年江苏省句容市物理九年级第一学期期末教学质量检测试题含答案
展开
这是一份2023-2024学年江苏省句容市物理九年级第一学期期末教学质量检测试题含答案，共14页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析正确的是
A．连接验电器A、B的杆是绝缘体
B．电流的方向是从验电器B流向A
C．验电器A的金属箔张角继续增大
D．验电器 B的金属箔因带异种电荷张开
2．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（ ）
A．2：3B．3：2C．5：3D．3：5
3．如图中的四个冲程不是按照热机正常工作的顺序排列的，其中压缩冲程是（ ）
A．B．
C．D．
4．如图所示，电源电压恒定，滑片处于变阻器中点。下列说法正确的是（ ）
A．断开开关，V和A都有示数B．闭合开关，V和A示数比开关断开时都变大
C．闭合开关，滑片向右滑时，V和A示数都变大D．闭合开关，滑片向左滑时，V示数变小，A示数变大
5．如图所示的热现象通过凝华形成的是( )
A．厨房蒸笼旁的“白气”
B．冬天清晨树 叶上的霜
C．夏天清晨小草上的“露珠”
D．蜡烛燃烧流出的 “烛泪"
6．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（ ）
A．钨丝B．陶瓷C．半导体D．超导体
7．在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，能够产生感应电流的是（ ）
A．B．C．D．

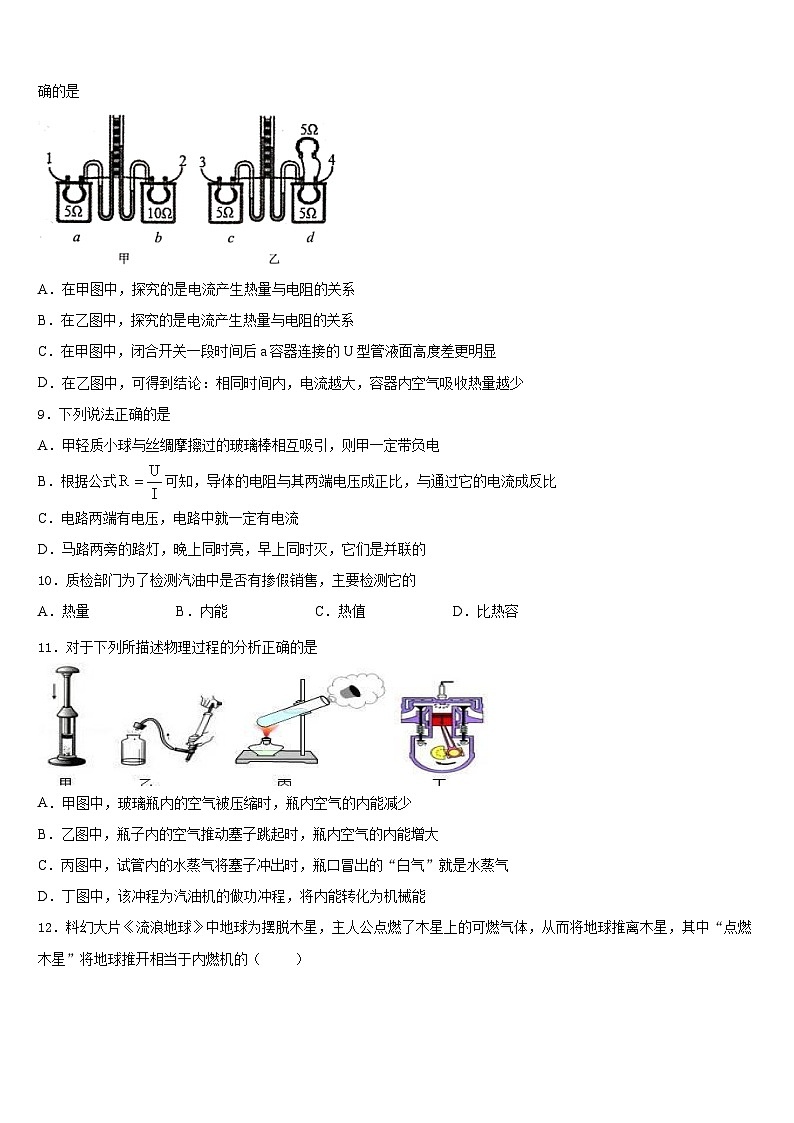

8．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。下列关于此实验的一些描述，正确的是
A．在甲图中，探究的是电流产生热量与电阻的关系
B．在乙图中，探究的是电流产生热量与电阻的关系
C．在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显
D．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少
9．下列说法正确的是
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电
B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
10．质检部门为了检测汽油中是否有掺假销售，主要检测它的
A．热量B．内能C．热值D．比热容
11．对于下列所描述物理过程的分析正确的是
A．甲图中，玻璃瓶内的空气被压缩时，瓶内空气的内能减少
B．乙图中，瓶子内的空气推动塞子跳起时，瓶内空气的内能增大
C．丙图中，试管内的水蒸气将塞子冲出时，瓶口冒出的“白气”就是水蒸气
D．丁图中，该冲程为汽油机的做功冲程，将内能转化为机械能
12．料幻大片《流浪地球》中地球为摆脱木星，主人公点燃了木星上的可燃气体，从而将地球推离木星，其中“点燃木星”将地球推开相当于内燃机的（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
13．如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是
A．在a、b两点间接入一个合适的电压表时，电压表有明显示数
B．不能在ab两点间接入一个电流表
C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
14．如图所示，通电螺线管左端小磁针N极指向正确的是:
A．
B．
C．
D．
15．生活中能量转化的实例很多，下列描述中正确的是（ ）
A．摩擦生热是把内能转化为机械能
B．燃料燃烧放热是把内能转化为化学能
C．电动机带动水泵把水送到高处是把电能转化为机械能
D．摩擦起电是把电能转化为机械能
16．如图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
17．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用 E 表示，国际单位为坎德拉（cd）。光敏电阻的阻值 R 与光强E间的变化关系图像如图乙所示。则下列说法正确的是
A．由图像可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
18．如图是一把既能吹冷风又能吹热风的吹风机简化电路图，其中M是电动机，R是电热丝，由电路图可知
A．M和R是串联在电路中的
B．开关S2可以控制整个电路
C．只将开关S1闭合，吹出的是热风
D．将S1和S2都闭合，吹出的是热风
19．下列数据与事实相接近的是（ ）
A．手电筒中的电流约2A
B．我国家庭电路电压不高于36V
C．家用节能灯的电功率约200W
D．家用空调正常工作一小时耗电约为1kW·h
20．用图甲所示的装置测出凸透镜的焦距，并探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的有
①凸透镜的焦距是30cm
②乙图所示实验中若发现光屏上的像位置偏低，则把蜡烛的位置适当提高即可使像成在光屏中央。
③如果用不透明纸板把乙图中的透镜遮住上半部分，则在光屏上仍能看到蜡烛火焰完整的像
④图乙中烛焰成的是倒立放大的像
⑤照相机成像特点与图乙中所成像的特点相同
⑥若蜡烛移至60cm刻线处，在光屏上不能成像，但在光屏位置透过透镜能看到放大的像。
A．①④⑥B．②④⑤C．①②⑤D．③④⑥
21．一个电阻接在6V的电源上，测得通过电阻的电流为0.2A，若要使通过电阻的电流为0.3A，则电阻两端的电压应为（ ）
A．4VB．6VC．8VD．9V
22．下列设备工作时利用电磁感应的是
A．电动机B．汽油机C．发电机D．电磁起重机
23．如图所示的电路中两只灯泡额定功率不同，闭合开关S1和S2后，下列说法正确的是（ ）
A．电流表测量干路电流
B．断开S2后L2的亮度不变
C．两灯的亮度一定不同
D．通过两灯的电流可能相等
24．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
25．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）
A． B． C． D．
26．图中的电器正常工作时，电流最接近10A的是（ ）
A．电子手表B．台灯
C．电热水器D．双桶洗衣机
27．LED灯是一种高效节能的电器，它的核心元件是发光二极管。关于二极管的制作材料，下列说法正确的是( )
A．半导体材料B．超导材料C．陶瓷材料D．金属材料
28．将质量相等的实心铅球、铜球和铁球，分别浸没在三个完全相同，都盛有水的烧杯中，三杯水都刚好盛满，且无溢出，以下判断中正确的是（ ）（己知）
A．放铅球的杯中盛水较多
B．放铜球的杯中盛水较多
C．放铁球的杯中盛水较多
D．三个杯中盛的水一样多
29．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
30．如图是四冲程汽油机的结构示意图，下列有关说法正确的是（ ）
A．在一个工作循环中，活塞往复运动2次B．吸气冲程，进气门关闭，排气门打开
C．汽油机顶部有喷油嘴D．汽油机效率可达到100%
二、填空题（每空1分，共10题，20分）
31．冬天手冷时，我们经常将两只手相互搓搓使手暖和，这是利用_____的方式使手的内能增加；也可以用“暖手宝”焐手，这是利用_____的方式增加手的内能．
32．如图所示是学校走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0的阻值减小，定值电阻R两端的电压_________（选填“变大”“变小”或“不变”），同时电磁铁的磁性_________（选填“变强”“变弱”或“不变”），工作电路接通，灯泡L发光，图中电磁铁的下端是_________（选填“S”或“N”）极。
33．一盏电灯接到220V的电源上使用时，功率为100W，如果将这个电源连上长导线，再接这盏灯使用，它的功率为81W，则导线上消耗的电功率______w。
34．如图所示是R1和R2两个电阻中电流随它们两端电压的变化图象，由图像可知，R1___R2。（选填“>”“=”或“<”。若将两电阻串联，总电阻中电流随它两端电压的变化图象应在_____区域；若将两电阻并联，总电阻中电流随它两端电压的变化图象应在_____区域。
35．小明家电能表上个月底表盘数字如甲图所示，这个月底表盘数字如乙图所示，可知：他家本月用电______度；小明家干路中的电流不得超过____A；他断开其它用电器，只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为________ W。
36．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．
37．如图所示的电路中，R2=4 Ω，某同学在实验过程中，闭合开关S后，只记录了三只电表的示数，但漏记了单位，记下的一组数据分别是4、1、3（电流单位是A，电压单位是V），这位同学所用的电源电压为_______V，R1的电阻值为_______Ω。
38．一台电动机的额定电压是220V，额定功率是5.5kW，它正常工作时的电流____________，连续工作4h耗电______________________J。
39．用一个400W的电热器对某液体加热，如图所示是液体的温度随时间变化的图线（设电热器提供的热量全部被液体所吸收）。在5min时间内，消耗的电能是____J，液体的温度升高了____℃。若该液体的质量为1kg，则液体的比热容是____。
40．小红所在的学校，举行纪念“建国成立70周年”科技设计实验活动，她用所学知识设计出一幅电路。其电路图如图所示，当滑片P向左移动时，电流表的示数会_____，电压表的示数会_____（两空均选填“变大”、“变小”或“不变”）。
三、实验题（每空1分，共2题，15分）
41．某实验小组的同学用“伏安法”测量小灯泡电阻，除了小灯泡（额定电压为2.5V），其他器材还有：电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、开关、三节干电池、滑动变阻器、导线若干。
（1）请用笔画线代替导线，将甲图中实物电路连接完整（要求：滑动变阻器滑片向右移时加在灯泡两端的电压变大）。
（_________）
（2）根据实验中需要测量的物理量，请在下面方框内画出实验设计的表格。
（______）
（3）根据乙图中U-I图象提供的信息，当加在小灯泡两端的电压为2.5V时，小灯泡的电阻为____Ω。描点后得到的图象不是一条直线而是一条曲线的原因是_________。
42．小明在“比较不同物质的吸热能力”实验中。将质量相等的液体A和液体B分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯给它们加热，实验装置如图。
（1）实验器材安装的安装顺序是_________。（选填“自上而下”、“自下而上”）
（2）实验中，物质吸热多少用__________表示。（选填“加热时间”、“升高温度”）
（3）通过实验，小明根据实验数据，得到的温度-时间图像如图丙所示，则直线_________可能是水（选填“A”、“B”），液体A与液体B的比热容之比为_________。
四、计算题（每题10分，共2题，20分）
43．智能电热马桶已经进入现代家庭，如图是简易的便座加热电路.电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高、中、低”挡三种加热功能，其中低温挡的功率P1为22W，中温挡的功率P2为44W．[马桶圈材料的比热容c=0.44×103J/（kg•℃）]
（1）若开关S1______，开关S2接______，则便座加热电路处于高温挡加热状态.
（2）求高温挡功率P3_____．
（3）若电热丝发出热量的80%被马桶圈吸收，让质量为500g的马桶圈温度升高4℃，用“中温挡”加热需要多少秒____?
44．如图甲所示的电路，为阻值随光照强度变化的光敏电阻，电源电压保持不变，小灯泡L标有“2.5V 0.3 A”字样，定值电阻，电流表的量程为0~0.6A，电压表的量程为0~3V。求：
（1）小灯泡的额定功率是多少？
（2）只闭合S、S2和S3，的阻值为15Ω时，电流表示数为0.45 A，则电源电压是多少？
（3）小灯泡L的变化情况如图乙所示。若只闭合开关S、S1，改变照射在光敏电阻的光照强度，在保证各元件安全的情况下，光敏电阻允许的取值范围是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、A
3、C
4、D
5、B
6、C
7、D
8、A
9、D
10、C
11、D
12、C
13、A
14、A
15、C
16、B
17、D
18、D
19、D
20、D
21、D
22、C
23、D
24、B
25、D
26、C
27、A
28、A
29、B
30、A
二、填空题（每空1分，共10题，20分）
31、做功 热传递
32、变大 变强 N
33、9
34、< 3 1
35、100 5 1.2×103
36、2.5 7.5
37、4V 2
38、25A 7.92×107
39、1.2×105J 50 2.4×103J/(kg·℃)
40、不变 变小
三、实验题（每空1分，共2题，15分）
41、
10Ω 灯泡电阻受温度的影响会发生变化
42、自下而上 加热时间 B 1：4
四、计算题（每题10分，共2题，20分）
43、闭合 b 88W 25s
44、（1）0.75 W；（2）4.5V；（3）6.670~15
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
