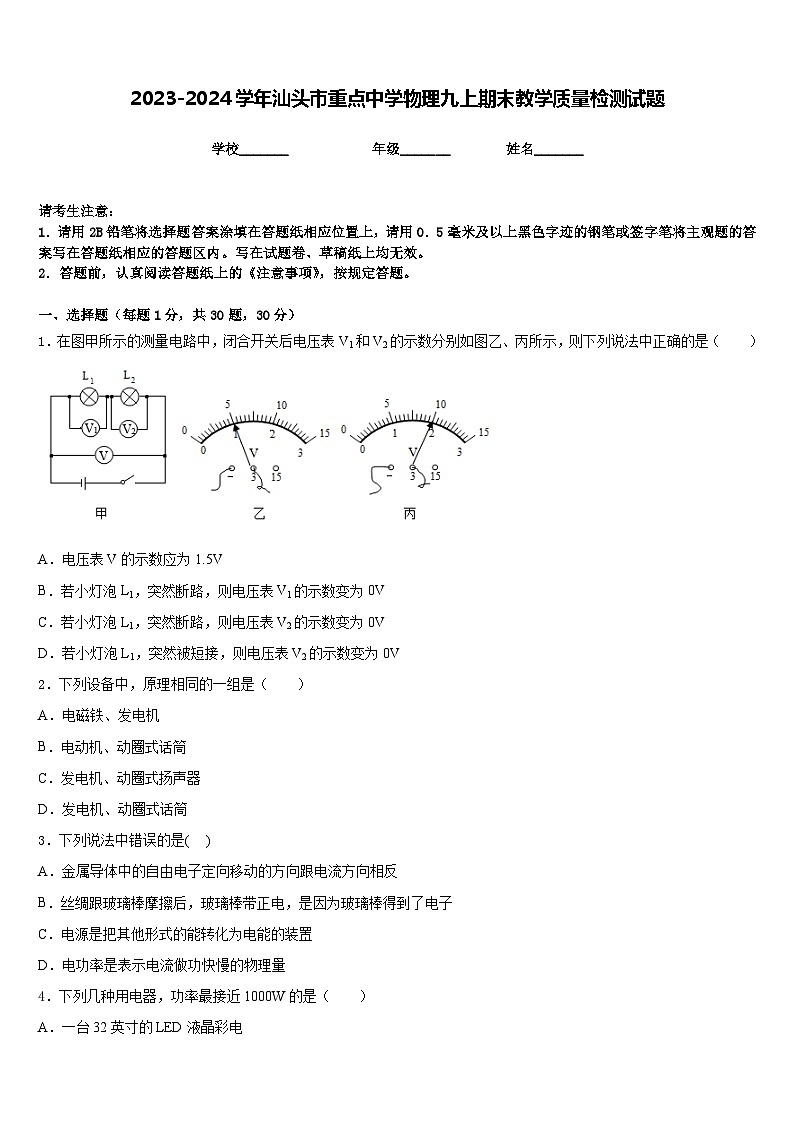

2023-2024学年汕头市重点中学物理九上期末教学质量检测试题含答案

这是一份2023-2024学年汕头市重点中学物理九上期末教学质量检测试题含答案，共9页。试卷主要包含了下列说法中错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是（ ）
A．电压表V的示数应为1.5V
B．若小灯泡L1，突然断路，则电压表V1的示数变为0V
C．若小灯泡L1，突然断路，则电压表V2的示数变为0V
D．若小灯泡L1，突然被短接，则电压表V2的示数变为0V
2．下列设备中，原理相同的一组是（ ）
A．电磁铁、发电机
B．电动机、动圈式话筒
C．发电机、动圈式扬声器
D．发电机、动圈式话筒
3．下列说法中错误的是( )
A．金属导体中的自由电子定向移动的方向跟电流方向相反
B．丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了电子
C．电源是把其他形式的能转化为电能的装置
D．电功率是表示电流做功快慢的物理量
4．下列几种用电器，功率最接近1000W的是（ ）
A．一台32英寸的LED液晶彩电

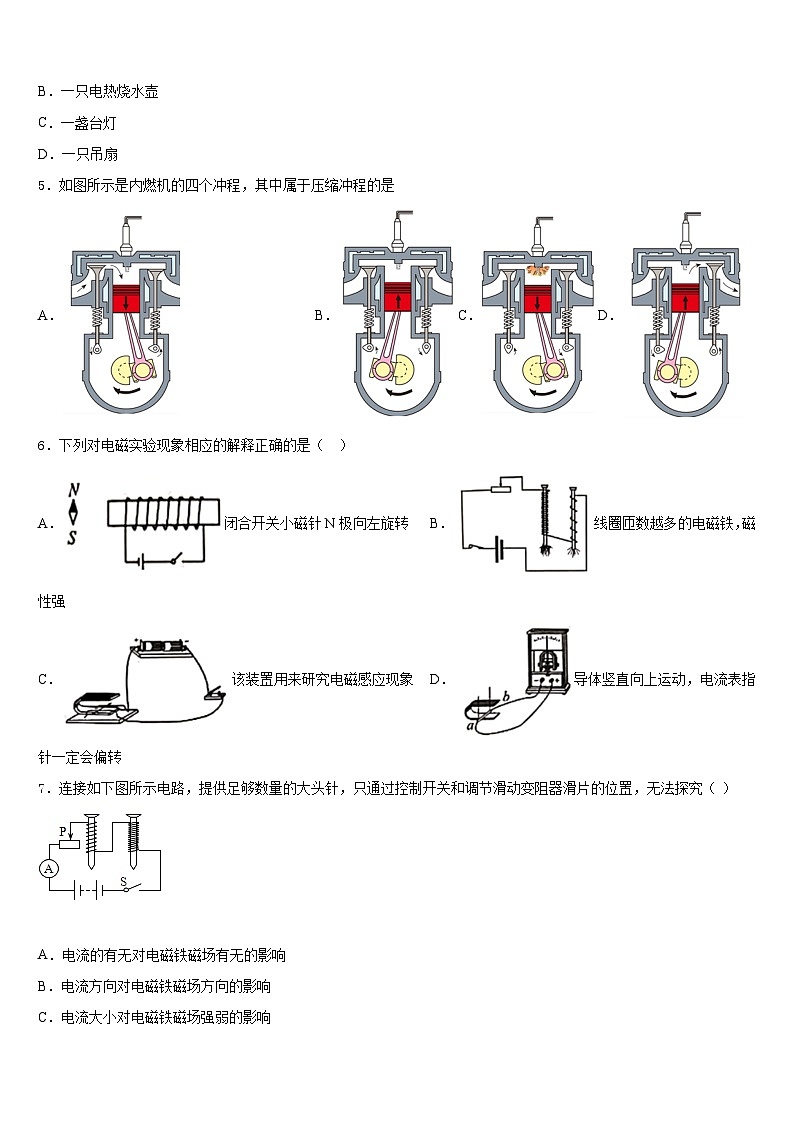

B．一只电热烧水壶
C．一盏台灯
D．一只吊扇
5．如图所示是内燃机的四个冲程，其中属于压缩冲程的是
A．B．C．D．
6．下列对电磁实验现象相应的解释正确的是（ ）
A．闭合开关小磁针N极向左旋转B．线圈匝数越多的电磁铁，磁性强
C．该装置用来研究电磁感应现象D．导体竖直向上运动，电流表指针一定会偏转
7．连接如下图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（ ）
A．电流的有无对电磁铁磁场有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响
D．线圈匝数对电磁铁磁场强弱的影响

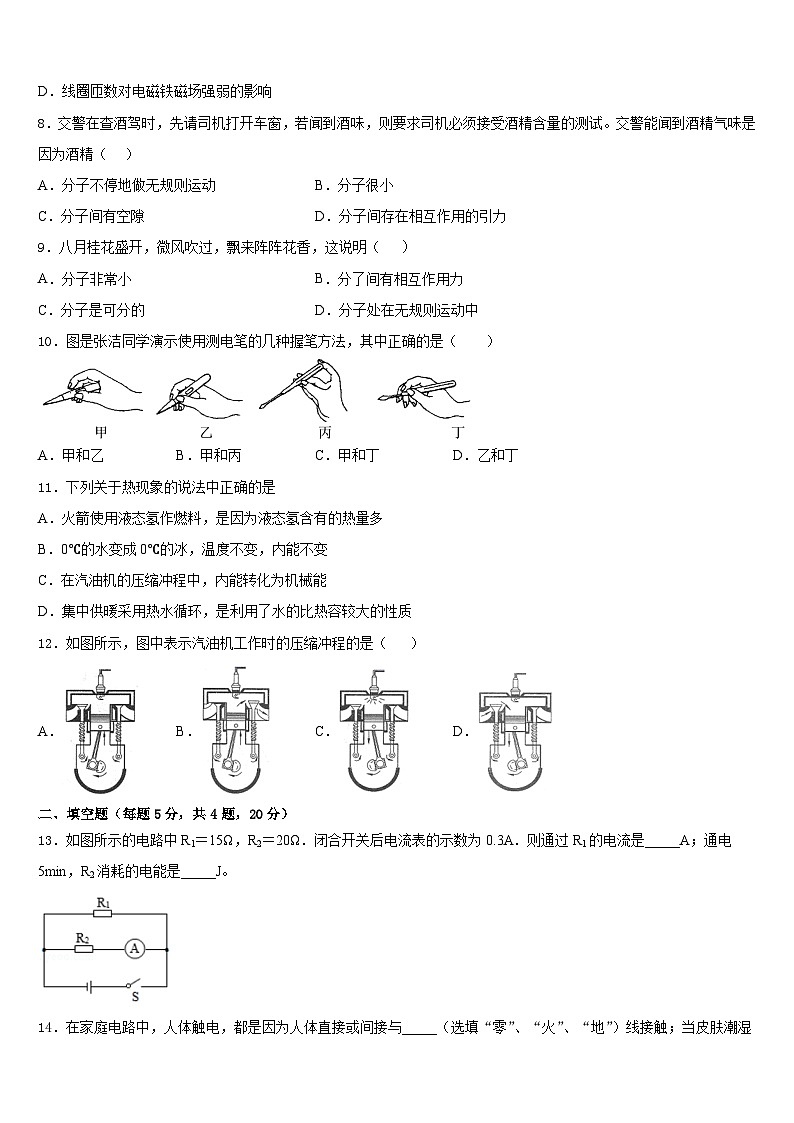

8．交警在查酒驾时，先请司机打开车窗，若闻到酒味，则要求司机必须接受酒精含量的测试。交警能闻到酒精气味是因为酒精（ ）
A．分子不停地做无规则运动B．分子很小
C．分子间有空隙D．分子间存在相互作用的引力
9．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（ ）
A．分子非常小B．分了间有相互作用力
C．分子是可分的D．分子处在无规则运动中
10．图是张洁同学演示使用测电笔的几种握笔方法，其中正确的是（ ）
A．甲和乙B．甲和丙C．甲和丁D．乙和丁
11．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为液态氢含有的热量多
B．0℃的水变成0℃的冰，温度不变，内能不变
C．在汽油机的压缩冲程中，内能转化为机械能
D．集中供暖采用热水循环，是利用了水的比热容较大的性质
12．如图所示，图中表示汽油机工作时的压缩冲程的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中R1＝15Ω，R2＝20Ω．闭合开关后电流表的示数为0.3A．则通过R1的电流是_____A；通电5min，R2消耗的电能是_____J。
14．在家庭电路中，人体触电，都是因为人体直接或间接与_____（选填“零”、“火”、“地”）线接触；当皮肤潮湿时，人体的电阻比干燥时_____（选填“变大”、“变小”或“不变”）．
15．如图所示，两个表面光滑的铅块相互挤压后粘在一起，说明分子间有_____；长时间挤压在一起的铅块和金块会相互渗透，说明分子_____．
16．电源本身有一定的电阻，因此，实际电源可以等效为一个没有电阻的理想电源和一个阻值一定的电阻串联而成（如图示）。如电路图所示，合上开关S，变阻器的滑片从A端滑到B端的过程中，电路中的一些物理量的变化，如图甲、乙、丙所示。图甲为电压表示数与电流表示数关系，图乙为电源输出功率跟电压表示数关系，图丙为电源输出功率（指电源外部电路的电功率）和总功率的比值η与变阻器接入电路电阻大小的关系。不计电表、导线对电路的影响，则图中a点对应的滑片位置为电路图中的_____处（选“A”、“B”），电源电为_____V，其中a点的坐标为________。

三、实验题（共12分）
17．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如下：
(1)在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定___________的位置，再调整固定另一个的位置（选填“A”或“B”）；
(2)为保证实验结论的可靠，关于实验时“应控制两套装置中相同的量”的说法中，不必要的是___________
A．食用油和水的质量相等 B．两套装置中的烧杯相同
C．两酒精灯的火焰大小相同 D．两酒精灯内酒精的质量相等
(3)实验中食用油和水从20升温至45，___________（水或食用油）吸收的热量较多；
(4)实验中，加热相同的时间，水吸收的热量___________（大于或小于或等于）食用油吸收的热量，___________（水或食用油）吸热能力较强。
18．（4分）小梁同学学习完“欧姆定律”后，想利用自己所学的知识，测一下上节课老师用来演示的一根长1m电阻线的电阻值，于是他向老师借来电压表、电流表、滑动变阻器、开关、电源和30cm等长导线7根，并开始连接线路如图甲所示。
（1）请按如图甲位置将电压表正确连入电路中_________；
（2）小梁同学正确连接好电路后，闭合开关，调节滑动变阻器，当电压表示数如图乙所示为______V，电流表示数为0.3A，则该电阻线的阻值为______Ω；
（3）由于小梁同学忙于记录数据和处理数据，忘记断开开关，过了一会发现电压表示数比刚才记录的数据略为偏大，你的解释是：______；
（4）小奚同学不甘示弱，在缺少电流表的情况下，利用蓄电池、电阻箱（0-999.9Ω）、电压表、单刀开关S1、单刀双掷开关S2和若干导线来测量一个未知电阻Rx，并画出了原理图如图丙，通过单刀双掷开关S2在1、2位置时电压表的示数即可计算出Rx的阻值，你认为该方案______（选填“可行”或“不可行”）。
19．（4分）为完成“探究电流与电阻的关系”实验，小海从实验室取得以下器材：电压恒为4.5V的电池组、电流表、电压表、开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω 1A”的滑动变阻器，导线若干。
（1）如1图，连接电路时开关应___________，开关闭合前，滑片P应移至______________处(选填“最左”或“最右”）,目的是_________________________。
（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如2图所示，记下此时电压为_____V,并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证______表的示数不变，应向__________（“左”或“右”）移动滑片。
（3）通过实验得到电流随电阻变化的图象如3图所示，由此可知：_________定时，通过导体的电流与其电阻成________________比；
（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_____________Ω。
四、作图题（共16分）
20．（8分）要在教室内安装2盏“220V 40W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光．其中部分电路已经连接，请你用笔画线代替导线将电路连接完整．
（__________）
21．（8分）请按要求作图（作图时请用刻度尺）。
（1）请你在图中将开关和一盏电灯的电路正确连接。
（_____________）
（2）根据通电螺线管的N极，请在图中标出小磁针的N极和A点磁感线的方向。
（_________________）
五、计算题（共22分）
22．（10分）如图所示，电流表A1的示数是0.4A，电流表A2的示数是0.1A，电阻R1的阻值是20Ω，求：
(1)通过R1的电流和R1两端的电压；
(2)电阻R2的阻值及消耗的功率。
23．（12分）如图所示，电源电压为9V且保持不变，,电流表的量程为0～0.6A,电压表的量程为0～3V.
（1）只闭合开关S1.且的滑片在中点时，电压表的示数为3V，求的最大阻值.
（2）只闭合开关S3.且的滑片移到阻值最大处时，灯L正常发光，此时电流表示数为0.15A，求灯L的额定电压.
（3）只闭合开关S2和S4,在电表安全的情况下，求电路的最大总功率.
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、B
5、B
6、B
7、B
8、A
9、D
10、B
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、0.4 540
14、火 变小
15、引力 在不停地做无规则运动
16、B； 6V； （0.6，4.8）。
三、实验题（共12分）
17、B D 水 等于 水
18、 1.8 6 温度升高电阻变大，分到的电压变大 不可行
19、断开 最左 保护电路 2.5 电压 左 电压 反 50
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.3A； 6V；(2) 60Ω；0.6W
23、 (1)；(2)3V；(3)5.4W
物质
质量/g
初始温度/
加热时间/min
最后温度/
水
60
20
6
45
食用油
60
20
6
68
