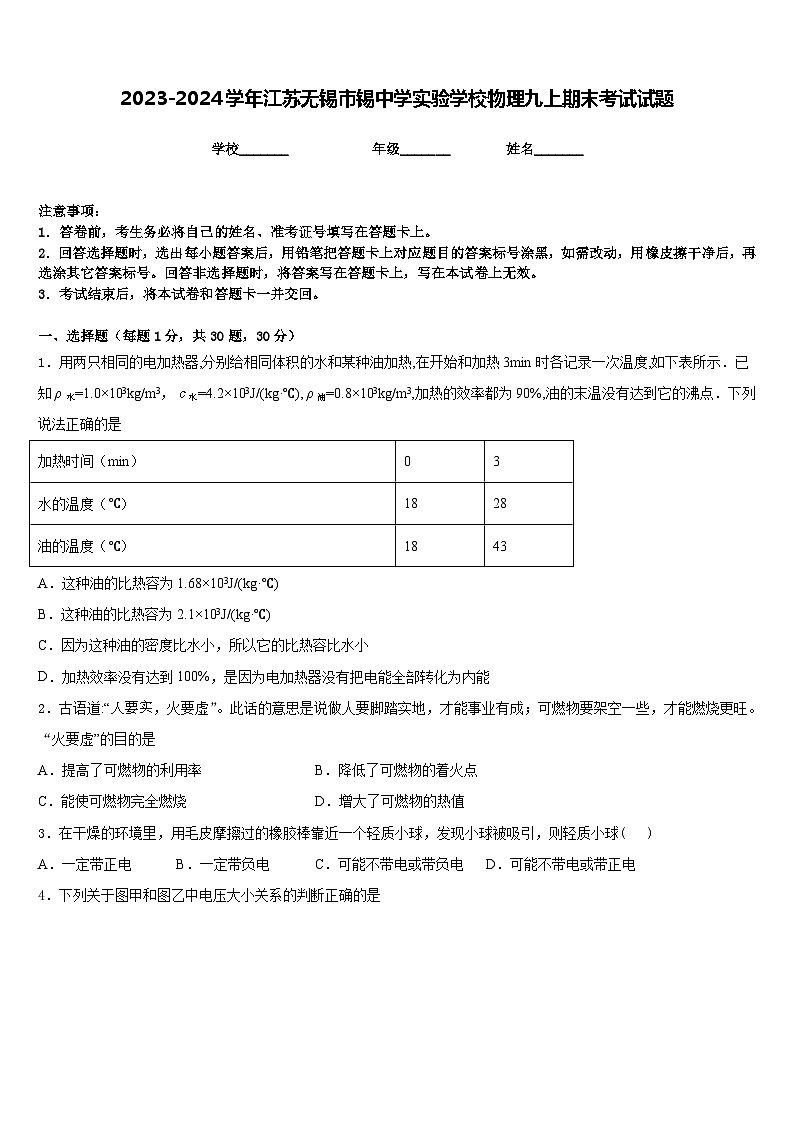

2023-2024学年江苏无锡市锡中学实验学校物理九上期末考试试题含答案

这是一份2023-2024学年江苏无锡市锡中学实验学校物理九上期末考试试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
2．古语道:“人要实，火要虚”。此话的意思是说做人要脚踏实地，才能事业有成；可燃物要架空一些，才能燃烧更旺。“火要虚”的目的是
A．提高了可燃物的利用率B．降低了可燃物的着火点
C．能使可燃物完全燃烧D．增大了可燃物的热值
3．在干燥的环境里，用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现小球被吸引，则轻质小球( )
A．一定带正电B．一定带负电C．可能不带电或带负电D．可能不带电或带正电

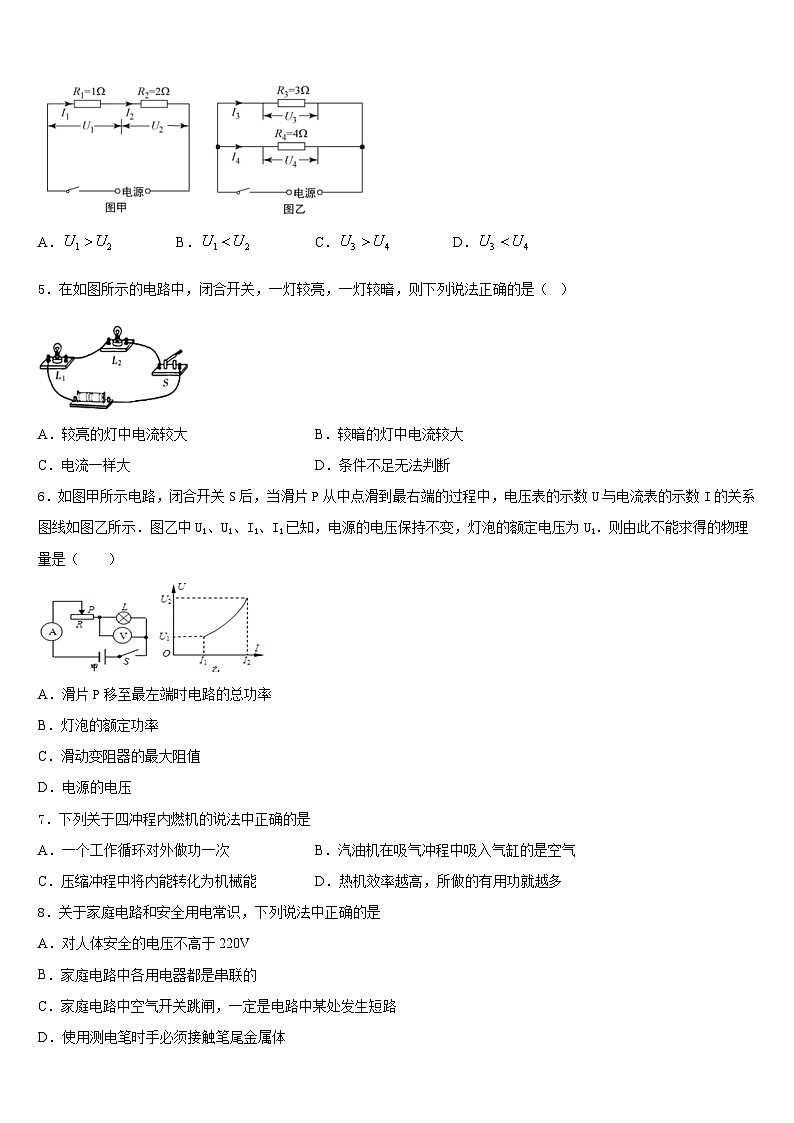

4．下列关于图甲和图乙中电压大小关系的判断正确的是
A．B．C．D．
5．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大B．较暗的灯中电流较大
C．电流一样大D．条件不足无法判断
6．如图甲所示电路，闭合开关S后，当滑片P从中点滑到最右端的过程中，电压表的示数U与电流表的示数I的关系图线如图乙所示．图乙中U1、U1、I1、I1已知，电源的电压保持不变，灯泡的额定电压为U1．则由此不能求得的物理量是（ ）
A．滑片P移至最左端时电路的总功率
B．灯泡的额定功率
C．滑动变阻器的最大阻值
D．电源的电压
7．下列关于四冲程内燃机的说法中正确的是
A．一个工作循环对外做功一次B．汽油机在吸气冲程中吸入气缸的是空气
C．压缩冲程中将内能转化为机械能D．热机效率越高，所做的有用功就越多
8．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体

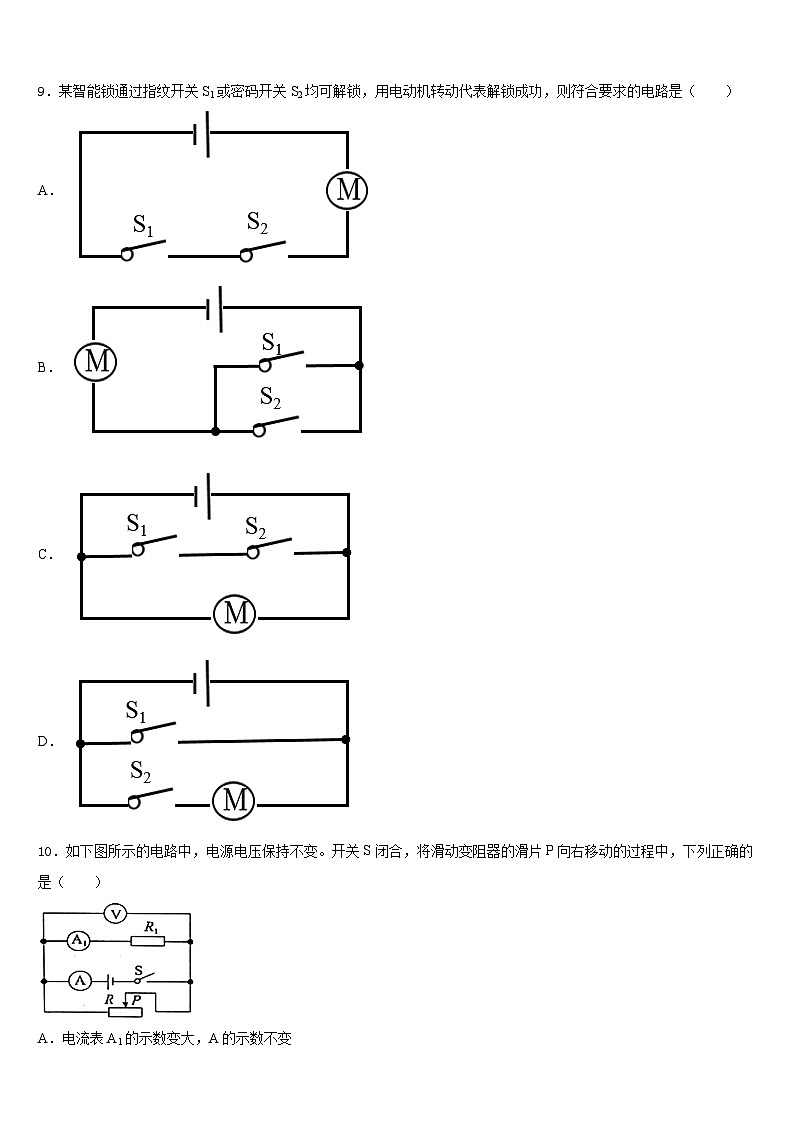

9．某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，则符合要求的电路是（ ）
A．
B．
C．
D．
10．如下图所示的电路中，电源电压保持不变。开关S闭合，将滑动变阻器的滑片P向右移动的过程中，下列正确的是（ ）
A．电流表A1的示数变大，A的示数不变
B．电流表A的示数变大，电压表V的示数不变
C．电流表A1的示数不变，电压表V的示数不变
D．电流表A1的示数变小，A的示数变大
11．某校正在组织全体师生举行升旗仪式，五星红旗在庄严的国歌声中冉冉升起。下列说法中正确的是（ ）
A．师生听到的国歌声主要是通过空气传来的
B．通过音响播放国歌，是为了提高声音的音调
C．五星红旗呈红色，是因为它吸收了太阳光中的红色光
D．全体师生都能看到五星红旗，是因为光发生了镜面反射
12．玻璃棒与丝绸摩擦后，玻璃棒带正电荷，这是因为摩擦使玻璃棒（ ）
A．得到一些电子B．失去一些电子
C．得到一些质子D．失去一些质子
二、填空题（每题5分，共4题，20分）
13．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
14．某电饭锅设有“加热”和“保温”两档,其内部简化电路如图所示,当开关S置于“2”档时,电饭锅处于______(选填“加热”或“保温”)状态；
15．如图是小明家电能表，他家用电器总功率不能超过_____W．当小明家只有一台电脑工作时，3min内转盘正好转过6r，则电脑消耗的电能是_____J，它的电功率是_____W．若再打开电灯，电能表的转盘转速将_____（选填“变快”或“变慢”）。
16．两个电阻A和B，通过它们的电流与其两端电压的关系如图所示．若把它们并联在3V的电路中，干路电流是__________A；若把它们串联在总电压为3V的电路中，则通过电阻B的电流是__________A．
三、实验题（共12分）
17．（4分）如图所示，是某小组在“探究电流与电阻的关系”的实验．
（1）请你用笔画线表示导线将图中电路连接完整．
（_____）
（2）电源由两节电压为1.5V的电池串联组成，则电源电压为_____
（3）若将5Ω、10Ω、15Ω的电阻分别接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V不变，那么选取的滑动变阻器的最大阻值应该不小于_____Ω．由此得到结论：电压一定时，电流与电阻成_____．
18．（4分）某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
(1)请在答题卡图乙的虚线框内画出对应的电路图（电阻箱符号为“”）；
（______）
(2)连接电路时，开关应_____。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和_______。
(3)改变电阻箱的阻值，调节滑动变阻器的滑片，使__________，并记录相应数据。
(4)再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到(3)中的要求，引起这种情况的直接原因是_____________。
(5)重复步骤(3)多次实验，根据所得数据画出电流随电阻变化的图像如图丙所示。你认为该小组实验时的U0=____V。
(6)进一步研究发现由图像上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_______________。
(7)实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图像如图丁所示，你认为图像不同的原因是__________。
19．（4分）在探究并联电路中干路电流与各支路电流的关系时，某班4组同学从甲、乙、丙、丁四种规格的灯泡中，分别选取两个并联起來接在相同的电源上，组成如图甲所示的电路，然后用一只电流表分别接入电路中A、B、C三处测量电流，记录数据如下表所示．
（1）对于以上测量数据的相关分析，以下说法正确是__________（双选题）．
A．第1组数据没有测量误差
B．选用不同规格的灯进行实验，可使结论更具普遍性
C．分析多组数据是为了减小误差
D．第4组数据的偏差可能是因为电流表未调零引起的
（2）要测量干路电流，需将电流表串联在甲图中的_______处（填“A”、“B”或“C”）．闭合开关，电流表出现如图乙所示现象，原因可能是____________．
四、作图题（共16分）
20．（8分）如图所示的是通电螺线管，请在图中标出：
（______）
（1）磁感线的方向.
（2）电源的“”“”极.
21．（8分）延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．
（_____）
五、计算题（共22分）
22．（10分）如图是某电饭锅内部加热器的原理图，R1和R2都是加热丝，开关S通断实现烧煮和保温挡，已知R1＝44Ω，R2＝2156Ω，求：
（1）烧煮挡的功率；
（2）保温挡工作10min产生的热量．
23．（12分）如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：
（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、D
4、B
5、C
6、A
7、A
8、D
9、B
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、火线 ab之间断路
14、加热
15、8800 3.6×104 200 变快
16、0.8 0.15
三、实验题（共12分）
17、 3 15 反比
18、 断开 电阻箱的阻值 电压表的示数仍为U0 电阻箱的电阻调的太大或滑动变阻器的阻值太小 6 当电压一定时，电流与电阻成反比 两小组所控制的电阻箱两端电压不相同
19、BD C 电流表正负接线柱接反了
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1100W（2）1.32×104J
23、（1）9V；（2）2.5A
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
组别
L1规格
L2规格
IA/A
IB/A
IC/A
1
甲
甲
0.12
0.12
0.23
2
乙
丙
0.15
0.20
0.35
3
甲
丁
0.12
0.14
0.26
4
甲
丁
0.16
0.18
0.30
