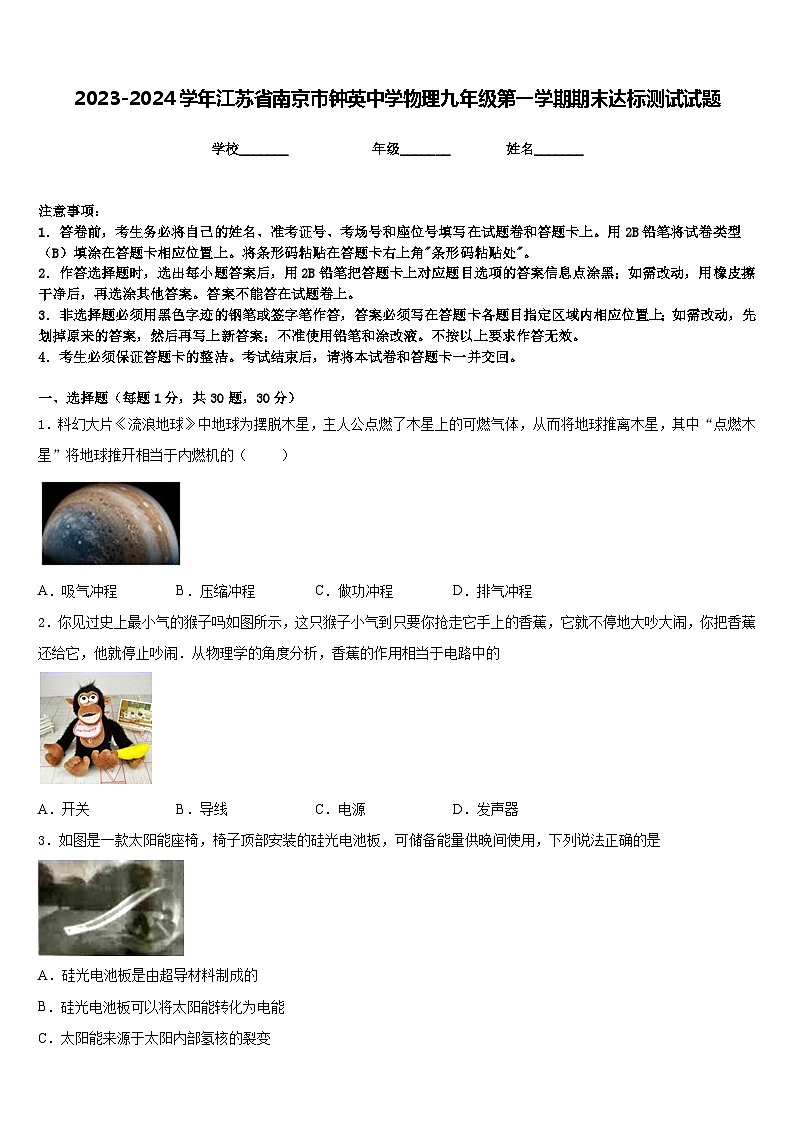

2023-2024学年江苏省南京市钟英中学物理九年级第一学期期末达标测试试题含答案
展开
这是一份2023-2024学年江苏省南京市钟英中学物理九年级第一学期期末达标测试试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，在使用图所示的插线板时发现等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．料幻大片《流浪地球》中地球为摆脱木星，主人公点燃了木星上的可燃气体，从而将地球推离木星，其中“点燃木星”将地球推开相当于内燃机的（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
2．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的
A．开关B．导线C．电源D．发声器
3．如图是一款太阳能座椅，椅子顶部安装的硅光电池板，可储备能量供晚间使用，下列说法正确的是
A．硅光电池板是由超导材料制成的
B．硅光电池板可以将太阳能转化为电能
C．太阳能来源于太阳内部氢核的裂变
D．太阳能属于不可再生能源

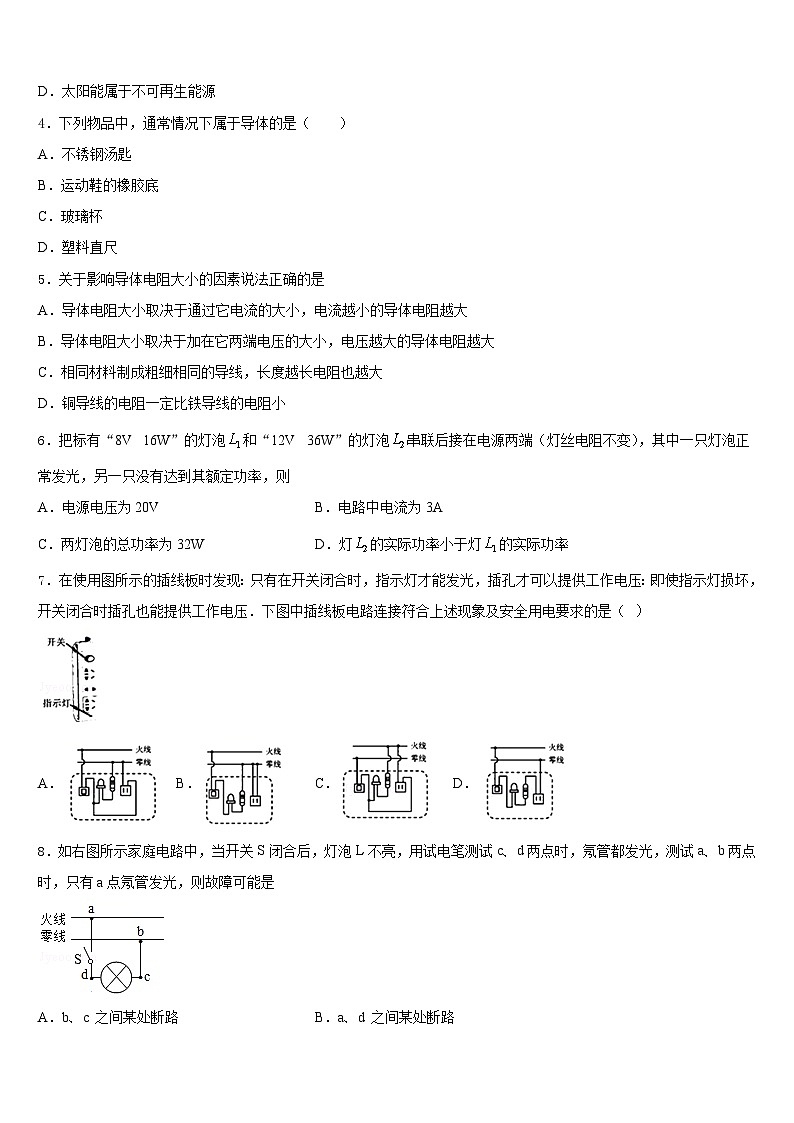

4．下列物品中，通常情况下属于导体的是（ ）
A．不锈钢汤匙
B．运动鞋的橡胶底
C．玻璃杯
D．塑料直尺
5．关于影响导体电阻大小的因素说法正确的是
A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大
B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大
C．相同材料制成粗细相同的导线，长度越长电阻也越大
D．铜导线的电阻一定比铁导线的电阻小
6．把标有“8V 16W”的灯泡和“12V 36W”的灯泡串联后接在电源两端（灯丝电阻不变），其中一只灯泡正常发光，另一只没有达到其额定功率，则
A．电源电压为20VB．电路中电流为3A
C．两灯泡的总功率为32WD．灯的实际功率小于灯的实际功率
7．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压．下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A．B．C．D．
8．如右图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是
A．b、c 之间某处断路B．a、d 之间某处断路
C．火线与零线短路D．电灯的灯丝断了

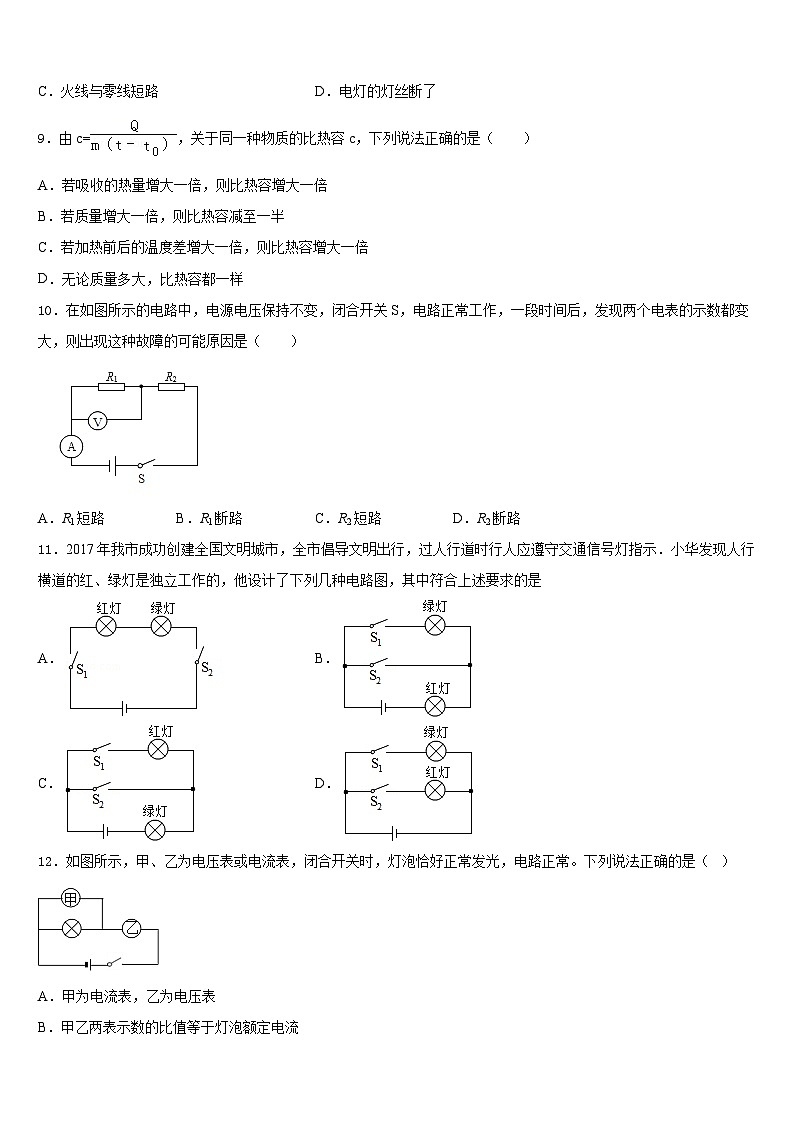

9．由c=，关于同一种物质的比热容c，下列说法正确的是（ ）
A．若吸收的热量增大一倍，则比热容增大一倍
B．若质量增大一倍，则比热容减至一半
C．若加热前后的温度差增大一倍，则比热容增大一倍
D．无论质量多大，比热容都一样
10．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A．R1短路B．R1断路C．R2短路D．R2断路
11．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．B．
C．D．
12．如图所示，甲、乙为电压表或电流表，闭合开关时，灯泡恰好正常发光，电路正常。下列说法正确的是（ ）
A．甲为电流表，乙为电压表
B．甲乙两表示数的比值等于灯泡额定电流
C．甲乙两表示数的乘积等于灯泡额定功率
D．甲乙两表交换位置后，灯泡比原来更亮
二、填空题（每题5分，共4题，20分）
13．磁体周围存在一种人眼看不见的磁场，若将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会_________，这种研究磁场特征的方法物理学中叫做_____法；我们还用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的____极出来。
14．毛皮与橡胶棒摩擦时，毛皮因失去电子而带_____电荷，某粒子从带正电的原子核旁边高速穿越，其运行路线如图②，据此现象，可以猜想该粒子带负电，你猜想的依据是：_____．
15．小明同学家电能表铭牌上标有“220V、10A、3000r/kW•h”字样，他观察到在lmin的时间内，电能表的转盘匀速转了15转，此期间他家家用电器的总功率为_____W：小明家的电能表所测的用电器正常工作最大功率不能超过_____kW．
16．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是___________联的，它上面闪烁的指示灯是具有___________性的发光二极管，侧面的条状小孔是为了防止___________对它造成的危害．
三、实验题（共12分）
17．（4分）如图所示是小兰探究“水的沸腾”的实验装置：
（1）安装实验器材时，她按照_______________（选填“自上而下”或“自下而上”）的顺序进行．
（2）当她观察到杯底的气泡在水中上升、体积___________（选填“变小”“不变”或“变大”）时，说明水开始沸腾．
（3）她还发现水在沸腾过程中，温度保持不变，温度计示数如如图所示，则水的沸点为_________℃．
（4）通过预习她已经知道沸腾过程要不断吸热，可是，当她移开酒精灯时，发现水还会沸腾一会儿，原因可能是_____________________．
18．（4分）由欧姆定律可知：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”.请你设计一个实验来证明结论是正确的，实验器材任选.要求:
（1）画出实验电路图.
（2）写出实验步骤.
（3）设计一个实验数据记录表格.
（________）
19．（4分）某实验小组的同学在进行“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小明同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错误的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）
（____________）
（2）小李同学连接好电路，同组的小王检查后，认为连接无误，但闭合开关后小灯泡不亮．他接下来合理的操作是先______，再根据现象，______或检查灯泡和灯座等元件的接触是否良好 。（选填下列步骤前的字母）
A．断开开关S
B．调节滑动变阻器，观察灯泡是否能发光
C．观察电流表的示数是否为零，判断电路是否断路
（3）小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如表所示，①小明同学设计的实验记录表格错误的地方是______，②根据表中数据，算出小灯泡的额定功率为______W，③进一步分析实验数据，可判断小灯泡接入电路前，灯丝阻值的可能范围是______，滑动变阻器的最大阻值为______.
（4）小王实验时发现电压表损坏了，老师告诉他已经没有电压表可换，而给了他一个已知阻值为R0的定值电阻和若干个开关，小王重新设计了如图乙所示的电路，测量小灯泡的额定功率，请你帮他在图中AB和CD间选择填上电流表和开关S2的元件符号，AB间填_____CD间填_______
并补全实验步骤。
①按照电路图正确连接电路。
②断开开关S3，闭合开关S1、S2，调节滑动变阻器，使得电流表读数为______，即灯泡正常发光。
③保持滑片位置不动，断开开关S2，闭合开关S1、S3，记下电流表的读数为I，则测得小灯泡额定功率的表达式为P=______ （用U额、R0和I表达）。
四、作图题（共16分）
20．（8分）在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．
21．（8分）如图中画出使用该滑轮组时最省力的绕法．
五、计算题（共22分）
22．（10分）如图，已知电源电压为24V，R2上标有“100Ω 3A”的字样，灯泡上标有“12V 3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A．
（1）求灯泡正常工作时的电阻；
（2）当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；
（3）当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围.
23．（12分）如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（）通过电阻R1的电流I1；
（）电源两端电压U；
（）电阻R2的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、A
5、C
6、C
7、A
8、A
9、D
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、产生力的作用 转换 北（或N）
14、正 异种电荷相互吸引
15、300 2.2
16、并 单向导电 电热
三、实验题（共12分）
17、自下而上 变大 97 石棉网上有余热，水可以断续吸热
18、 (1) (2)详见解析；(3)详见解析
19、 C B 平均功率 0.625 0﹤R﹤5Ω（或小于5Ω） 25Ω 开关S2 电流表 U额（I-）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、见解析所示
23、 (1)1.2A；(2)12V；(3)15Ω
序号
1
2
3
4
5
电压表示数/V
1.0
2.0
2.5
3.0
6.0
电流表示数/A
0.2
0.22
0.25
0.26
0
灯泡的亮度
不亮
微亮
亮
很亮
突然熄灭
灯泡功率/W
平均功率/W
