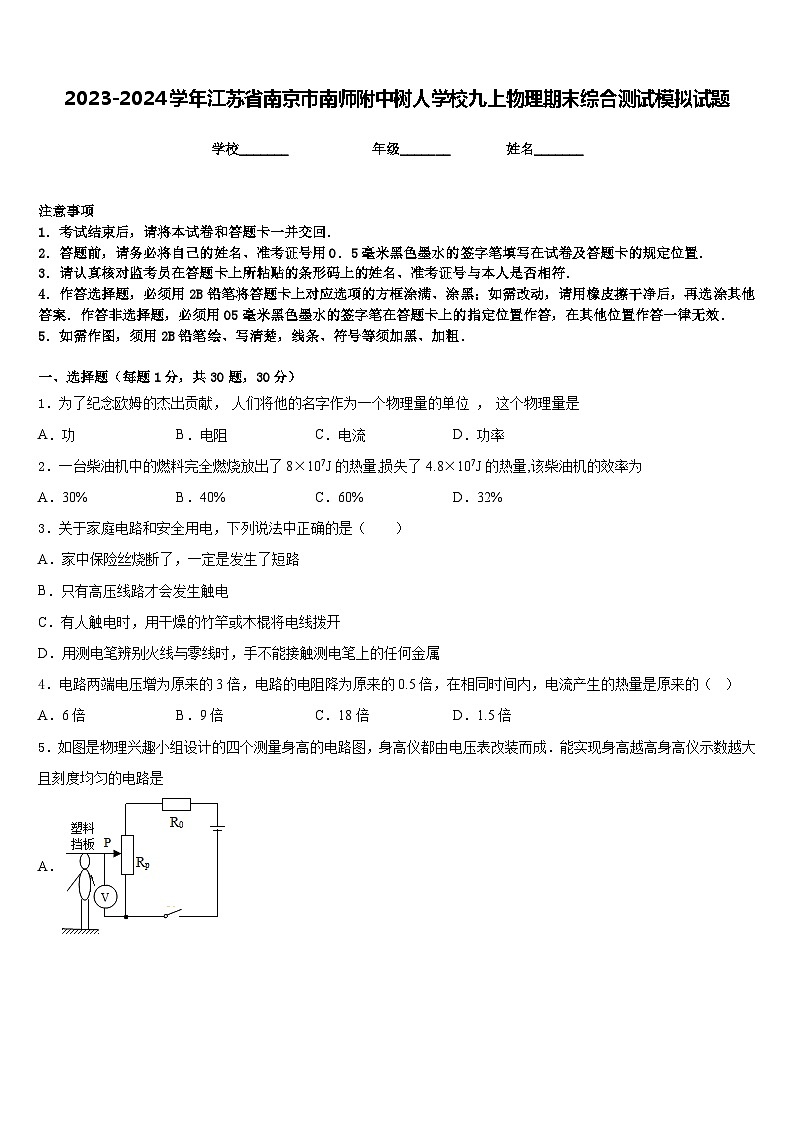

2023-2024学年江苏省南京市南师附中树人学校九上物理期末综合测试模拟试题含答案

这是一份2023-2024学年江苏省南京市南师附中树人学校九上物理期末综合测试模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．为了纪念欧姆的杰出贡献， 人们将他的名字作为一个物理量的单位 ， 这个物理量是
A．功B．电阻C．电流D．功率
2．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
3．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．只有高压线路才会发生触电
C．有人触电时，用干燥的竹竿或木棍将电线拨开
D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
4．电路两端电压增为原来的3倍，电路的电阻降为原来的0.5倍，在相同时间内，电流产生的热量是原来的（ ）
A．6倍B．9倍C．18倍D．1.5倍
5．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成．能实现身高越高身高仪示数越大且刻度均匀的电路是
A．

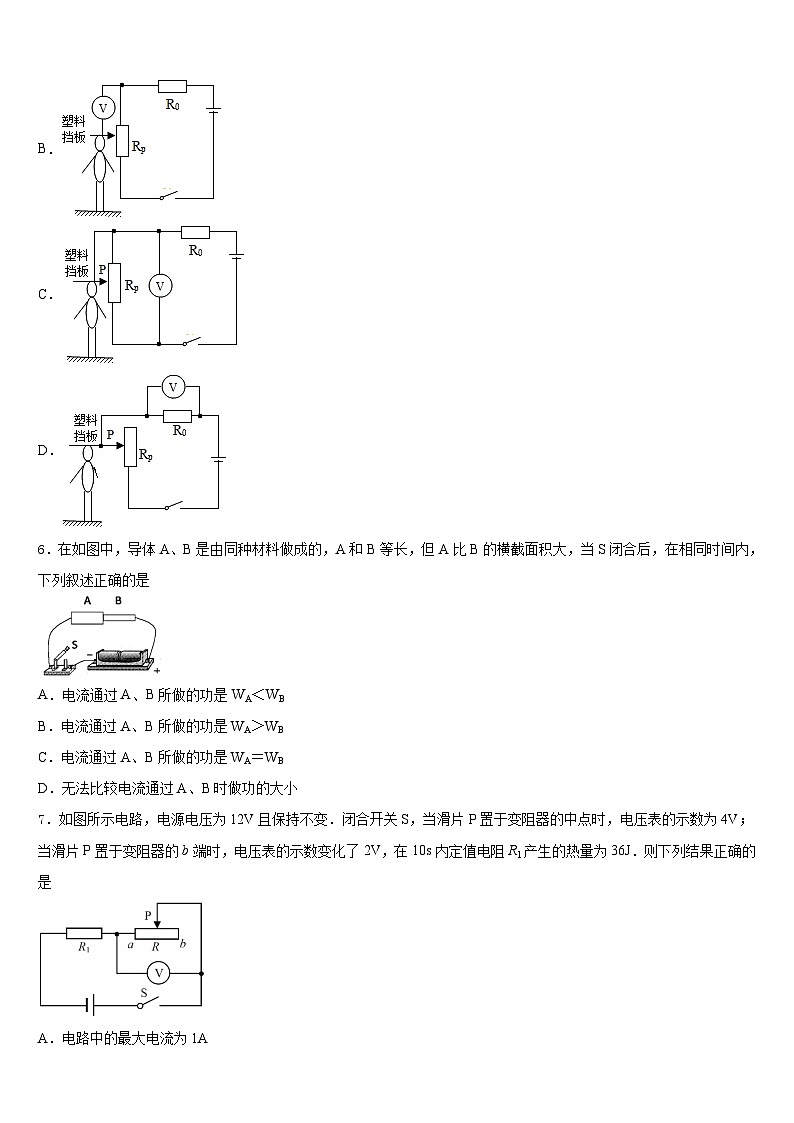

B．
C．
D．
6．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
7．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A

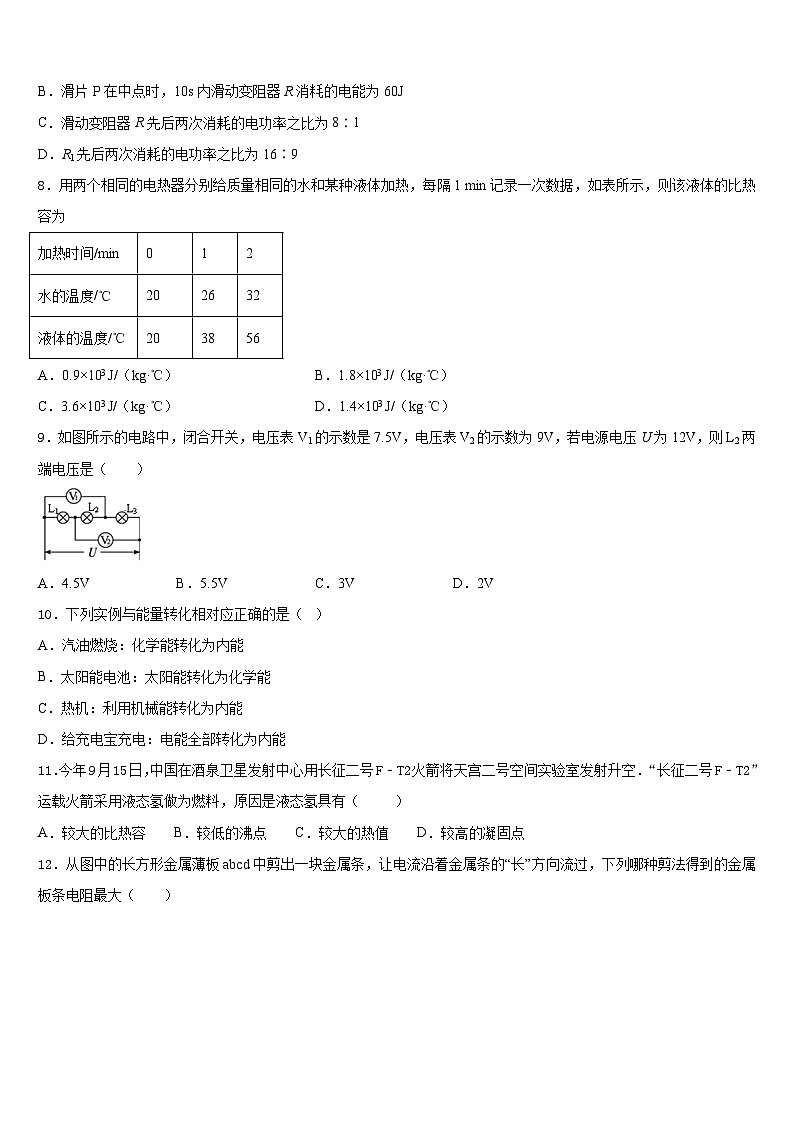

B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
8．用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1 min记录一次数据，如表所示，则该液体的比热容为
A．0.9×103 J/（kg·℃）B．1.8×103 J/（kg·℃）
C．3.6×103 J/（kg·℃）D．1.4×103 J/（kg·℃）
9．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（ ）
A．4.5VB．5.5VC．3VD．2V
10．下列实例与能量转化相对应正确的是（ ）
A．汽油燃烧：化学能转化为内能
B．太阳能电池：太阳能转化为化学能
C．热机：利用机械能转化为内能
D．给充电宝充电：电能全部转化为内能
11．今年9月15日，中国在酒泉卫星发射中心用长征二号F﹣T2火箭将天宫二号空间实验室发射升空．“长征二号F﹣T2”运载火箭采用液态氢做为燃料，原因是液态氢具有（ ）
A．较大的比热容 B．较低的沸点 C．较大的热值 D．较高的凝固点
12．从图中的长方形金属薄板abcd中剪出一块金属条，让电流沿着金属条的“长”方向流过，下列哪种剪法得到的金属板条电阻最大（ ）
A．剪出abfe
B．剪出efcd
C．保留整块金属板
D．剪出阴影部分的细金属条
二、填空题（每题5分，共4题，20分）
13．某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是_____________J，在充电过程中，将电能转化为____________能储存．
14．如图甲所示的电路中，电源电压不变，灯泡 RL 的阻值小于变阻器 R2 的最大阻值，且 R1 的阻值是灯泡电阻 RL 的两倍，灯泡电阻不随温度发生变化．现只闭合 S2，滑动变阻器滑片 P 从 a 端滑到 b 端的过程中，变阻器 R2 的电功率与它两端电压的关系图线如图乙所示，滑动变阻器滑片到达 b 端时，R2 的功率为此时电路总功率的 80%，则此时 RL:R2 =____；若同时闭合 S1、S2、S3，电路消耗的最小总功率为______W．
15．工厂里的冷却塔大多用水作为冷却物质，是因为水的____较大。
16．人们发现内能可以做功，并制造了各种利用内能做功的机械—热机。
（1）以下机械不属于热机的是（_____）
A．蒸汽机 B．内燃机 C．喷气发动机 D．电动机
（2）以下是四冲程的汽油机的工作示意图，其中进气门关闭，排气门打开，活塞向上运动的是______冲程；做功冲程主要是把______能转化成______能。
（3）柴油机是通过压缩空气直接点燃柴油，在吸气冲程中从进气门吸进的是______(选填“空气”或“空气和柴油”)。
三、实验题（共12分）
17．（4分）小明要测量额定电压为2.5V的小灯泡正常发光时的电阻，连接的电路如图甲所示：

（1）要用电压表测量小灯泡两端的电压，电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确；
（________）
（2）闭合开关后，灯泡不亮，若观察到____________，则电路连接无误且无故障；
（3）实验过程中，当电压表示数为2.1V时，为使小灯泡正常发光，应将滑动变阻器的滑片向_______移动，当电压表示数为2.5V时，电流表示数如图乙所示，则灯丝的电阻约为_______Ω；
18．（4分）在探究“电流通过导体产生热量的影响因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较__________________（选填“温度计示数变化”或“加热时间”）比较相同时间内不同电流产生的热量多少；
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）；
由此得出结论：__________________；
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中________（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻__________联.（本题中，三个烧瓶中装入等质量的煤油）；
19．（4分）在做“探究电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置。两个相同且透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化。
（1）实验中通过观察两个U型管中_________的变化来比较电流通过电阻丝产生的热量的多少，这种实验方法叫做________。
（2）甲实验中通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_____________越大，产生的热量越多。
（3）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的____________越大，产生的热量越多。
（4）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是：______。
四、作图题（共16分）
20．（8分）图中表示可以遥控的LED夜灯，其内部设置与遥控器匹配的无线接收模块，无线接收模块是控制LED夜灯亮灭的开关．请按正常使用情况将B图中元件连接完整．
________
21．（8分）根据下图的实物电路在方框内画出对应的电路图。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，R1＝6Ω，R2＝20Ω，R3＝30Ω，电源电压保持不变。当 S1、S2 都闭合时， 电流表的示数是 0.6A，求：
(1)电源电压是多少？
(2)这时 R2 中的电流是多少？
(3)当 S1、S2 都断开时，1 分钟 R1 产生的热量是多少？
23．（12分）有一新型的电热足浴器。其铭牌上的部分信息如表。 (c水=4.2×103J/(kg·℃)
（1）求电热足浴器正常工作时的电阻；
（2）用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；
（3）若此足浴器在200V电压下使用，实际功率多大?
（4）若此足浴器在200V电压下使用时，需500s才能将(2)问中的水从20℃加热到40℃，求这个电热足浴器的加热效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、C
4、C
5、A
6、A
7、D
8、D
9、A
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、2.16×105 化学
14、1:4 15
15、比热容
16、D 排气 内 机械 空气
三、实验题（共12分）
17、 电流表、电压表均有示数 右 8.3
18、温度计示数变化 同一导体，在通电时间相等时，电流越大产生的热量越多 B 串
19、液面高度 转换法 电阻 电流 空气盒气密性不好
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、 (1)18V(2)0.9A (3)90J
23、 (1)40Ω ； (2)4.2×105J ； (3)1000W ； (4)84%
加热时间/min
0
1
2
水的温度/℃
20
26
32
液体的温度/℃
20
38
56
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6
额定电压
220V
额定功率
1210W
容积
7L
