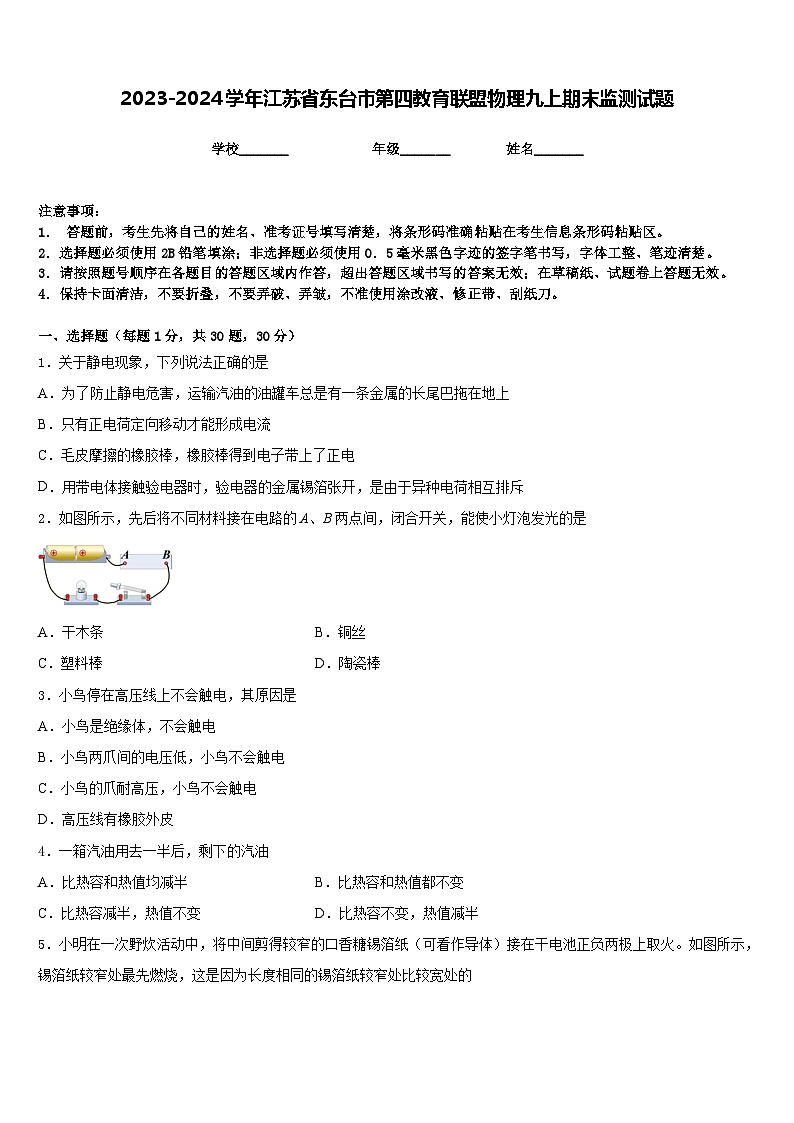

2023-2024学年江苏省东台市第四教育联盟物理九上期末监测试题含答案

这是一份2023-2024学年江苏省东台市第四教育联盟物理九上期末监测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．关于静电现象，下列说法正确的是
A．为了防止静电危害，运输汽油的油罐车总是有一条金属的长尾巴拖在地上
B．只有正电荷定向移动才能形成电流
C．毛皮摩擦的橡胶棒，橡胶棒得到电子带上了正电
D．用带电体接触验电器时，验电器的金属锡箔张开，是由于异种电荷相互排斥
2．如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是
A．干木条B．铜丝
C．塑料棒D．陶瓷棒
3．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
4．一箱汽油用去一半后，剩下的汽油
A．比热容和热值均减半B．比热容和热值都不变
C．比热容减半，热值不变D．比热容不变，热值减半

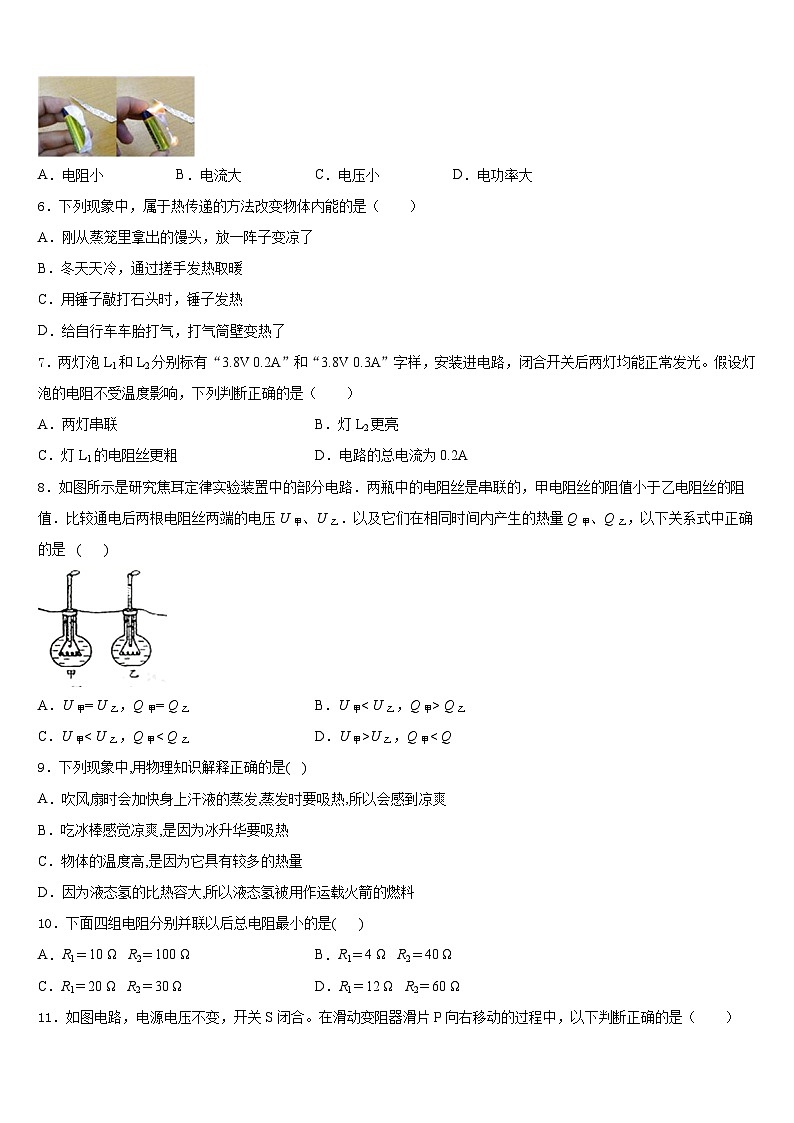

5．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸（可看作导体）接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的
A．电阻小B．电流大C．电压小D．电功率大
6．下列现象中，属于热传递的方法改变物体内能的是（ ）
A．刚从蒸笼里拿出的馒头，放一阵子变凉了
B．冬天天冷，通过搓手发热取暖
C．用锤子敲打石头时，锤子发热
D．给自行车车胎打气，打气筒壁变热了
7．两灯泡L1和L2分别标有“3.8V 0.2A”和“3.8V 0.3A”字样，安装进电路，闭合开关后两灯均能正常发光。假设灯泡的电阻不受温度影响，下列判断正确的是（ ）
A．两灯串联B．灯L2更亮
C．灯L1的电阻丝更粗D．电路的总电流为0.2A
8．如图所示是研究焦耳定律实验装置中的部分电路．两瓶中的电阻丝是串联的，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝两端的电压U 甲、U 乙．以及它们在相同时间内产生的热量Q甲、Q乙，以下关系式中正确的是 ( )
A．U甲= U 乙，Q甲= Q乙B．U甲< U 乙，Q甲> Q乙
C．U甲< U 乙，Q甲< Q乙D．U甲>U 乙，Q甲< Q
9．下列现象中,用物理知识解释正确的是( )
A．吹风扇时会加快身上汗液的蒸发,蒸发时要吸热,所以会感到凉爽
B．吃冰棒感觉凉爽,是因为冰升华要吸热
C．物体的温度高,是因为它具有较多的热量
D．因为液态氢的比热容大,所以液态氢被用作运载火箭的燃料
10．下面四组电阻分别并联以后总电阻最小的是( )
A．R1＝10 Ω R2＝100 ΩB．R1＝4 Ω R2＝40 Ω
C．R1＝20 Ω R2＝30 ΩD．R1＝12 Ω R2＝60 Ω

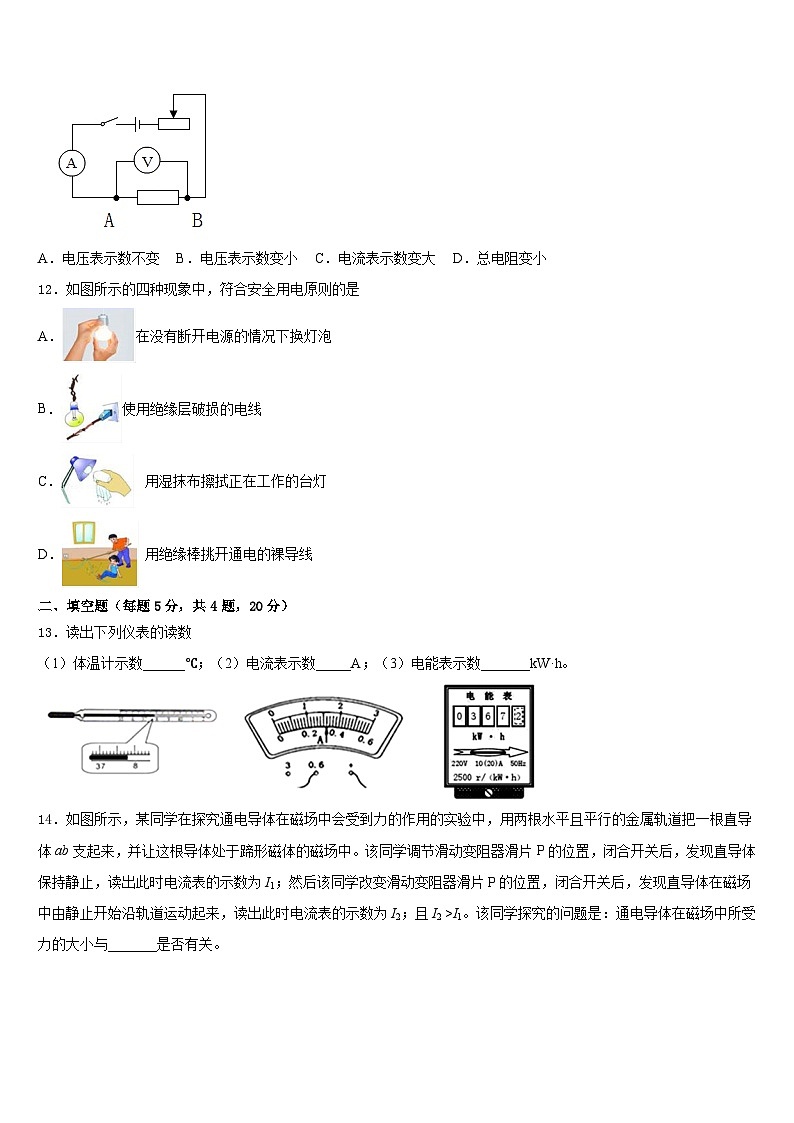

11．如图电路，电源电压不变，开关S闭合。在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（ ）
A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小
12．如图所示的四种现象中，符合安全用电原则的是
A．在没有断开电源的情况下换灯泡
B．使用绝缘层破损的电线
C． 用湿抹布擦拭正在工作的台灯
D． 用绝缘棒挑开通电的裸导线
二、填空题（每题5分，共4题，20分）
13．读出下列仪表的读数
（1）体温计示数______℃；（2）电流表示数_____A；（3）电能表示数_______kW·h。

14．如图所示，某同学在探究通电导体在磁场中会受到力的作用的实验中，用两根水平且平行的金属轨道把一根直导体ab支起来，并让这根导体处于蹄形磁体的磁场中。该同学调节滑动变阻器滑片P的位置，闭合开关后，发现直导体保持静止，读出此时电流表的示数为I1；然后该同学改变滑动变阻器滑片P的位置，闭合开关后，发现直导体在磁场中由静止开始沿轨道运动起来，读出此时电流表的示数为I2；且I2 >I1。该同学探究的问题是：通电导体在磁场中所受力的大小与_______是否有关。
15． (1)如图所示，电能表的示数为______kW·h；
(2)如图所示，电阻箱的示数为______Ω。
16．如图所示，是“比较水和食用油的吸热能力”的实验装置。图中相同的烧杯所装水和食用油的体积__________(选填“相同”或“不同”)，用规格相同的电加热器分别对水和食用油加热，则在相同的时间内水和食用油吸收的热量__________(选填“相同”或“不同”)。若让质量相等的水和食用油，升高相同的温度时，__________(选填“水”或“食用油”)加热的时间更长。
三、实验题（共12分）
17．（4分）小明探究“电流跟电阻的关系”的实验电路如图所示。他在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干．
（1）用笔画线代替导线，将实物图补充完整。（要求滑片P向左移动时电流表示数变大）
（_______）
（2）在连接电路的过程中，开关应处于_______状态。闭合开关前，应将滑动变阻器滑片滑到最_______端（选填“左”或“右”）．滑动变阻器在此实验中的主要作用是_______。
（3）在电路连接好后，闭合开关，发现电压表无示数，电流表有示数，且电路中只有一处故障，则故障原因可能是_______。
（4）故障排除后，小明将10Ω的定值电阻换成20Ω的定值电阻后，同时应将滑动变阻器的滑片P向_______端（选填“A”或“B”）移动，使电压表示数为2V 时，再读出电流表示数。
（5）当小明改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（________）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
18．（4分） “测量未知定值电阻 的阻值”实验中，请回答如下问题：
（1）请按图的电路图连接对应的实物图__________．

（2）闭合开关前，滑动变阻器的滑片P应移至________（填“a”或“b”）端；用开关试触发现电流表．电压表分别出现了如图a、b所示情况，则电流表产生此现象的原因是________；电压表产生此现象的原因是________．

（3）实验时，若要让电流表示数变大，滑动变阻器的滑片P应向________端滑动．（填“a”或“b”）
（4）小明将电压表、电流表改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是____ V，电流表的读数是______A，被测电阻Rx的阻值是____ Ω．

（5）小明为全班首先获得测得结果而高兴，准备整理实验器材结束实验．你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？ ________．
（6）在本实验中，移动变阻器的滑片P，主要是改变__________．
A．电池的电压 B．滑动变阻器的电流 C．R两端的电压 D．R的电阻
19．（4分）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计的电路如图甲所示的电路。
（1）如果小灯泡的额定功率小于2W，电流表的量程应选________（选填“0~0.6A”或“0~3A”）。
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)。（______________）
（3）在实验中，若电压表示数为2V，则灯泡的实际功率________额定功率(选填“>”、<”或“=”）。
（4）若滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱是D和________，当小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为________。
（5）另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①________________________；
②___________________。
四、作图题（共16分）
20．（8分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
（_______）
21．（8分）如图甲是小豆家新换的--款多功能插座，由两孔插座、三孔插座和USB接口组合而成。图乙方框内是其内部示意图，“”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，方框内导线只允许连在接线柱上。
（______________）
五、计算题（共22分）
22．（10分）小桂家买了一辆电动汽车（如图中所示），下表是这种汽车的主要参数。（g取10N/kg）
某天，小桂妈妈开车送他去学校，小桂注意到电动汽车在某平直路面上匀速直线行驶时速度为54km/h，行驶时间为1min，已知小桂和他妈妈总质量为100kg，求：
(1)这段时间内牵引力所做的功是多少J？
(2)若这1分钟内电动汽车消耗的电能为0.25kW•h，则电动机的效率是多少？
23．（12分）如图（1）所示，如果用一个电阻R替代两个电阻R1，R2接入电路后，整个电路中的各个物理量保持不变，则电阻R就可以等效替代电阻R1、R2并联．电阻R的大小就等于电阻R1、R2并联后的总电阻．如图（2）示，电源电压保持不变，滑动变阻器的最大阻值为10Ω，定值电阻R的阻值为5Ω，闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6A，求：
（1）电源电压；
（2）滑变阻器的滑片P滑至a点时，电路中消耗的总功率
（3）滑动变阻器的滑片P滑至中点时，电流表的示数
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、B
5、D
6、A
7、B
8、C
9、A
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、37.8 0.32 367.2
14、电流大小
15、2020.1 360
16、不同 相同 水
三、实验题（共12分）
17、 断开 右 控制电阻两端电压一定 R短路 B C
18、 电流表所选量程较小 电压表的正负接线柱接反了 没有；多次实验，求平均值，较少所测电阻误差 BC
19、0~0.6A < A 1.52 连接电路时，开关没有断开 滑片P没有滑到接入电路阻值最大处
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)7.29×105J；(2)81%。
23、（1）6V（2）10.8W（3）0.8A
实验次数
电阻R/Ω
电流I/A
1
10
0.2
2
20
0.1
3
50
空车质量
800kg
电池容量
44 kW•h
所受阻力与汽车总重的比值
0.09
