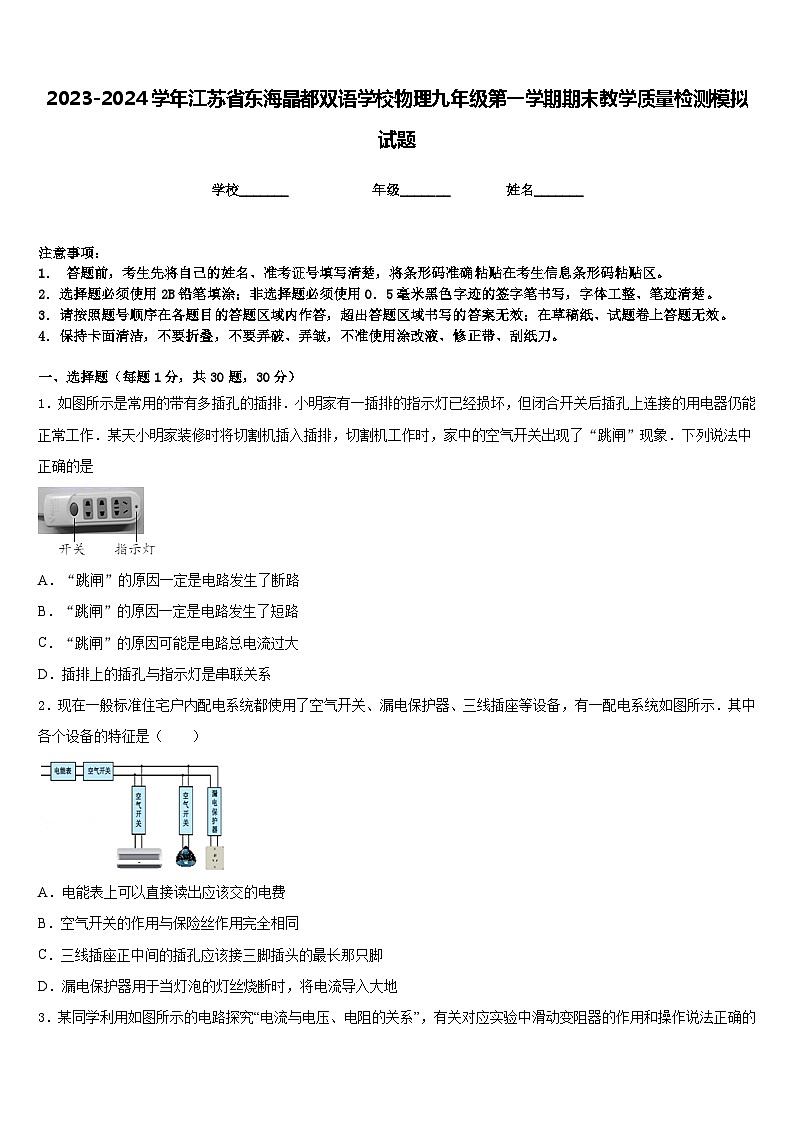

2023-2024学年江苏省东海晶都双语学校物理九年级第一学期期末教学质量检测模拟试题含答案

这是一份2023-2024学年江苏省东海晶都双语学校物理九年级第一学期期末教学质量检测模拟试题含答案，共9页。试卷主要包含了汽车行驶时驾驶员必须系好安全带，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是常用的带有多插孔的插排．小明家有一插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍能正常工作．某天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．下列说法中正确的是
A．“跳闸”的原因一定是电路发生了断路
B．“跳闸”的原因一定是电路发生了短路
C．“跳闸”的原因可能是电路总电流过大
D．插排上的插孔与指示灯是串联关系
2．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝作用完全相同
C．三线插座正中间的插孔应该接三脚插头的最长那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地

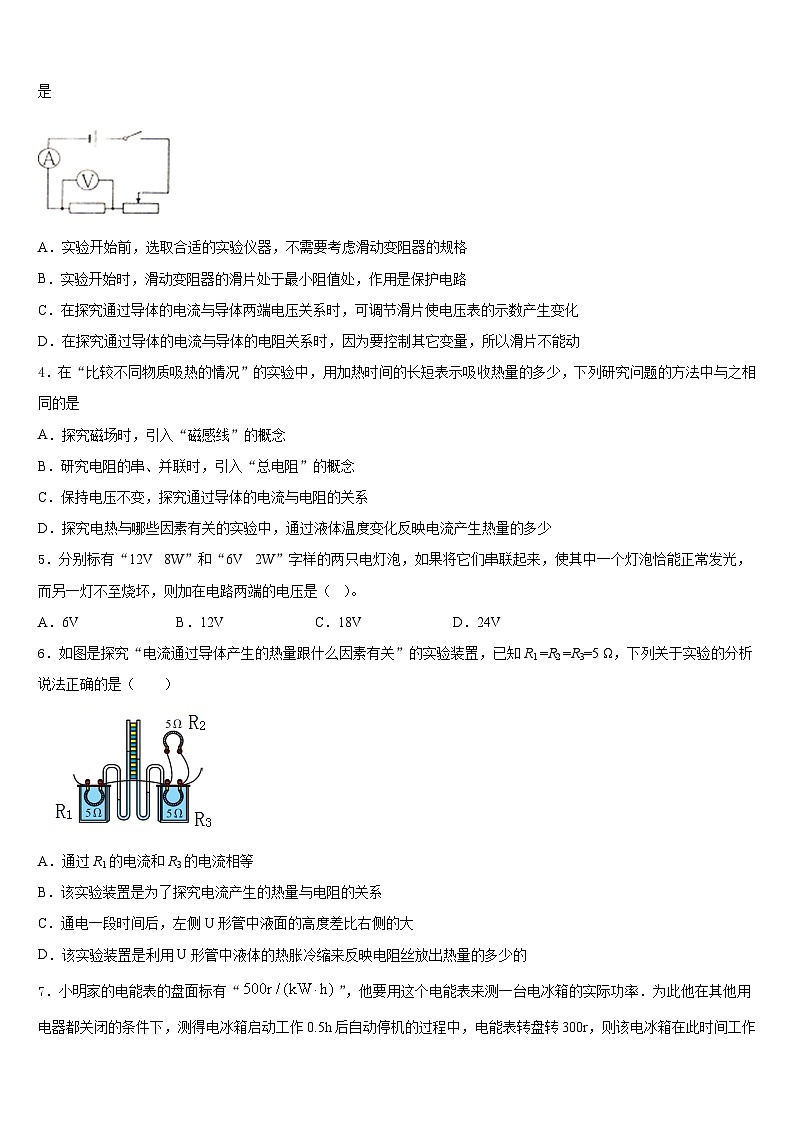

3．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化
D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
4．在“比较不同物质吸热的情况”的实验中，用加热时间的长短表示吸收热量的多少，下列研究问题的方法中与之相同的是
A．探究磁场时，引入“磁感线”的概念
B．研究电阻的串、并联时，引入“总电阻”的概念
C．保持电压不变，探究通过导体的电流与电阻的关系
D．探究电热与哪些因素有关的实验中，通过液体温度变化反映电流产生热量的多少
5．分别标有“12V 8W”和“6V 2W”字样的两只电灯泡，如果将它们串联起来，使其中一个灯泡恰能正常发光，而另一灯不至烧坏，则加在电路两端的电压是（ ）。
A．6VB．12VC．18VD．24V
6．如图是探究“电流通过导体产生的热量跟什么因素有关”的实验装置，已知R1 =R2 =R3=5 Ω，下列关于实验的分析说法正确的是（ ）
A．通过R1的电流和R3的电流相等
B．该实验装置是为了探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
7．小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（ ）
A．0.12kWB．1. 2kwC．53kWD．350kW

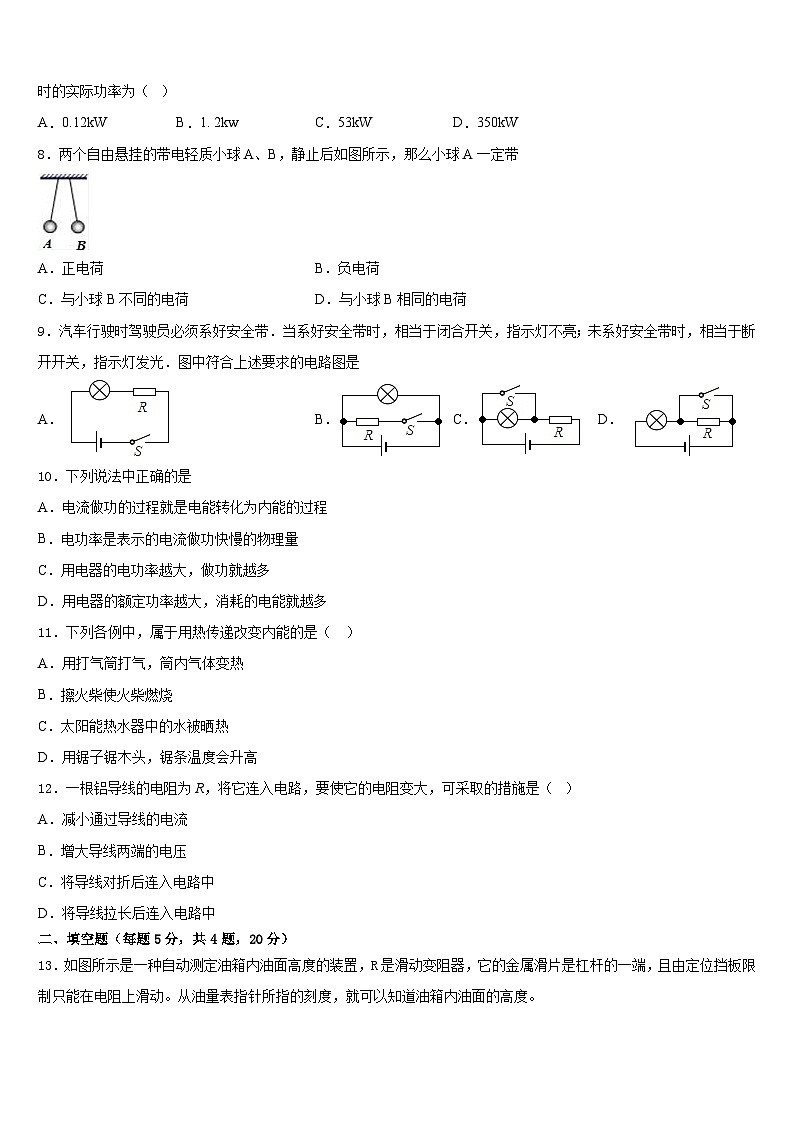

8．两个自由悬挂的带电轻质小球A、B，静止后如图所示，那么小球A一定带
A．正电荷B．负电荷
C．与小球B不同的电荷D．与小球B相同的电荷
9．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A．B．C．D．
10．下列说法中正确的是
A．电流做功的过程就是电能转化为内能的过程
B．电功率是表示的电流做功快慢的物理量
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
11．下列各例中，属于用热传递改变内能的是（ ）
A．用打气筒打气，筒内气体变热
B．擦火柴使火柴燃烧
C．太阳能热水器中的水被晒热
D．用锯子锯木头，锯条温度会升高
12．一根铝导线的电阻为R，将它连入电路，要使它的电阻变大，可采取的措施是（ ）
A．减小通过导线的电流
B．增大导线两端的电压
C．将导线对折后连入电路中
D．将导线拉长后连入电路中
二、填空题（每题5分，共4题，20分）
13．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度，就可以知道油箱内油面的高度。
油量表可以用______表改装而成。油量表的零刻度线是否与电流表原零刻度线相重合：______(填“是”或“不是”).油量表的刻度值从左往右是逐渐_____(填“增大”或“减小”)的。
14．如图是某轻轨车站的设计方案，与站台连接的轨道有一个小的坡度。从能量利用的角度看，这种设计的优点是：机车进站时的部分_____能转化为重力势能，减少因刹车损耗的机械能；机车出站时储存的重力势能又转化为_____能，_____(选填“能”或“不能”)起到节能的作用。
15．汽车散热器常用水作为冷却剂，这是利用了水的比热容较__（选填“大”或“小”）的性质；当汽车散热器散热时，通过__方式改变了水的内能。
16．如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花会着火，请你用所学知识解释这个现象：_____．
三、实验题（共12分）
17．（4分）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计的电路如图甲所示的电路。
（1）如果小灯泡的额定功率小于2W，电流表的量程应选________（选填“0~0.6A”或“0~3A”）。
（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)。（______________）
（3）在实验中，若电压表示数为2V，则灯泡的实际功率________额定功率(选填“>”、<”或“=”）。
（4）若滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱是D和________，当小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为________。
（5）另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①________________________；
②___________________。
18．（4分）测定滑轮组的机械效率，现准备有动滑轮、定滑轮、铁架台、细绳和钩码等器材：
(1)实验还需要的测量工具有_________和__________。某实验小组利用如图装置测滑轮组机械效率，记录数据如下表：
(2)实验时，应沿竖直方向___________拉动弹簧测力计；
(3)第2次实验中，拉力做的总功是____J，滑轮组做的有用功是___J，滑轮组的机械效率η=_____（结果保留一位小数）；
(4)由记录数据分析，两次机械效率不同的主要原因是________________。
19．（4分）快速充电技术
智能手机的日益进步，使手机的耗电量急速上升，为保证手机的续航时间，其内部搭载电池的容量也日益增大，如何快速将手机充满电呢?于是，手机快速充电技术应运而生。
手机电池容量等于充电电流与充电时间的乘积，即:
手机电池容量=充电电流×充电时间
智能手机的电池容量普遍在3000mAh上下，若充电电流为1A，则为电池充满电需要3小时左右，快充技术能将时间压缩到1小时左右，而就在最近，这项技术又有新突破，现在已经出现只需要半个多小时即可将一块容量为5000mAh的电池完全充满的快充技术。从物理学角度看，充电功率等于充电电压与充电电流的乘积。在电池容量一定的情况下，功率大小标志着充电的快慢，当前缩短充电时间的方式主要有以下三种:
1电流恒定、增大电压:普通充电器电流维持在1A的条件下，将220V电源电压降至5V充电器电压，5V充电器电压再降到电池电压。当充电器电压增至9v时，理论上可以将充电时间压缩到50%，但是由于手机内部需要进行一次降压过程，而这一过程会放出较多的热量，导致充电器、手机发热。
2电压恒定、增大电流:该技术在恒定的低电压条件下，通过增加多条并联电路，提高电流总和值。电路并联分流之后，每部分模块承担的电功率并不大，可以很好地控制电路散热，避免手机发烫。
3将上述两种方案合并的快充技术:充电器内部芯片和手机沟通后，确认手机支持何种快充方案，然后以对应的方案为手机充电。例如图22中的充电器就支持两种快充方案。
随着快速充电技术的不断进步，未来还将有更多更大功率，兼容性更强，发热更小，更便携的充电器不断问世，为大屏养手机多样华、实用化的推广提供保障。
请根据上述阅读材料，回答下列各题:
（1）充电器为手机充电时，电流通过电池，把电能转化为_____能;在电池容量一定的情况下，_____标志着充电的快慢。
（2）图所示的充电器的最大输出功率是__________W。
（3）若用1小时就能将电池容量是5000mAh的手机充满电，则充电电流为__________A。
四、作图题（共16分）
20．（8分）请根据如图所示的电路图，将图中的实物图用笔画代替导线连接起来。要求：滑动变阻器滑片向左滑动时，电阻变小。
（______）
21．（8分）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．
（______）
五、计算题（共22分）
22．（10分）安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用。如图所示，一太阳能热水器内装有体积为200L、温度为20℃的水，在阳光照射一段时间后，水温升高到70℃。[ρ水＝1.0×10³kg/m³，c水＝4.2×10³J/(kg·℃)，q干木柴＝1.2×107J/kg]
(1)水吸收的太阳能是多少？
(2)若这些热量由干木柴完全燃烧来获得，且放出的热量有60%被水吸收，求干木柴的质量是多少(保留到小数点后1位)？
23．（12分）如图所示，甲图为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙图为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数和电路消耗的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、D
5、B
6、C
7、B
8、D
9、C
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、电流 不是 增大
14、动 动 能
15、大 热传递
16、活塞下压对气体做功，机械能转化为内能，温度卉高达到着火点使 棉花燃
烧
三、实验题（共12分）
17、0~0.6A < A 1.52 连接电路时，开关没有断开 滑片P没有滑到接入电路阻值最大处
18、刻度尺 弹簧测力计 匀速 0.72 0.6 83.3% 被提升的钩码重力不同
19、化学 输入电流 50 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×107J；(2)5.8kg。
23、（1）12V；（2）40Ω；（3）1.2A， 14.4W。
序号
钩码重G/N
钩码上升高度h/m
绳端拉力F/N
绳端移动距离s/m
机械效率η/%
①
4
0.1
1.8
0.3
74.1
②
6
0.1
2.4
0.3
