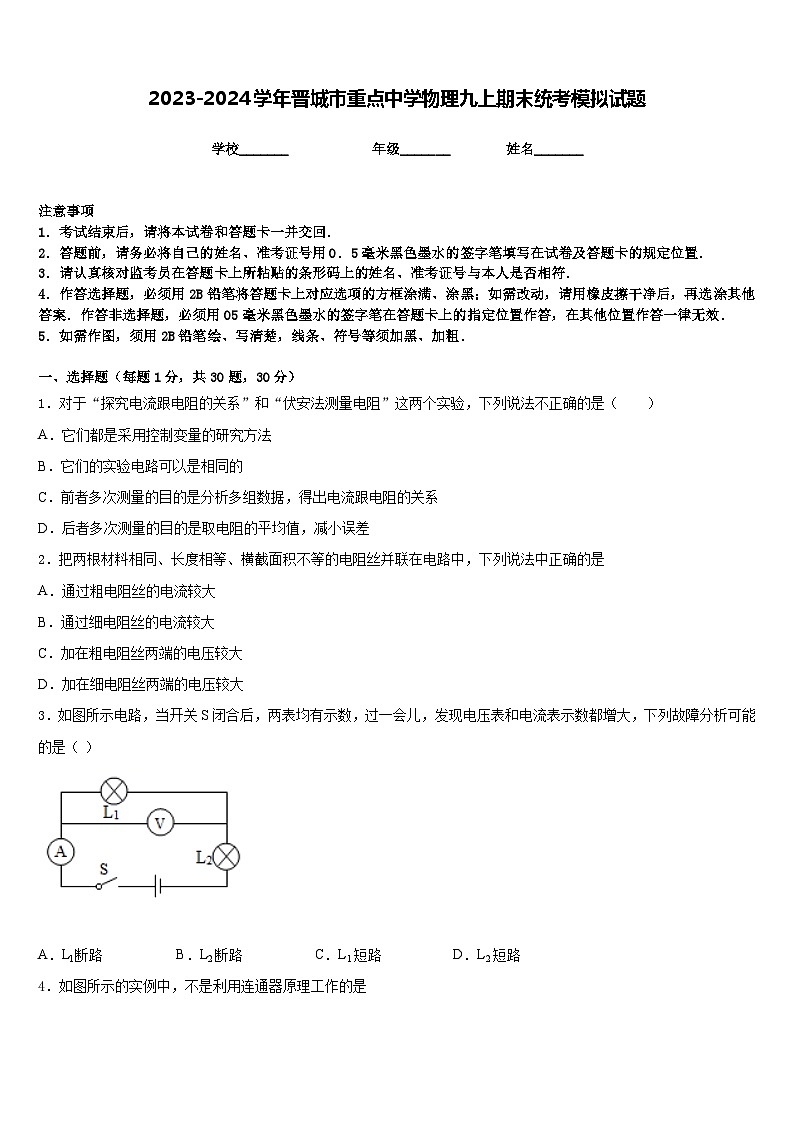

2023-2024学年晋城市重点中学物理九上期末统考模拟试题含答案
展开
这是一份2023-2024学年晋城市重点中学物理九上期末统考模拟试题含答案，共9页。试卷主要包含了下列关于内能的说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是（ ）
A．它们都是采用控制变量的研究方法
B．它们的实验电路可以是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
2．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是
A．通过粗电阻丝的电流较大
B．通过细电阻丝的电流较大
C．加在粗电阻丝两端的电压较大
D．加在细电阻丝两端的电压较大
3．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（ ）
A．Ll断路B．L2断路C．L1短路D．L2短路

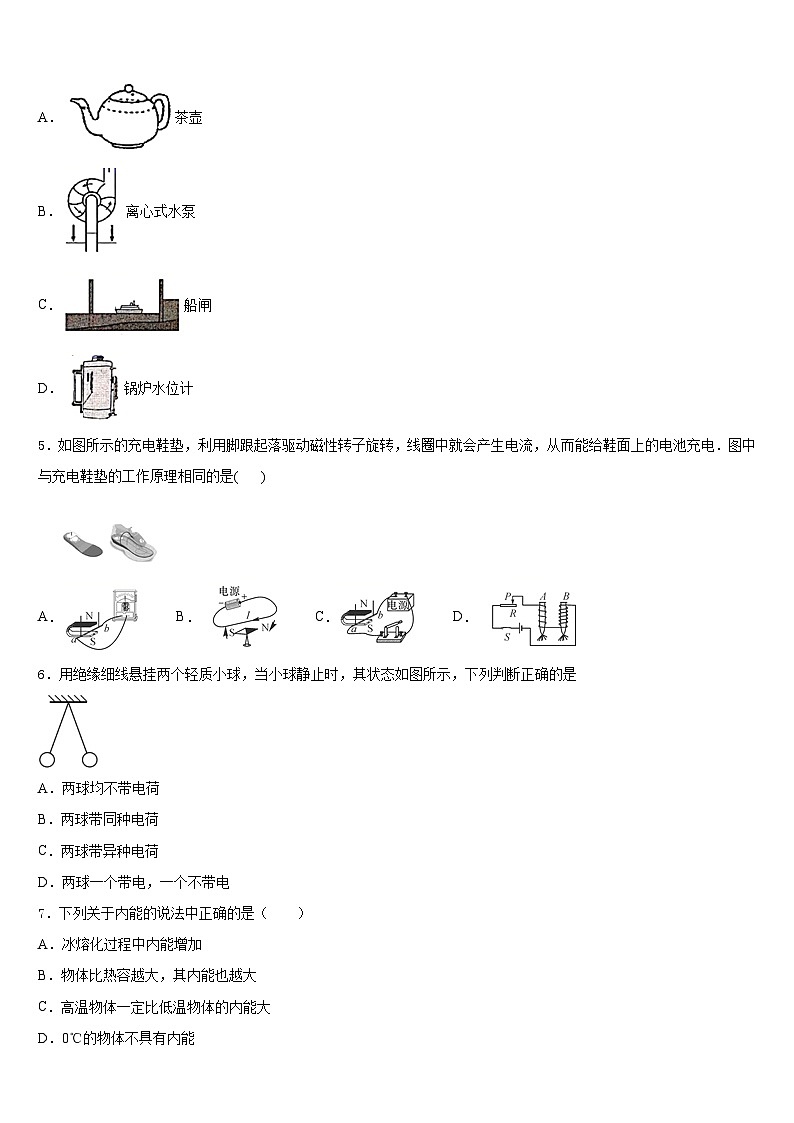

4．如图所示的实例中，不是利用连通器原理工作的是
A．茶壶
B．离心式水泵
C．船闸
D．锅炉水位计
5．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电．图中与充电鞋垫的工作原理相同的是( )
A．B．C．D．
6．用绝缘细线悬挂两个轻质小球，当小球静止时，其状态如图所示，下列判断正确的是
A．两球均不带电荷
B．两球带同种电荷
C．两球带异种电荷
D．两球一个带电，一个不带电
7．下列关于内能的说法中正确的是（ ）
A．冰熔化过程中内能增加
B．物体比热容越大，其内能也越大
C．高温物体一定比低温物体的内能大
D．0℃的物体不具有内能

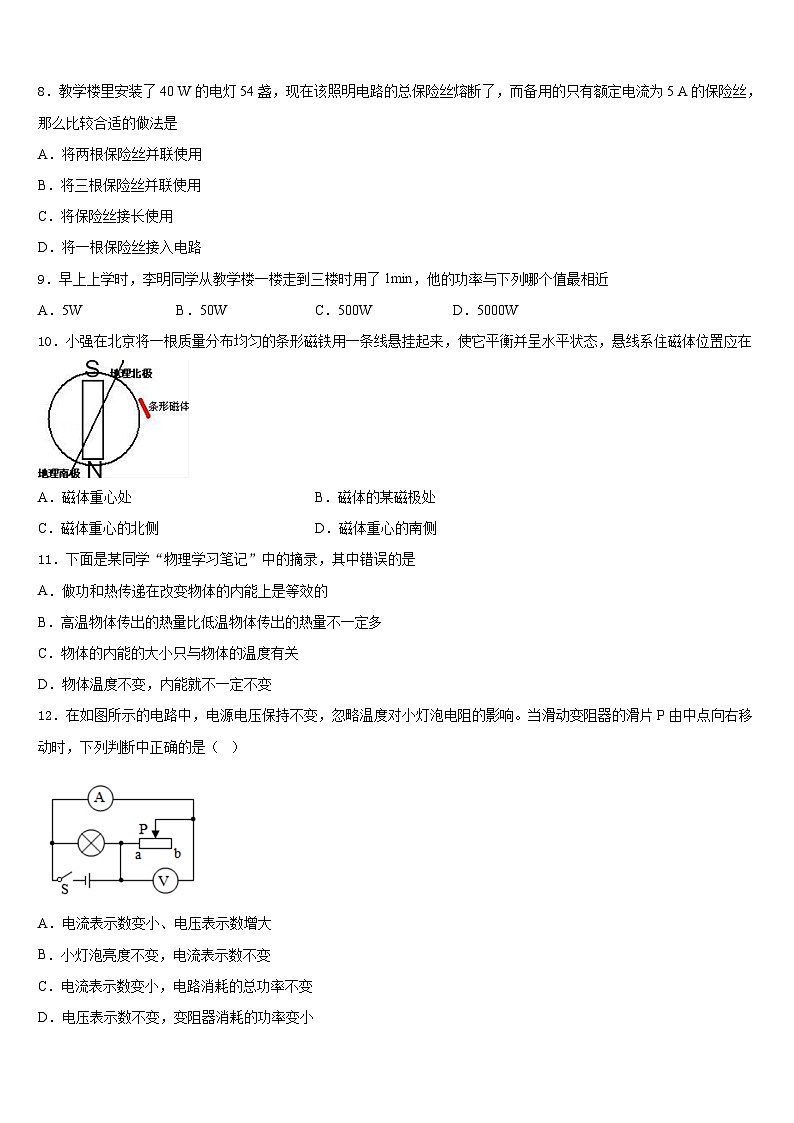

8．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是
A．将两根保险丝并联使用
B．将三根保险丝并联使用
C．将保险丝接长使用
D．将一根保险丝接入电路
9．早上上学时，李明同学从教学楼一楼走到三楼时用了1min，他的功率与下列哪个值最相近
A．5WB．50WC．500WD．5000W
10．小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体位置应在
A．磁体重心处B．磁体的某磁极处
C．磁体重心的北侧D．磁体重心的南侧
11．下面是某同学“物理学习笔记”中的摘录，其中错误的是
A．做功和热传递在改变物体的内能上是等效的
B．高温物体传出的热量比低温物体传出的热量不一定多
C．物体的内能的大小只与物体的温度有关
D．物体温度不变，内能就不一定不变
12．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（ ）
A．电流表示数变小、电压表示数增大
B．小灯泡亮度不变，电流表示数不变
C．电流表示数变小，电路消耗的总功率不变
D．电压表示数不变，变阻器消耗的功率变小
二、填空题（每题5分，共4题，20分）
13．现有一个电压不变的电源，两个定值电阻R1、R2。先将这两个电阻以某种方式连接到电源上，R1消耗的功率为P0；再将它们以另一种方式连接到该电源上，R1消耗的功率为16P0 ；两种连接方式中均有电流通过R2。则先后两种连接方式中，R1两端的电压U1：U2′＝____， R2消耗的功率P2:P2′＝____ 。
14． “可燃冰”作为新型能源有着巨大的开发使用潜力，1kg“可燃冰”完全燃烧放出的热量为4. 2×108J，若需要8. 4×109J的热量应该完全燃烧_________kg的“可燃冰”，若这些热量60%被水吸收，可使_________kg的水从0℃升高到100℃。
15．如图所示是某晶体熔化时温度随时间变化的图象，根据图象可以判断：物体在 t4 时刻的 内能_____（选填“大于”、“小于”或“等于”）在 t2 时刻的内能，理由______。
16．某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于_____（选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为1：50，则电阻R0和R1的比值为_____．
三、实验题（共12分）
17．（4分）小明在 “测量小灯泡的电功率" 的实验中， 己知小灯泡的额定电压为2.5V，额定电功率小于l.5W，电源电压恒定不变．
（1）小明所连接的实物电路如图甲所示，请以笔画线代替导线，完成电路连接．
（__________）
（2）小明移动滑动变阻器的滑片使电压表的示数为 2.5V， 此时小灯泡正常发光， 电流表的示数如图乙所示，电流是________A，则小灯泡的额定功率是________W。
（3）若为了测量小灯泡发光较暗时的实际功率，小明应将滑动变阻器的滑片向阻值________（“增大”或“减小”）的方向移动，并测量相关物理量进行计算。
（4）小明完成实验后，小亮同学向老师要了一个已知阻值为 R0的定值电阻和两个开关，借助部分现有器材，设计了图内所示的电路，也测出了小灯泡的额定功率，请完成下列实验步骤．
①闭合开关S，再闭合开关S2，移动滑片，使电压表的示数为________V；
②再断开开关________，闭合开关________，保持滑片的位置不变，读出电压表的示数U；
③小灯泡的额定功率的表达式为p额=________________（用己知量 R0和测量量U表示），
18．（4分）小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路。
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。（________）
（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，小灯泡的阻值是_______Ω（结果保留一位小数）。
（3）当电压值改变的时候，小灯泡的阻值___________（选填“变化”或“不变”）。
（4）小明又想测某未知电阻Rx的阻值，设计了如图丁所示电路（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。
实验步骤：
A．按照设计的电路图连接电路；
B．断开S2、闭合S1记录电流表示数为I1；
C．_____________________________________________。
表达式：Rx =___________（用已知和测量的物理量的符号表示）。
19．（4分）某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，电源电压恒为6V，额定电压为3.8V的待测小灯泡（电阻约为12Ω）。
(1)如图甲所示的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线（导线不能交叉）；
（____）
(2)排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为________W；
(3)该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（____）
四、作图题（共16分）
20．（8分）如图是某品牌榨汁机，为保证安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁，请再虚线方框内画出符合上述要求的电路图（榨汁机用电动机表示）
（______）
21．（8分）用笔画线表示导线，将图中的电灯（规格“220V 40W”）、开关（开关控制两盏灯）和插座（插座单独使用）接入家庭电路中。
（______）
五、计算题（共22分）
22．（10分）如图甲所示，是小赵妈妈为宝宝准备的暖奶器及其内部电路的结构示意图和铭牌，暖奶器具有加热、保温双重功能，当双触点开关连接触点1和2时为关闭状态，连接触点2和3时为保温状态，连接触点3和4时为加热状态（温馨提示：最适合宝宝饮用的牛奶温度为40℃）
(1)求电阻R2的阻值；
(2)把500g牛奶从20℃加热到40℃，求牛奶所吸收的热量（c牛奶＝4.0×103J/(kg·℃)）
(3)如图乙所示是暖奶器正常加热和保温过程中温度随时间变化的图像，求暖奶器在加热过程中的热效率。（结果保留到小数点后一位）
23．（12分）如图1示，电源电压恒定，滑动变阻器的规格为“30Ω 1A”，在AB间接入规格为“12V 12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光．
（1）求灯泡正常工作时通过的电流和电源电压．
（2）R0是如图2示的Ra和Rb之间任意取值的电阻，当在AB间接入电阻R0后，闭合开关，在保证电路安全的情况下，将滑片P从最右端向左滑动的过程中，电流表示数均出现过0.4A（电流表选择0﹣0.6A量程），求R0的取值范围及电压表示数的最大值和最小值．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、D
4、B
5、A
6、B
7、A
8、A
9、B
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、1:4 9:16
14、20
15、大于 晶体熔化时吸热，内能增加
16、保温 1：1
三、实验题（共12分）
17、 0.5 1.25 增大 2.5 S2 S1
18、 8.3 变化 再闭合，记录电流表示数
19、 1.14
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)242Ω；(2)4×104J；(3)90.9%。
23、（1）1A， 18V；（2）15Ω～25Ω， 12V、3V
