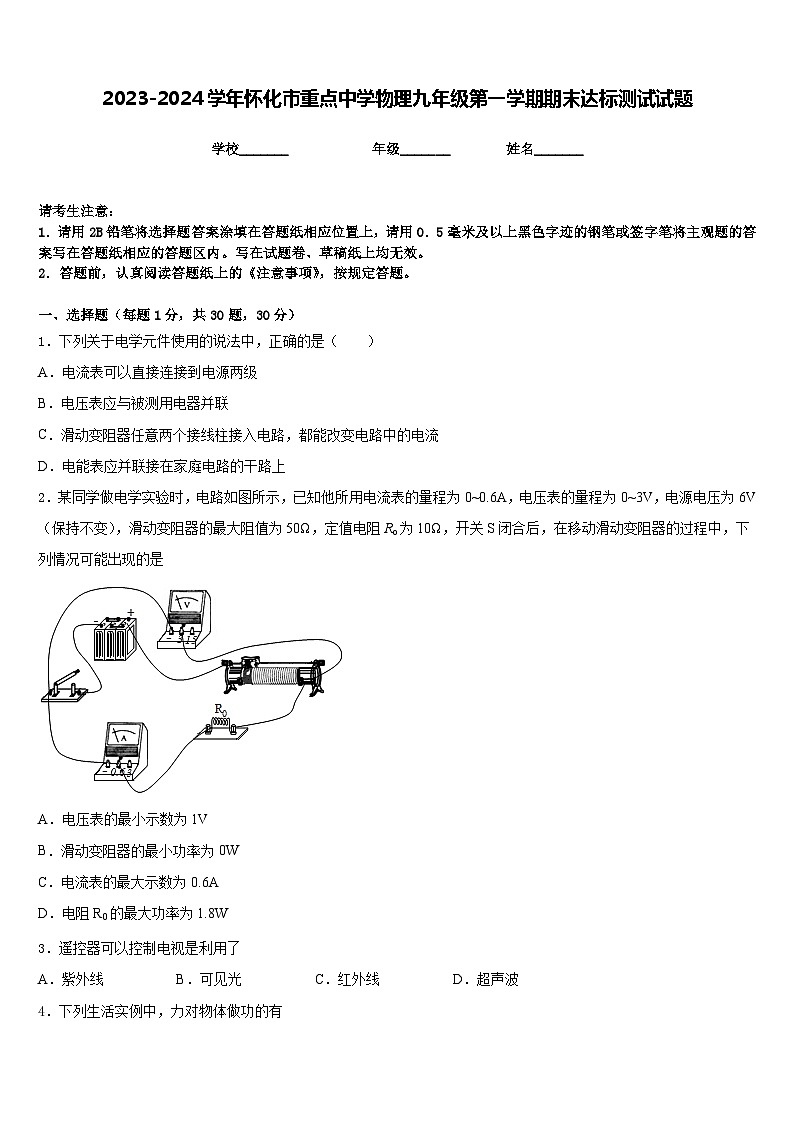

2023-2024学年怀化市重点中学物理九年级第一学期期末达标测试试题含答案

这是一份2023-2024学年怀化市重点中学物理九年级第一学期期末达标测试试题含答案，共9页。试卷主要包含了遥控器可以控制电视是利用了等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列关于电学元件使用的说法中，正确的是（ ）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是
A．电压表的最小示数为1V
B．滑动变阻器的最小功率为0W
C．电流表的最大示数为0.6A
D．电阻R0的最大功率为1.8W
3．遥控器可以控制电视是利用了
A．紫外线B．可见光C．红外线D．超声波

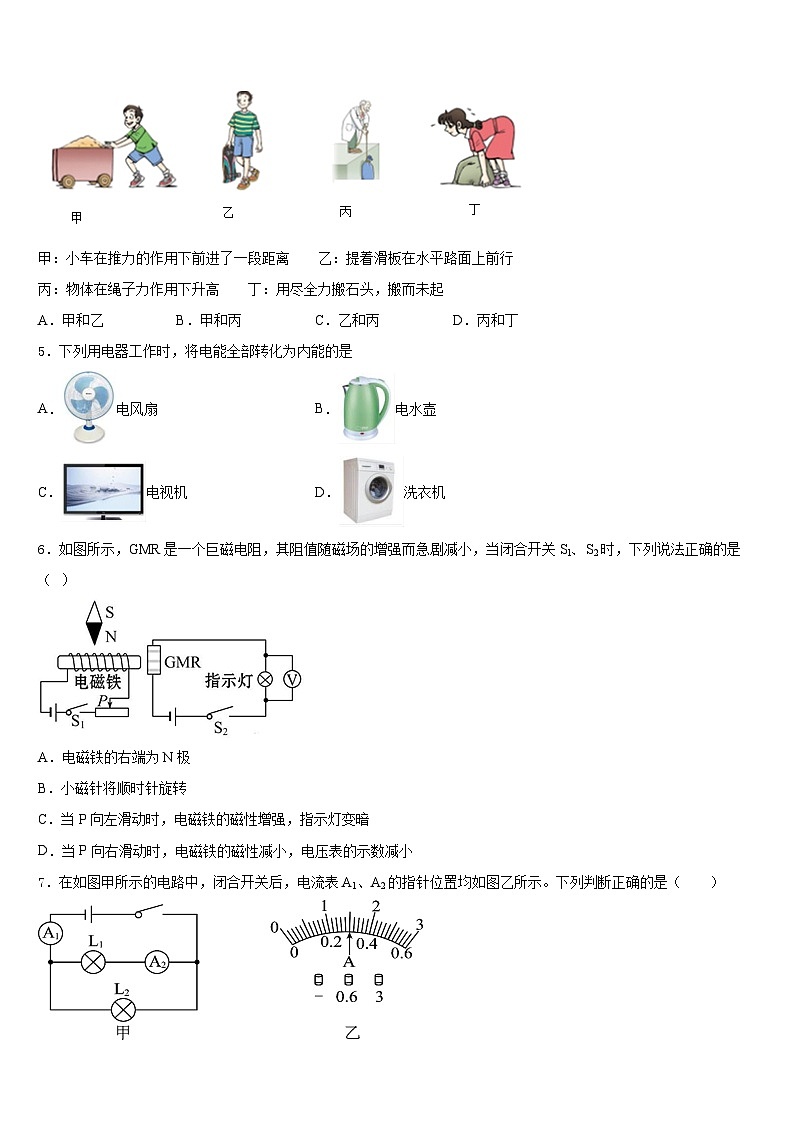

4．下列生活实例中，力对物体做功的有
甲：小车在推力的作用下前进了一段距离 乙：提着滑板在水平路面上前行
丙：物体在绳子力作用下升高 丁：用尽全力搬石头，搬而未起
A．甲和乙B．甲和丙C．乙和丙D．丙和丁
5．下列用电器工作时，将电能全部转化为内能的是
A．电风扇B．电水壶
C．电视机D．洗衣机
6．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
7．在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）

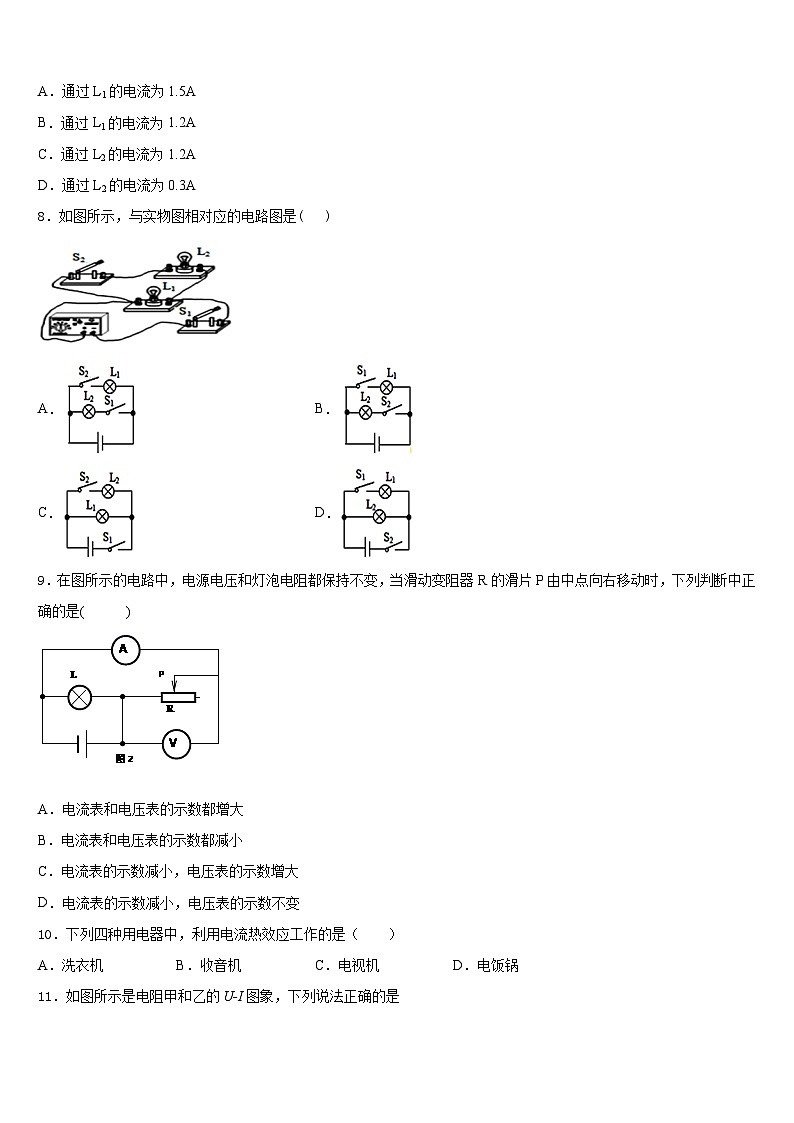

A．通过L1的电流为1.5A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为0.3A
8．如图所示，与实物图相对应的电路图是( )
A．B．
C．D．
9．在图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是( )
A．电流表和电压表的示数都增大
B．电流表和电压表的示数都减小
C．电流表的示数减小，电压表的示数增大
D．电流表的示数减小，电压表的示数不变
10．下列四种用电器中，利用电流热效应工作的是（ ）
A．洗衣机B．收音机C．电视机D．电饭锅
11．如图所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
12．如图所示，当闭合开关S，且将滑动变阻器滑片P向右移动时，图中的电磁铁
A．a端是N极，磁性增强B．a端是S极，磁性增强
C．b端是S极，磁性减弱D．b端是N极，磁性减弱
二、填空题（每题5分，共4题，20分）
13．公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据。
请根据以上资料数据说明：
(1) 这样的热电偶实际上是一个电源，它是把____能转化为_____能。
(2) 在热电偶电路中，产生热电流的条件是：电路是由______(填“相同”或“不同”)材料的导体组成的闭合电路，在两个节点之间存在着_________。
14．为了描述燃料的燃烧特性，我们把燃料_____燃烧放出的热量 Q 与燃料质量 m 的比，叫做这种燃料的热值。在物理学中常用_____来描述不同物质的吸热能力。
15．家庭电路中，若导线连接处接触不充分，极易引发火灾。这是因为，导线接触不充分处的电阻_____（选填“较小”或“较大”），通电时电流通过该处产生的热量_____（选填“较少”或“较多”），从而使局部温度升高，导致火灾。
16．现将长度相同、横截面积不同的不同种材料制成的导体A和B接到如图所示的出路中，闭合开关S，此时导体A和B两端的电压关系是UA=UB，则UA:UB=________；由此可知________导体的材料导电性能好（选填“A”或“B”）。
三、实验题（共12分）
17．（4分）小明想知道酱油的密度，于是他和小华用天平和量筒做了如下实验：
（3）将天平放在水平台上，把游码放在_____处，发现指针指在分度盘的左侧，要使横梁平衡，应将平衡螺母向_____（选填“左”或“右”）调．
（4）在烧杯中倒入适量的酱油，用天平测出烧杯和酱油的总质量为346g；再将烧杯中的一部分酱油倒入量筒中，测出烧杯和剩余酱油的总质量如图甲所示，量筒中酱油的体积如图乙所示；则量筒中酱油的质量为_____g，酱油的密度为_____kg/m3．
（3）小华不小心将量筒打碎了，老师说只用天平也能测量出酱油的密度．于是小华添加两个完全相同的烧杯和适量的水，设计了如下实验步骤，请你补充完整．
①调好天平，用天平测出空烧杯质量为m4．
②将一个烧杯装满水，用天平测出烧杯和水的总质量为m3．
③用另一个烧杯装满酱油，用天平测出烧杯和酱油的总质量为m4．
④则酱油的密度表达式ρ＝_____．（已知水的密度为ρ水）
18．（4分）如图所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关S时，导线ab中自由电子定向移动的方向是____(选填“从a到b”或“从b到a”)，导线ab受到磁场力的作用而向右运动；现在，如果只将磁场方向变为与原来方向相反，那么导线ab将向____运动；如果同时将电流方向和磁场方向变为与原来方向相反，那么导线ab将向____运动(选填“左”或“右”)。为了探究“磁场对通电导线作用力的大小与电流大小是否有关”，请你根据图所示的实验装置，设计实验进行研究，简述你的实验方案:____。
19．（4分）在“比较不同物质的吸热能力”的实验中：
(1)如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g。应选择_____两图进行实验；
(2)实验中需要的测量工具有温度计、秒表和_____；
(3)不同物质吸热的多少是通过_____（选填“温度计示数变化”或“加热时间”）来反映的，这种研究方法是_____法；
(4)实验中，发现液体a加热相同时间温度上升得较多，由此可以判断：_____（选填“a”或“b”）物质的吸热能力较强；
(5)实验中所测得的数据绘制成“温度﹣时间”图象如图丁所示，若液体b的比热容是4.0×103J（/kg•℃），则液体a的比热容是_____J（/kg•℃）。
四、作图题（共16分）
20．（8分）在图中作出物体AB在平面镜MN中所成的像A′B′。
（__________）
21．（8分）根据电路图连接实物图。
（_____）
五、计算题（共22分）
22．（10分）小明的爸爸给自家的小汽车安装了电加热座椅垫如图甲．小明研发发现该座椅垫有“高温”、“低温”、“关”三个档位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：
（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）加热片R1的阻值是多少？
（3）座椅垫处于“高温”档时，5min就可以将质量为0.5kg的加热片从10℃加热到35℃．若不计热量损失，加热片材料的比热容是多少？
23．（12分）一个标有“220V 800W”的电热水器，往该热水器中注入0.5kg的水，正常工作一段时间，把水从20℃加热到100℃．已知c水＝4.2×103J/（kg•℃），不计热量损失。求：
（1）水吸收的热量；
（2）加热所需要的时间。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、B
5、B
6、D
7、C
8、C
9、D
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、内能 电 不同 温度差
14、完全 比热容
15、较大 较多
16、1:1 A
三、实验题（共12分）
17、零刻线 右 44 3.3×343
18、从a到b 左 右 保持磁铁的磁性强弱、导线ab在磁场中的位置不变，移动滑动变阻器的滑片P，改变电路中的电流大小，观察两次导线ab的运动快慢，如果快慢不同，说明与电流大小有关，如果快慢相同说明与电流大小无关
19、甲丙 天平 加热时间 转换 b 2.0×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.75A（2）8.8Ω（3）0.48×103J/（kg•℃）
23、（1）1.68×105J（2）210s
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
