2023-2024学年广西省来宾市物理九上期末联考试题含答案
展开
这是一份2023-2024学年广西省来宾市物理九上期末联考试题含答案，共9页。试卷主要包含了图甲是模拟调光灯等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．三只灯泡分别标着“220V 40W”、“36V 40W”和“24V 40W”，它们都正常工作，在相等时间里消耗的电能
A．“220V 40W”最多B．“36V 40W”最多C．“110V 40W”最多D．三只灯泡一样多
2．甲、乙两机械的三种性能指标的对比如图自中点O越向外，数值越大，例如m甲A．有用功相同时，所消耗的能量更多
B．机械效率较高
C．做功较慢
D．有用功较小
3．某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是
A．B．
C．D．

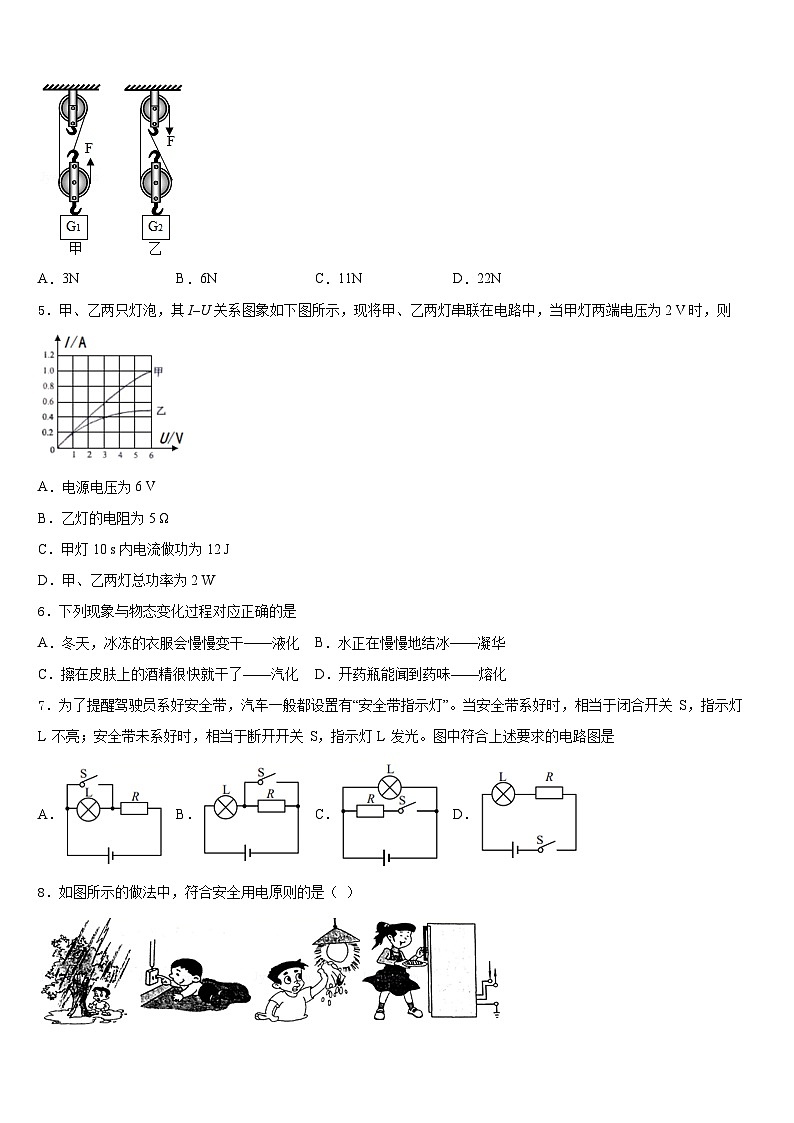

4．如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1＝60N，G2＝38N，甲乙两种情况下绳子在相等拉力F作用下静止．则每个动滑轮的重力为（ ）
A．3NB．6NC．11ND．22N
5．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则
A．电源电压为6 V
B．乙灯的电阻为5 Ω
C．甲灯10 s内电流做功为12 J
D．甲、乙两灯总功率为2 W
6．下列现象与物态变化过程对应正确的是
A．冬天，冰冻的衣服会慢慢变干——液化B．水正在慢慢地结冰——凝华
C．擦在皮肤上的酒精很快就干了——汽化D．开药瓶能闻到药味——熔化
7．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
8．如图所示的做法中，符合安全用电原则的是（ ）

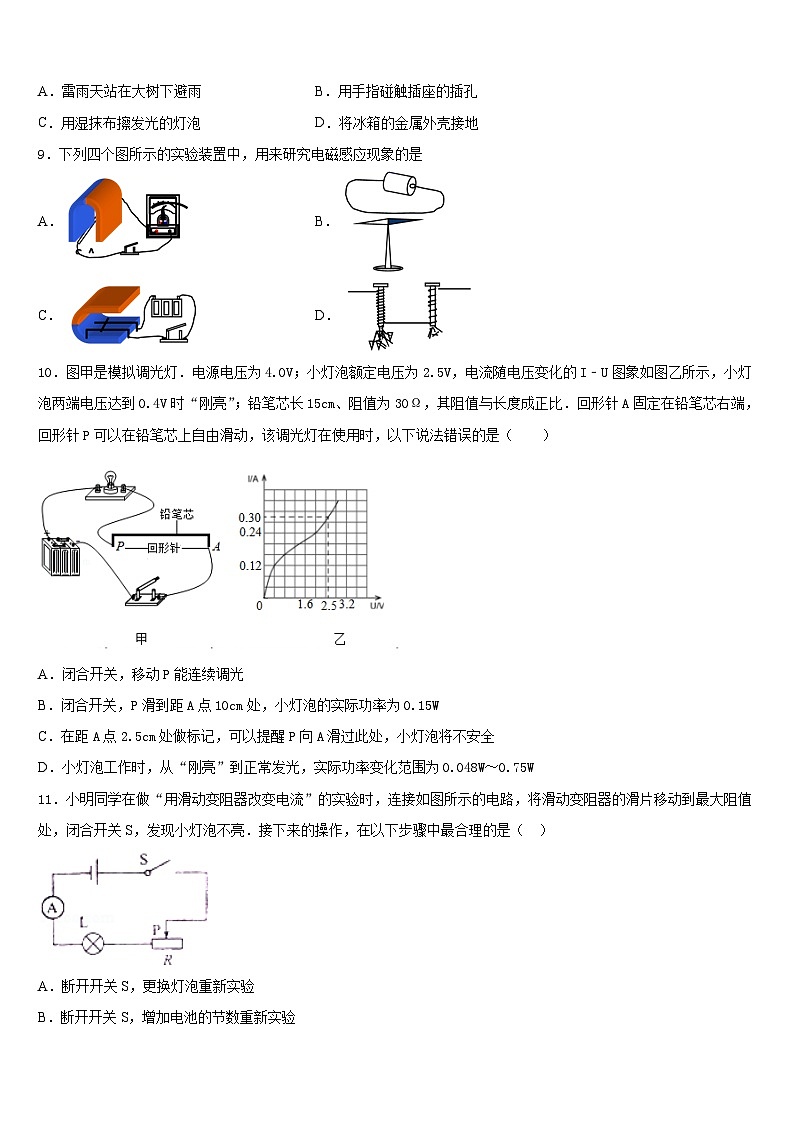

A．雷雨天站在大树下避雨B．用手指碰触插座的插孔
C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地
9．下列四个图所示的实验装置中，用来研究电磁感应现象的是
A．B．
C．D．
10．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）
A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W
11．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，调节滑动变阻器观察小灯泡是否发光
D．观察电流表的示数是否为零，判断电路是否断路
12．某家用电器正常工作时的电流约为10A，该电器最可能是
A．电视机B．节能灯C．洗衣机D．空调
二、填空题（每题5分，共4题，20分）
13．甲灯上标有“6 V 3W”、乙 灯上标有“6V 6W”，当两灯串联接入电路，两灯都发光时电路中最大电流应为_______ A，_____ 灯更亮些。
14．为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线．
15．如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸细条的两端连接电池正负极，很快发现细条中较窄处开始冒烟起火，这是因为锡条将电池短路，导致电流很_____，而锡箔纸条中间最细处的电阻较_____，发热较快．（均选填“大”或“小”）
16．家庭中使用的很多用电器，为安全起见接是三孔插头（如），三孔插头的三个脚中，其中有一个脚比较长，这个脚应该接_____线。在辨别另外两根线时，一般用的工具叫_____，当电路正常时，能使它的氖管发光的是_____线。
三、实验题（共12分）
17．（4分）在图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动变阻器的滑动触头P从最左端移动到最右端。两电压表的示数随电路中电流变化的完整过程图线如图所示。则：
（1）判断图线________（甲“或“乙”）是电压表V2示数随电流变化的图线。
（2）滑动变阻器的最大阻值为多少_______？
（3）如果将定值电阻R1阻值换为20Ω，同样将滑动变阻器的滑动触头P从最左端滑到最右端。请在图中画出两电压表的示数随电路中电流变化的完整过程图线。
（__________）
18．（4分）2018年4月，某同学参加我市中考物理实验操作考试时，为“测量小灯泡的额定电功率”，实验室备有以下实验器材：额定电压为2.5V的小灯泡、规格为“20Ω 1A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
（1）图甲是该同学连接好的电路实物图，其中有一根导线连接错误，请在连接错误的导线上打“×”．
（______）
（2）闭合开关前，应将滑动变阻器滑片P移到最_______（填“左”或“右”）端．
（3）经修正后电路连接无误，各元件均完好，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数．则小灯泡不亮的原因可能是_______．
（4）经修正后电路连接无误，各元件均完好，闭合开关，移动滑片P使电压表示数为_______V，小灯泡正常发光，电流表示数如图乙所示，电流表的读数为_______A．则小灯泡的额定功率是_______W．在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变为0，电压表示数接近6V，你认为故障可能是_______．
（5）测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的，发现测得的实际功率不等于其额定功率的，请你帮他分析出现这种现象的原因是_______．
19．（4分）在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。
（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。你认为小明的做法对吗?____为什么?_________。
（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。
① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。
② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。请你指出小明实验设计中存在的问题并提出改进方法。
存在问题：_____________。
改进方法：_________________。
（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。
四、作图题（共16分）
20．（8分）如图所示，分别作出AO的折射光线和BC的入射光线.
21．（8分）小华做测量灯泡电功率的实验，电流表和电压表选0.6A档和3V档，按图1的电路图将图2的实物用笔画线连接（导线不能交叉）.
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变。小灯泡L标有“12V 4W”字样，滑动变阻器的最大阻值为36Ω。当开关S闭合，滑动变阻器的滑片P移动到最左端时，灯泡L正常发光。求：
(1)灯泡L正常发光时的电阻RL；
(2)滑片P移动到最右端，灯泡L消耗的功率PL？(设灯丝电阻不随温度改变)
23．（12分）如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关S后，当滑片P从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。
(1)灯泡的额定功率；
(2)电路中最小总功率；
(3)求滑动变阻器的最大阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、B
5、D
6、C
7、A
8、D
9、A
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、0.5 甲
14、火 断路 不能
15、大 大
16、地 试电笔 火
三、实验题（共12分）
17、乙 20
18、 左 滑动变阻器接入电路的阻值过大 2.5 0.26 0.65 小灯泡断路 灯丝的电阻随温度的变化而变化
19、磁场 不对 因为将铝棒ab两端对调后接入电路，电流方向还是不变 导线摆动角度 铁棒在磁场中会受到磁铁的吸引力 把丁图的铁棒换成与丙图相同的铜棒 电源 灵敏电流表
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)； (2)
23、 (1) ；(2) ；(3)
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．三只灯泡分别标着“220V 40W”、“36V 40W”和“24V 40W”，它们都正常工作，在相等时间里消耗的电能
A．“220V 40W”最多B．“36V 40W”最多C．“110V 40W”最多D．三只灯泡一样多
2．甲、乙两机械的三种性能指标的对比如图自中点O越向外，数值越大，例如m甲
B．机械效率较高
C．做功较慢
D．有用功较小
3．某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是
A．B．
C．D．
4．如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1＝60N，G2＝38N，甲乙两种情况下绳子在相等拉力F作用下静止．则每个动滑轮的重力为（ ）
A．3NB．6NC．11ND．22N
5．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则
A．电源电压为6 V
B．乙灯的电阻为5 Ω
C．甲灯10 s内电流做功为12 J
D．甲、乙两灯总功率为2 W
6．下列现象与物态变化过程对应正确的是
A．冬天，冰冻的衣服会慢慢变干——液化B．水正在慢慢地结冰——凝华
C．擦在皮肤上的酒精很快就干了——汽化D．开药瓶能闻到药味——熔化
7．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
8．如图所示的做法中，符合安全用电原则的是（ ）
A．雷雨天站在大树下避雨B．用手指碰触插座的插孔
C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地
9．下列四个图所示的实验装置中，用来研究电磁感应现象的是
A．B．
C．D．
10．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）
A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W
11．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，调节滑动变阻器观察小灯泡是否发光
D．观察电流表的示数是否为零，判断电路是否断路
12．某家用电器正常工作时的电流约为10A，该电器最可能是
A．电视机B．节能灯C．洗衣机D．空调
二、填空题（每题5分，共4题，20分）
13．甲灯上标有“6 V 3W”、乙 灯上标有“6V 6W”，当两灯串联接入电路，两灯都发光时电路中最大电流应为_______ A，_____ 灯更亮些。
14．为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线．
15．如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸细条的两端连接电池正负极，很快发现细条中较窄处开始冒烟起火，这是因为锡条将电池短路，导致电流很_____，而锡箔纸条中间最细处的电阻较_____，发热较快．（均选填“大”或“小”）
16．家庭中使用的很多用电器，为安全起见接是三孔插头（如），三孔插头的三个脚中，其中有一个脚比较长，这个脚应该接_____线。在辨别另外两根线时，一般用的工具叫_____，当电路正常时，能使它的氖管发光的是_____线。
三、实验题（共12分）
17．（4分）在图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动变阻器的滑动触头P从最左端移动到最右端。两电压表的示数随电路中电流变化的完整过程图线如图所示。则：
（1）判断图线________（甲“或“乙”）是电压表V2示数随电流变化的图线。
（2）滑动变阻器的最大阻值为多少_______？
（3）如果将定值电阻R1阻值换为20Ω，同样将滑动变阻器的滑动触头P从最左端滑到最右端。请在图中画出两电压表的示数随电路中电流变化的完整过程图线。
（__________）
18．（4分）2018年4月，某同学参加我市中考物理实验操作考试时，为“测量小灯泡的额定电功率”，实验室备有以下实验器材：额定电压为2.5V的小灯泡、规格为“20Ω 1A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
（1）图甲是该同学连接好的电路实物图，其中有一根导线连接错误，请在连接错误的导线上打“×”．
（______）
（2）闭合开关前，应将滑动变阻器滑片P移到最_______（填“左”或“右”）端．
（3）经修正后电路连接无误，各元件均完好，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数．则小灯泡不亮的原因可能是_______．
（4）经修正后电路连接无误，各元件均完好，闭合开关，移动滑片P使电压表示数为_______V，小灯泡正常发光，电流表示数如图乙所示，电流表的读数为_______A．则小灯泡的额定功率是_______W．在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变为0，电压表示数接近6V，你认为故障可能是_______．
（5）测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的，发现测得的实际功率不等于其额定功率的，请你帮他分析出现这种现象的原因是_______．
19．（4分）在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。
（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。你认为小明的做法对吗?____为什么?_________。
（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。
① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。
② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。请你指出小明实验设计中存在的问题并提出改进方法。
存在问题：_____________。
改进方法：_________________。
（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。
四、作图题（共16分）
20．（8分）如图所示，分别作出AO的折射光线和BC的入射光线.
21．（8分）小华做测量灯泡电功率的实验，电流表和电压表选0.6A档和3V档，按图1的电路图将图2的实物用笔画线连接（导线不能交叉）.
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变。小灯泡L标有“12V 4W”字样，滑动变阻器的最大阻值为36Ω。当开关S闭合，滑动变阻器的滑片P移动到最左端时，灯泡L正常发光。求：
(1)灯泡L正常发光时的电阻RL；
(2)滑片P移动到最右端，灯泡L消耗的功率PL？(设灯丝电阻不随温度改变)
23．（12分）如图甲所示，电源电压保持不变，小灯泡的额定电压为，闭合开关S后，当滑片P从的一端滑到另一端的过程中，小灯泡的关系图象如图乙所示。
(1)灯泡的额定功率；
(2)电路中最小总功率；
(3)求滑动变阻器的最大阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、B
5、D
6、C
7、A
8、D
9、A
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、0.5 甲
14、火 断路 不能
15、大 大
16、地 试电笔 火
三、实验题（共12分）
17、乙 20
18、 左 滑动变阻器接入电路的阻值过大 2.5 0.26 0.65 小灯泡断路 灯丝的电阻随温度的变化而变化
19、磁场 不对 因为将铝棒ab两端对调后接入电路，电流方向还是不变 导线摆动角度 铁棒在磁场中会受到磁铁的吸引力 把丁图的铁棒换成与丙图相同的铜棒 电源 灵敏电流表
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)； (2)
23、 (1) ；(2) ；(3)
