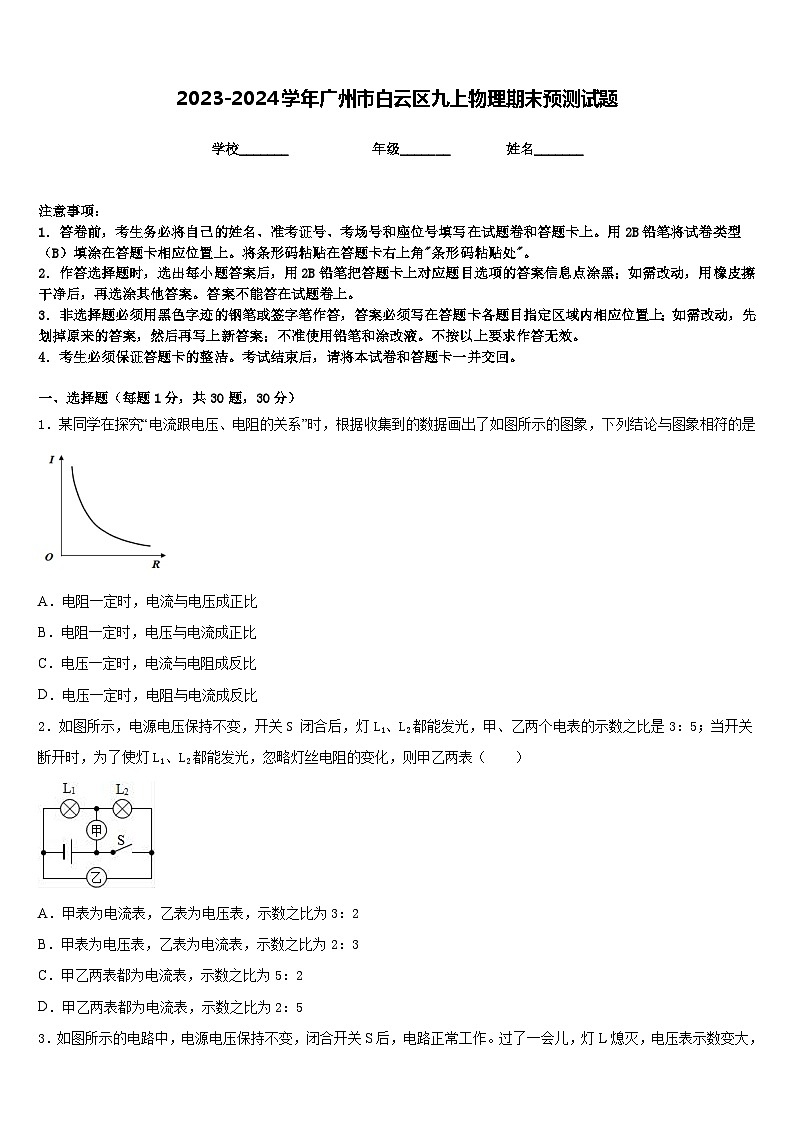

2023-2024学年广州市白云区九上物理期末预测试题含答案

这是一份2023-2024学年广州市白云区九上物理期末预测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象，下列结论与图象相符的是
A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电流与电阻成反比
D．电压一定时，电阻与电流成反比
2．如图所示，电源电压保持不变，开关S 闭合后，灯L1、L2都能发光，甲、乙两个电表的示数之比是3：5；当开关断开时，为了使灯L1、L2都能发光，忽略灯丝电阻的变化，则甲乙两表（ ）
A．甲表为电流表，乙表为电压表，示数之比为3：2
B．甲表为电压表，乙表为电流表，示数之比为2：3
C．甲乙两表都为电流表，示数之比为5：2
D．甲乙两表都为电流表，示数之比为2：5

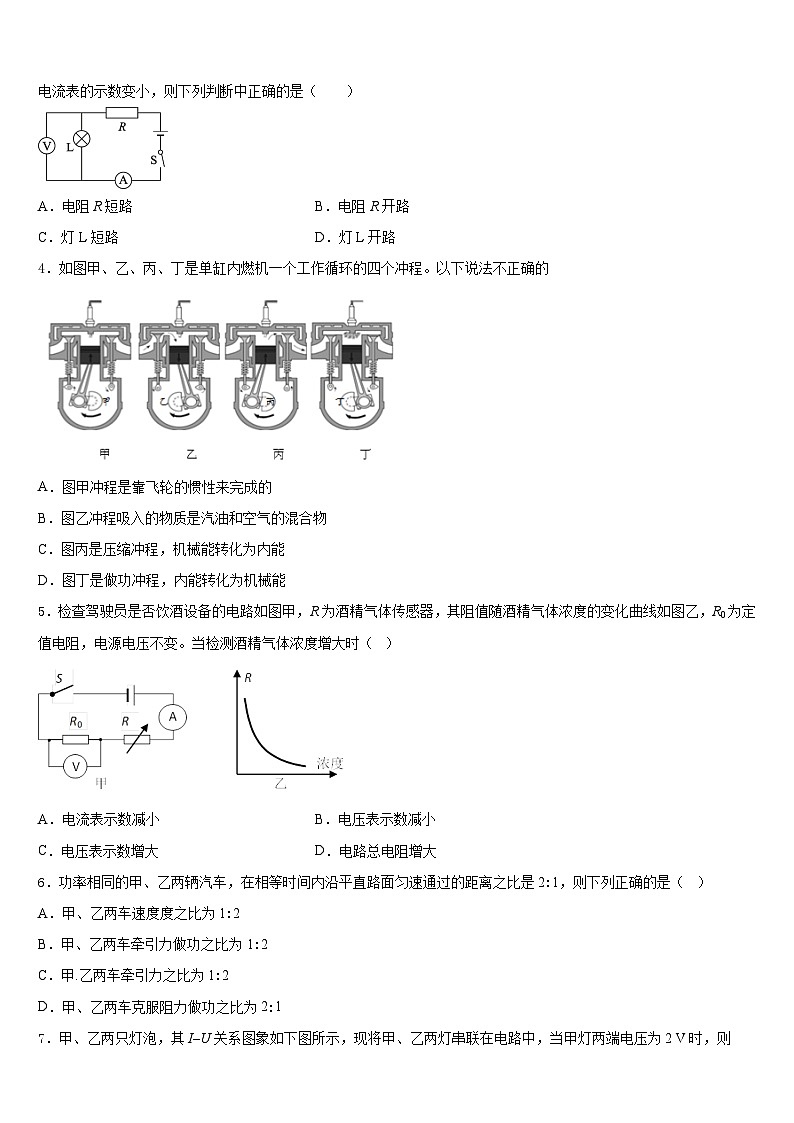

3．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。过了一会儿，灯L熄灭，电压表示数变大，电流表的示数变小，则下列判断中正确的是（ ）
A．电阻R短路B．电阻R开路
C．灯L短路D．灯L开路
4．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法不正确的
A．图甲冲程是靠飞轮的惯性来完成的
B．图乙冲程吸入的物质是汽油和空气的混合物
C．图丙是压缩冲程，机械能转化为内能
D．图丁是做功冲程，内能转化为机械能
5．检查驾驶员是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时（ ）
A．电流表示数减小B．电压表示数减小
C．电压表示数增大D．电路总电阻增大
6．功率相同的甲、乙两辆汽车，在相等时间内沿平直路面匀速通过的距离之比是2:1，则下列正确的是（ ）
A．甲、乙两车速度度之比为1:2
B．甲、乙两车牵引力做功之比为1:2
C．甲.乙两车牵引力之比为1:2
D．甲、乙两车克服阻力做功之比为2:1

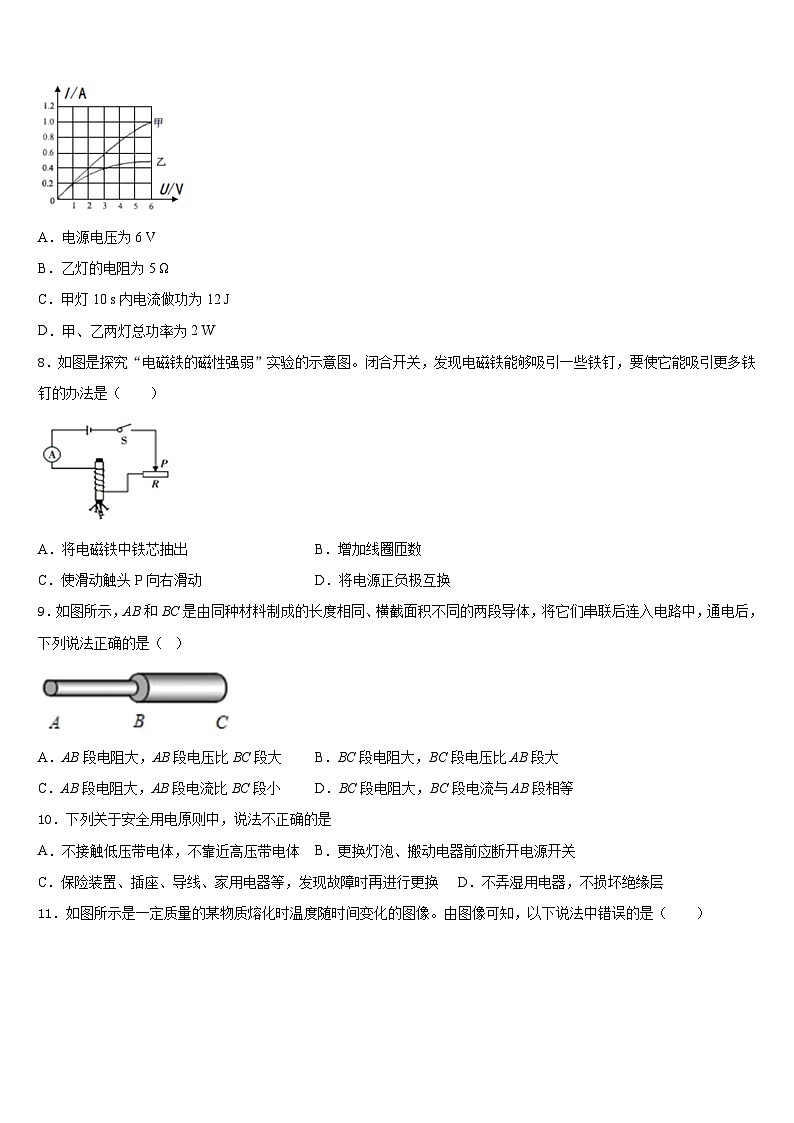

7．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则
A．电源电压为6 V
B．乙灯的电阻为5 Ω
C．甲灯10 s内电流做功为12 J
D．甲、乙两灯总功率为2 W
8．如图是探究“电磁铁的磁性强弱”实验的示意图。闭合开关，发现电磁铁能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A．将电磁铁中铁芯抽出B．增加线圈匝数
C．使滑动触头P向右滑动D．将电源正负极互换
9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，通电后，下列说法正确的是（ ）
A．AB段电阻大，AB段电压比BC段大B．BC段电阻大，BC段电压比AB段大
C．AB段电阻大，AB段电流比BC段小D．BC段电阻大，BC段电流与AB段相等
10．下列关于安全用电原则中，说法不正确的是
A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关
C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层
11．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（ ）
A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态
12．下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．有金属外壳的用电器，金属外壳一定要接地
C．空气开关跳闸，一定是电路中出现了短路
D．雷雨天气要尽快到大树下避雨
二、填空题（每题5分，共4题，20分）
13．如图所示，灯L1上标有“3V 3W”字样，若把塑料三角板接到电路A、B之间时，闭合开关后灯L1____（选填“会”或“不会”）发光，若将另一只标有“3V 6W”的灯泡L2接到电路A、B之间时，闭合开关后发光较亮的是灯________．（灯丝电阻不变）
14．如图（a）所示的电路中，电源电压不变．闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U=______V，电阻R=____Ω，滑动变阻器的最大阻值是_______Ω．
15．课外实践活动中，小青仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为_______。若一段时间内指示灯闪烁了320次，则用电器消耗的电能为_______J。
16．如图所示，电源电压不变，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，灯泡的电阻均不变。只闭合开关S、S1时，恰好一盏灯正常发光，另一盏灯比正常发光暗，则电源电压为______V。只闭合开关S、S2时，调节变阻器的滑片，使电压表的示数为3V时，变阻器连入电路的阻值为______Ω，此时灯泡L1的实际功率为______W。
三、实验题（共12分）
17．（4分）为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图所示的实验。
（1）在两个相同的烧杯中应加入初温相同、_______相同的水和煤油。
（2）实验中搅拌器的作用是使液体______；选用相同酒精灯加热的目的是使水和煤油在相同时间内___________ 。
（3）实验中发现煤油的温度比水的温度升高得快，这表明_______吸热本领更强。
18．（4分）某同学用同一个加热装置分别给质量和初温都相同的水和煤油加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t）变化的图像（如图）。
(1)根据图像，要使水和煤油升高相同的温度，应给_______加热更长的时间，这说明它的吸热能力_____（选填“强”或“弱”）些；
(2)已知水的比热容是4.2×103 J/（kg•℃），则煤油的比热容是________ J/（kg•℃）。
19．（4分）小明和小红利用如图所示的装置探究“电流通过导体产生的热量与电阻大小的关系”。甲乙两烧瓶中装有质量相等的煤油，甲烧瓶中的金属丝是铜丝，电阻比较小；乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
（1）实验中，小明和小红发现_____烧瓶中温度计的示数升高快。这表明：在电流和通电时间相同的情况下，导体的电阻越_____，产生的热量越多。
（2）小明提议利用该装置改成“比较水和煤油比热容大小”的实验，则他们应将其中一烧瓶中的煤油换成_____相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的_____相等。通过实验观察，发现装有_____（选填“水”或“煤油”）烧瓶中温度计的示数变化_____，说明水比热容_____。
（3）如果不增加其它器材，此套装置_____（选填“能”或“不能”）探究“电流通过导体产生的热量与电流大小的关系”。
四、作图题（共16分）
20．（8分）根据图中所示的实物连接图，在方框内画出电路图．
21．（8分）如图所示，是一个电热水壶的简易图，用力作用在壶盖上A点时，可将壶盖打开，请在图中A点画出所需最小力F的示意图及对应的力臂l（O为支点）。
（_______）
五、计算题（共22分）
22．（10分）某导体电阻为20Ω，通电1min产生的热量是4800J，求：
（1）通过它的电流是多少？
（2）导体消耗电功率是多少？
23．（12分）图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W，正常工作时内部等效电路如图乙所示，R1和R2是两个电热丝。某次小明用高温挡淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min共用水100L。假设热水器电热丝正常工作且产生的热量全部被水吸收。求：[c水=4.2×103J/（kg·℃）]
（1）正常工作时电热丝R1的阻值。
（2）该热水器高温挡功率。
（3）某次该热水器低温挡的实际功率为4455W，则实际电压为多少。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、C
5、C
6、C
7、D
8、B
9、A
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、不会 L1
14、6 10 50
15、3512.0kW·h 3.6×105
16、9 24 0.75
三、实验题（共12分）
17、质量 受热均匀 吸收相同的热量 水
18、水 强 2.1×103
19、乙 大 质量 电阻 水 小 大 不能
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2A；(2)80W。
23、（1）8.8；（2）7×103；（3）198。
