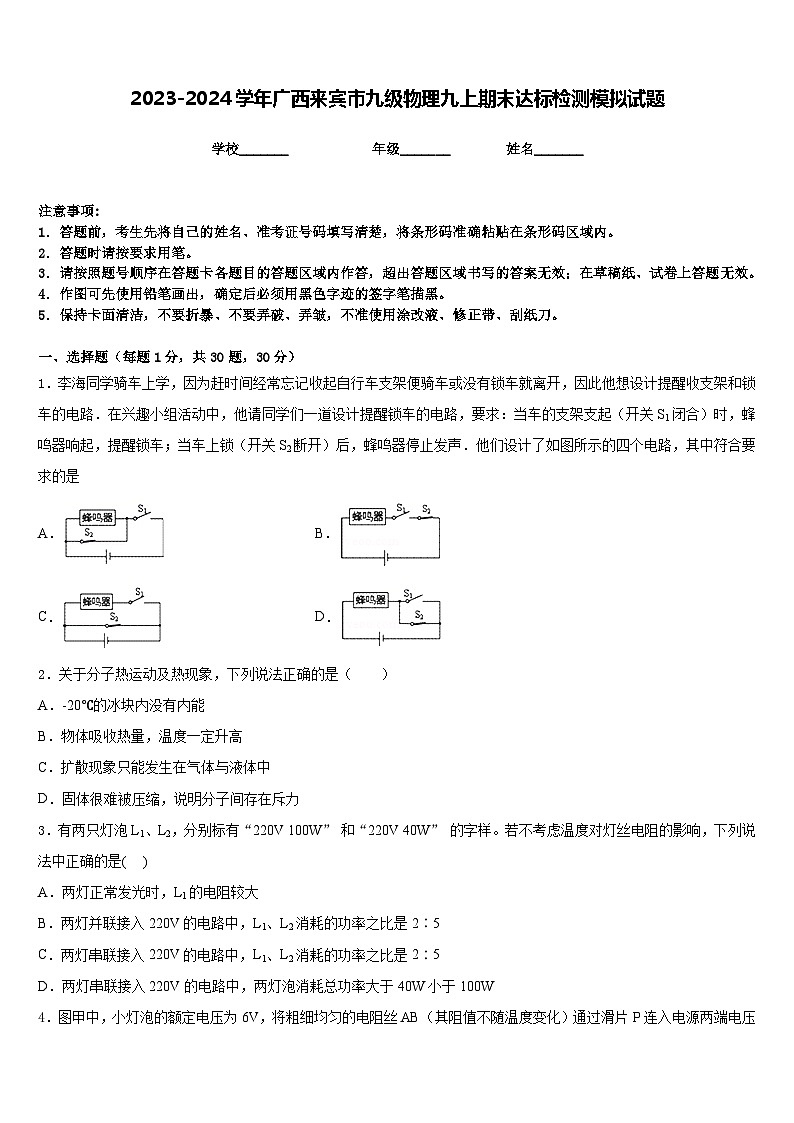

2023-2024学年广西来宾市九级物理九上期末达标检测模拟试题含答案

这是一份2023-2024学年广西来宾市九级物理九上期末达标检测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是
A．B．
C．D．
2．关于分子热运动及热现象，下列说法正确的是（ ）
A．-20℃的冰块内没有内能
B．物体吸收热量，温度一定升高
C．扩散现象只能发生在气体与液体中
D．固体很难被压缩，说明分子间存在斥力
3．有两只灯泡L1、L2，分别标有“220V 100W” 和“220V 40W” 的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路中，L1、L2消耗的功率之比是2∶5
C．两灯串联接入220V的电路中，L1、L2消耗的功率之比是2∶5
D．两灯串联接入220V的电路中，两灯泡消耗总功率大于40W小于100W
4．图甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图乙所示。当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路的电阻阻值最接近的是
A．1Ω B．3Ω C．5Ω D．6Ω
5．进行物理试验时，正确的操作是获得实验数据的前提。在“用电压表和电流表测小灯泡电阻”的实验中，下列操作中有问题的是（ ）
A．连接电路的过程中，开关应处于断开状态
B．试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电池正、负对调
C．电流表要与待测电阻串联，电压表要与待测电阻并联
D．连接电路的过程中，滑动变阻器要全部连入电路
6．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
7．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
8．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯电阻之比为(假设灯丝的电阻不随温度变化)（ ）
A．1∶2B．9∶2C．9∶4D．3∶2

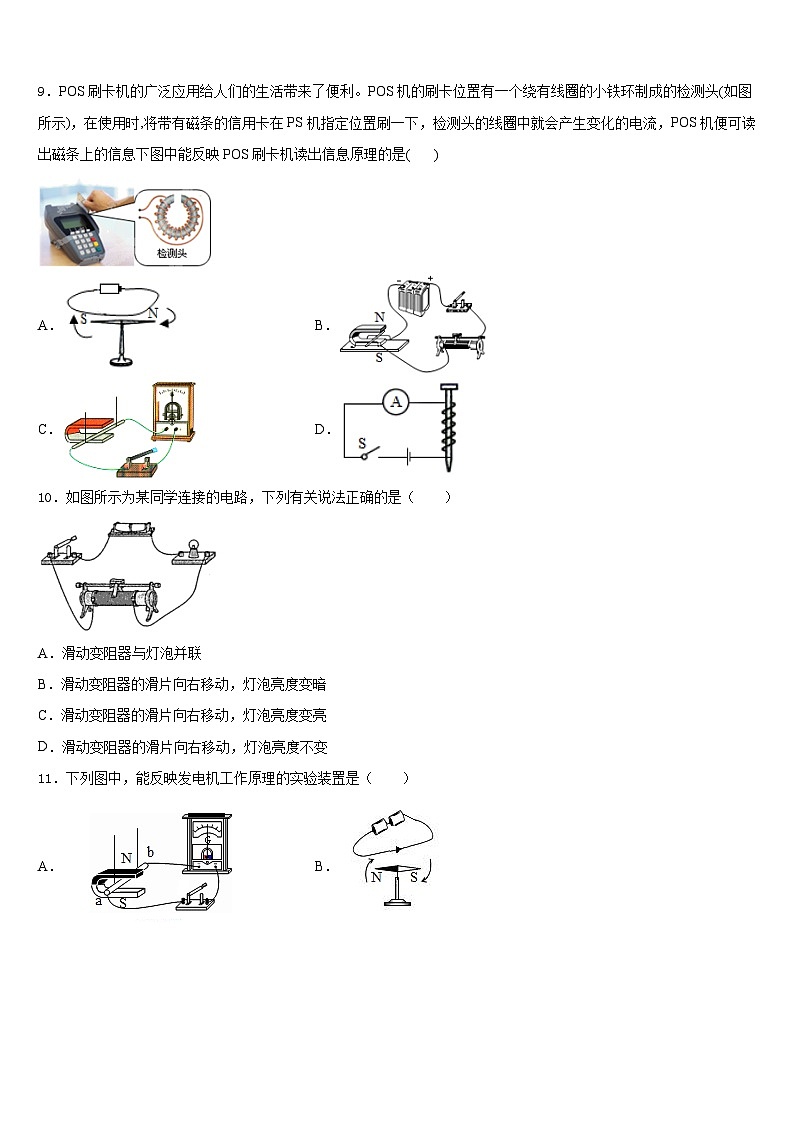

9．POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )
A．B．
C．D．
10．如图所示为某同学连接的电路，下列有关说法正确的是（ ）
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器的滑片向右移动，灯泡亮度不变
11．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．
12．如图所示，能够正确表示电路连接的是图（ ）
A．
B．
C．
D．
二、填空题（每题5分，共4题，20分）
13．焦耳定律：电流通过导体产生的热量跟__________成正比，跟导体的___________成正比，跟通电时间成正比。
14．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻变小，电路中的电流增大，电磁铁的磁性________，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则________是除尘器。
15．将一个阻值是12Ω的小灯泡接在l0V的电压上，为使通过小灯泡的电流不超过0.5A，则应_____联一个_____Ω的电阻。
16．小明去超市，当他站在电梯上时电梯运动较快，走下电梯后发现电梯运动会变慢，小明通过自己学习了解其电路如图所示（R是一个压敏电阻），他分析：当人走下电梯后，压敏电阻的阻值增大，则电磁铁的磁性变的______（填“强”“弱”），电动机的转速变______（填“大”或“小”）。
三、实验题（共12分）
17．（4分）有一个小灯泡的铭牌已经模糊，只有“0.2 A”的字样能看清。小明利用电流表，滑动变阻器和阻值为的定值电阻，来测量小灯泡正常发光时的电阻，设电源电压恒定。

(1)小明按照图甲的电路图连接好电路，闭合开关S，移动滑片，当电流表示数为____A时，小灯泡正常发光；
(2)为了计算小灯泡正常发光时的电阻，他又连接了图乙的电路，闭合开关，读出电流表、的示数分别为、，在甲、乙两次操作过程中，他应该注意保持______相同；
(3)若实验中，小明测得的、，则电源电压为_______V，小灯泡正常发光时的电阻为______Ω。
18．（4分）某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新电池，使用的小灯泡额定电压为2.5伏。
(1)电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，流表指针有明显的偏转，他们分析电路故障原因可能是______；
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路故障
(2)排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为______V；
(3)在(2)的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向______（选填“A”或“B”）端移动；
(4)他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是______W；
(5)一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他不可以完成的探究实验是______。
A．利用欧姆定律测电阻
B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系
19．（4分）在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是_____；
（2）请你用笔画线代替导线帮小军将图甲所示的实物电路连接完整；
（_______）
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
四、作图题（共16分）
20．（8分）在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
（______）
21．（8分）小丽家有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可达到方便节电的目的，请将如图所示的原理图连接完整，要求符合安全用电原则。
五、计算题（共22分）
22．（10分）小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W．求：
（1）提升装置所做的有用功；
（2）拉力F做的功；
（3）该滑轮组的机械效率．
23．（12分）小明同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 3W”(不考虑灯丝电阻的变化)滑动变阻器R的阻值范围为0~18 Ω，电源电压恒为9V，求:
(1)小灯泡正常发光时的电流。
(2)小灯泡正常发光时，滑动变阻器R接入电路的电阻。
(3)小灯泡最暗时，通电5 min，滑动变阻器产生的热量。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、B
5、B
6、D
7、D
8、A
9、C
10、D
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、电流的平方 电阻
14、增强 b
15、串 不小于8
16、弱 小
三、实验题（共12分）
17、0.2 滑动变阻器滑片的位置（滑动变阻器连入电路的电阻） 10 30
18、B 2.4V B端 0.5W C
19、开关没有断开 D B 实际电功率
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）900J（2）1200J（3）75%
23、 (1) 0.5A； (2)6Ω；(3) 486J
