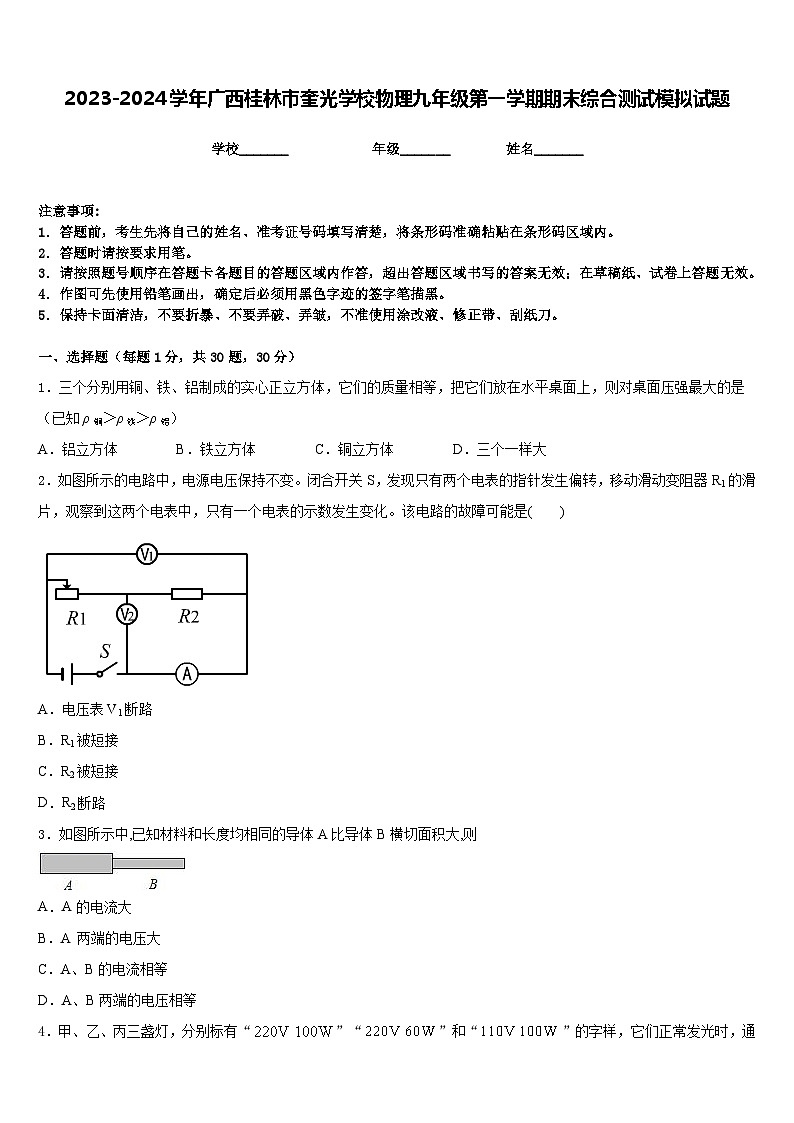

2023-2024学年广西桂林市奎光学校物理九年级第一学期期末综合测试模拟试题含答案

这是一份2023-2024学年广西桂林市奎光学校物理九年级第一学期期末综合测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，如图所示，电源两端电压保持不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．三个分别用铜、铁、铝制成的实心正立方体，它们的质量相等，把它们放在水平桌面上，则对桌面压强最大的是（已知ρ铜＞ρ铁＞ρ铝）
A．铝立方体B．铁立方体C．铜立方体D．三个一样大
2．如图所示的电路中，电源电压保持不变。闭合开关S，发现只有两个电表的指针发生偏转，移动滑动变阻器R1的滑片，观察到这两个电表中，只有一个电表的示数发生变化。该电路的故障可能是( )
A．电压表V1断路
B．R1被短接
C．R2被短接
D．R2断路
3．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则
A．A的电流大
B．A 两端的电压大
C．A、B的电流相等
D．A、B两端的电压相等

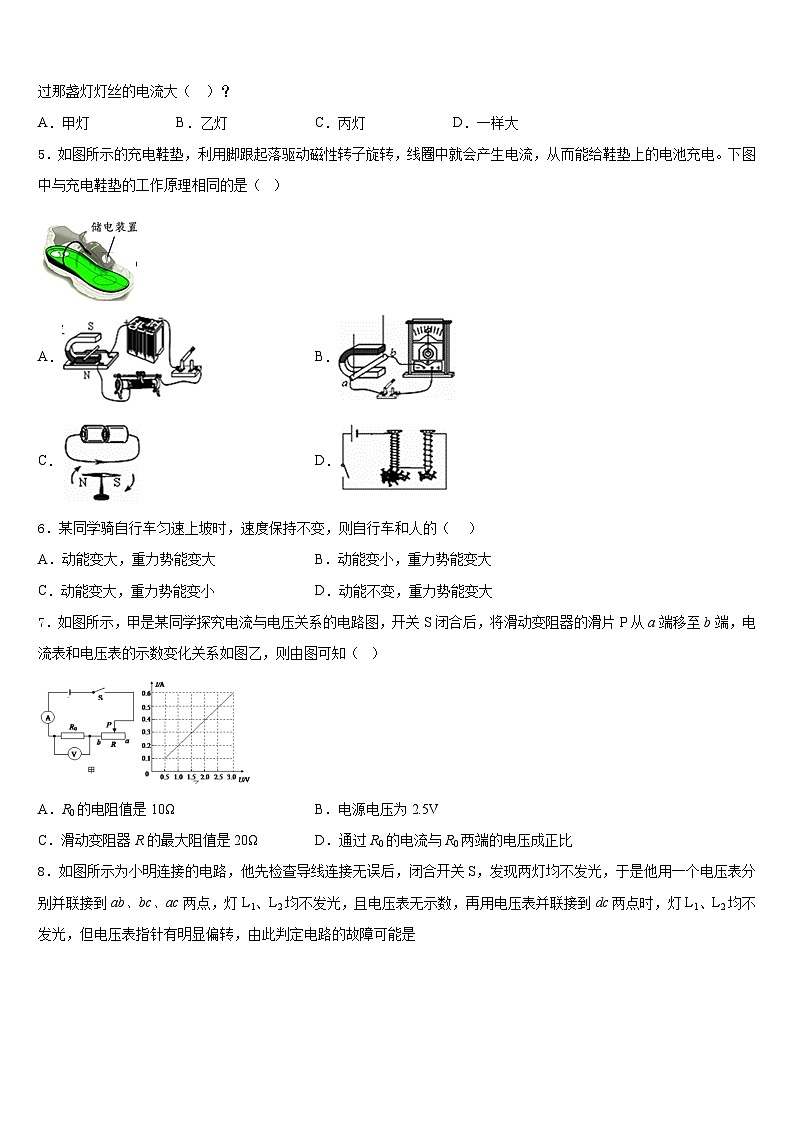

4．甲、乙、丙三盏灯，分别标有“”“”和“”的字样，它们正常发光时，通过那盏灯灯丝的电流大（ ）？
A．甲灯B．乙灯C．丙灯D．一样大
5．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）
A．B．
C．D．
6．某同学骑自行车匀速上坡时，速度保持不变，则自行车和人的（ ）
A．动能变大，重力势能变大B．动能变小，重力势能变大
C．动能变大，重力势能变小D．动能不变，重力势能变大
7．如图所示，甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图可知（ ）
A．R0的电阻值是10ΩB．电源电压为2.5V
C．滑动变阻器R的最大阻值是20ΩD．通过R0的电流与R0两端的电压成正比
8．如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
9．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护 门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是（ ）
A．“儿童安全插座”上的开关接在火线上
B．“儿童安全插座”白色保护门属于导体
C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通
D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作
10．如图所示，电源两端电压保持不变。闭合开关后，灯L1不亮，L2很亮电流表的示数较大。产生这一现象的原因可能是（ ）
A．灯L1短路
B．灯L1断路
C．灯L2短路
D．灯L2断路
11．图所示的电路图中，每一盏灯的额定电压都等于电源电压(电源电压恒定不变)。开关闭合后，两盏灯并联且都正常工作的是（ ）
A．B．
C．D．
12．如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω 0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是
A．湿度增大时，电压表示数变大
B．湿度增大时，电流表示数减小
C．电流表的变化范围是0.2A～0.24A
D．电路的最大总功率是1.8W
二、填空题（每题5分，共4题，20分）
13．如图所示，物块A和弹簧放在粗糙的水平面上，弹簧左端固定于墙面，OC为弹簧的自然长度。现向左移动物块A并压缩弹簧至B处后静止释放，物体A在向右运动过程中，在_____处时速度达到最大（选填“C点”、“C点左侧”或“C点右侧”）；整个过程中物块A的内能增大，这是通过_____的方式改变内能．
14．如图甲所示，R为气敏电阻，其阻值随酒精气体浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定。当酒精气体浓度β增大时，电流表的示数将____，电压表与电流表的示数之比_______（选填“变大”、“不变”或“变小”）。
15．小华妈妈冬天买了电暖设备，若将家里其他用电器均关闭只留该用电器工作，而家里标有2000r/(KW·h)字样的电能表转盘在20min内转了500转，消耗电能为_______ KW·h，若该用电器工作1小时应付电费________元(按每度电均价0.5元计算)。
16．腌海南粉是海南的特色名吃。在米粉中加入调味计拌匀，调味汁充分进入米粉中俗称“入味”，米粉腌得越入味越好吃。从物理的角度看，入味这是分子______________的结果.
三、实验题（共12分）
17．（4分）世乒赛中现在使用“40+”新球，新球与“40”旧球如图甲所示，小华想比较两种球的弹性大小，做了如下一次实验：将两球同时静止释放，比较两球落到同一桌面上弹起的高度得出弹性的大小，发现很难比较两球弹起的高度，继续观察，两球在桌面上反复弹跳，发现新球停止弹跳时，旧球还在弹跳，如图乙所示，小华就此得到旧球的弹性比新球好。
(1)将两球同时静止释放时，应该控制_________相同；
(2)乒乓球弹跳过程中，它的机械能逐渐__________(增大、减小、不变)；
(3)请你分析小华得到的结论是否恰当，并说明理由：______________________。
18．（4分）甲、乙两组同学想研究“灯泡亮度改变时电功率的变化情况”。实验室提供的器材如下：两个实验室用小灯泡（一个字迹模糊，一个标有“1.5V”）、两种规格（“”和“”）的滑动变阻器各一个、电源（电压相等且保持不变）、电流表和电压表、开关、导线若干，部分电路图如（b）；

(1)电路连接后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数；按下来进行的操作正确的是________；
A．检查滑动变阻器是否断路 B．移动滑动变阻器的滑片
C．检查小灯泡是否断路 D．检查开关是否接触良好
(2)在两组同学移动滑片的过程中，电表示数和灯的亮度都发生变化，当滑动变阻器的滑片都移到中点时，电压表示数均为1.5V，电流表示数也相同（如图a所示），此时甲组的小灯泡比乙组的小灯泡暗；①标有“1.5V”字样的小灯泡是________（选填“甲”或“乙”）；②甲组同学所选用的滑动变阻器规格为________；③乙组同学所测小灯泡的实际电功率为________W。
19．（4分）如图所示，R是巨磁电阻，为了探究R的阻值大小与磁场强弱的关系，实验操作步骤如下：
（1）先闭合开关S2，指示灯不亮，再闭合开关S1，指示灯发光，说明R的阻值大小与磁场____（选填“有关”或“无关”）．
（2）将滑片P向左移动时，电磁铁的磁场_____（填“增强”或“减弱”），观察到指示灯变得更亮，由此实验可得出结论：R的阻值随着磁场的增大而____．
（3）实验中将如图甲电路中电源的正负极对调，发现如图乙电路中电流表的示数不变，这表明：R的阻值与_____________方向无关．
四、作图题（共16分）
20．（8分）某次知识竞赛只有两个小组参加决赛，现请你设计一个抢答器的电路，要求不论哪一个组按开关，电铃（）都能发出声音，而且指示灯会告诉主持人是哪组按的开关。请在下面虚线框中，画出设计的电路图。
（____）
21．（8分）如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω。当开关S闭合时，电压表示数为3V。求：
（1）电流表的示数I；
（2）电源两端的电压U；
（3）电阻R2消耗的电功率P2。
23．（12分）图甲的储水容器底有质量0.5 kg，底面积100 cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4 m处的侧壁有排水双控阀门。控制电路如图乙所示，其电源电压U=12 V，R=10Ω，当电流表示数为0.6 A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如下表所示（弹簧均在弹性限度内）。求：
（1）浮桶的重力是多少牛?
（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安?
（3）当容器内的水深达到多少来时，双控阀门才打开排水?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、C
5、B
6、D
7、D
8、B
9、A
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、C点左侧 做功
14、变大 变小
15、0.25 0.375
16、不停的做无规则运动
三、实验题（共12分）
17、高度 减小 小华的结论恰当。原因是：弹跳过程中两球由相等的机械能都逐渐减小到零，由于旧球弹跳时间长，弹跳次数多，与新球相比，旧球每次弹跳减少的机械能较少，所以每次弹起时的高度也就较高，证明旧球的弹性比新球好
18、B 甲 0.5
19、有关 增强 减小 磁场（电流）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）12V；（3）4.5W。
23、（1）5N（2）0.1A（3）0.6m
压力F/N
2
4
…
12
15
电阻R/Ω
110
70
…
16
10
