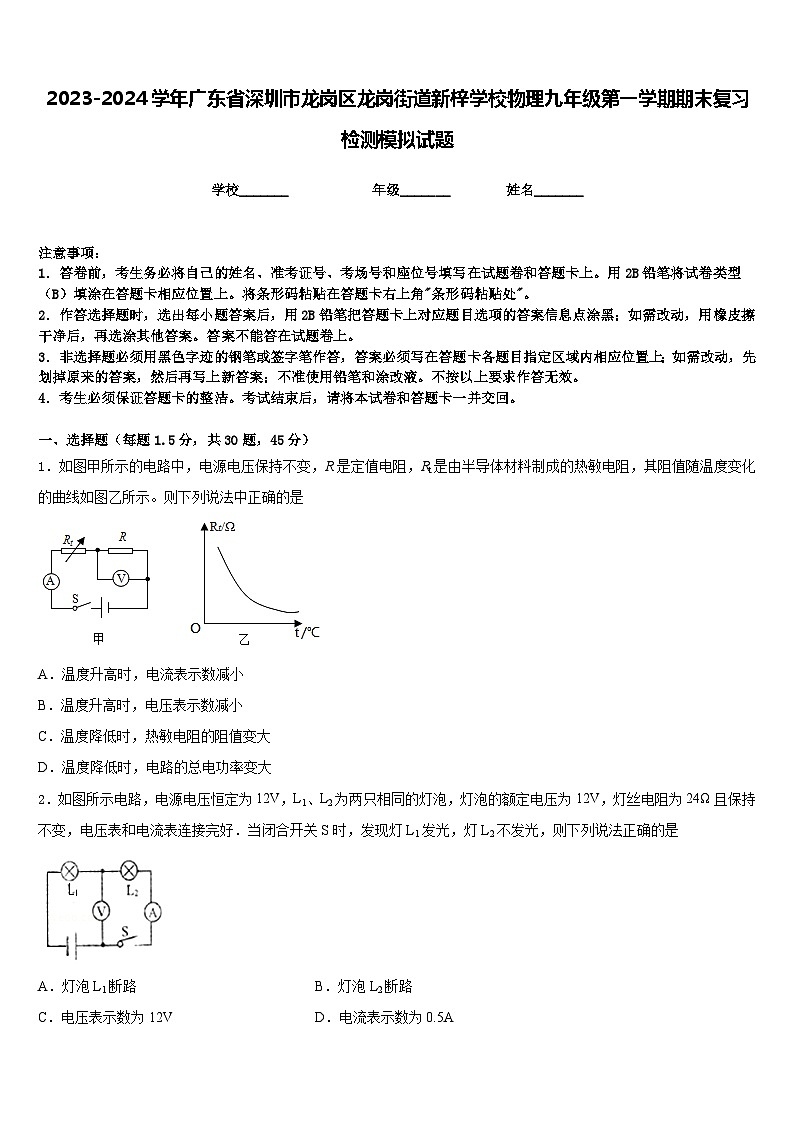

2023-2024学年广东省深圳市龙岗区龙岗街道新梓学校物理九年级第一学期期末复习检测模拟试题含答案
展开
这是一份2023-2024学年广东省深圳市龙岗区龙岗街道新梓学校物理九年级第一学期期末复习检测模拟试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁，原子核由哪些粒子阻成等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。则下列说法中正确的是
A．温度升高时，电流表示数减小
B．温度升高时，电压表示数减小
C．温度降低时，热敏电阻的阻值变大
D．温度降低时，电路的总电功率变大
2．如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是
A．灯泡L1断路B．灯泡L2断路
C．电压表示数为12VD．电流表示数为0.5A

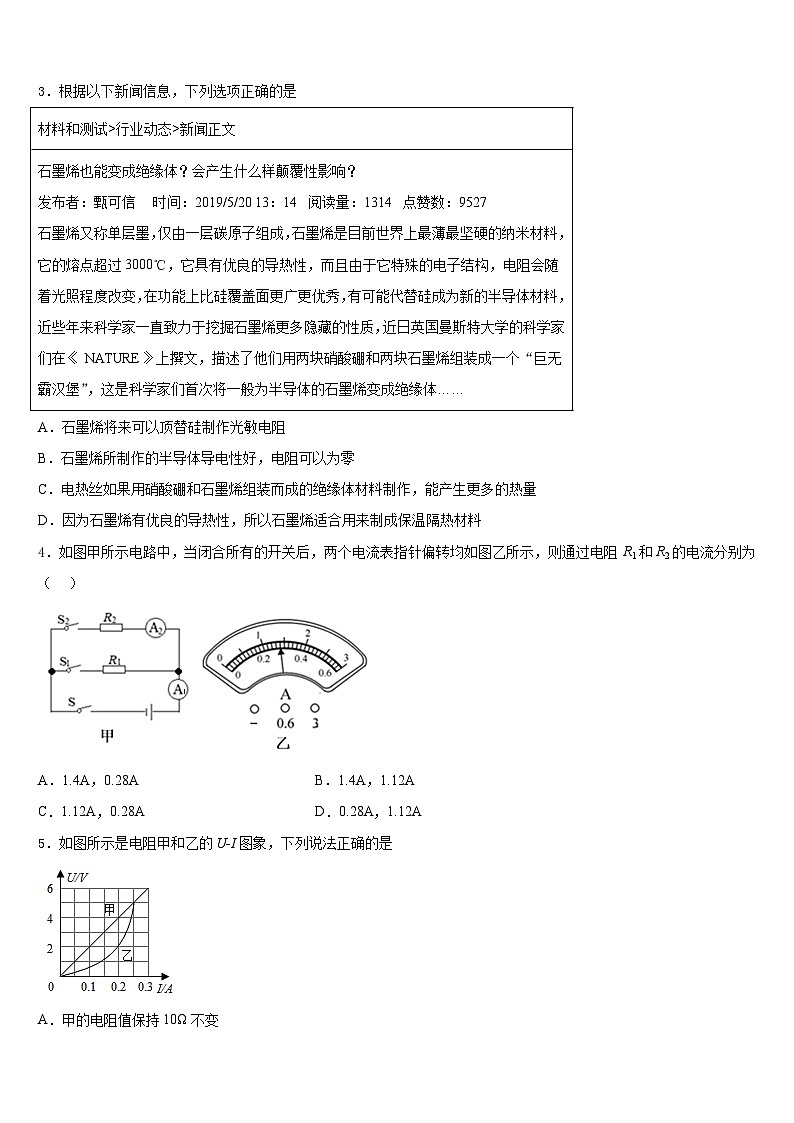

3．根据以下新闻信息，下列选项正确的是
A．石墨烯将来可以顶替硅制作光敏电阻
B．石墨烯所制作的半导体导电性好，电阻可以为零
C．电热丝如果用硝酸硼和石墨烯组装而成的绝缘体材料制作，能产生更多的热量
D．因为石墨烯有优良的导热性，所以石墨烯适合用来制成保温隔热材料
4．如图甲所示电路中，当闭合所有的开关后，两个电流表指针偏转均如图乙所示，则通过电阻 R1和R2的电流分别为（ ）
A．1.4A，0.28AB．1.4A，1.12A
C．1.12A，0.28AD．0.28A，1.12A
5．如图所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W

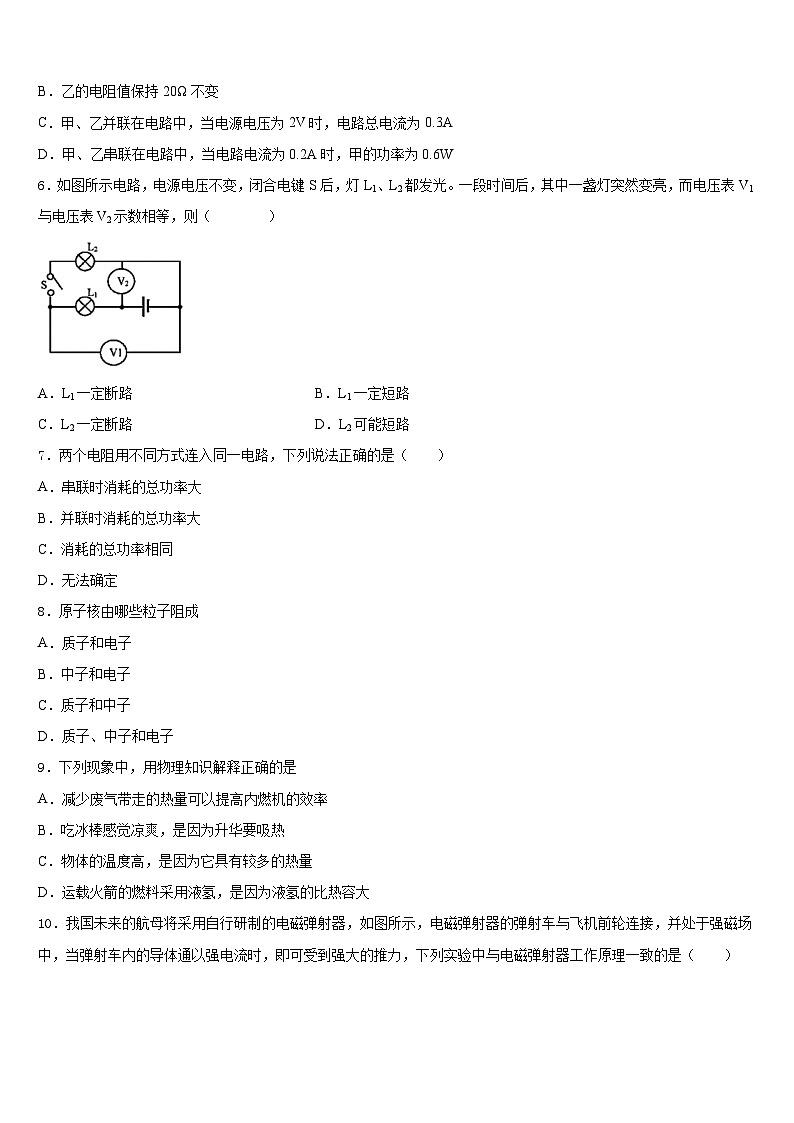

6．如图所示电路，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一盏灯突然变亮，而电压表V1与电压表V2示数相等，则（ ）
A．L1一定断路B．L1一定短路
C．L2一定断路D．L2可能短路
7．两个电阻用不同方式连入同一电路，下列说法正确的是（ ）
A．串联时消耗的总功率大
B．并联时消耗的总功率大
C．消耗的总功率相同
D．无法确定
8．原子核由哪些粒子阻成
A．质子和电子
B．中子和电子
C．质子和中子
D．质子、中子和电子
9．下列现象中，用物理知识解释正确的是
A．减少废气带走的热量可以提高内燃机的效率
B．吃冰棒感觉凉爽，是因为升华要吸热
C．物体的温度高，是因为它具有较多的热量
D．运载火箭的燃料采用液氢，是因为液氢的比热容大
10．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
11．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（ ）
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
12．空中索道是连接山顶矿区和山下火车站的重要通道，当运煤车从山下沿索道匀速上升时（ ）
A．动能减少，重力势能增加B．动能减少，重力势能减少
C．动能不变，重力势能增加D．动能增加，重力势能减少
13．下列实例中，属于通过热传递的方式改变物体内能的是（ ）
A．晒太阳B．钻木取火
C．搓手取暖D．擦燃火柴
14．下列估测值最接近生活实际的是（ ）
A．一本物理书受到的重力约为200N
B．学生课桌的高度约为80cm
C．中学生的质量约为200kg
D．教室日光灯正常工作的电功率的为1000W
15．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为
A．1.2V 6VB．1.4V 5.2VC．4.8V 1.2VD．1.4V 3.8V
16．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向b端滑动时，下列判断正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
17．我国北方冬天室内“暖气”取暖，通常用水作为运输能量的介质，主要是因为水的（ ）
A．密度大B．比热容大C．热值大D．沸点高
18．下列关于导体的说法中，正确的是（ ）
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的
D．粗导线的电阻一定比细导线的电阻大
19．关于如图的动圈式话筒，下列说法正确的是（ ）
A．其工作原理是通电导体在磁场中受力运动
B．说话时声音音调的高低变化会引起线圈中电流大小的变化
C．由于膜片带动线圈左右振动，线圈中就会产生方向变化的电流
D．线圈中产生的是声信号
20．下列说法正确的是（ ）
A．金属导体中的电流方向与自由电子定向移动方向一致
B．电流方向总是从电源正极流向负极
C．电荷定向移动形成电流
D．电压是使电荷定向移动形成电流
21．关于电流的形成，下列说法正确的是 （ ）
A．电荷的运动就能形成电流
B．电子的定向移动不能形成电流
C．只有正电荷定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
22．如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，Rx是滑动变阻器，当闭合开关S后（ ）
A．滑动变阻器Rx连入电路的阻值随油量的增加而增大
B．电流表的读数随油量的增加而减小
C．电压表的读数随油量的增加而增大
D．电压表改装成油量表刻度均匀
23．关于导体和绝缘体，下列说法正确的是（ ）
A．导体容易导电，是因为导体中有大量的自由电子
B．酸碱盐溶液容易导电，是因为酸碱盐溶液中有大量的自由电子
C．绝缘体在任何情况下都可以变为导体
D．绝缘体不易导电，是因为绝缘体中的自由电荷很少
24．电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是（ ）
A．电压太高B．导线太粗
C．导线太细D．导线太短
25．甲、乙两个用电器的电压之比为5：4.电流之比为1：2.通电时间之比为2：1.则两个用电器消耗的电能之比为
A．4:5B．5:1C．5:4D．5:8
26．如图所示是电阻甲和乙的U﹣I图像，下列说法中不正确的是（ ）
A．甲是定值电阻，乙的阻值是变化的
B．当乙两端电压为2V时，R乙＝10Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电路总功率为0.4W
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
27．如图所示的四种情况中，符合安全用电原则的是
A．洗衣机的金属外壳安装接地线
B．使用测电笔时，手不能接触笔尾金属体
C．用湿抹布擦拭正在工作的台灯
D．人靠近高压带电体
28．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．
29．下面的器材中，不是利用电流热效应来工作的是
A．用电烙铁在葫芦上作画
B．用电熨斗熨衣服
C．用电热刀裁剪塑料绳带
D．用电吹风吹去暖气片上难以够着的灰尘
30．楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．小芳家的电能表上标着“3 000 revs/（kw·h）”，她把家中的其他用电器都与电源断开，仅让某个用电器工作，1 min内电能表的转盘转了15转.该用电器在上述时间内消耗的电能为______kW·h，该用电器的功率是______W.
32．某学校共有40 W的日光灯1 000盏，平均每天用电4 h。如果都改用20 W的节能灯(发光亮度大致相同)，一个学期按100天计算，改装后可节约用电______kW·h；若节约的能量由烟煤完全燃烧提供，则最少可节约烟煤________kg。(烟煤的热值约为3×107 J/kg)
33．2018年元旦过后共城大地普降瑞雪，在市直主干道上匀速行驶的抛撒融雪剂的汽车，其动能_____（选填“增大”、“减小”或“不变”）；为响应政府号召保证学生温暖过冬，文昌中学在全市学校率先给学生教室、寝室开通了暖气，室温变暖是通过_____的方式改变了它的内能，暖气是利用水的_____大的特点来供热。
34．生活中有许多关于热现象的例子。烤熟的山芋香气扑鼻，该现象表明_____；两个底面平整、干净的铅柱压紧后会粘在一起，需要用一定的外力才能将它们拉开，该实验表明_______。
35．如图（a），（b）所示，将同一长方体木块以两种方式放在底面积相同的两个圆柱形盛水容器中，则水对木块底部产生的压强pa______pb，水对木块底部产生的压力Fa__________Fb（均选填“大于”，“等于”或“小于）
36．如图所示的电冰箱的示意图，它在结构上和工作过程中应用了许多物理知识，请结合生活实际，仿照示例，提出一个有关电学或热学方面的问题并作答。
（示例）
问题：电冰箱为什么要用三线插头接地？
回答：因为电冰箱带有金属壳，防止其带电造成触电事故。
问题：_____；
回答：_____。
37．热机是把________能转化为_________能的机器．
38．如图是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在______冲程，若汽油机飞轮转速为2400r/min，则该汽油机1s完成_______个冲程，若每次做功735J，该汽油机的功率为______kW，汽油机上的散热器用水作为冷却剂，这是利用了水的______较大的性质。当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率______（升高/不变/降低）。
39．如图甲所示电路，标有“6V 3W”，标有“3V 3W”，闭合开关后，两灯均发光，两电压表示数之比__________；如图乙所示电路，若将此两灯并联后接入3V电路中，则、两灯的实际功率之比__________。（不计温度对灯丝电阻的影响）
40．如图1所示，电能表的示数为_____kW•h；如图2所示，电阻箱的读数为_____Ω．如图3所示，温度计示数为_____℃．
三、实验题（每空1分，共2题，15分）
41．小明在“探究串联电路电压的特点”的实验中，设计好图甲所示的电路进行实验。
（1）在测灯L1两端的电压时，闭合开关，发现电压表示数为零，如果是L1或L2有故障，原因可能是_____（填出一种即可）。
（2）小明分别测出AB、BC、AC间的电压记录在表格中，分析图乙中数据即得出结论，小红认为这样做不妥，因为一次实验具有_____性，改进的方法是_____。
42．如图是某同学设计的座便器加热电路，R1和R2是两个定值电阻（表示两个电热丝）, R1阻值为1100Ω，单刀双掷开关S2可接1或2，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能，高温档时电路消耗的电功率为88W。
（1）如需使用高温档，开关S1应_______________（选填“闭合”或“断开”），S2接_________________（选填“1”或“2”）；
（2）电阻R2阻值为多少_________ ；
（3）处于低温档时电路消耗的电功率为多少_________。
四、计算题（每题10分，共2题，20分）
43．图是公共厕所常见的一种感应干手器，将手放在干手器的风口下，干手器会自动送出温度适宜的风，当手离开出风口时，感应开关会自动停风关机。图是该干手器的简化电路图，其中R是加热电阻丝，M是吹风的电动机，S1是感应开关，S2是温控开关，会根据环境温度自动断开或闭合来控制加热电阻丝。该干手器的部分参数见下表。
（1）加热电阻丝R的阻值是多少？
（2）热风干手时，通过感应开关S1的电流是多少？
（3）环境温度较高，温控开关S2断开，干手器工作10s消耗的电能是多少？
44．一台直流电动机，线圈电阻为0.5Ω，接在12V的电源上时，通过的电流为2A．求：
（1）这台直流电动机工作5min消耗多少电能？
（2）这台直流电动机工作5min产生多少热量？
（3）这台直流电动机效率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、D
3、A
4、C
5、C
6、B
7、B
8、C
9、A
10、B
11、D
12、C
13、A
14、B
15、C
16、D
17、B
18、A
19、C
20、C
21、D
22、C
23、D
24、C
25、C
26、C
27、A
28、C
29、D
30、D
二、填空题（每空1分，共10题，20分）
31、0.005 300
32、8 000 960
33、减小 热传递 比热容
34、分子在不停的做无规则运动 分子之间存在引力
35、小于； 等于。
36、电动压缩机工作时，什么能转化成什么能？ 电能转化为机械能
37、内 机械_
38、压缩 80 14.7 比热容 降低
39、
40、253.6 162 28
三、实验题（每空1分，共2题，15分）
41、L2断路（或L1短路） 偶然 更换规格不同的灯泡进行多次实验
42、闭合 1 1100Ω 22W
四、计算题（每题10分，共2题，20分）
43、（1）44Ω；（2）7.5A；（3）5500J
44、（1）7.2×103J（2）600J（3）91.7%
材料和测试>行业动态>新闻正文
石墨烯也能变成绝缘体？会产生什么样颠覆性影响？
发布者：甄可信 时间：2019/5/20 13：14 阅读量：1314 点赞数：9527
石墨烯又称单层墨，仅由一层碳原子组成，石墨烯是目前世界上最薄最坚硬的纳米材料，它的熔点超过3000℃，它具有优良的导热性，而且由于它特殊的电子结构，电阻会随着光照程度改变，在功能上比硅覆盖面更广更优秀，有可能代替硅成为新的半导体材料，近些年来科学家一直致力于挖掘石墨烯更多隐藏的性质，近日英国曼斯特大学的科学家们在《 NATURE》上撰文，描述了他们用两块硝酸硼和两块石墨烯组装成一个“巨无霸汉堡”，这是科学家们首次将一般为半导体的石墨烯变成绝缘体……
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
额定电压
220V
出风速度
95m/s
电阻丝加热功率
1100W
干手时间
8--12s
电动机功率
550W
感应距离
12cm
