2023-2024学年广东省那龙镇那龙学校物理九年级第一学期期末联考模拟试题含答案

这是一份2023-2024学年广东省那龙镇那龙学校物理九年级第一学期期末联考模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．
2．两根完全相同的铁块A和B，如图甲所示放置时，B被吸住掉不下来；如图乙所示放置时，A不能被吸住而掉下来，此现象说明（ ）
A．A、B都是磁体B．A、B都不是磁体
C．A是磁体，B不是磁体D．A不是磁体，B是磁体
3．a、b、c三盏灯分别标有“110 V 20 W”、“220 V 40 W”、“36 V 60 W”的字样,三盏灯都正常发光,比较它们的亮度
A．a灯最亮B．b灯最亮
C．c灯最亮D．无法比较
4．如图，小磁针处于静止状态，则关于甲、乙两磁极及磁感线方向的判断正确的是（ ）
A．甲是N极，乙是S极，磁感线从甲出发
B．甲是S极，乙是N极，磁感线从甲出发
C．甲是S极，乙是S极，磁感线进入甲、乙
D．甲是N极，乙是N极，磁感线从甲、乙出发

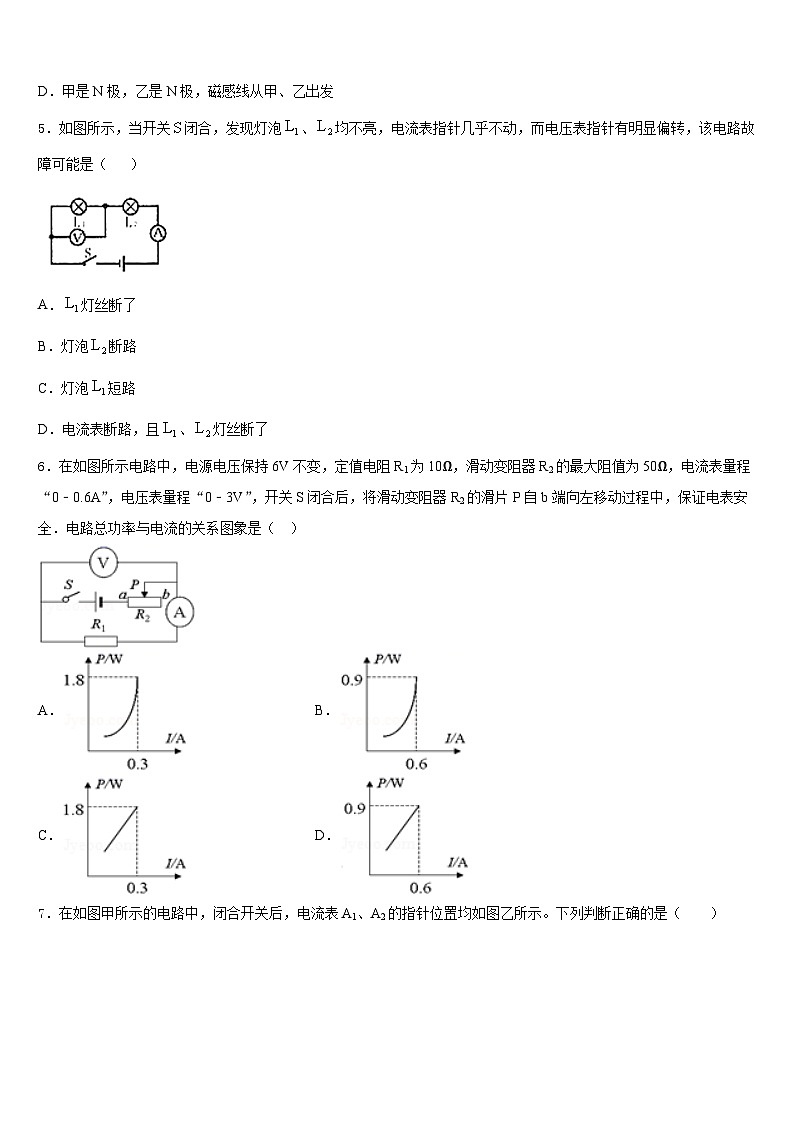

5．如图所示，当开关闭合，发现灯泡、均不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A．灯丝断了
B．灯泡断路
C．灯泡短路
D．电流表断路，且、灯丝断了
6．在如图所示电路中，电源电压保持6V不变，定值电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，开关S闭合后，将滑动变阻器R2的滑片P自b端向左移动过程中，保证电表安全．电路总功率与电流的关系图象是（ ）
A．B．
C．D．

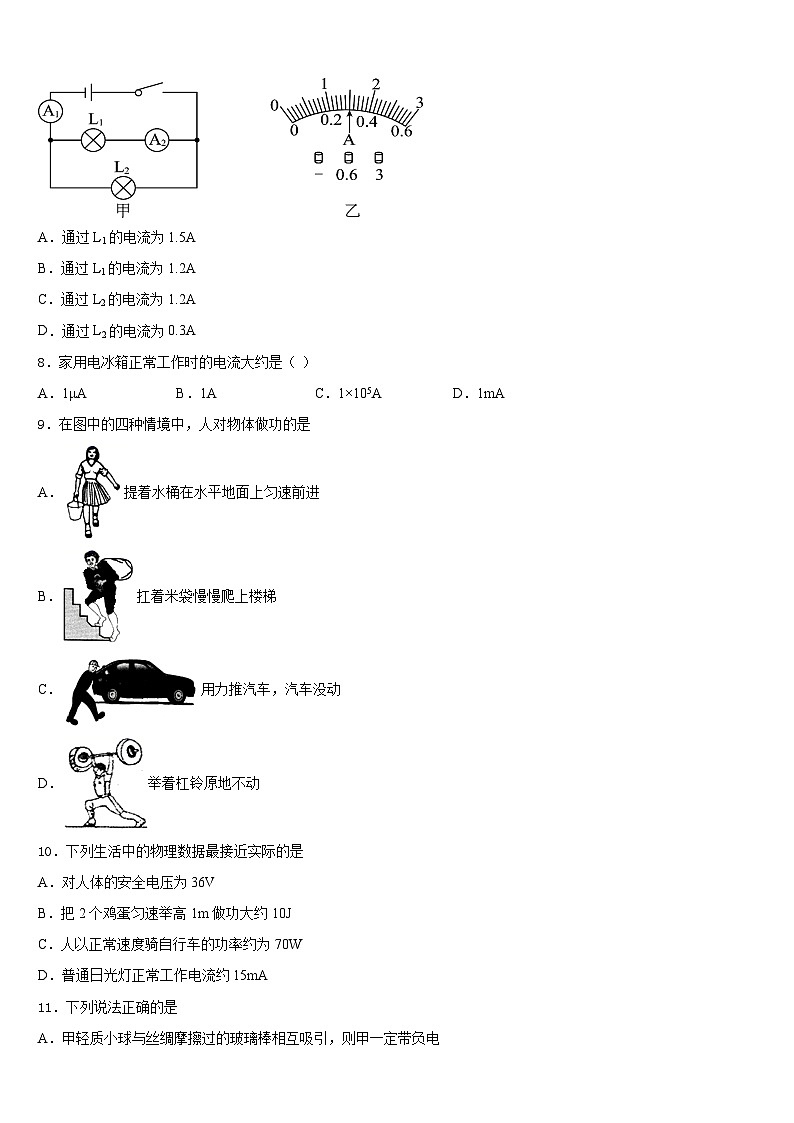

7．在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）
A．通过L1的电流为1.5A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为0.3A
8．家用电冰箱正常工作时的电流大约是（ ）
A．1μAB．1AC．1×105AD．1mA
9．在图中的四种情境中，人对物体做功的是
A．提着水桶在水平地面上匀速前进
B．扛着米袋慢慢爬上楼梯
C．用力推汽车，汽车没动
D．举着杠铃原地不动
10．下列生活中的物理数据最接近实际的是
A．对人体的安全电压为36V
B．把2个鸡蛋匀速举高1m做功大约10J
C．人以正常速度骑自行车的功率约为70W
D．普通日光灯正常工作电流约15mA
11．下列说法正确的是
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电
B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
12．地磁南北极与地理南北极并不重合，所以水平放置的小磁针指向跟地理的正南方向之间有一个很小的偏角，世界上最早准确地记述这一事实的学者是
A．丹麦的奥斯特B．德国的欧姆C．英国的法拉第D．中国的沈括
二、填空题（每题5分，共4题，20分）
13．小林利用两根阻值分别为R1、R2（R1＞R2）的电阻丝制作一个在家庭使用的电热器．他设计了下列3种方案，甲：两根电阻丝并联；乙：两根电阻丝串联；丙：单独用电阻为R1的电阻丝；．那么，分别使用这3种电热器烧开同一壶水所用时间的由多到少排序为_____（将t甲，t乙、t丙、按照要求排序）
14．劣质的装修材料含有较多的甲醛、苯、二甲笨等有毒有机物，用来装修房屋，会造成室内环境污染，这是因为有毒有机物向室内空气慢慢扩散，这种现象在夏天时特别严重，因为_________越高，扩散越剧烈。金属棒很难被拉伸，说明分子之间存在着____________。
15．如图所示，电路中的小灯泡L1、L2是________（填“串联”或“并联”），若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将________（填“发光”或“不发光”）．

16．尚老师家的一台用电器铭牌如图所示，请你认真阅读铭牌内容，并说出其中信息：①__________；②__________。
三、实验题（共12分）
17．（4分）小明家里新购置了一只热水壶如图甲所示，可以烧开冷水并将其保温，其铭牌如下表所示。图乙是热水壶的电路图，S是用感温材料制造的温控开关，R2是供加热的电阻。分析电路图乙可知：
（1）当S接通时，饮水机处于______（选填“加热”或“保温”下同）状态，当S断开时处于______状态；
（2）正常工作时该饮水机将热水罐中0.5kg，35℃的温水加热到95℃，用时5min。用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率_____；[c水=4.2×103J/（kg⋅℃）]
（3）如果要使饮水机在保温状态时的加热功率是加热状态时的一半，则电阻R1与R2的比值是______。
18．（4分）小军做实验探究“通电螺线管外部的磁场分布”．他在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑．通电后轻敲纸板，小磁针的指向和铁屑的排列情况，如图所示．请回答下列问题：
（1）实验中小磁针的作用是______________________________．
（2）实验结论是通电螺线管外部的磁场和__________的磁场相似．
（3）下列操作中能增强通电螺线管磁性的是_________．
A．增大通电螺线管中的电流
B．改变螺线管中的电流方向
C．在通电螺线管内插入铁棒
D．减少通电螺线管的匝数
19．（4分）在“测量小灯泡额定功率”的实验中，老师给同学们提供的器材有：小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源（电压恒为6V）、电流表、电压表、开关各一个，导线若干．若实验室有：R1（10Ω 1A）、R2（20Ω 0.5A）、R3（50Ω 0.2A）三种规格的滑动变阻器可供选择．
（1）用笔画出导线完成图1的电路连接；
（____）
（2）通过估算，滑动变阻器应选择_____（选填“R1”、“R2”或“R3”）
（3）当小灯泡正常发光时，电流表的示数如图2所示，为_____A，小灯泡的额定功率为_____W．
四、作图题（共16分）
20．（8分）将图中的电灯、开关和插座连接到家庭电路中。
（______）
21．（8分）（1）如图甲所示，电流表的示数为__________________A；
（2）请你在遵守安全用电的原则下，用笔画线代替导线将图乙电路连接完整______________；
（3）如图丙所示的是裁纸刀的示意图，裁纸时相当于一个杠杆，请作出作用在点的最小力的示意图及阻力的力臂______________。
五、计算题（共22分）
22．（10分）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
23．（12分）如图所示的电路中，电源电压恒为24V，灯泡标有“0.5A W”字样（灯丝电阻不变）．闭合开关S1、S2，滑动变阻器的滑片P滑至B端时，灯泡正常发光；闭合开关S1、断开开关S2，滑片P滑到变阻器点M处时（AM=4MB），电压表示数为8V。问：
（1）灯泡的电阻值？
（2）灯泡的额定功率？
（3）滑动变阻器的最大阻值？
（4）若电压表量程为0~15V，闭合开关S1、断开开关S2，在保障电路元件安全的前提下，滑动变阻器接入电路的电阻范围？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、C
5、A
6、C
7、C
8、B
9、B
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、．
14、温度 引力
15、串联 不发光
16、这台用电器的额定电压为220V 这台用电器的额定消耗功率为110W（或：这是一台长虹液晶电视机等 ）
三、实验题（共12分）
17、加热 保温 84%
18、判断通电螺线管两端极性；判断通电螺线管周围是否存在磁场；判断该点的磁场方向 条形磁体 AC
19、 R2 0.26 0.65
四、作图题（共16分）
20、
21、0.18
五、计算题（共22分）
22、（1）0.5A（2）4Ω（3）0.75W
23、答：(1) 48Ω；(2) 12W；(3) 120Ω；(4) 0-80Ω。
额定频率
50Hz
环境温度
10℃～38℃
加热功率
500W
环境湿度
≤90%
额定电压
220V
制热水能力
≥90℃5L/h
