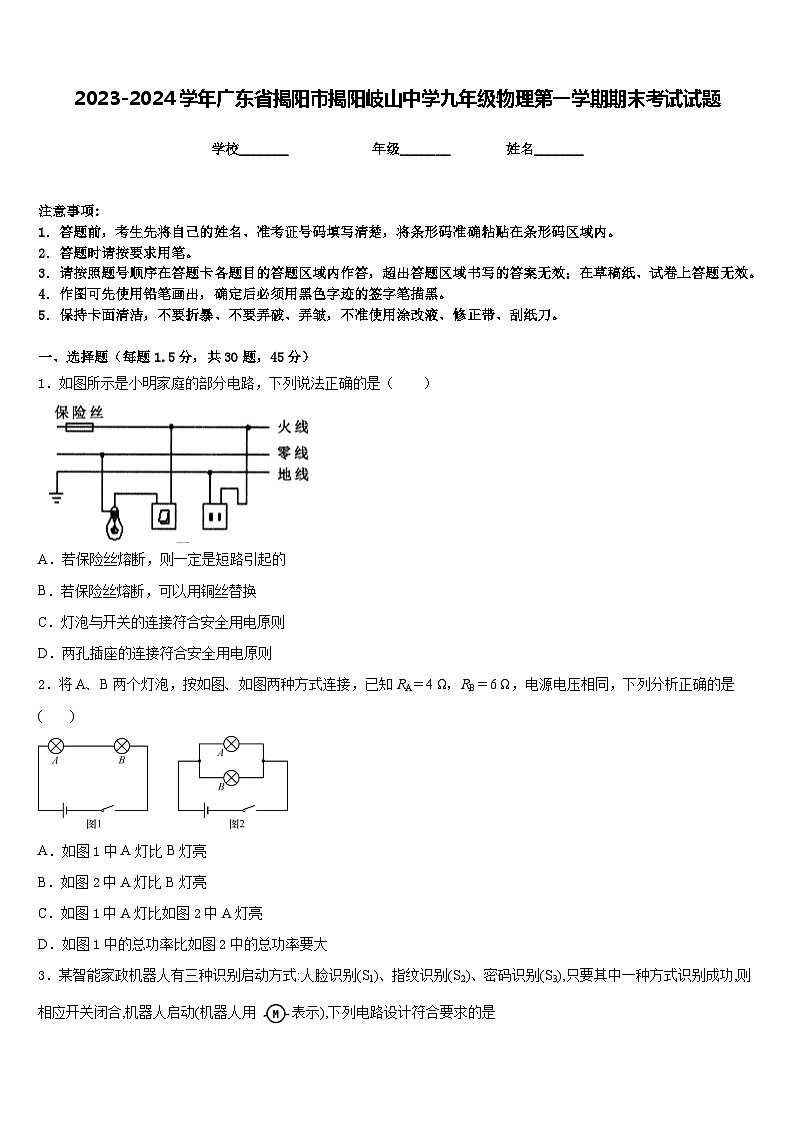

2023-2024学年广东省揭阳市揭阳岐山中学九年级物理第一学期期末考试试题含答案

这是一份2023-2024学年广东省揭阳市揭阳岐山中学九年级物理第一学期期末考试试题含答案，共14页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示是小明家庭的部分电路，下列说法正确的是（ ）
A．若保险丝熔断，则一定是短路引起的
B．若保险丝熔断，可以用铜丝替换
C．灯泡与开关的连接符合安全用电原则
D．两孔插座的连接符合安全用电原则
2．将A、B两个灯泡，按如图、如图两种方式连接，已知RA＝4 Ω，RB＝6 Ω，电源电压相同，下列分析正确的是( )
A．如图1中A灯比B灯亮
B．如图2中A灯比B灯亮
C．如图1中A灯比如图2中A灯亮
D．如图1中的总功率比如图2中的总功率要大
3．某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是

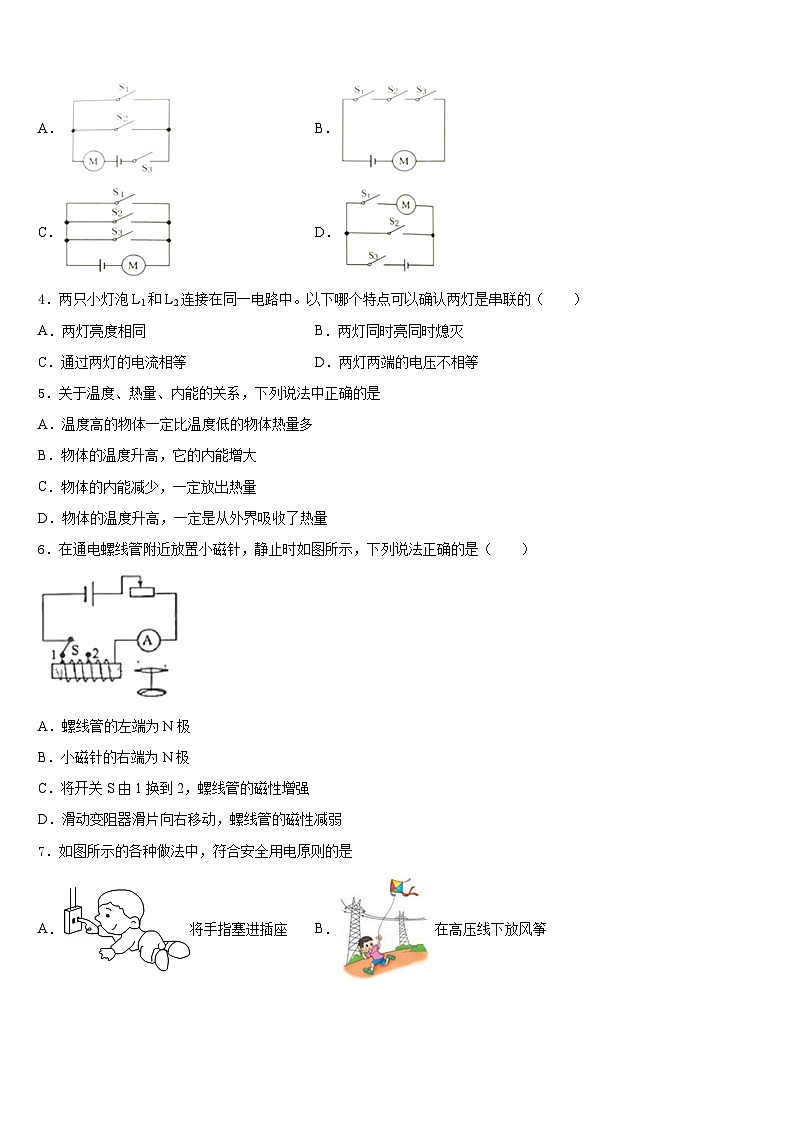

A．B．
C．D．
4．两只小灯泡L1和L2连接在同一电路中。以下哪个特点可以确认两灯是串联的（ ）
A．两灯亮度相同B．两灯同时亮同时熄灭
C．通过两灯的电流相等D．两灯两端的电压不相等
5．关于温度、热量、内能的关系，下列说法中正确的是
A．温度高的物体一定比温度低的物体热量多
B．物体的温度升高，它的内能增大
C．物体的内能减少，一定放出热量
D．物体的温度升高，一定是从外界吸收了热量
6．在通电螺线管附近放置小磁针，静止时如图所示，下列说法正确的是（ ）
A．螺线管的左端为N极
B．小磁针的右端为N极
C．将开关S由1换到2，螺线管的磁性增强
D．滑动变阻器滑片向右移动，螺线管的磁性减弱
7．如图所示的各种做法中，符合安全用电原则的是
A．将手指塞进插座B．在高压线下放风筝

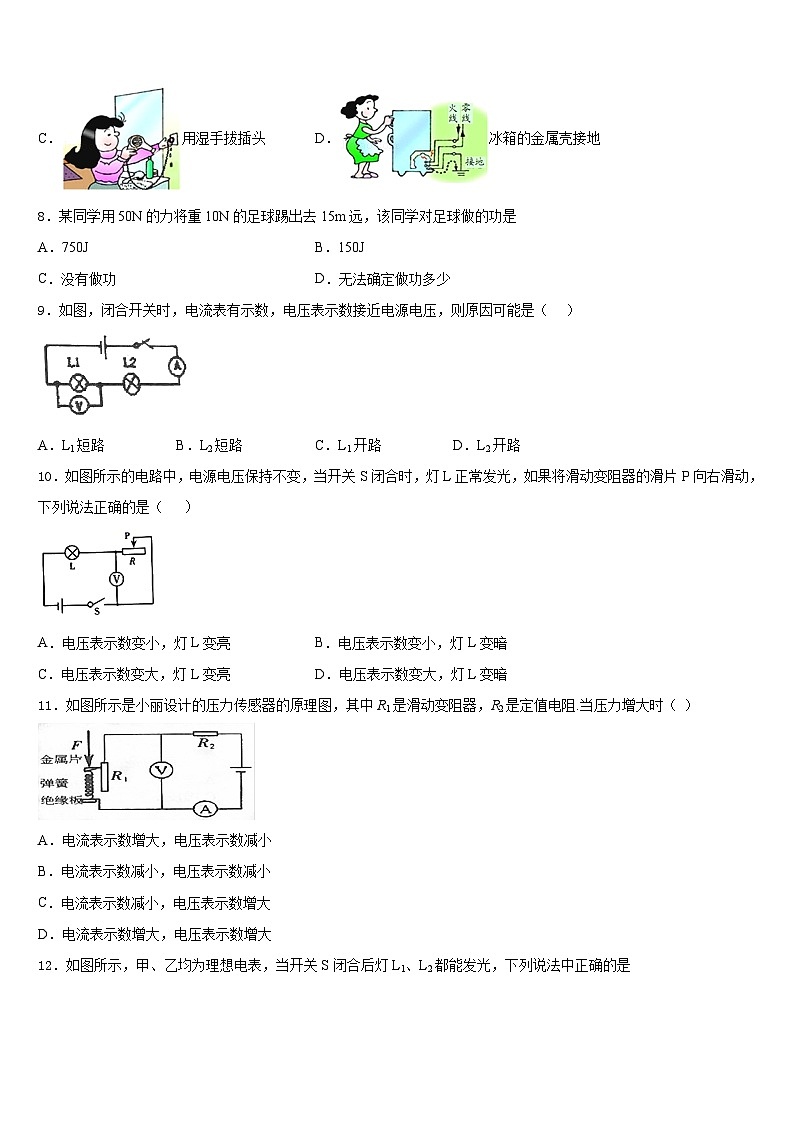

C．用湿手拔插头D．冰箱的金属壳接地
8．某同学用50N的力将重10N的足球踢出去15m远，该同学对足球做的功是
A．750JB．150J
C．没有做功D．无法确定做功多少
9．如图，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是（ ）

A．L1短路B．L2短路C．L1开路D．L2开路
10．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（ ）
A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗
C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗
11．如图所示是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻.当压力增大时（ ）
A．电流表示数增大，电压表示数减小
B．电流表示数减小，电压表示数减小
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数增大
12．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
13．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四种测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
14．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（ ）
A．定值电阻R1阻值为20Ω
B．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点
C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的C点
D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的D点
15．以下温度中，最接近的是
A．冰水混合物的温度B．健康成年人的体温
C．让人感觉温暖而舒适的室内温度D．蜡烛外焰的温度
16．如图所示，下列说法中错误的是（ ）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
17．一台“220V、60W”的电扇，一只“220V、60W”的白炽灯，一只“220V、60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们消耗的电能
A．电扇最多B．白炽灯最多C．电热器最多D．都一样多
18．小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0~3V，电流表的量程为0~0.6A。滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是2.5~20Ω
B．电流表示数的变化范围是0.18~0.6A
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
19．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
20．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（ ）
A．工人的拉力为500N B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400WD．工人做功的机械效率小于90%
21．如图所示，两个完全相同的验电器A和B，A带正电，B不带电。现用金属棒连接验电器A和B，则下列说法中正确的是（ ）
A．电荷从验电器A流动到验电器B
B．连接瞬间金属棒中的电流方向是从A向B
C．验电器A失去正电荷
D．验电器B得到正电荷
22．关于家庭电路，下列说法正确的是( )
A．工作的用电器越多，电路的总电阻越大
B．家庭电路中的电能表是测量总电功率的仪表
C．使用试电笔时，手必须接触试电笔的笔尾金属体
D．洗衣机、电冰箱等家用电器使用三角插头是为了节约用电
23．下列说法中正确的是（ ）
A．尘土飞扬说明分子在不停地运动
B．吸盘能牢牢吸在玻璃上，说明分子间存在引力
C．塑料尺子很难被压缩，说明分子间没有空隙
D．塑料尺子很难被拉长，说明分子间有引力
24．在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是（ ）
A．电流表的示数减小，电压表的示数增大
B．电流表的示数增大，电压表的示数减小
C．定值电阻R消耗的功率增大
D．电路消耗的总功率不变
25．如图所示，小明家的四种家用电器，其中额定功率高于400W的是（ ）
A．电热水壶B．电视机
C．电风扇D．台灯
26．如图所示的是甲、乙两个电阻中的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5V的电源两端，下列分析正确的是
A．甲的阻值是乙阻值的2倍
B．乙两端的电压是甲两端电压的2倍
C．通过乙的电流是通过甲的电流的2倍
D．甲的电功率是乙的电功率的2倍
27．图中温度自动报警器的原理运用了许多物理知识，以下说法中不正确的是
A．温度计中的水银不是导体
B．流过电磁铁的电流越大磁性越强
C．电磁继电器的触点类似于一种开关
D．报警器中的电磁铁运用了电流的磁效应
28．如图所示的实例中，改变物体内能的方式与其他三个实例不同的是
A．用锯条锯木板，锯条的温度升高
B．用热水袋暖手，手的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
29．如图所示电路，电源电压为U，开关S闭合前后，电压表指针的位置不变，若电路中仅有一处故障，且只可能发生在电阻R1或R2上，则电压表示数及相应的故障分析正确的是（ ）
A．V为零，R2短路B．V为零，R1开路
C．V为U，R2短路D．V为U，R1开路
30．如图所示，是探究串联电路电压特点的实验电路，闭合开关，发现两电压表指针偏转角度相同，用一根检测导线寻找电路故障，将导线分别并联到灯L1和L2两端时，发现两电压表指针位置均没有任何变化，由此可以推断（ ）
A．L1一定短路
B．L2一定断路
C．L1短路、L2断路
D．检测导线一定断路
二、填空题（每空1分，共10题，20分）
31．如图所示电路，电源电压保持不变，在甲、乙两处分别接入电压表，闭合开关S，甲、乙电压表的示数之比为1∶3，则电阻R1∶R2=_______，断开开关S，仍要使R1和R2都能工作，甲、乙两处均只能接入_______(选填“电流”或“电压”)表，此时甲、乙两表的示数之比为_______。
32．如图所示，通电螺线管附近的小磁针处于静止状态，此时它的A端是______极（选填“N”或“S”），电源的a端是____极（选填“正”或“负”）．滑动变阻器的滑片向右调节，则通电螺线管的磁性变____（选填“强”或“弱”）．
33．观察现象，回答问题
如图所示，先在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，然后迅速压下活塞，棉花会燃烧，对这一现象的解释是，活塞压缩玻璃筒内的空气，对筒内空气_____，使空气的_____增加，_____升高，达到乙醚着火点，棉花才燃烧起来．这个过程的实质就是内燃机的_____冲程．
34．如图所示，为辨别家庭电路中的火线与零线，手拿试电笔方法正确是______图（选填“甲”或“乙”）。
35．指南针是我国古代四大发明之一，如图所示的司南是我国早期的指南针。静止时，“司南之杓”的长柄指向南方，长柄是它的______极，指南北是受到______的作用。
36．如图所示，开关S闭合后，电流表A1、A2两只电流表的指针偏转到了同一位置，则通过L1的电流_________ A，L1、L2两盏灯的电阻之比R1：R2=_________。
37．我国北方楼房中的“暖气”用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖。用水做运输能量的介质有什么好处？______。生活中、各种产业中，还有许多用水来加热或散热的情况，请举出一例：____。
38．某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为_____Ω，该导体两端电压为_____V；当通过该导体电流为0时，导体的电阻为_____Ω。
39．随着人民生活水平的不断提高，汽车走进很多家庭。小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是________冲程。小汽车用汽油做燃料，加油时能闻到汽油的气味，这是______现象。
40．把标有“6V 1W”字样的电灯，接在9V的电路上，要使其正常发光，需要串联一个_____Ω的电阻，该电阻消耗的电功率为_____W，通电1min整个电路消耗的电能为_____ J．
三、实验题（每空1分，共2题，15分）
41．为了探究电流产生的热量跟哪些因素有关，小鹭同学先后采用如图所示的甲、乙两个装置进行实验．她将两段电阻丝R1、R2分别封闭在两个相同的烧瓶中（R1＜R2），用玻璃管将烧瓶分别与相同的气球相连，两次实验电源电压不变。
（1）要探究通电时间和通电电流大小相同时，电流产生的热量与电阻的关系，应选择装置_____进行实验。（选填“甲”或“乙”）
（2）比较相同时间里气球A与气球C体积变化情况，可探究电流产生的热量与________的关系。
（3）小鹭用气球替代温度计进行实验，你对此的评价是__________________。
（4）该实验探究过程中应用了控制变量法。请在列举一个应用此方法的实验：______________。
42．如图所示是探究“什么情况下磁可以生电”的实验装置。
（1）实验中，通过观察__________来判断电路中是否有感应电流。
（2）如果让导线不动，用以下方法改变磁体：A．改变磁体的磁极；B．换用磁性强度不同的磁体；C．让磁体上下移动；D．让磁体左右移动；E．让磁体前后移动。你在学习过程中做这些探究时，观察到能使电流表指针摆动的是_________（选题字母序号）。
（3）如果让磁体不动，用以下方法移动直导线ab：A．上下平行移动；B．水平前后移动；C．水平左右移动；D．竖直面内转动。你在学习的过程中做这些探究时，观察到能使电流表指针摆动的是__________（选题字母序号）。
（4）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：__________。
四、计算题（每题10分，共2题，20分）
43．《开学第一课》节目里，王源经过多次努力，利用孵化箱完成了无壳孵小鸡实验。如图乙所示为孵化箱的简化电路图，灯L的额定电压为8V，通常只需灯光照明；温度较低时需加热。电源电压恒为24V，电流表A1量程为0~0.6A，电流表A2量程为0~3A，R1为定值电阻，R2为阻值可变的发热电阻丝（标有“100Ω 3A”）。灯L的I—U图像如图甲所示。仅闭合开关S时，灯L恰好正常发光。求：
(1)灯L正常发光时的电功率；
(2)电阻R1的阻值；
(3)S、Sl、S2均闭合时，在电路安全的情况下，R2允许的阻值范围。
44．如表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R2的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R2的功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、B
3、C
4、D
5、B
6、A
7、D
8、D
9、B
10、D
11、C
12、B
13、B
14、B
15、C
16、D
17、D
18、D
19、D
20、D
21、B
22、C
23、D
24、A
25、A
26、B
27、A
28、B
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、 电流
32、N 正 强
33、做功 内能 温度 压缩
34、甲
35、S 地磁场
36、0.3 4:1
37、见解析 用热水袋取暖
38、20 6 20
39、压缩 扩散
40、18Ω 0.5W 90J
三、实验题（每空1分，共2题，15分）
41、甲 电流 详见解析 探究电阻大小的影响因素
42、电流表指针是否偏转 D C 将导体ab换成多匝线圈或换用一个磁性更强的磁体
四、计算题（每题10分，共2题，20分）
43、 (1)3.2W；(2)40Ω；(3)10Ω~100Ω
44、（1）6.6×105J；（2）66Ω；（3）2A， 264W。
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
电源频率
50Hz
