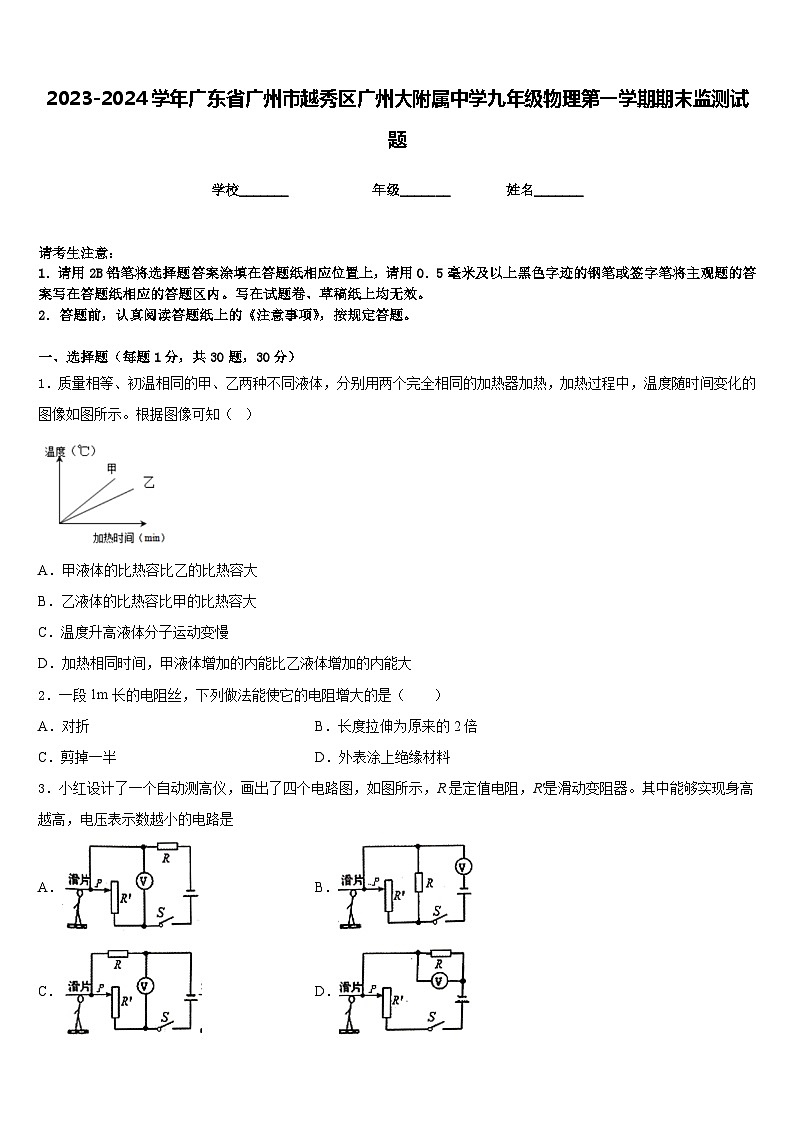

2023-2024学年广东省广州市越秀区广州大附属中学九年级物理第一学期期末监测试题含答案

这是一份2023-2024学年广东省广州市越秀区广州大附属中学九年级物理第一学期期末监测试题含答案，共10页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热，加热过程中，温度随时间变化的图像如图所示。根据图像可知（ ）
A．甲液体的比热容比乙的比热容大
B．乙液体的比热容比甲的比热容大
C．温度升高液体分子运动变慢
D．加热相同时间，甲液体增加的内能比乙液体增加的内能大
2．一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A．对折B．长度拉伸为原来的2倍
C．剪掉一半D．外表涂上绝缘材料
3．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。其中能够实现身高越高，电压表示数越小的电路是
A．B．
C．D．
4．下列关于材料的导电性能及其应用的说法错误的是
A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D．用超导材料制造电子元件，可不必考虑元件的散热问题
5．如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（ ）
A．
B．
C．
D．
6．关于温度、热量和内能，下列说法正确的是
A．温度高的物体内能一定大
B．物体的温度越高，所含的热量越多
C．内能少的物体也可能将热量传给内能多的物体
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变

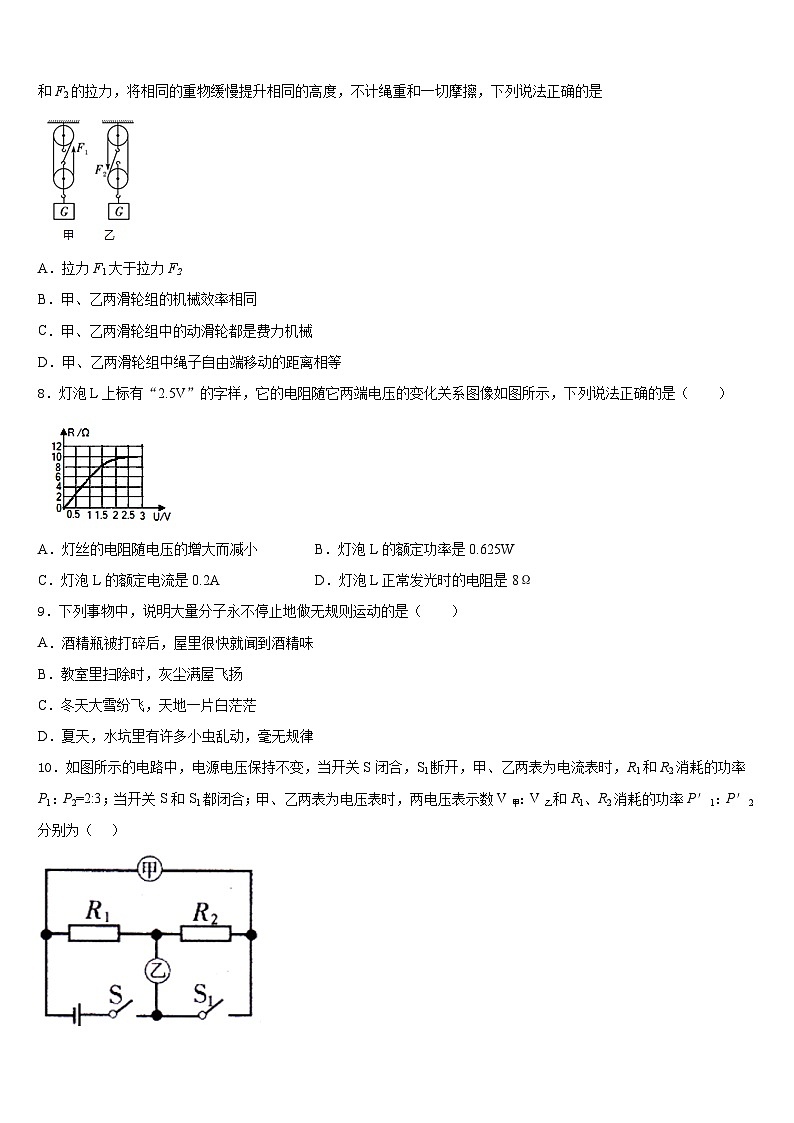

7．如图所示，用完全相同的四个滑轮和两根相同的细绳组成甲、乙两个滑轮组，在各自的自由端施加大小分别为F1和F2的拉力，将相同的重物缓慢提升相同的高度，不计绳重和一切摩擦，下列说法正确的是
A．拉力F1大于拉力F2
B．甲、乙两滑轮组的机械效率相同
C．甲、乙两滑轮组中的动滑轮都是费力机械
D．甲、乙两滑轮组中绳子自由端移动的距离相等
8．灯泡L上标有“2.5V”的字样，它的电阻随它两端电压的变化关系图像如图所示，下列说法正确的是（ ）
A．灯丝的电阻随电压的增大而减小B．灯泡L的额定功率是0.625W
C．灯泡L的额定电流是0.2AD．灯泡L正常发光时的电阻是8Ω
9．下列事物中，说明大量分子永不停止地做无规则运动的是（ ）
A．酒精瓶被打碎后，屋里很快就闻到酒精味
B．教室里扫除时，灰尘满屋飞扬
C．冬天大雪纷飞，天地一片白茫茫
D．夏天，水坑里有许多小虫乱动，毫无规律
10．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）
A．5:2 2:3B．2:3 4:9
C．5:2 3:2 .D．2:3 9:4
11．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（ ）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
12．如图表示的是四冲程汽油机工作循环中的
A．吸气冲程B．压缩冲程
C．做功冲程D．排气冲程
二、填空题（每题5分，共4题，20分）
13．某导体两端的电压为3V，通过导体的电流为0.2A，导体的电阻为_______Ω，如果加在该导体两端的电压为4.5V，则通过导体的电流是_______A，导体的电阻为_______Ω。
14．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．
15．如图是小灯泡L和电阻R中的电流随电压变化的图象。由图象可知，电阻R的阻值为_____Ω。现将小灯泡L和电阻R串联在电路中，当电阻R两端电压为3V时，小灯泡L消耗的功率是_______W。
16．如图所示是油量表的示意图，R2上标有“20 Ω 1 A”字样。闭合开关，当浮标最低时，金属滑片P滑到a端，电流表示数为0.3 A；当加满油浮标最高时，金属滑片P滑到b端，电流表示数为0.5 A，则电阻R1的阻值为_____Ω；电阻R1最小电功率为_____W。
三、实验题（共12分）
17．（4分）用图甲所示的电路测量待测电阻Rx的阻值，图中R为电阻箱（电阻箱的符号为），R0为滑动变阻器，电源两端的电压不变。
（1）请你完成该实验的主要步骤：
①根据图甲中的电路图连接电路，将滑动变阻器的阻值调到最大；
②断开开关 S2，闭合开关 S1，调节滑动变阻器滑片到适当位置，读出电流表的示数为I；
③断开开关 S1，闭合开关 S2，调节_____，使电流表的示数I保持不变；
④读出电阻箱的示数R。
（2）实验操作完成后，电阻箱的示数如图乙所示，可知待测电阻Rx＝_____Ω。
（3）本实验中蕴含的“等效替代”思想是科学研究中的一种常用思想方法，其实质是在效果相同的情况下，将较为复杂的实际问题变换为简单的熟悉问题，并找出其中的规律。在下列四个实例中，体现了“等效替代”思想的是_____。（单选，填写选项前的字母）
A．学习电压时，我们可以通过水压来认识它
B．引入磁感线形象描述磁体周围的磁场
C．用一个 10Ω的电阻代替两个 5Ω串联时的电阻
D．选用同一个定值电阻探究电流与电压的关系
18．（4分）在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）请你用笔画线代替导线在答题卡上帮小明将图甲所示的实物电路连接完整；
（________）
（2）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（3）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（4）继续调节滑动变阻器，使小灯泡两端电压略低于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
19．（4分）在观察“水的沸腾”实验中，当水温升到90 ℃时，每隔1 min读一次温度计的示数，直到水沸腾5 min后停止读数，数据记录如下表：
（1）小明读温度的方法如图1所示，他在实验中的错误是：__________________。
（2）某次数据没有记录，当时温度计示数如图2所示，请将漏填的数据填在表格内___。
（3）根据表格中的数据，在图3的小方格纸上画出水的温度随时间变化的图象。
（______）
（4）从图3的图象可以看出水的沸点是___________℃，此时气压___________（填“大于”、“小于”或“等于”）1个标准大气压。
（5）小华和小杰虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图4所示，a、b两种图象不同的原因是水的___________不同。
四、作图题（共16分）
20．（8分）电冰箱的压缩机（电动机）是由温控开关（S1）控制的，冷藏室中的照明灯是由冰箱门（S2）控制的，请你在虚线框内画出符合上述特点的电路图。
（____）
21．（8分）根据如图所示的实物连接图，在答题卷上相应位置画出电路图。
（____）
五、计算题（共22分）
22．（10分）某机床上有一个小警示灯，其规格为“12V 3W”。该小灯泡与一个R＝96Ω的电阻串联接到一个分压电源上，小灯泡恰好正常发光。试求：
（1）小灯泡正常发光时的电流是多少？
（2）该分压电源的电压是多少？
（3）通电10min，电流对这个电路做功是多少？
23．（12分）小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲所示。电路由电源、称重计（电流表、量程0-0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压8V，滑动变阻器R1长40cm、最大阻值20Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？（保留二位小数）
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、A
5、A
6、C
7、B
8、B
9、A
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、15 0.3 15
14、增大 增大
15、20 0.15
16、30 2.7
三、实验题（共12分）
17、电阻箱 50 C
18、 D B 实际电功率
19、读数时视线没有与温度计内液面相平 92 98 小于 质量
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.25A；（2）36V；（3）5.4×103 J
23、（1）60Ω（2）0.11A（3）R4；0.47A
时间/min
0
1
2
3
4
5
6
7
8
温度/°C
90
94
96
98
98
98
98
98
