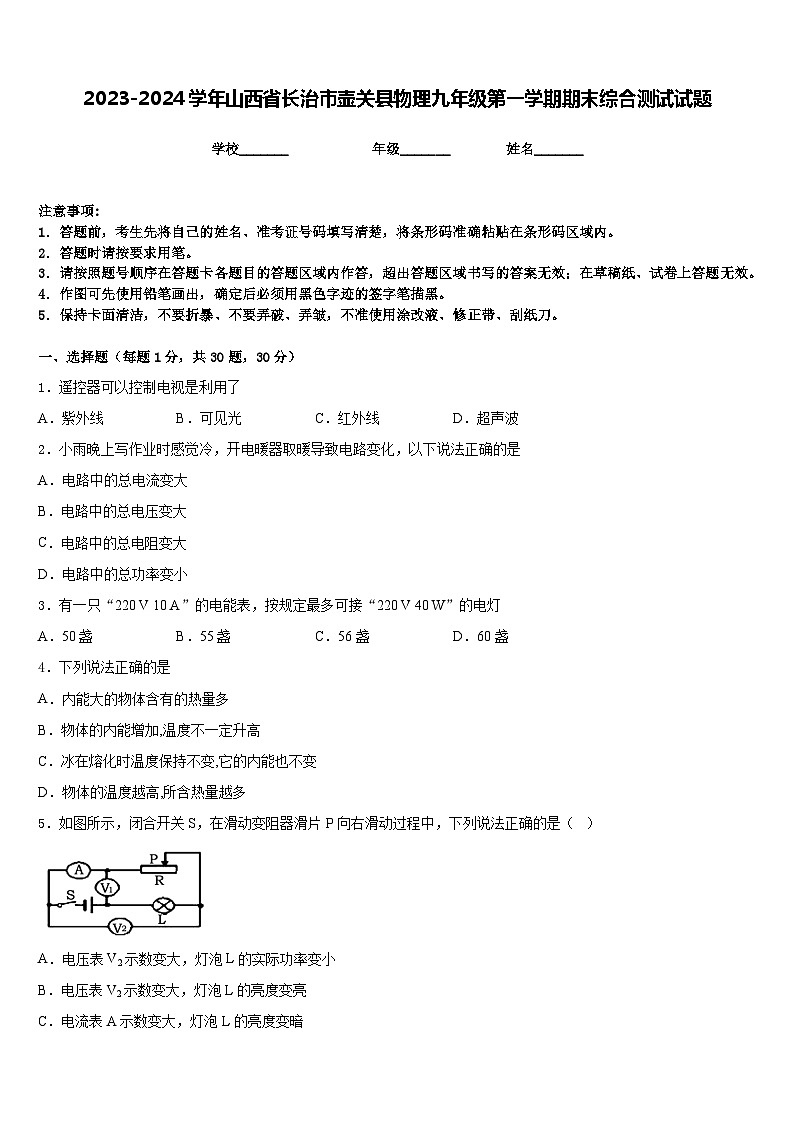

2023-2024学年山西省长治市壶关县物理九年级第一学期期末综合测试试题含答案

这是一份2023-2024学年山西省长治市壶关县物理九年级第一学期期末综合测试试题含答案，共9页。试卷主要包含了答题时请按要求用笔，图为试电笔的结构及使用方法等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．遥控器可以控制电视是利用了
A．紫外线B．可见光C．红外线D．超声波
2．小雨晚上写作业时感觉冷，开电暖器取暖导致电路变化，以下说法正确的是
A．电路中的总电流变大
B．电路中的总电压变大
C．电路中的总电阻变大
D．电路中的总功率变小
3．有一只“220 V 10 A”的电能表，按规定最多可接“220 V 40 W”的电灯
A．50盏B．55盏C．56盏D．60盏
4．下列说法正确的是
A．内能大的物体含有的热量多
B．物体的内能增加,温度不一定升高
C．冰在熔化时温度保持不变,它的内能也不变
D．物体的温度越高,所含热量越多
5．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电压表V2示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变亮

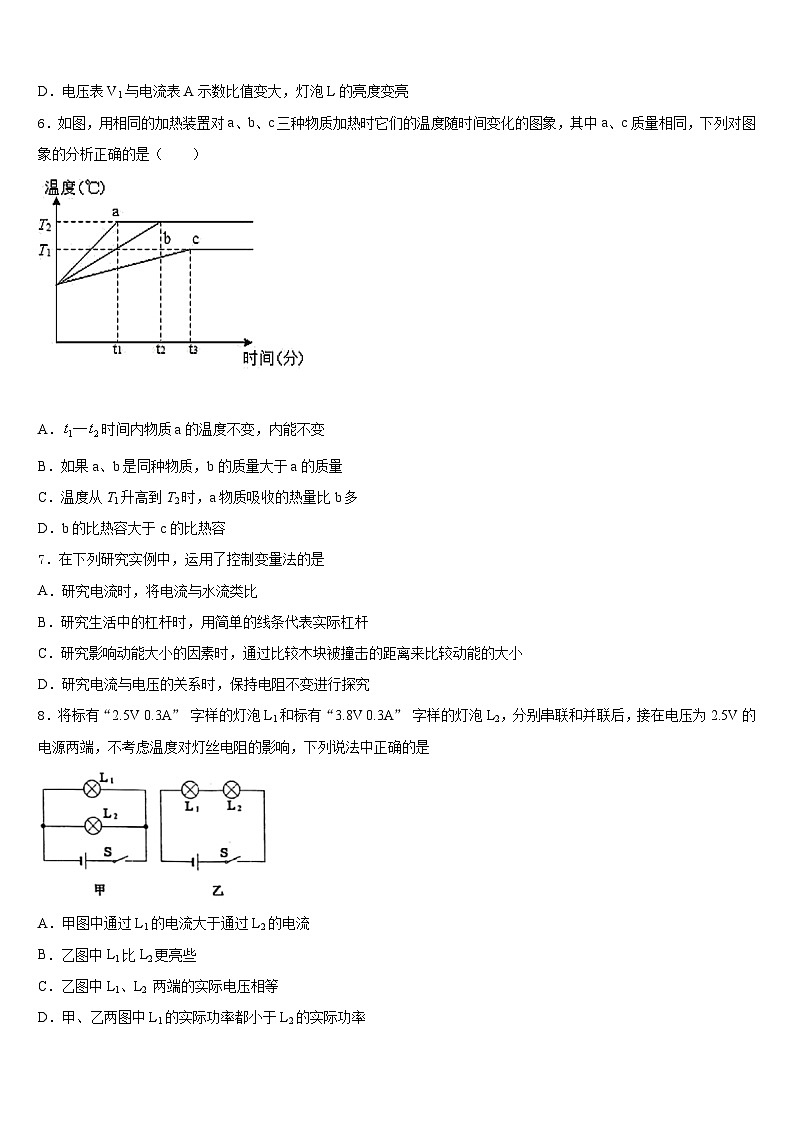

6．如图，用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象，其中a、c质量相同，下列对图象的分析正确的是（ ）
A．时间内物质a的温度不变，内能不变
B．如果a、b是同种物质，b的质量大于a的质量
C．温度从T1升高到T2时，a物质吸收的热量比b多
D．b的比热容大于c的比热容
7．在下列研究实例中，运用了控制变量法的是
A．研究电流时，将电流与水流类比
B．研究生活中的杠杆时，用简单的线条代表实际杠杆
C．研究影响动能大小的因素时，通过比较木块被撞击的距离来比较动能的大小
D．研究电流与电压的关系时，保持电阻不变进行探究
8．将标有“2.5V 0.3A” 字样的灯泡L1和标有“3.8V 0.3A” 字样的灯泡L2，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．甲图中通过L1的电流大于通过L2的电流
B．乙图中L1比L2更亮些
C．乙图中L1、L2 两端的实际电压相等
D．甲、乙两图中L1的实际功率都小于L2的实际功率

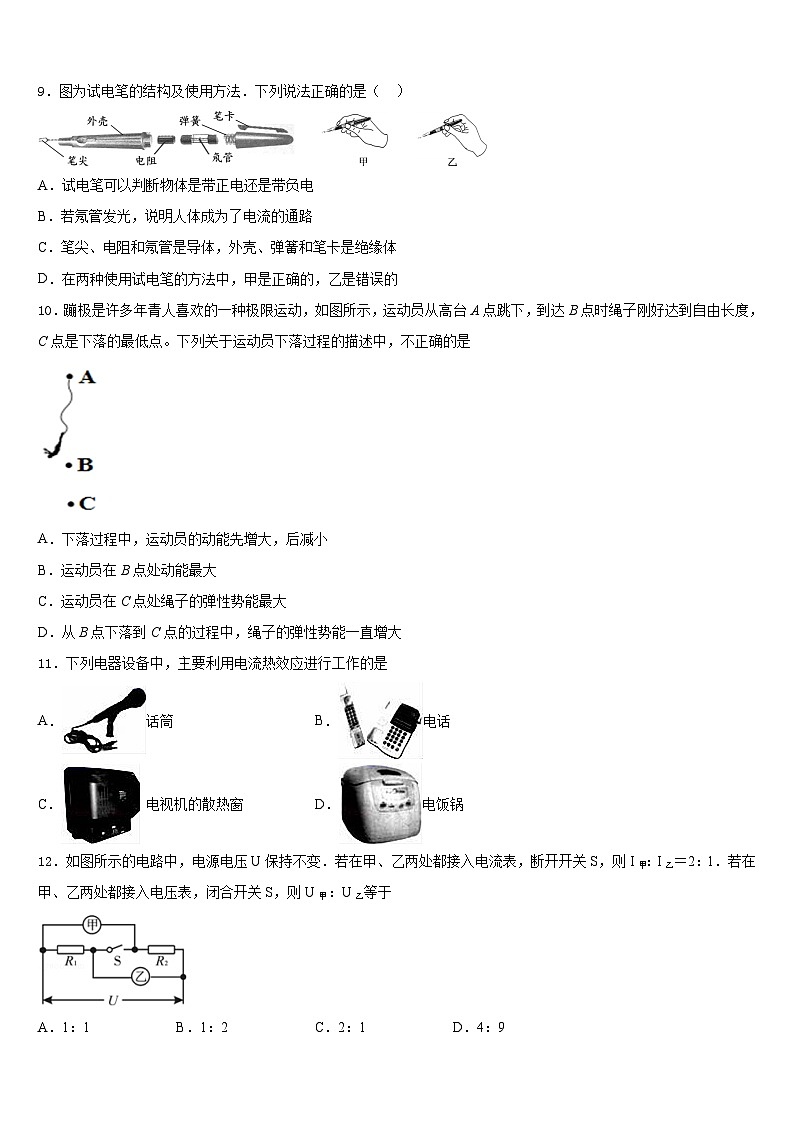

9．图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
10．蹦极是许多年青人喜欢的一种极限运动，如图所示，运动员从高台A点跳下，到达B点时绳子刚好达到自由长度，C点是下落的最低点。下列关于运动员下落过程的描述中，不正确的是
A．下落过程中，运动员的动能先增大，后减小
B．运动员在B点处动能最大
C．运动员在C点处绳子的弹性势能最大
D．从B点下落到C点的过程中，绳子的弹性势能一直增大
11．下列电器设备中，主要利用电流热效应进行工作的是
A．话筒B．电话
C． 电视机的散热窗D．电饭锅
12．如图所示的电路中，电源电压U保持不变．若在甲、乙两处都接入电流表，断开开关S，则I甲：I乙＝2：1．若在甲、乙两处都接入电压表，闭合开关S，则U甲：U乙等于
A．1：1B．1：2C．2：1D．4：9
二、填空题（每题5分，共4题，20分）
13．如图所示，两个表面光滑的铅块相互挤压后粘在一起，说明分子间有_____；长时间挤压在一起的铅块和金块会相互渗透，说明分子_____．
14．暑假小明去克旗奶奶家，奶奶用如图所示的酒精锅为小明涮羊肉，锅内放了温度为20℃质量为2kg的水，酒精锅把这些水烧开所需要的热量为____________J，至少需要_______g酒精。结果用了70g酒精，则该酒精锅的效率为________。水沸腾时，锅盖不停被水蒸气顶起，这种现象是________能转化为机械能。（ 锅内气压为一标准大气压、q酒精=3.0×107J/kg、c水=4.2×103J/kg·℃ ）
15．建筑工程中经常需要用孔机钻孔，钻孔时钻头发热，内能增加，这是通过_____改变内能；世界卫生组织提倡大家饮用烧开后的水，用天然气灶烧水的过程是通过_____方式改变内能（选填“热传递”或“做功”
16．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为_________Ω．
三、实验题（共12分）
17．（4分）实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：
(1)测量电源及灯泡两端电压。电压表接在CD两点，闭合开关，电压表的示数如图乙所示，则L1两端的电压是______V；
(2)测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此可知______可能是造成结论与猜想不符的原因。为了能更明显地观察到该现象，应选择较______(填“粗”或“细”)的导线。
18．（4分）在探究影响电磁铁磁性强弱的因素的实验中，实验室准备的器材有，电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙， 并设计了电路，如图所示。
(1)电磁铁甲的上端为_______极（选填N或S），实验中通过观察电磁铁__________的不同，可以判断电磁铁的磁性强弱不同；
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_________（选填“增加”或“减少”），说明电流越___ 电磁铁磁性越强；
(3)根据图中的情境可知，__________选填（“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强；
(4)实验结束，断开开关，大头针全部掉落，说明电磁铁磁性的有无可以通过______________来控制。
19．（4分）小阳同学在探究“通过导体的电流跟该导体两端电压的关系”实验中，利用如图所示实验器材进行实验。
（1）请在虚线框内画出小阳探究实验的电路图。
________
（2）在图所示实物电路中，_________连接有错误。
（3）小阳改正错误的电路连接后，进行实验。他闭合开关S，将滑动变阻器的滑片P向右移动时，观察到电流表的示数_________。
（4）下表是小阳记录的实验数据。
请你根据表中数据在下图中的坐标中描点，并绘制出本次实验中通过导体的电流跟该导体两端电压的关系图像。___
（5）通过绘制图像可发现在测量中有明显错误的数据是I=_________A的实验数据。根据图像可以判断：当电阻R两端电压为4V时，通过电阻R的电流I约为_______A。
（6）分析实验图像，得到的结论是：当_______一定时，通过导体的电流跟_________。
四、作图题（共16分）
20．（8分）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。
（____）
21．（8分）按要求作图。
(1)如图甲轻杆OB在外力作用下保持静止(O为支点)，请在图中画出动力臂和阻力臂。
（_______________）
(2)请在乙图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
（_______________）
五、计算题（共22分）
22．（10分）图甲是小明家使用的电饭煲，图乙是其电路原理图，、为阻值不变的电热丝，S1为温度自动控制开关，可实现“加热”和“保温”状态的转换。该电饭煲的最大容量是4 L，额定加热功率是880 W，额定保温功率是88 W。[，].求：
(1)电热丝的阻值是多少？
(2)关闭家中其他用电器，只让该电饭煲在加热状态下上作4 min，观察到标有“1200R/（kW · h ） ”字样的电能表转盘转了60转，则电饭煲的实际功率是多少？
23．（12分）周日小红去商店购买电热水壶，售货员给她一份推销××牌电热水壶的宣传广告，其内容如下表。根据广告提供的信息求：[c 水=4.2×103 J/(kg•℃)]
（1）电热水壶正常工作 6min 产生的热量是多少？
（2）请通过计算说明此广告是否科学？
（3）若此广告是真实的，电热水壶的额定功率至少应该是多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、B
5、A
6、B
7、D
8、A
9、B
10、B
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、引力 在不停地做无规则运动
14、6.72×105 22.4 32% 内
15、做功 热传递
16、20
三、实验题（共12分）
17、1.7 导线分压 细
18、S 吸引大头针的个数 增加 大 甲 线圈匝数越多 通断电
19、 电压表 变大 0.38 0.8 导体电阻 该导体两端的电压成正比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)的阻值是；的阻值是；(2)。
23、（1）3.6×105J（2）不科学（3）1866.7W
××牌节能电热水壶
优点：高效、节能、省时，在 1 标准大气压下，烧开一壶初温为 20℃ 的水仅需 6min!
……
额定电压
220V
额定功率
1 000W
容积
2L
超温保护器熔断温度
110℃
