2023-2024学年广东省华南师范大附属中学九年级物理第一学期期末预测试题含答案
展开
这是一份2023-2024学年广东省华南师范大附属中学九年级物理第一学期期末预测试题含答案，共10页。试卷主要包含了 “节能减排，从我做起”等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的各类杠杆中，属于费力杠杆的是（ ）
A．起子
B．核桃夹子
C．筷子
D．撬棒
2．把两个电路元件A、B串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为
A．4：5
B．5：4
C．1：3
D．3：2
3．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断
A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m

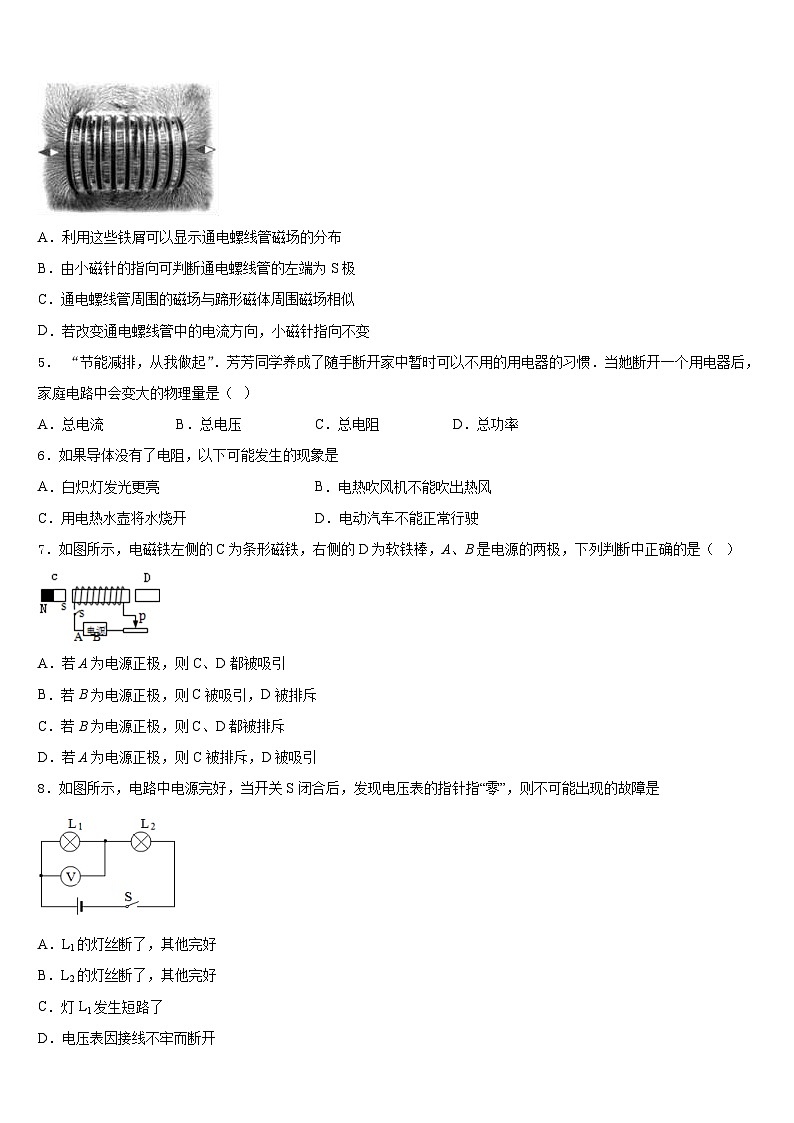

4．如图所示，在螺线管的两端各放一个小磁针（涂黑的一端为N极），并在硬纸板上均匀地撒满铁屑。通电后可以观察到小磁针的指向，轻轻敲打纸板，可以看到铁屑有规则的排列起来，关于通电螺线管的磁场，下列说法中正确的是
A．利用这些铁屑可以显示通电螺线管磁场的分布
B．由小磁针的指向可判断通电螺线管的左端为S极
C．通电螺线管周围的磁场与蹄形磁体周围磁场相似
D．若改变通电螺线管中的电流方向，小磁针指向不变
5． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
6．如果导体没有了电阻，以下可能发生的现象是
A．白炽灯发光更亮B．电热吹风机不能吹出热风
C．用电热水壶将水烧开D．电动汽车不能正常行驶
7．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极，下列判断中正确的是（ ）
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
8．如图所示，电路中电源完好，当开关S闭合后，发现电压表的指针指“零”，则不可能出现的故障是
A．L1的灯丝断了，其他完好
B．L2的灯丝断了，其他完好
C．灯L1发生短路了
D．电压表因接线不牢而断开
9．小明和同学们讨论热学的知识，你认为正确的是（ ）
A．晶体熔化过程中温度不变，内能也不变
B．做功和热传递都可以改变物体的内能
C．固体很难压缩，说明固体分子间没有间隙
D．水往低处流是因为水分子不停的做无规则运动
10．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是
A．定值电阻R0的阻值为3Ω
B．变阻器连入电路的电阻变化范围为2～12Ω
C．实验中R0两端的电压变化范围为2V～4.5V
D．电路消耗的总功率的变化范围为3.75W～11.25W
11．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S1．当杯体倒扣在主机上时， S1自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是
A．B．C．D．
12．有一种半导体材料的电阻值随着温度的变化如下表所示：
用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，若把电压表的刻度盘改为指示温度的刻度盘，则下列说法正确的是（ ）
①温度刻度不均匀，环境温度越高，对应电压表读数越小
②温度刻度均匀，环境温度越高，对应电压表读数越大
③如果环境温度低于0℃，仍可用来测量温度
④温度刻度盘的0℃与电压表3V对应
A．①④B．②③C．①③D．②④
二、填空题（每题5分，共4题，20分）
13．在如图所示的电路中，将两个电流表A1， A2分别正确连入电路不同位置，闭合开关S，两个电流表均有示数，且A1的示数大于A2的示数，移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变。
（1）电流表A1测量的是______中的电流，A2测量的是______中的电流。（均选填“R1支路”、“R2支路”或“干路”）
（2）若变阻器的滑片P向右端移动，则在移动过程中电流表A1与A2示数的比值______ （选填“变大”、“变小”或“不变”）。
14．如图所示，一台电脑上有多个USB接口，外接电脑设备如打印机、键盘、鼠标、音箱等都可以通过任意一个USB接口与电脑连接工作，根据你的判断，USB接口之间是_____（选填“串联”或“并联”）的．在电脑工作时可以通过USB接口连接一个小风扇帮助电脑散热，小风扇工作时，是把电能转化成_____能．
15．如图是某电商平台销售的一种普通热水袋，里面装入热水可以用于身体取暖。它利用了水的______较大的特性，同时也利用______的方式改变了受热部位的内能。
16．荷叶上的两滴露珠接触后合成一滴，表明分子间有_____（选填“引力”、“斥力”）；空气流动会形成风，这_____（选填“属于”或“不属于”）扩散现象．
三、实验题（共12分）
17．（4分）某实验小组进行测量滑轮组机械效率的实验，先用弹簧测力计测量钩码所受的重力G（如图甲），再按图乙所示的连接方式组装好滑轮组，并分别记下钩码和弹簧测力计的起始位置。
(1)图乙中，为了测量绳子自由端的拉力F，A同学在缓慢匀速提升时读数，B同学在弹簧测力计静止时读数，那么A同学测量滑轮组机械效率________ （选填“大于”、“小于”或“等于”） B同学测量滑轮组机械效率；
(2)按照A同学的测量方法，测出的拉力F与钩码所受重力G的大小关系为F________（选填“大于”、“小于”或“等于”）G；
(3)实验中要分别记下钩码和弹簧测力计的起始位置，是为了____________。
18．（4分） “比较质量相等的不同燃料充分燃烧时放出的热量”：用天平分别测量出质量均为10g的酒精和碎纸片，将其分别放入两个燃烧皿中，点燃它们，分别给装有等质量水的烧杯加热。本实验通过观察比较______来比较燃料燃烧放出的热量的；实验过程中，_______（选填“需要”或“不需要”）加热相同的时间；直至燃料_______，实验才能结束。本实验中若采用Q放＝Q吸来计算酒精或纸片的热值，则计算结果偏_______（选填“大”或“小”），理由是：_______________.
19．（4分）用“伏安法”测未知电阻的阻值：
（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是__________。
（2）如图乙所示是小明测量定值电阻的实物图（不完整），请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)。
（_____________）
（3）伏安法测电阻的原理是________。连接电路前，开关必须_____，电路接通前，滑动变阻器的滑片P应移至阻值最大端。
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx_____(填“短路”或“断路”)。
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，则本次实验测得定值电阻Rx是________Ω。
（6）在物理实验中，经常要对物理量进行多次测量。下列实验与本次实验进行多次测量的目的相同的是_______（填字母序号）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U—I图像。小明发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇________。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，用箭头标出磁感线的方向，并在括号内标出电源的正负极．
21．（8分）请按照如图所示的实物图在虚线框内画出电路图_____．
五、计算题（共22分）
22．（10分）如图所示，当水平拉力F=50N时.恰好可以使物体A沿水平地面向右做匀速直线运动．已知物体重为500N,所受地面的摩擦力约为120N,物体在2s内水平移动了0.6m,不计绳和滑轮的自重求在此过程中：
（1）拉力F做功为多少?
（2）拉力F做功的功率为多少?
（3）该装置的机械效率约为多少?
23．（12分）小明家电热水器铭牌标识为“220V1000W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表的转盘转了225转，电能表规格如图所示。问：
（1）“220V1000W”新热水器电热丝的电阻值是多少；
（2）小明测得该电热水器的实际电功率是多少；
（3）该电热水器氧化电热丝的实际电阻值是多少（计算结果只保留整数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、A
5、C
6、B
7、A
8、A
9、B
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、干路 R1支路 变大
14、并联 机械
15、比热容 热传递
16、引力 不属于
三、实验题（共12分）
17、小于 大于 测物体上升的高度和绳子自由端移动的距离
18、温度计升高的示数多少 不需要 充分燃烧/完全燃烧 小 有热量散失
19、对电流表指针进行调零 断开 断路 13 A 电压表接到滑动变阻器两端
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、（1）90J （2）45w （3）80%
23、 (1)48.4Ω；(2)900W；(3)54Ω。
t/℃
0
20
40
60
80
100
R/Ω
500
380
300
250
220
200
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的各类杠杆中，属于费力杠杆的是（ ）
A．起子
B．核桃夹子
C．筷子
D．撬棒
2．把两个电路元件A、B串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为
A．4：5
B．5：4
C．1：3
D．3：2
3．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断
A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m
4．如图所示，在螺线管的两端各放一个小磁针（涂黑的一端为N极），并在硬纸板上均匀地撒满铁屑。通电后可以观察到小磁针的指向，轻轻敲打纸板，可以看到铁屑有规则的排列起来，关于通电螺线管的磁场，下列说法中正确的是
A．利用这些铁屑可以显示通电螺线管磁场的分布
B．由小磁针的指向可判断通电螺线管的左端为S极
C．通电螺线管周围的磁场与蹄形磁体周围磁场相似
D．若改变通电螺线管中的电流方向，小磁针指向不变
5． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
6．如果导体没有了电阻，以下可能发生的现象是
A．白炽灯发光更亮B．电热吹风机不能吹出热风
C．用电热水壶将水烧开D．电动汽车不能正常行驶
7．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极，下列判断中正确的是（ ）
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
8．如图所示，电路中电源完好，当开关S闭合后，发现电压表的指针指“零”，则不可能出现的故障是
A．L1的灯丝断了，其他完好
B．L2的灯丝断了，其他完好
C．灯L1发生短路了
D．电压表因接线不牢而断开
9．小明和同学们讨论热学的知识，你认为正确的是（ ）
A．晶体熔化过程中温度不变，内能也不变
B．做功和热传递都可以改变物体的内能
C．固体很难压缩，说明固体分子间没有间隙
D．水往低处流是因为水分子不停的做无规则运动
10．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是
A．定值电阻R0的阻值为3Ω
B．变阻器连入电路的电阻变化范围为2～12Ω
C．实验中R0两端的电压变化范围为2V～4.5V
D．电路消耗的总功率的变化范围为3.75W～11.25W
11．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S1．当杯体倒扣在主机上时， S1自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是
A．B．C．D．
12．有一种半导体材料的电阻值随着温度的变化如下表所示：
用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，若把电压表的刻度盘改为指示温度的刻度盘，则下列说法正确的是（ ）
①温度刻度不均匀，环境温度越高，对应电压表读数越小
②温度刻度均匀，环境温度越高，对应电压表读数越大
③如果环境温度低于0℃，仍可用来测量温度
④温度刻度盘的0℃与电压表3V对应
A．①④B．②③C．①③D．②④
二、填空题（每题5分，共4题，20分）
13．在如图所示的电路中，将两个电流表A1， A2分别正确连入电路不同位置，闭合开关S，两个电流表均有示数，且A1的示数大于A2的示数，移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变。
（1）电流表A1测量的是______中的电流，A2测量的是______中的电流。（均选填“R1支路”、“R2支路”或“干路”）
（2）若变阻器的滑片P向右端移动，则在移动过程中电流表A1与A2示数的比值______ （选填“变大”、“变小”或“不变”）。
14．如图所示，一台电脑上有多个USB接口，外接电脑设备如打印机、键盘、鼠标、音箱等都可以通过任意一个USB接口与电脑连接工作，根据你的判断，USB接口之间是_____（选填“串联”或“并联”）的．在电脑工作时可以通过USB接口连接一个小风扇帮助电脑散热，小风扇工作时，是把电能转化成_____能．
15．如图是某电商平台销售的一种普通热水袋，里面装入热水可以用于身体取暖。它利用了水的______较大的特性，同时也利用______的方式改变了受热部位的内能。
16．荷叶上的两滴露珠接触后合成一滴，表明分子间有_____（选填“引力”、“斥力”）；空气流动会形成风，这_____（选填“属于”或“不属于”）扩散现象．
三、实验题（共12分）
17．（4分）某实验小组进行测量滑轮组机械效率的实验，先用弹簧测力计测量钩码所受的重力G（如图甲），再按图乙所示的连接方式组装好滑轮组，并分别记下钩码和弹簧测力计的起始位置。
(1)图乙中，为了测量绳子自由端的拉力F，A同学在缓慢匀速提升时读数，B同学在弹簧测力计静止时读数，那么A同学测量滑轮组机械效率________ （选填“大于”、“小于”或“等于”） B同学测量滑轮组机械效率；
(2)按照A同学的测量方法，测出的拉力F与钩码所受重力G的大小关系为F________（选填“大于”、“小于”或“等于”）G；
(3)实验中要分别记下钩码和弹簧测力计的起始位置，是为了____________。
18．（4分） “比较质量相等的不同燃料充分燃烧时放出的热量”：用天平分别测量出质量均为10g的酒精和碎纸片，将其分别放入两个燃烧皿中，点燃它们，分别给装有等质量水的烧杯加热。本实验通过观察比较______来比较燃料燃烧放出的热量的；实验过程中，_______（选填“需要”或“不需要”）加热相同的时间；直至燃料_______，实验才能结束。本实验中若采用Q放＝Q吸来计算酒精或纸片的热值，则计算结果偏_______（选填“大”或“小”），理由是：_______________.
19．（4分）用“伏安法”测未知电阻的阻值：
（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来的操作是__________。
（2）如图乙所示是小明测量定值电阻的实物图（不完整），请用笔画线代替导线，连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)。
（_____________）
（3）伏安法测电阻的原理是________。连接电路前，开关必须_____，电路接通前，滑动变阻器的滑片P应移至阻值最大端。
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx_____(填“短路”或“断路”)。
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如丙图所示，则本次实验测得定值电阻Rx是________Ω。
（6）在物理实验中，经常要对物理量进行多次测量。下列实验与本次实验进行多次测量的目的相同的是_______（填字母序号）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U—I图像。小明发现小宇绘制的U－I图像和自己绘制的U－I图像不同，你认为其原因是小宇________。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，用箭头标出磁感线的方向，并在括号内标出电源的正负极．
21．（8分）请按照如图所示的实物图在虚线框内画出电路图_____．
五、计算题（共22分）
22．（10分）如图所示，当水平拉力F=50N时.恰好可以使物体A沿水平地面向右做匀速直线运动．已知物体重为500N,所受地面的摩擦力约为120N,物体在2s内水平移动了0.6m,不计绳和滑轮的自重求在此过程中：
（1）拉力F做功为多少?
（2）拉力F做功的功率为多少?
（3）该装置的机械效率约为多少?
23．（12分）小明家电热水器铭牌标识为“220V1000W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表的转盘转了225转，电能表规格如图所示。问：
（1）“220V1000W”新热水器电热丝的电阻值是多少；
（2）小明测得该电热水器的实际电功率是多少；
（3）该电热水器氧化电热丝的实际电阻值是多少（计算结果只保留整数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、A
5、C
6、B
7、A
8、A
9、B
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、干路 R1支路 变大
14、并联 机械
15、比热容 热传递
16、引力 不属于
三、实验题（共12分）
17、小于 大于 测物体上升的高度和绳子自由端移动的距离
18、温度计升高的示数多少 不需要 充分燃烧/完全燃烧 小 有热量散失
19、对电流表指针进行调零 断开 断路 13 A 电压表接到滑动变阻器两端
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、（1）90J （2）45w （3）80%
23、 (1)48.4Ω；(2)900W；(3)54Ω。
t/℃
0
20
40
60
80
100
R/Ω
500
380
300
250
220
200
