2023-2024学年广东省东莞市黄江育英初级中学物理九年级第一学期期末复习检测试题含答案

这是一份2023-2024学年广东省东莞市黄江育英初级中学物理九年级第一学期期末复习检测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列做法符合安全用电原则的是（ ）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天气可以站在大树下避雨
C．选用插座时，所有家用电器都使用两孔插座
D．搬动电器前应断开电源开关
2．关于家庭电路，下列说法正确的是（ ）
A．我们用测电笔来判断导线是否带电
B．在家庭电路中，同时工作的用电器越多，总电阻越大
C．家庭电路中保险丝熔断时，一定是短路造成的
D．使用测电笔时，手一定要接触笔尾部金属体
3．如图所示，几种热现象的实验中解释正确的是（ ）
A．图甲所示说明分子之间只存在引力
B．图乙所示木塞被冲出时试管口出现“白雾”，说明水蒸气的内能减小
C．图丙所示是汽油机的压缩冲程，内能转化为机械能
D．图丁所示二氧化氮的密度大于空气的密度，因此不能发生扩散现象

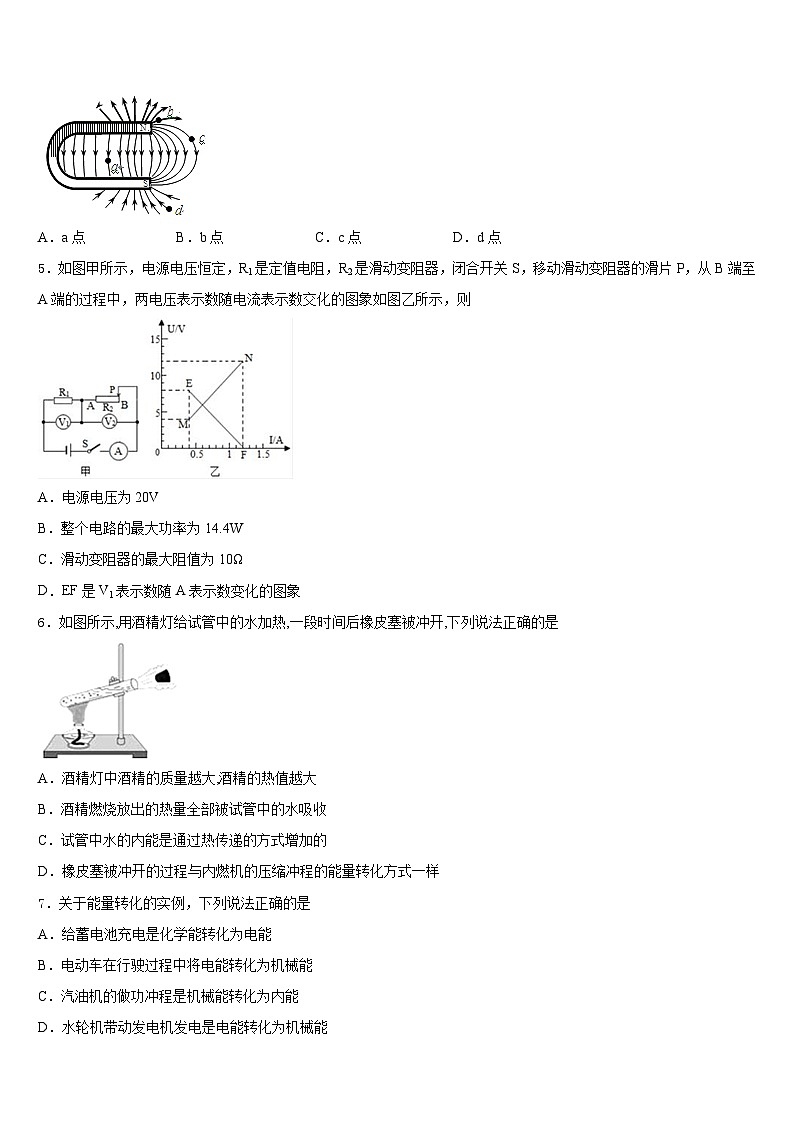

4．如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是
A．a点B．b点C．c点D．d点
5．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P，从B端至A端的过程中，两电压表示数随电流表示数交化的图象如图乙所示，则
A．电源电压为20V
B．整个电路的最大功率为14.4W
C．滑动变阻器的最大阻值为10Ω
D．EF是V1表示数随A表示数变化的图象
6．如图所示,用酒精灯给试管中的水加热,一段时间后橡皮塞被冲开,下列说法正确的是
A．酒精灯中酒精的质量越大,酒精的热值越大
B．酒精燃烧放出的热量全部被试管中的水吸收
C．试管中水的内能是通过热传递的方式增加的
D．橡皮塞被冲开的过程与内燃机的压缩冲程的能量转化方式一样
7．关于能量转化的实例，下列说法正确的是
A．给蓄电池充电是化学能转化为电能
B．电动车在行驶过程中将电能转化为机械能
C．汽油机的做功冲程是机械能转化为内能
D．水轮机带动发电机发电是电能转化为机械能
8．下列实例中，属于用热传递的方法改变物体内能的是（ ）
A．冬季人们常用热水袋取暖B．锯木头时锯条会变热
C．卫星进入大气层时外壳发热D．两只手互搓会感到暖和

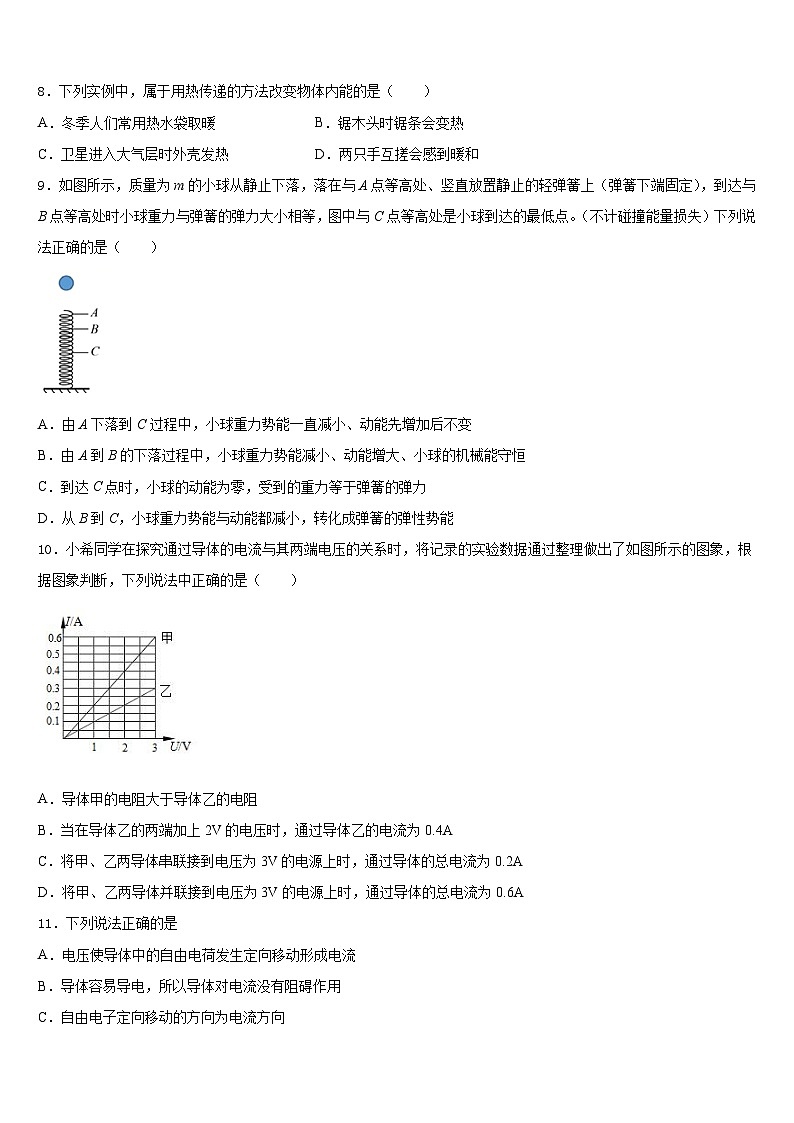

9．如图所示，质量为m的小球从静止下落，落在与A点等高处、竖直放置静止的轻弹簧上（弹簧下端固定），到达与B点等高处时小球重力与弹簧的弹力大小相等，图中与C点等高处是小球到达的最低点。（不计碰撞能量损失）下列说法正确的是（ ）
A．由A下落到C过程中，小球重力势能一直减小、动能先增加后不变
B．由A到B的下落过程中，小球重力势能减小、动能增大、小球的机械能守恒
C．到达C点时，小球的动能为零，受到的重力等于弹簧的弹力
D．从B到C，小球重力势能与动能都减小，转化成弹簧的弹性势能
10．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
11．下列说法正确的是
A．电压使导体中的自由电荷发生定向移动形成电流
B．导体容易导电，所以导体对电流没有阻碍作用
C．自由电子定向移动的方向为电流方向
D．通过导体的电流为零时，导体的电阻也为零
12．小华实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮、电铃响
B．小灯泡不亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡亮、电铃不响
二、填空题（每题5分，共4题，20分）
13．我国家庭电路的电压为_________，对人体的安全电压为 __________________。
14．两个标有“5Ω 1A”和“10Ω 0.6 A”的定值电阻，将它们串联，电源电压最大为_____V；若将它们并联起来使用，干路电流最大是_____A。
15．天然气是目前使用的清洁能源之一，天然气燃烧是将______能转化为内能，完全燃烧的天然气，若释放的能量有80%被水吸收，在一个标准大气压下可将______的水从20℃加热至沸腾。 [，]
16．某段导体两端电压是3 V，导体中的电流是0.6 A，则导体的电阻是_____Ω；若导体两端不加电压，通过它的电流为_____A，此时导体的电阻是_____Ω；当通过导体的电流为0.3 A时，该导体两端电压为_____V．
三、实验题（共12分）
17．（4分）用细线吊着洗净的玻璃板水平接触水面，如图所示．当竖直向上把玻璃板拉离水面时，拉力_______玻璃板的重力（选填“等于”、“大于”或“小于”．细线重力不计），原因之一是玻璃板与水的接触面之间存在着分子的__________力的作用．
18．（4分）用“伏安法”测量定值电阻的实验中：
（1）连接电路时开关应_____。
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（________）
（3）闭合开关前，滑动变阻器的滑片 P 应移至_____（选填“A”或“B”）端。闭合开关后，移动滑片 P到某一点时，电流表示数为 0.2 A，电压表示数如图乙所示，计算出 R 的电阻值为_____Ω。
（4）宁宁还想利用这个电路进一步探究“通过导体的电流与导体电阻的关系”，在实验过程中，宁宁先后用5 Ω、10 Ω、15 Ω的电阻进行实验，当将定值电阻10 Ω 换成 15 Ω 时，应调节滑动变阻器滑片，使_____的示数保持不变，然后再记录电流表的示数。三次实验中，滑动变阻器接入电路的阻值逐渐_____。
19．（4分）小亮在测定额定电压为2.5 V的小灯泡电阻的实验中，得到了部分电压表与电流表的示数，如下表所示：
(1)请你用笔画线代替导线，将实验电路连接完整．(图甲)
（_______）
(2)闭合开关前，滑动变阻器的滑片应移到________端(选填“A”或“B”)， 闭合开关后，滑动变阻器的滑片P移到某一位置时，电流表示数如图乙所示，则电流表的示数_______．
(3)由表格中的数据求出小灯泡正常发光的电阻为________Ω．
(4)小亮把电路连接好以后，闭合开关发现无论怎样移动滑动变阻器的滑片，电流表有示数，而电压表无示数，则电路出现的故障可能是_______ 或________ ．
(5)通过表中数据，你能发现小灯泡电阻随电压的增大而增大， 电阻大小不同的原因是电阻的大小与____有关．
四、作图题（共16分）
20．（8分）如图是发光二极管与通电螺线管串联的部分电路，闭合开关后，发光二极管可以发光．请在图中标出通电螺线管的N极及导线中电流的方向．
（_________）
21．（8分）在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
（______）
五、计算题（共22分）
22．（10分）下表为一台电烤箱铭牌，其内部简化电路如图甲所示，R1和R2均为电热丝且不变。求：
（1）电路中R2的阻值为多少？
（2）电烤箱在低温档正常工作时，将1kg初温20°C的水加热到40°C，需要200s的时间，则此时电烤箱的效率是多少（保留整数）？
（3）电能表如图乙所示，某次该电烤箱在家中独立高温档工作时，1.2min电能表的转盘转了50圈，则此时家中实际电压是多少？
23．（12分）如图甲、乙所示，某科技小组自制了一个测量水的深度的装置，它由测量头和控制盒构成，测量头的测量面是一个涂有绝缘漆的面积为2cm2的压敏电阻R1， R1的阻值随水对它的压力F的变化关系如图丙所示．控制盒内有一个定值电阻R0和一个最大阻值90Ω的滑动变阻器R2，电源电压保持不变，不计导线的电阻，电压表的量程为0～3V，科技小组在确保电路安全的情况下，进行如下的操作：（水的密度为1×103kg/m3，g=9.8N/kg）
（1）R1未放入水中时，闭合S断开S1，将R2的滑片移至最上端，此时电压表示数达到最大值，R0的电功率为P0；求：R1未放入水中时的电阻为多少；
（2）测量头放到水下深度h1=10m时，闭合S断开S1，将R2的滑片移至某一位置时，R0的电功率为P0′，电路的总功率为P总，R1的电功率为P1．已知P0：P0′=9：4， P总：P1=6：1，求此时R0两端的电压为多少和R0的阻值
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、B
5、B
6、C
7、B
8、A
9、D
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、220 不高于36V
14、9 1.5
15、化学 20
16、5Ω 0 5Ω 1.5
三、实验题（共12分）
17、大于 引
18、断开 见解析 B 9 电压表 增大
19、 A 0.18 12.5 电压表接触不良 灯泡短路 温度
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)70Ω；(2)95%；(3)200V
23、（1）30Ω；（2）2V， 10Ω
实验次数
1
2
3
4
电压表示数/V
1.0
1.5
2.0
2.5
电流表示数/A
0.12
0.15
0.20
××牌电烤箱
额定电压
220V
额定
功率
高温档
1210W
低温档
440W
电源频率
50Hz
