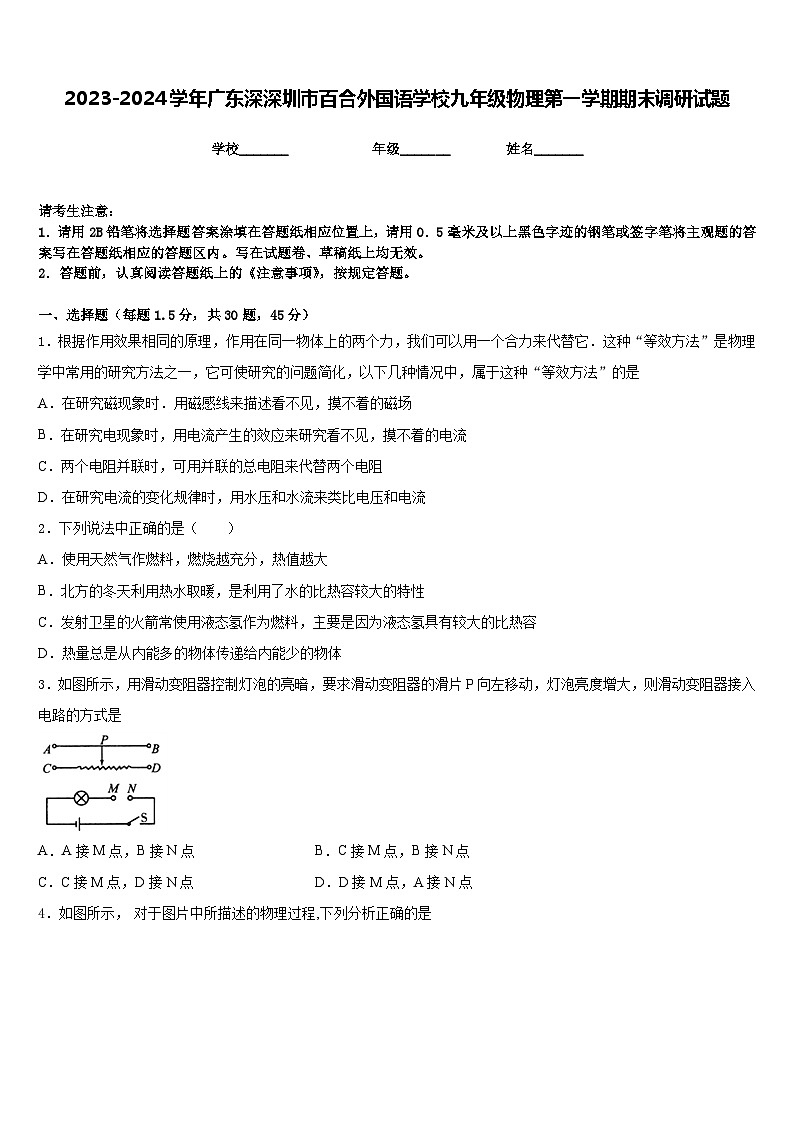

2023-2024学年广东深深圳市百合外国语学校九年级物理第一学期期末调研试题含答案
展开
这是一份2023-2024学年广东深深圳市百合外国语学校九年级物理第一学期期末调研试题含答案，共14页。试卷主要包含了如图所示，开关闭合后等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．根据作用效果相同的原理，作用在同一物体上的两个力，我们可以用一个合力来代替它．这种“等效方法”是物理学中常用的研究方法之一，它可使研究的问题简化，以下几种情况中，属于这种“等效方法”的是
A．在研究磁现象时．用磁感线来描述看不见，摸不着的磁场
B．在研究电现象时，用电流产生的效应来研究看不见，摸不着的电流
C．两个电阻并联时，可用并联的总电阻来代替两个电阻
D．在研究电流的变化规律时，用水压和水流来类比电压和电流
2．下列说法中正确的是（ ）
A．使用天然气作燃料，燃烧越充分，热值越大
B．北方的冬天利用热水取暖，是利用了水的比热容较大的特性
C．发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有较大的比热容
D．热量总是从内能多的物体传递给内能少的物体
3．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是
A．A接M点，B接N点B．C接M点，B接N点
C．C接M点，D接N点D．D接M点，A接N点

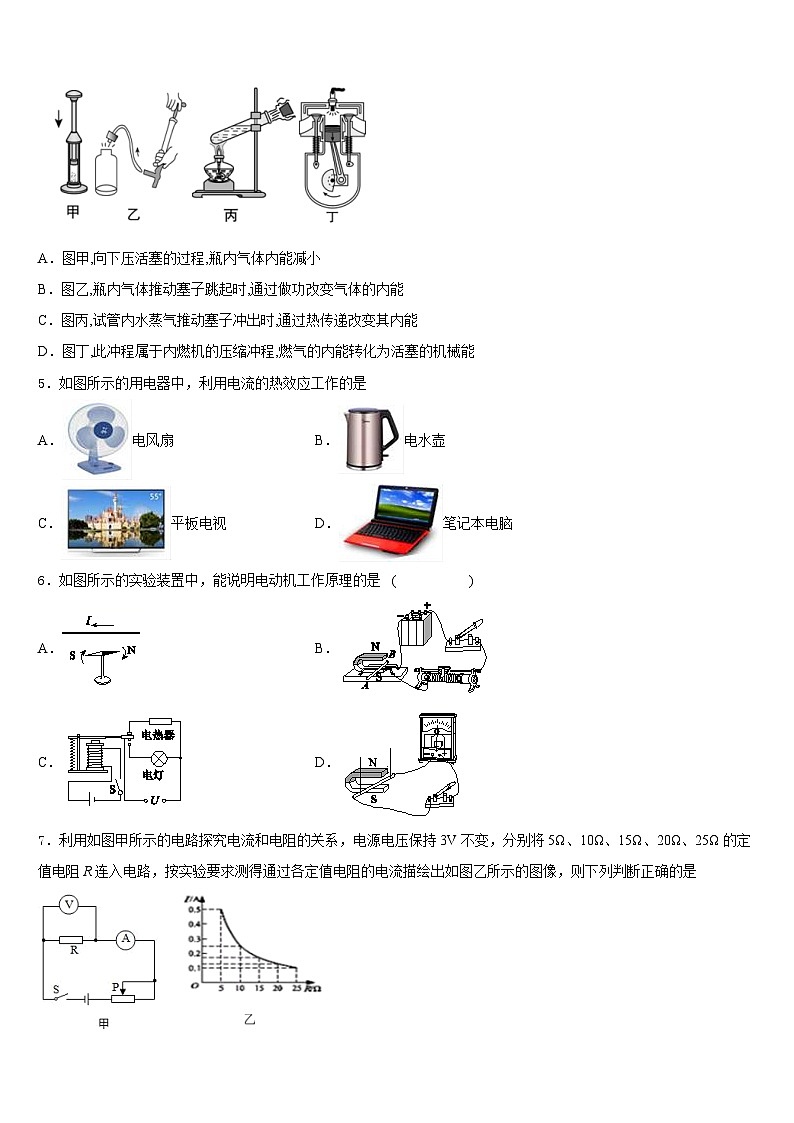

4．如图所示， 对于图片中所描述的物理过程,下列分析正确的是
A．图甲,向下压活塞的过程,瓶内气体内能减小
B．图乙,瓶内气体推动塞子跳起时,通过做功改变气体的内能
C．图丙,试管内水蒸气推动塞子冲出时,通过热传递改变其内能
D．图丁,此冲程属于内燃机的压缩冲程,燃气的内能转化为活塞的机械能
5．如图所示的用电器中，利用电流的热效应工作的是
A．电风扇B．电水壶
C．平板电视D．笔记本电脑
6．如图所示的实验装置中，能说明电动机工作原理的是 ( )
A．B．
C．D．
7．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是

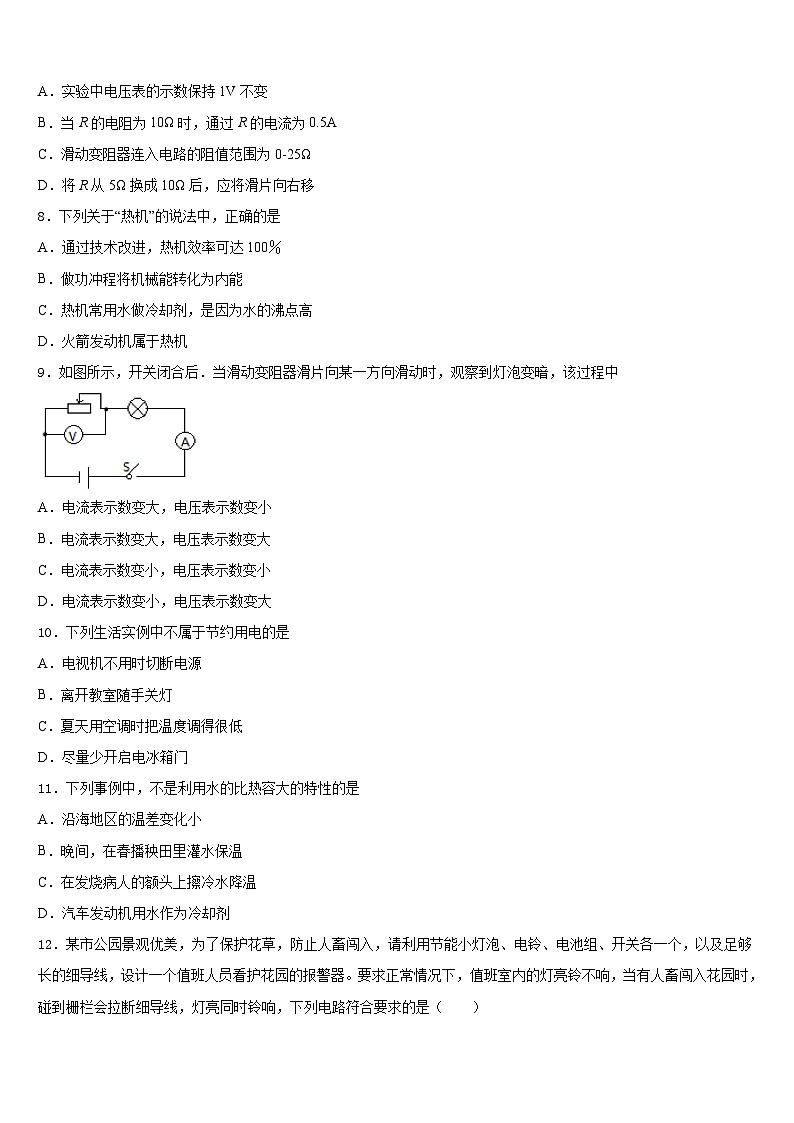

A．实验中电压表的示数保持1V不变
B．当R的电阻为10Ω时，通过R的电流为0.5A
C．滑动变阻器连入电路的阻值范围为0-25Ω
D．将R从5Ω换成10Ω后，应将滑片向右移
8．下列关于“热机”的说法中，正确的是
A．通过技术改进，热机效率可达100％
B．做功冲程将机械能转化为内能
C．热机常用水做冷却剂，是因为水的沸点高
D．火箭发动机属于热机
9．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
10．下列生活实例中不属于节约用电的是
A．电视机不用时切断电源
B．离开教室随手关灯
C．夏天用空调时把温度调得很低
D．尽量少开启电冰箱门
11．下列事例中，不是利用水的比热容大的特性的是
A．沿海地区的温差变化小
B．晚间，在春播秧田里灌水保温
C．在发烧病人的额头上擦冷水降温
D．汽车发动机用水作为冷却剂
12．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
13．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果中储存的是电能
D．把水果串联起来可以提高电压
14．关于电热的利用，下列说法中错误的是
A．电热对我们来说总是有利的B．电视机、收音机上开小孔是为了散热
C．电饭锅是利用电流热效应来工作的D．梅雨季节可用电热给电视机驱潮
15．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
16．如图所示，是一个手机无线充电装置。它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相同的是（ ）
A．交流电动机B．动圈式扬声器
C．动圈式话筒D．电磁继电器
17．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（ ）
A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态
18．下列現象中，不能用静电知识解释的是（ ）
A．通信卫星采用硅光电池板提供申能
B．油罐车尾部常拖一条铁链
C．高大建筑物上要安装避雷針
D．电脑屏幕上会吸附灰尘
19．如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光．当S由1掷到2时，下列说法正确的是
A．电流表示数变小，小灯泡正常发光
B．电压表示数不变，小灯泡发光暗淡
C．电流表示数变小，电压表示数变小
D．电压表示数不变，电流表示数变大
20．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小
21．关于温度、内能、热量，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．物体运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
22．灯泡L1标有“24V 12W”的字样，灯泡L2标有“12V 12W”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则（ ）
A．电源电压U的最大值为30V
B．两灯泡的实际功率之比为1：4
C．灯泡L2两端电压与电源电压U之比为1：3
D．电源电压U为36 V时，灯泡L1、L2均能正常发光
23．下列现象所发生的物态变化，描述正确的是（ ）
A．用久的灯丝变细，是灯丝熔化的缘故
B．深秋时节，树叶、瓦片上出现白霜是水凝固形成的
C．北方的冬天，冰冻的衣服变干，属于升华现象
D．夏季的清晨，河面上飘起淡淡的白雾是空气液化形成的
24．关于内能，下列说法正确的是( )
A．质量越大的物体内能也越大
B．内能越大的物体分子运动越剧烈
C．发生扩散现象时，物质只能从内能大的物体进入内能小的物体
D．热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能
25．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为
A．4：1B．5：1C．1：4D．1：5
26．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（ ）
A．短路B．断路C．短路D．断路
27．如图所示，电源电压为12V且保持不变。当滑动变阻器的滑片P位于最右端时，电压表的示数为4V，电流表的示数为1A，当滑片P位于变阻器中间时，关于两表的示数，下列判断正确的是（ ）
A．电压表的示数为4VB．电压表的示数为2V
C．电流表的示数为1.2AD．电流表的示数为2A
28．下列关于热现象的说法中正确的是
A．温度高的物体含有的热量多B．物体的内能增加,一定是从外界吸收了热量
C．做功和热传递都可以改变物体的内能，但功和热量是不同的物理量，单位也不同D．冰水混合物吸热时,温度不变,内能增大
29．通常情况下，下列各组物质中属于导体的是（ ）
A．金属 大地 石墨B．陶瓷 湿木材 橡胶
C．玻璃 花生油 大地D．空气 水银 塑料
30．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．图所示的电阻箱的示数是_______Ω。
32．小华家的插座A与插座B（如图所示），它们是______联连接的；在用电时要注意安全，图中的冰箱上剩下的一根接线应与______线相连。
33．火箭发射升空时，燃料通过燃烧将化学能转化为燃气的______能，再转化为火箭的______能；火箭的燃料使用液态氢，主要是因为它的密度小且_______大．
34．人体安全电压是____________V，当通过人体的电流接近30 mA时就会有生命危险．据此可以推断，人体是_______（填“导体”或“绝缘体”）．
35．在电风扇、电熨斗、电磁起重机、发电机和电铃中，利用电流的热效应工作的有_____________；利用电磁感应原理工作的有____________。
36．电阻与的I﹣U图像如图所示。当上的电压为1.5V时，的阻值是______Ω；若将它们串联连接到电压为3.5V的电源上，则1min内电路中的消耗的电能是_______J。
37．物理课上，老师给同学们出示了一个有盖的木盒，先断开开关，后在盒盖上插入两只灯泡到灯座（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是_____。
②根据上述现象，你_____（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故，在不增加其他器材的条件下，能证实小华的判断是否正确的做法是_____。
38．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
39．家用电冰箱就象一个“热的搬运工”，在冷冻室里，通过制冷液的________吸热，将热量带走；在冷凝器里，通过制冷液的________放热，将热量放到空气中（填物态变化名称）．
40．现有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个_____Ω的电阻，若小灯泡正常发光10s,小灯泡消耗电能和串联电阻消耗电能之比为________。
三、实验题（每空1分，共2题，15分）
41．（实验名称）用电流表和电压表测电阻
（实验器材）电压恒为3V的电源、电压表、电流表、标有“20Ω 2A”字样的滑动变阻器待测电阻Rx、开关、导线若干．
（实验原理）_____．
（实验步骤）
（1）小明按照如图甲所示的电路图连接电路；
（2）闭合开关，发现电流表示数如图乙所示，则下一步实验操作是先_____，然后_____；
（3）小明测出待测电阻的阻值后，向老师汇报，老师指出他的实验设计中存在着不足，其不足是_____；
（4）改进后，小明继续实验并将数据记录在下表一中，分析数据可知待测电阻的阻值为_____Ω．还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成_____；
数据表格一：
数据表格二：
（5）实验过程中，若小明将滑片P移到了如图丙中滑动变阻器的陶瓷位置上，闭合开关，此时电流表的示数为_____．
（6）测过定值电阻阻值后，小明又利用上述器材测额定电压为2.5V小灯泡电阻．请回答下列问题：
①电路正确连接后，闭合开关，小灯泡不发光．电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是_____．
②排除故障后，小明同学进行了四次测量，并将部分实验数据和现象记录在表格二中，请你帮他将表中未填的数据和现象填写完整．
③小明同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是_____．
42．（1）如图所示，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热。实验前，器材的安装顺序是_____（选填“由下到上”或“由上到下”）。加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水，这是因为沙子的比热容较_____;加热时搅拌沙子，目的是_____.
（2）在“探究导体的电阻跟哪些因豪有关”的实验中：
甲同学的猜想是：①电阻可能与导体的村料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与_____有关。
现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如上表。选用导线A和B进行实验，可以探究_____（选填“甲”“乙”或“丙”）同学的猜想。要想探究你的猜想应该选用_____（选上面表格中导线的字母代号）两根导线进行实验。
四、计算题（每题10分，共2题，20分）
43．某太阳能热水器有30支集热管，装水300升，每支集热管每小时接收太阳能约为4.2×106J，若吸收的太阳能的40% 被水吸收，则该热水器每小时水温能升高多少℃？[c水=4.2×103J/ (kg·°C)]
44．冬天小明早晨吃早饭时，妈妈要用60℃热水加热250g袋装牛奶，要使这袋牛奶的温度由10℃最终升高到50℃，不计热量损失，已知水的比热容为，牛奶的比热容为求：
(1)牛奶需要吸收多少J热量？
(2)妈妈至少要用60℃的热水多少kg？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、B
3、B
4、B
5、B
6、B
7、D
8、D
9、D
10、C
11、C
12、C
13、C
14、A
15、D
16、C
17、C
18、A
19、A
20、B
21、C
22、A
23、C
24、D
25、A
26、A
27、C
28、D
29、A
30、B
二、填空题（每空1分，共10题，20分）
31、2015
32、并 地
33、内 机械 热值
34、不高于36 导体
35、电熨斗 发电机
36、10 42
37、电源 不能 详见解析
38、0.3 1
39、汽化 液化
40、6 2：1
三、实验题（每空1分，共2题，15分）
41、R＝ 断开开关 将电流表正负接线柱交换连接 只测量一组数据，实验误差会较大 10 正比 0 小灯泡短路 10 正常发光 灯丝电阻受温度的影响
42、由下到上 小 受热均匀 长度 乙 C、D
四、计算题（每题10分，共2题，20分）
43、40°C
44、 (1)2.1×104；(2)0.5
实验次数
电压U/V
电流I/A
1
2.4
0.24
2
2.0
0.20
3
1.5
0.15
实验序号
U/V
I/A
R/Ω
灯泡亮度
1
0.5
0.13
3.8
不亮
2
1.0
0.18
5.6
灯丝暗红
3
1.5
0.21
7.1
微弱发光
4
2.5
0.25
____
_______
金属丝代号
材料
长度/m
横截面积/mm2
A
金属甲
1
0.2
B
金属甲
1
0.2
C
金属乙
1
0.1
D
金属乙
0.5
0.1
