2023-2024学年山西省太原市杏花岭区育英中学物理九上期末达标测试试题含答案

这是一份2023-2024学年山西省太原市杏花岭区育英中学物理九上期末达标测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．甲灯标有“220V 60W”，乙灯标有“220V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．甲灯的电阻比乙灯泡小
B．甲灯消耗的电能比乙灯泡小
C．若两灯串联在电路中，则甲灯亮一些
D．若两灯并联在电路中，则甲灯亮一些
2．下列家用电器正常工作1h耗电最接近1kW•h的是（ ）
A．空调机B．电视机C．电冰箱D．节能灯
3．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
4．本学期，我们所使用的课本中出现的科学家以及他们的发现、发明描述不正确的是
A．安培发明安培表（电流表）B．欧姆发现了欧姆定律
C．瓦特改进、完善了蒸汽机D．伏打发明了电池

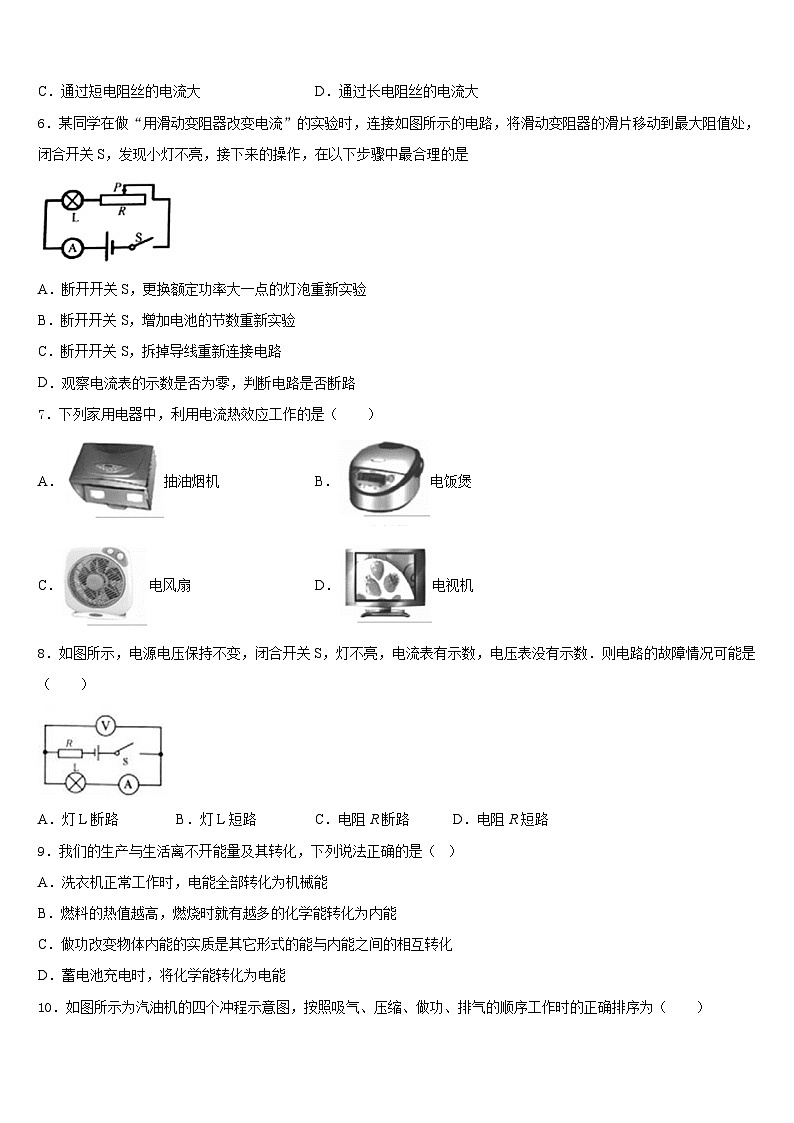

5．两根材料和粗细相同、长度不同的电阻丝并联后接在电路中，不计温度对它们电阻的影响，下列说法正确的是
A．加在短电阻丝两端的电压大B．加在长电阻丝两端的电压大
C．通过短电阻丝的电流大D．通过长电阻丝的电流大
6．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
7．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
8．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
9．我们的生产与生活离不开能量及其转化，下列说法正确的是（ ）
A．洗衣机正常工作时，电能全部转化为机械能
B．燃料的热值越高，燃烧时就有越多的化学能转化为内能
C．做功改变物体内能的实质是其它形式的能与内能之间的相互转化
D．蓄电池充电时，将化学能转化为电能
10．如图所示为汽油机的四个冲程示意图，按照吸气、压缩、做功、排气的顺序工作时的正确排序为（ ）
A．甲乙丙丁B．乙丙甲丁C．丁乙丙甲D．甲丙丁乙
11．如图是LED高效节能灯，其核心元件是发光二极管。二极管是由下列哪种材料制成（ ）
A．超导材料
B．半导体材料
C．合金材料
D．绝缘材料
12．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（ ）
A．节约电能B．确保用电器能工作
C．延长用电器使用寿命D．避免触电事故
二、填空题（每题5分，共4题，20分）
13．如图，是用来探究“让通电导体ab在磁场中动起来”的实验装置图。闭合开关S时，U型磁体中静止的导体ab将沿金属导轨向左运动，这说明导体ab受到了磁场对它（____）(选填“向右”或“向左”)的作用力；若只交换电池的正、负极，导体ab将向右运动，这个现象说明：通电导体ab在磁场中受力的方向与（____）的方向有关。
14．如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从5V变化到1V，同时观察电流表示数由0.1A变为0.5A时，定值电阻R0=______Ω，电源电压U=_____V。
15．如图所示，将一个吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用玻璃棒摩擦过的绸子靠近吸管，发现它们互相排斥，说明吸管带_________（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_______（选填“导体”或“绝缘体”）。
16．如图所示，分别用甲、乙两种形式的滑轮组把重为400N的物体匀速向上提起；已知每个滑轮重20N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为______N，图乙中人对绳子的拉力为______N．
三、实验题（共12分）
17．（4分）利用图所示的电路装置，探究“电流产生的热量跟什么因素有关”。其中左右两个相同的容器密闭着等量空气并与充有水的U形管紧密相连，各容器中均有一条电阻丝，实验前U形管两端液面相平。实验时将导线左右两端分别接到电源两端。
（1）实验过程中，通过观察U形管中液面_______的变化来比较电流通过电阻丝R1和R2产生的热量；
（2）此装置是为了探究电流产生的热量跟________的关系，从图可以得到，一段时间后，_____________（选填“左”或“右”）容器内电阻丝产生的热量较多。
18．（4分）图甲是测量小灯泡电功率的电路．小灯泡的额定电压为2.5V．
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（______）
（2）闭合开关前，将滑动变阻器的滑片移到阻值最大处．闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转．逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大．该电路故障可能是________________．
（3）排除故障后正确操作实验，测量数据如下表所示
分析实验数据可知：
①小灯泡的额定功率为__________W．
②7、8两次实验中，灯泡熄灭的原因是______________．
③小灯泡在断电一段时间后的电阻可能是_________（填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”）
19．（4分）如下图甲所示，艾力做“探究电阻上的电流跟两端电压的关系”的实验．
(1)连接电路时，开关应________，并将滑动变阻器的滑片滑到_______端．
(2)闭合开关后，他发现电流表和电压表的指针偏转情况如上图乙所示，出现这种情况的原因可能是____________．
(3)通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的数据，你能得到的结论是__________．
(4)利用上图甲的电路图还可以完成的实验有__________．
四、作图题（共16分）
20．（8分）在图中，标出磁感线方向、小磁针的N极和电源的正、负极．
（___________）
21．（8分）开关闭合后磁感线的形状如图，请标出磁铁A的磁极和磁感线的方向．
（_______）
五、计算题（共22分）
22．（10分）一个标有“220V， 40W”的电灯， 接在照明电路中， 求：
(1)电灯的灯丝的电阻是多大?
(2)正常工作2h消耗多少焦电能?
(3)若加在电灯上的实际电压只有198V， 此时灯泡的实际功率是多少W?
23．（12分）如图所示，一个电灯上标有“20V 10W”字样，电源电压恒为20V。试求：
（1）电灯的额定电流
（2）电灯的电阻
（3）当开关S1、S2都闭合时，电路的总功率为14W，电阻R的阻值多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、A
5、C
6、D
7、B
8、B
9、C
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、向左 电流
14、10 6
15、负 绝缘体
16、400 210
三、实验题（共12分）
17、高度 电阻 右
18、 小灯泡短路 0.7 实际功率太小 1Ω
19、（1）断开 b （2）电流表选择的量程太大了 （3）在电阻不变的情况下，通过导体的电流和导体两端的电压成正比 （4）测电阻R的阻值
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1210Ω；(2)2.88×105；(3)32.4W。
23、 (1)；(2)；(3)。
实验次数
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.30
0.24
0.21
0.19
0.16
0.05
R=10Ω
电压U/V
1
2
3
电流I/A
0.1
0.2
0.3
