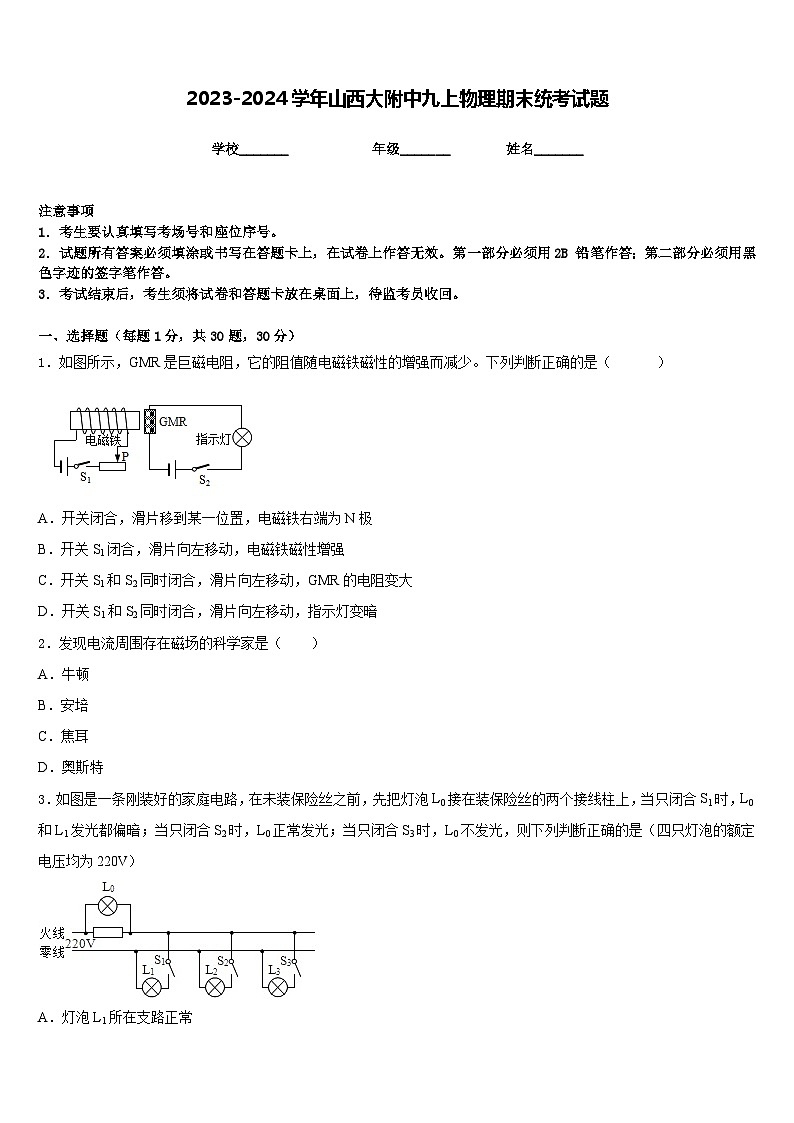

2023-2024学年山西大附中九上物理期末统考试题含答案
展开
这是一份2023-2024学年山西大附中九上物理期末统考试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减少。下列判断正确的是（ ）
A．开关闭合，滑片移到某一位置，电磁铁右端为N极
B．开关S1闭合，滑片向左移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向左移动，GMR的电阻变大
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
2．发现电流周围存在磁场的科学家是（ ）
A．牛顿
B．安培
C．焦耳
D．奥斯特
3．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）
A．灯泡L1所在支路正常

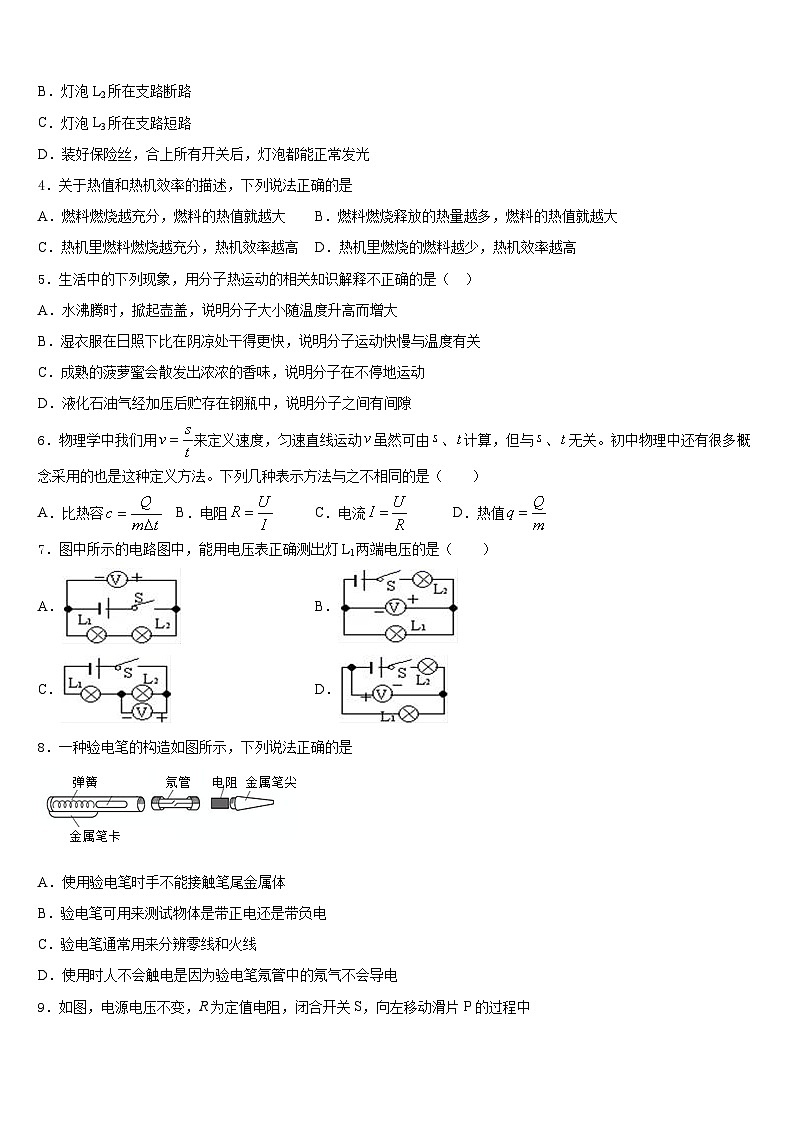

B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
4．关于热值和热机效率的描述，下列说法正确的是
A．燃料燃烧越充分，燃料的热值就越大B．燃料燃烧释放的热量越多，燃料的热值就越大
C．热机里燃料燃烧越充分，热机效率越高D．热机里燃烧的燃料越少，热机效率越高
5．生活中的下列现象，用分子热运动的相关知识解释不正确的是（ ）
A．水沸腾时，掀起壶盖，说明分子大小随温度升高而增大
B．湿衣服在日照下比在阴凉处干得更快，说明分子运动快慢与温度有关
C．成熟的菠萝蜜会散发出浓浓的香味，说明分子在不停地运动
D．液化石油气经加压后贮存在钢瓶中，说明分子之间有间隙
6．物理学中我们用来定义速度，匀速直线运动虽然可由、计算，但与、无关。初中物理中还有很多概念采用的也是这种定义方法。下列几种表示方法与之不相同的是（ ）
A．比热容B．电阻C．电流D．热值
7．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A．B．
C．D．
8．一种验电笔的构造如图所示，下列说法正确的是
A．使用验电笔时手不能接触笔尾金属体
B．验电笔可用来测试物体是带正电还是带负电
C．验电笔通常用来分辨零线和火线
D．使用时人不会触电是因为验电笔氖管中的氖气不会导电

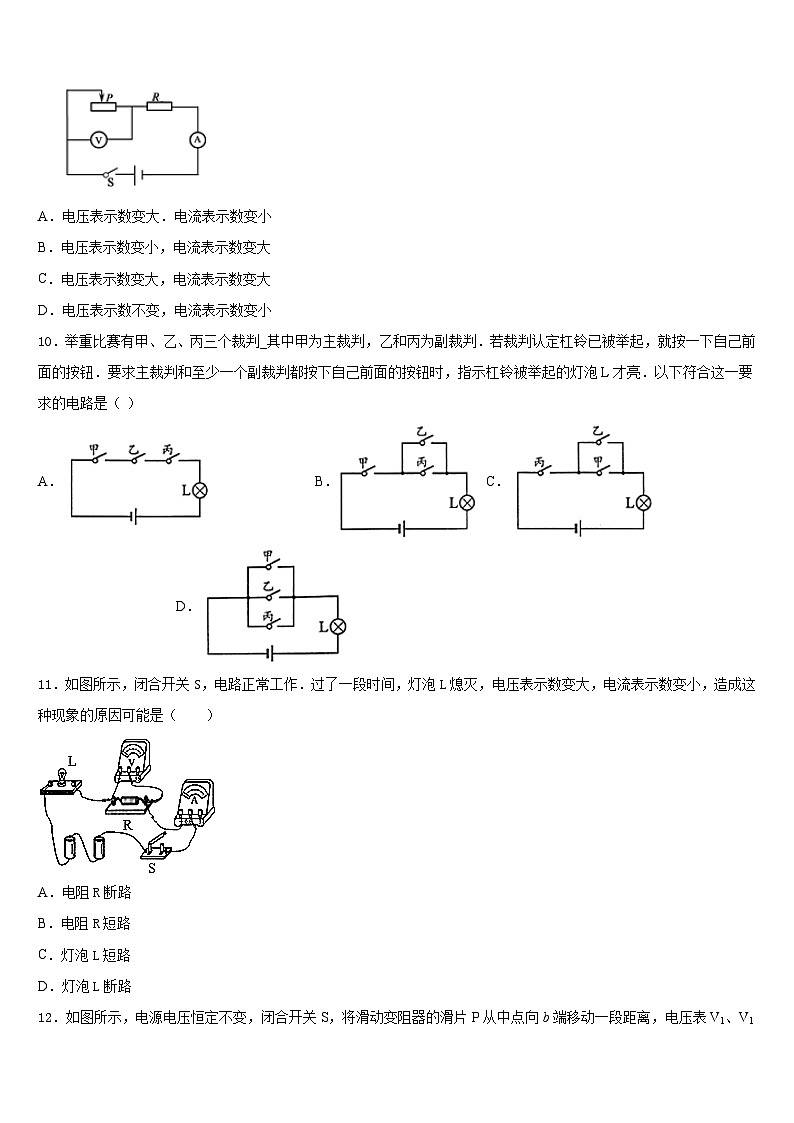

9．如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中
A．电压表示数变大．电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
10．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
11．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路
12．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V1示数的变化量分别为△U1、△U1，电流表示数的变化量为△I，阻值相同的定值电阻R1、R1消耗电功率的变化量分别为△P1、△P1．则下列判断正确的是
A．△P1+△P1＝△I1（R1+R1）B．|△U1|＞|△U1|
C．||+||＝R1+R1D．|△U1|＜|△U1|
二、填空题（每题5分，共4题，20分）
13．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P在a、b两端之间移动的过程中，电压表和电流表的示数变化情况如图乙所示，则电源电压为______V， R1的阻值为______Ω，R2的最大阻值为_____Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应图乙中的_____点（选填“A”、“B”、“C”、“D”或“E”）
14．小玲家上月末抄表时电能表的示数是，本月末抄表时电能表的示数如图所示，若用电价格为0.5元/(kW·h)，她家本月应付电费______元。从表盘上你还能获得的信息有______(写出一条即可)。
15．如图所示，是小球在地面弹跳实验拍下的频闪照片，小球弹起的高度逐渐降低，说明小球机械能在_________（选填“增大”、“减小”或“不变”）；利用红外线测温仪分别测量实验前小球的初温t1和实验后小球的末温t2，则t1_________t2（选填“>”、“<”或“=”），导致这种现象出现的原因是：_________。
16．电子式电能表表盘上标有“3000imp/kW·h”的字样，（imp表示电能表指示灯闪烁的次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了600次，则该用电器在上述时间内消耗的电能是________kW·h，该用电器的电功率是________W
三、实验题（共12分）
17．（4分）小明和小红利用下图所示的实验装置探究“影响导体产生热量的因素”，装有质量和初温相等的煤油，而且两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映；
(2)通电一定时间后，甲瓶中的温度计示数升高得慢，由此得出的实验结论是：______。
18．（4分）小睿在探究“电压不变时，电流与电阻的关系”时，电路如图甲所示，电源电压为6V保持不变，R为定值电阻。
(1)连接电路时，开关应处于______（选填“断开”或“闭合”）状态，实验前滑动变阻器的滑片应位于______（选填“A”或“B”）端；
(2)实验中分别接入5Ω、10Ω、20Ω三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像。由图像可以得出结论：____________________________；
(3)上述实验中：
①小睿用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
②小睿又把R换为20Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，为完成整个实验，应该选取滑动变阻器______（选填字母）。
A．“20Ω 1.0A” B．“30Ω 1.0A” C．“50Ω 1.0A”
19．（4分）用如图的电路探究“通过导体的电流与电阻的关系”。电源电压保持不变，实验数据如下表。
(1)本实验进行多次实验的目的是为了_____（选填“减小误差”或“寻找规律”）。
(2)第2次实验时，将定值电阻从更换为，电压表示数_____（选填“增大”、“减小”或“不变”），为了使电压表示数保持在_____不变，则此时应将滑动变阻器的滑片向_____（选填“左”或“右”）移动。
(3)第4次实验时，将定值电阻从更换为后，未调节滑动变阻器的滑片，就直接读取电流表的示数，则该示数可能是（______）。
A． B． C． D．
四、作图题（共16分）
20．（8分）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请用笔画好电冰箱的工作电路图。
（_____）
21．（8分）如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.
五、计算题（共22分）
22．（10分）小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低”、“高”档之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数是：额定电压220V，高档发热功率400W，注水仓最大注水量3kg。
（1）求电热加湿器中R1的阻值；
（2）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]
（3）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？
23．（12分）小明健身用的拉力器结构如图所示.他用250 N的拉力向下拉动拉杆，使20 kg的配重块在2s内匀速升高40 cm.不计拉杆和绳的重力,g取10 N/kg.求:
（1）拉力所做的有用功.
（2）拉力所做功的功率
（3）此过程中拉力器的机械效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、A
4、C
5、A
6、C
7、B
8、C
9、A
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、6 10 20 B
14、165.75 见解析
15、减小 ＜ 小球的机械能减小转化为它的内能，使小球的温度升高
16、0.2 400
三、实验题（共12分）
17、温度计示数 当电流和通电时间相同时，电阻越小，产生的热量越少
18、断开 A 电压一定时，通过导体的电流与导体的电阻成反比 A 2 C
19、寻找规律 增大 9 右 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）电热加湿器中R1的阻值121Ω；（2）注水仓中冷水的温度升高19℃；（3）电阻R2的实际功率是60.75W
23、（1）80J；（2）50W；（3） 80%
实验序号
1
2
3
电阻
5
10
15
电流
1.80
0.90
0.60
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减少。下列判断正确的是（ ）
A．开关闭合，滑片移到某一位置，电磁铁右端为N极
B．开关S1闭合，滑片向左移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向左移动，GMR的电阻变大
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
2．发现电流周围存在磁场的科学家是（ ）
A．牛顿
B．安培
C．焦耳
D．奥斯特
3．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
4．关于热值和热机效率的描述，下列说法正确的是
A．燃料燃烧越充分，燃料的热值就越大B．燃料燃烧释放的热量越多，燃料的热值就越大
C．热机里燃料燃烧越充分，热机效率越高D．热机里燃烧的燃料越少，热机效率越高
5．生活中的下列现象，用分子热运动的相关知识解释不正确的是（ ）
A．水沸腾时，掀起壶盖，说明分子大小随温度升高而增大
B．湿衣服在日照下比在阴凉处干得更快，说明分子运动快慢与温度有关
C．成熟的菠萝蜜会散发出浓浓的香味，说明分子在不停地运动
D．液化石油气经加压后贮存在钢瓶中，说明分子之间有间隙
6．物理学中我们用来定义速度，匀速直线运动虽然可由、计算，但与、无关。初中物理中还有很多概念采用的也是这种定义方法。下列几种表示方法与之不相同的是（ ）
A．比热容B．电阻C．电流D．热值
7．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A．B．
C．D．
8．一种验电笔的构造如图所示，下列说法正确的是
A．使用验电笔时手不能接触笔尾金属体
B．验电笔可用来测试物体是带正电还是带负电
C．验电笔通常用来分辨零线和火线
D．使用时人不会触电是因为验电笔氖管中的氖气不会导电
9．如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中
A．电压表示数变大．电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
10．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
11．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，电压表示数变大，电流表示数变小，造成这种现象的原因可能是（ ）
A．电阻R断路
B．电阻R短路
C．灯泡L短路
D．灯泡L断路
12．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V1示数的变化量分别为△U1、△U1，电流表示数的变化量为△I，阻值相同的定值电阻R1、R1消耗电功率的变化量分别为△P1、△P1．则下列判断正确的是
A．△P1+△P1＝△I1（R1+R1）B．|△U1|＞|△U1|
C．||+||＝R1+R1D．|△U1|＜|△U1|
二、填空题（每题5分，共4题，20分）
13．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P在a、b两端之间移动的过程中，电压表和电流表的示数变化情况如图乙所示，则电源电压为______V， R1的阻值为______Ω，R2的最大阻值为_____Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应图乙中的_____点（选填“A”、“B”、“C”、“D”或“E”）
14．小玲家上月末抄表时电能表的示数是，本月末抄表时电能表的示数如图所示，若用电价格为0.5元/(kW·h)，她家本月应付电费______元。从表盘上你还能获得的信息有______(写出一条即可)。
15．如图所示，是小球在地面弹跳实验拍下的频闪照片，小球弹起的高度逐渐降低，说明小球机械能在_________（选填“增大”、“减小”或“不变”）；利用红外线测温仪分别测量实验前小球的初温t1和实验后小球的末温t2，则t1_________t2（选填“>”、“<”或“=”），导致这种现象出现的原因是：_________。
16．电子式电能表表盘上标有“3000imp/kW·h”的字样，（imp表示电能表指示灯闪烁的次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了600次，则该用电器在上述时间内消耗的电能是________kW·h，该用电器的电功率是________W
三、实验题（共12分）
17．（4分）小明和小红利用下图所示的实验装置探究“影响导体产生热量的因素”，装有质量和初温相等的煤油，而且两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映；
(2)通电一定时间后，甲瓶中的温度计示数升高得慢，由此得出的实验结论是：______。
18．（4分）小睿在探究“电压不变时，电流与电阻的关系”时，电路如图甲所示，电源电压为6V保持不变，R为定值电阻。
(1)连接电路时，开关应处于______（选填“断开”或“闭合”）状态，实验前滑动变阻器的滑片应位于______（选填“A”或“B”）端；
(2)实验中分别接入5Ω、10Ω、20Ω三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图像。由图像可以得出结论：____________________________；
(3)上述实验中：
①小睿用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
②小睿又把R换为20Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，为完成整个实验，应该选取滑动变阻器______（选填字母）。
A．“20Ω 1.0A” B．“30Ω 1.0A” C．“50Ω 1.0A”
19．（4分）用如图的电路探究“通过导体的电流与电阻的关系”。电源电压保持不变，实验数据如下表。
(1)本实验进行多次实验的目的是为了_____（选填“减小误差”或“寻找规律”）。
(2)第2次实验时，将定值电阻从更换为，电压表示数_____（选填“增大”、“减小”或“不变”），为了使电压表示数保持在_____不变，则此时应将滑动变阻器的滑片向_____（选填“左”或“右”）移动。
(3)第4次实验时，将定值电阻从更换为后，未调节滑动变阻器的滑片，就直接读取电流表的示数，则该示数可能是（______）。
A． B． C． D．
四、作图题（共16分）
20．（8分）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请用笔画好电冰箱的工作电路图。
（_____）
21．（8分）如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l.
五、计算题（共22分）
22．（10分）小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低”、“高”档之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数是：额定电压220V，高档发热功率400W，注水仓最大注水量3kg。
（1）求电热加湿器中R1的阻值；
（2）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]
（3）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？
23．（12分）小明健身用的拉力器结构如图所示.他用250 N的拉力向下拉动拉杆，使20 kg的配重块在2s内匀速升高40 cm.不计拉杆和绳的重力,g取10 N/kg.求:
（1）拉力所做的有用功.
（2）拉力所做功的功率
（3）此过程中拉力器的机械效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、A
4、C
5、A
6、C
7、B
8、C
9、A
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、6 10 20 B
14、165.75 见解析
15、减小 ＜ 小球的机械能减小转化为它的内能，使小球的温度升高
16、0.2 400
三、实验题（共12分）
17、温度计示数 当电流和通电时间相同时，电阻越小，产生的热量越少
18、断开 A 电压一定时，通过导体的电流与导体的电阻成反比 A 2 C
19、寻找规律 增大 9 右 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）电热加湿器中R1的阻值121Ω；（2）注水仓中冷水的温度升高19℃；（3）电阻R2的实际功率是60.75W
23、（1）80J；（2）50W；（3） 80%
实验序号
1
2
3
电阻
5
10
15
电流
1.80
0.90
0.60
