2023-2024学年山东省青岛市黄岛区物理九年级第一学期期末统考试题含答案
展开
这是一份2023-2024学年山东省青岛市黄岛区物理九年级第一学期期末统考试题含答案，共16页。试卷主要包含了以下研究方法相同的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示．若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为
A．24Ω 0.67WB．24Ω 0.8WC．20Ω 0.96WD．20Ω 0.8W
2．甲、乙两只灯泡，其I－U关系图像如图所示．现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A时，甲灯消耗的功率是
A．1.2WB．0.8WC．1.8WD．3W
3．如图所示，闭合开关S，两电流表指针向右偏转角度相同，则R1与R2两端的电压之比U1∶U2= ，电流之比I1∶I2= ，电阻之比R1∶R2＝ ，下列对应答案中正确的是（ ）
A．1∶1； 4∶1 ； 1∶4B．1∶1； 1∶4 ； 4∶1
C．1∶1； 5∶1 ； 1∶5D．1∶4； 1∶1 ； 1∶4

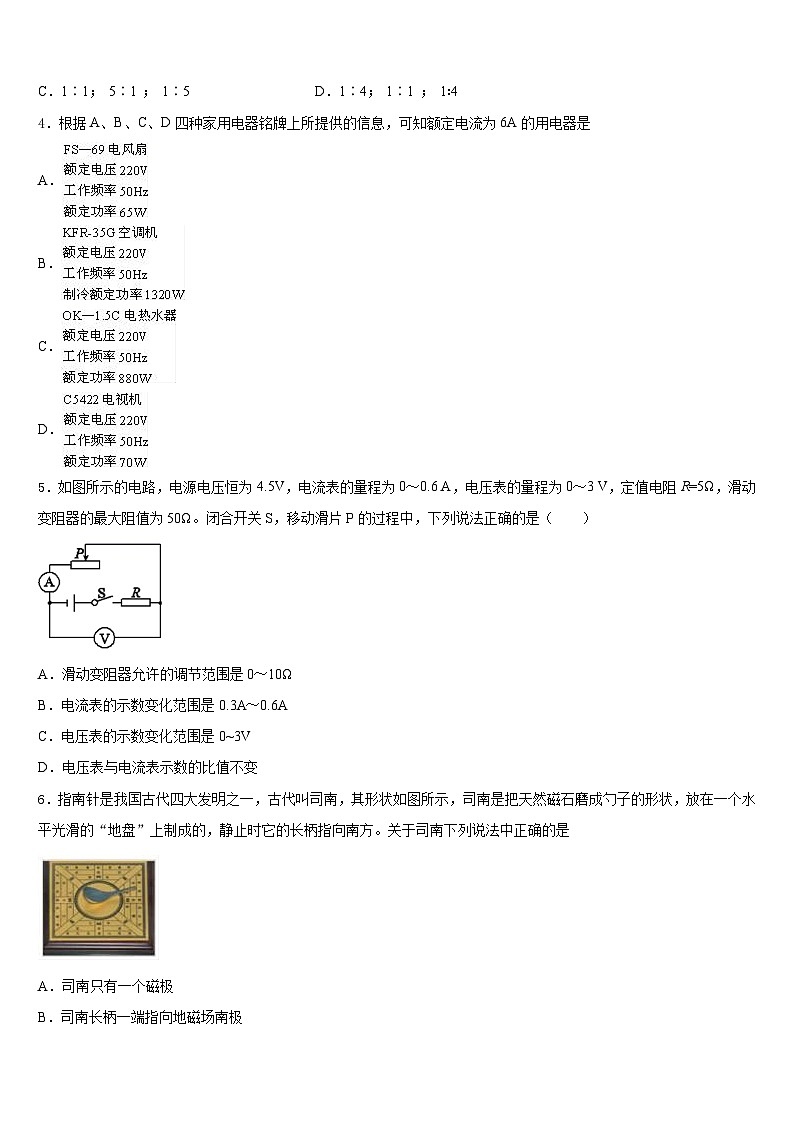

4．根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6A的用电器是
A．
B．
C．
D．
5．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R=5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P的过程中，下列说法正确的是（ ）
A．滑动变阻器允许的调节范围是0～10Ω
B．电流表的示数变化范围是0.3A～0.6A
C．电压表的示数变化范围是0~3V
D．电压表与电流表示数的比值不变
6．指南针是我国古代四大发明之一，古代叫司南，其形状如图所示，司南是把天然磁石磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方。关于司南下列说法中正确的是
A．司南只有一个磁极
B．司南长柄一端指向地磁场南极
C．司南的长柄一端是磁石的“N”极
D．司南利用地磁场对磁体有力的作用来指示南北

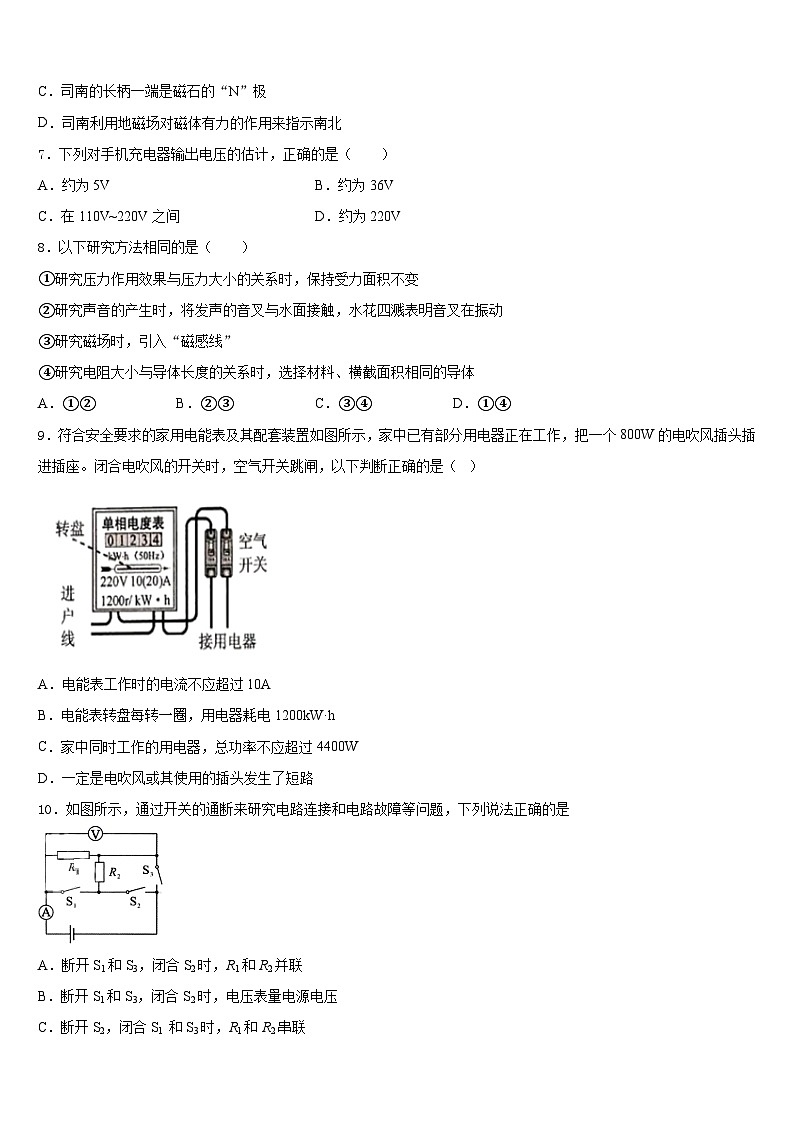

7．下列对手机充电器输出电压的估计，正确的是（ ）
A．约为5VB．约为36V
C．在110V~220V之间D．约为220V
8．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
9．符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（ ）
A．电能表工作时的电流不应超过10A
B．电能表转盘每转一圈，用电器耗电1200kW·h
C．家中同时工作的用电器，总功率不应超过4400W
D．一定是电吹风或其使用的插头发生了短路
10．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
11．如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（ ）
A．R1的阻值为0.1Ω
B．变阻器R2的最大阻值为10Ω
C．电流表示数为0.2A时，R1与R2的电压相等
D．该过程中变阻器R2的电功率先增大后减小
12．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
13．在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是0.5A，则下列说法正确的是（ ）
A．电流表 A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯 L1、L2 的电流都为0.5 A
D．通过灯 L1 的电流1.5 A
14．己知：R1A．B．C．D．
15．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
16．小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为电热器，左侧是水银温度计，其顶部是一段金属丝。下列有关此装置的说法中正确的是（ ）
A．该装置能使浴缸中的水温大致保持在18°C
B．温度计里用水银而不用酒精是因为水银是导体
C．电磁铁的上端为S极
D．其余装置不变，增加B的长度可以缩短加热时间
17．关于温度、内能和热量，下列说法不正确的是（ ）
A．物体温度降低时内能减少
B．0℃的冰变成0℃的水，温度不变，内能不变
C．温度相同的两个物体间不能发生热传递
D．任何物体都具有内能
18．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
19．a和b两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )
A．将a和b串联接入电路中，a、b两端的电压之比是1：2
B．将a和b串联接入电路中，a,b消耗的功率之比是2：1
C．将a和b并联接人电路中，通过a、b的电流之比是1：2
D．将a和b并联接入电路中，相同时间内电流通过a、b产生的热量之比是4：1
20．关于安全用电知识，下列说法正确的是
A．家里空气开关跳闸，一定是因为用电器总功率过大
B．发现有人触电，应立即用手将人拉开
C．家用电器的金属外壳一定要接地
D．只要不接触低压、高压带电体，人就不会触电
21．下列有关能量和信息的说法中正确的是（ ）
A．电磁波在15℃空气中的传播速度为340m/s
B．煤炭是可再生能源
C．光纤通信是利用激光在光导纤维中不断折射传递信息的
D．核电站中发生的铀核裂变反应是可控的
22．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P，从B端至A端的过程中，两电压表示数随电流表示数交化的图象如图乙所示，则
A．电源电压为20V
B．整个电路的最大功率为14.4W
C．滑动变阻器的最大阻值为10Ω
D．EF是V1表示数随A表示数变化的图象
23．如图所示的实例中，不是利用连通器原理工作的是
A．茶壶
B．离心式水泵
C．船闸
D．锅炉水位计
24．音乐会上小提琴演奏乐曲时，下列说法正确的是（ ）
A．演奏前，调节小提琴的琴弦松紧可改变声音的响度
B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调
C．小提琴演奏的乐曲通过空气传入听众的耳朵
D．小提琴的音色和二胡的音色相同
25．如图所示为一实物电路连接图，与之相对应的电路图是图中的
A．B．C．D．
26．下列家用电器电流最接近4A的是
A．空调B．洗衣机
C．日光灯D．电子手表
27．如果一桶酒精用掉了一半，则剩下的酒精：
A．密度、比热容和热值都不变B．密度不变，比热容为原来的一半
C．比热容不变，热值为原来的一半D．比热容和密度减为原来的一半
28．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
29．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（ ）
A．7.5V 1.5VB．6.0V 1.5VC．1.5V 7.5VD．1.5V 6.0V
30．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．木兰溪大桥夜景无疑是莆田最为亮丽，最具吸引众人目光的场所之一。
（1）1889年法国巴黎世博会让爱迪生发明的白炽灯正式登上了人类文明舞台。白炽灯是根据电流的 _________效应制成的；
（2）木兰溪大桥的灯光全部使用 LED 照明灯进行装饰，LED 灯使用的是发光二极管，二极管具有单向_________的特性．
（3）根据下表完成下列问题：
2 W的LED灯技术参数
① LED 灯正常工作时的电流是_________A。（计算结果保留两位小数）
② 若2W的LED灯可以相当40W的白炽灯的亮度，则每天正常工作10h，使用LED灯比使用白炽灯每天可节约的电能为_________kW·h。
32．如图所示，两个表面光滑的铅块相互挤压后粘在一起，说明分子间有_____；长时间挤压在一起的铅块和金块会相互渗透，说明分子_____．
33．如图是内燃机的能量流向图,根据图中给出的信息,该内燃机的效率为________。已知汽油的热值是4.6 ×107J/kg ,完全燃烧0.5kg的汽油,按该内燃机的工作效率计算,该汽车获得的机械能是_____________J.
34．如图所示的电路中，电源电压保持不变，当开关S闭合、S1断开，甲、乙两表均为电流表时，R1和R2消耗的功率之比P1∶P2＝3∶2，当开关S和S1都闭合，甲、乙两表均为电压表时，R1和R2中的电流之比I1∶I2＝_____，两电压表示数之比U甲∶U乙＝_____。
35．热水瓶注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，在这一现象中瓶内气体的______能转化为软 木塞的_______能，该能量转化过程与汽油机的___冲程相同．
36．小明同学家电能表铭牌上标有“220V、10A、3000r/kW•h”字样，他观察到在lmin的时间内，电能表的转盘匀速转了15转，此期间他家家用电器的总功率为_____W：小明家的电能表所测的用电器正常工作最大功率不能超过_____kW．
37．微型电扇的内部构造如图所示．在完好的微型电扇的插头处接一只发光二极管，用手旋转叶片，将发现二极管发光，你能解释发生这个现象的原因吗？这个过程中能量是如何转换的？
38．如图所示，用丝线悬挂两个轻质绝缘小球．已知甲球与丝绸摩檫过的玻璃棒相排斥，则乙球带电情况是________．摩擦起电的本质是________(选填“质子”“电子”或“原子核” )发生转移．
39．如图所示的电路中，a是________表，b是________表，开关闭合前，滑动变阻器滑片应放在____________端(选填“A”或“B”），闭合开关，向左移动滑片，此时接入电路的电阻变__________灯泡变_________。
40．汽车上的散热器用水作为冷却剂，这是利用了水的________较大的性质；散热器中装有10kg的水，在温度升高20℃的过程中，水吸收的热量是_______J，这些热量相当于完全燃烧______kg的天然气放出的热量[水的比热容c水=，天然气的热值q=8.4×107J/kg]。
三、实验题（每空1分，共2题，15分）
41．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
42．如图所示，小明进行“伏安法测量电阻”的实验：
（1）请帮助小明根据电路图甲将实物电路乙连接完整（导线不能交叉）
（___）
（2）电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到____（选填“A”或“B”）端．
（3）小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路原因可能是____．
（4）小明排除故障后，调节滑动变阻器，当电压表读数为2.6V时，电流表的示数如图丙所示，则该定值电阻的阻值是____．
（5）小明还想探究电流与电阻的关系，请你帮助小明设计数据记录表格____．
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）电路中的总电阻R。
44．如图所示滑轮组，绳重和摩擦均不计，物体重90N，在绳端拉力F为40N的作用下4s内将绳子匀速提升了3m,物体上升了1 m。求：
（1）拉力F所做的功；
（2）拉力F做功的功率；
（3）该滑轮组的机械效率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、C
3、A
4、B
5、B
6、D
7、A
8、D
9、C
10、D
11、D
12、D
13、A
14、C
15、D
16、B
17、B
18、C
19、A
20、C
21、D
22、B
23、B
24、C
25、C
26、A
27、A
28、C
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、热 导电 0.17 0.38
32、引力 在不停地做无规则运动
33、40% 9.2× 106
34、3∶2 5∶3
35、内能 机械能 做功
36、300 2.2
37、这是电磁感应现象，闭合线圈在磁场中切割磁感线运动会产生电流，机械能转换成电能
38、带负电或不带电 电子
39、电流 电压 B 小 亮
40、比热容 8.4×105 0.01
三、实验题（每空1分，共2题，15分）
41、较低 BD 总功率过大（过载） E 2 进户零线断路
42、； B； 电阻Rx断路； 10Ω；
四、计算题（每题10分，共2题，20分）
43、（1）6V；（2）30Ω；（3）12Ω。
44、（1）120J （2）30W （3）75%
光源：LED 芯片功率：2W
色温：3000~7000K
环境湿度：≤95%
输入电压：12V
散射角度：15~120 度适用 温度：－45℃~+80℃
色彩饱和度：80
物理量
实验次数
电压（U/V）
电阻（R/Ω）
电流（I/A）
1
2
3
