2023-2024学年山东省潍坊诸城市第七中学物理九上期末检测试题含答案

这是一份2023-2024学年山东省潍坊诸城市第七中学物理九上期末检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片都看不出小灯泡发光，现用一只电压表接在d、f两点时，电压表有示数，但较小。再将一只电流表从d、c间串联接入电路，移动滑片，示数有较小的变化，则产生上述现象的原因可能是
A．灯泡L短路B．R0阻值很大
C．灯泡L断路D．R发生断路
2．在某一温度下，甲、乙两电阻的电流与电压的关系如图所示．由图可知，将甲、乙并联后接在电压为3V的电源两端，则电路消耗的总功率为
A．2.7WB．0.9W
C．1.8WD．0.6W

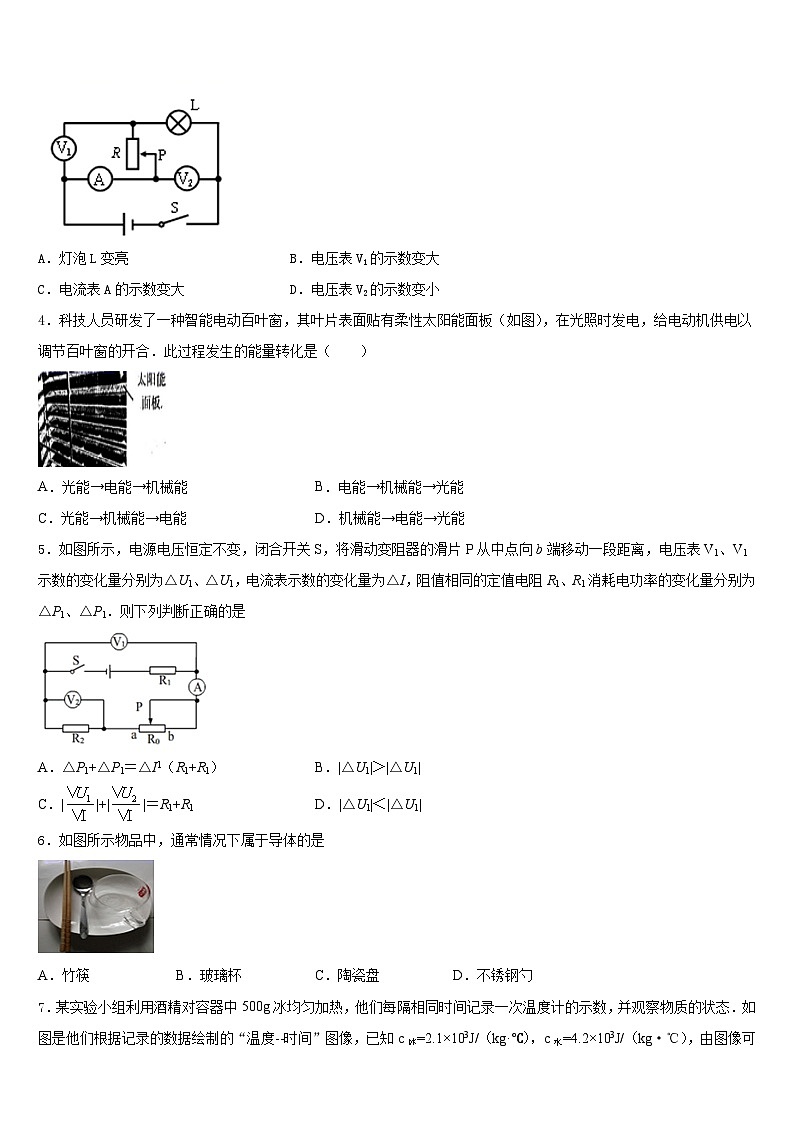

3．如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是
A．灯泡L变亮 B．电压表V1的示数变大
C．电流表A的示数变大 D．电压表V2的示数变小
4．科技人员研发了一种智能电动百叶窗，其叶片表面贴有柔性太阳能面板（如图），在光照时发电，给电动机供电以调节百叶窗的开合．此过程发生的能量转化是（ ）
A．光能→电能→机械能B．电能→机械能→光能
C．光能→机械能→电能D．机械能→电能→光能
5．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V1示数的变化量分别为△U1、△U1，电流表示数的变化量为△I，阻值相同的定值电阻R1、R1消耗电功率的变化量分别为△P1、△P1．则下列判断正确的是
A．△P1+△P1＝△I1（R1+R1）B．|△U1|＞|△U1|
C．||+||＝R1+R1D．|△U1|＜|△U1|
6．如图所示物品中，通常情况下属于导体的是
A．竹筷B．玻璃杯C．陶瓷盘D．不锈钢勺

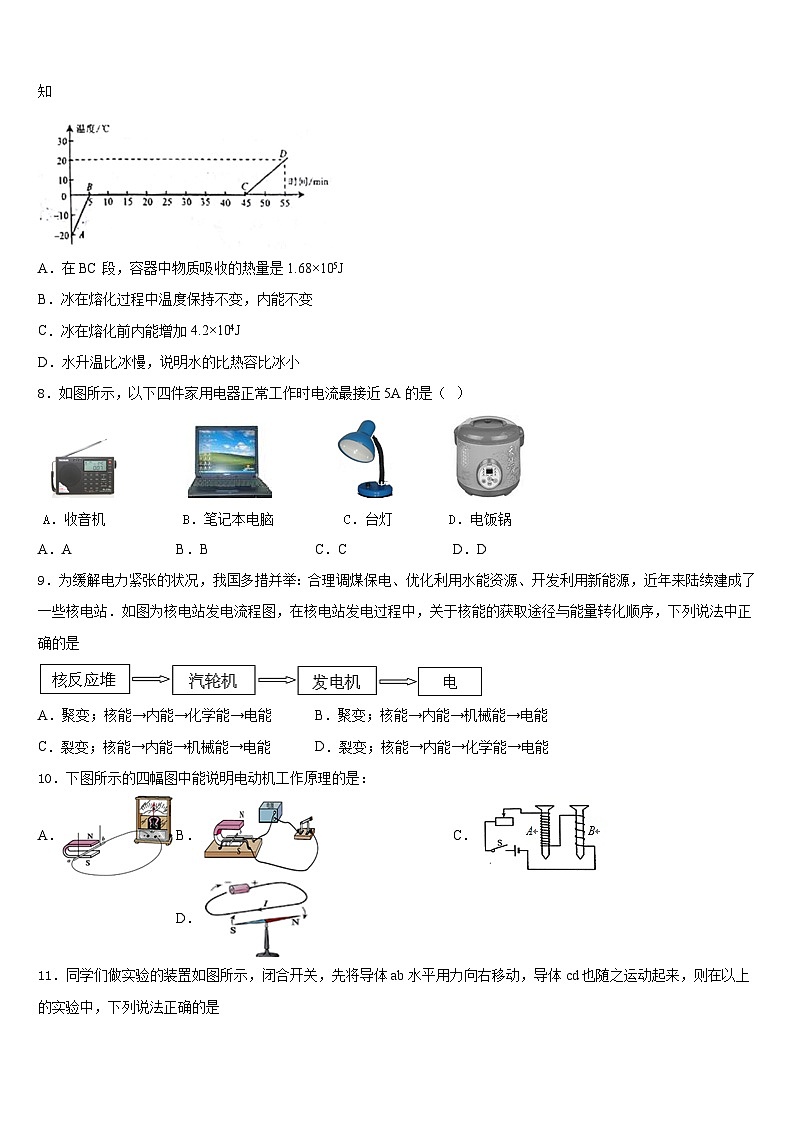

7．某实验小组利用酒精对容器中500g冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态．如图是他们根据记录的数据绘制的“温度--时间”图像，已知c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃），由图像可知
A．在BC段，容器中物质吸收的热量是1.68×105J
B．冰在熔化过程中温度保持不变，内能不变
C．冰在熔化前内能增加4.2×104J
D．水升温比冰慢，说明水的比热容比冰小
8．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．AB．BC．CD．D
9．为缓解电力紧张的状况，我国多措并举：合理调煤保电、优化利用水能资源、开发利用新能源，近年来陆续建成了一些核电站．如图为核电站发电流程图，在核电站发电过程中，关于核能的获取途径与能量转化顺序，下列说法中正确的是
A．聚变；核能→内能→化学能→电能 B．聚变；核能→内能→机械能→电能
C．裂变；核能→内能→机械能→电能 D．裂变；核能→内能→化学能→电能
10．下图所示的四幅图中能说明电动机工作原理的是：
A．B．C．D．
11．同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，则在以上的实验中，下列说法正确的是
A．实验装置中的甲装置运用的原理是电磁感应现象
B．实验装置中的甲装置把电能转化为动能
C．实验装置中的乙装置产生的现象在生活中的应用是发电机
D．若将导体ab水平用力向左移动，导体cd的运动方向不变
12．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定不带电，C带正电B．B可能带正电，C带正电
C．B一定带正电，C带负电D．B可能不带电，C带负电
二、填空题（每题5分，共4题，20分）
13．如图所示，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的左端是__极（选填“N”或“S”），电源的左端是__极。（选填“正”或“负”）
14．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________ （写出一条原因即可）．
15． “花气袭人知骤暖，鹊声窗树喜新晴”，这是南宋诗人陆游《村居书喜》中的两名句，对于前一句从物理角度可知当时气温突然_____（填“升高”或“降低”），因为花分子的_____加剧了。
16．如图，两瓶质量相等、初温相同的煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。图中电路可控两段金属丝的_________和_________相等， 图中连接的滑动变阻器________（填“能”或“不能”）调节电路中电流大小。
三、实验题（共12分）
17．（4分）在实验探究中，经常可以用同样的实验装置完成不同的探究课题.如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热.现有如下课题：
A．探究不同物质的吸热能力
B．探究导体电阻大小与材料是否有关
C．探究通电导体产生的热量与电阻大小的关系
D．探究导体电阻大小与长度是否有关
(1)如果两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题______.(填课题对应的字母)
(2)如果烧瓶中都装着相同质量的水，但电阻丝电阻大小不同，则可以探究课题______.(填课题对应的字母)
(3)在与(2)条件相同的基础上选择__________________相同、材料不同的电阻就可以探究课题B．
18．（4分）为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．如图所示的从左到右a、b、c、d为实验中观察到的四种情况．
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同；
（2）通过比较______两种情况，可以验证猜想A是正确的；
（3）通过比较______两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充的条件是______．
19．（4分）某实验小组利用如图所示的装置探究“水和沙子吸热本领的大小”。
（1）设计实验方案时，实验小组确定以下需控制的变量，其中多余的是____；
A.采用完全相同的加热方式
B.酒精灯里所加的酒精量相同
C.取质量相同的水和沙子
D.盛水和沙子的容器相同
（2）在实验中，应不停地用搅棒（图中未画出）搅拌水和沙子，其目的是：____；
（3）实验数据记录如下表：
加热过程中，水和沙子吸热的多少是通过____来反映的(选填“温度计示数”或“加热时间”)；
（4）实验时，供选择的有干沙子和潮湿的沙子，你会选择____；这样选择的原因是____；
（5）分析表中的实验数据可知：质量相同的水和沙子，升高相同的温度，水吸收的热量____沙子吸收的热量。可以推想，如果给质量相同的水和沙子加热相同的时间，两者增加的内能____，但____(选填“沙子”或“水”)升高的温度会更高些。
四、作图题（共16分）
20．（8分）爱学好问的小梦发现家里的电吹风可以吹热风和冷风，用电热丝、电动机、和两个开关设计出电吹风的部分电路图，请你帮他将电路图设计完成（如图所示），要求：只闭合S1只有电动机工作，吹冷风；S1和S2同时闭合，电动机和电热丝同时工作，吹热风。
（______）
21．（8分）如图所示，是一个电热水壶的简易图，用力作用在壶盖上A点时，可将壶盖打开，请在图中A点画出所需最小力F的示意图及对应的力臂l（O为支点）。
（_______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V。定值电阻R=10，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为3V，电流表示数变化了0.12A。求
(1)滑片P在中点时，通过电阻R的电流；
(2)滑片P在最右端B点时，电流表的示数；
(3)电源电压；
(4)为保证电表安全，滑动变阻器接入电路中阻值的取值范围。
23．（12分）一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，它的额定功率是多大？在额定电压下通电10min产生多少热量？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、A
5、C
6、D
7、A
8、D
9、C
10、B
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、N 负
14、6.3×104 1.05×107 加热过程中，存在热损失
15、升高 无规则运动
16、电流 通电时间 不能
三、实验题（共12分）
17、A C 长度和横截面积
18、磁场强弱 ab bc 电流相同
19、B 使水和沙子受热均匀 加热时间 干沙子 水蒸发吸热会影响实验结果 大于 相等 沙子
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.3A；(2) 0.18A；(3) 9V；(4)5Ω～40Ω
23、40W 2.4×104J
实验次数
质量/g
温度升高10℃所需要的时间/s
温度升高20℃所需要的时间/s
温度升高30℃所需要的时间/s
沙子
50
56
112
168
水
50
92
184
276
