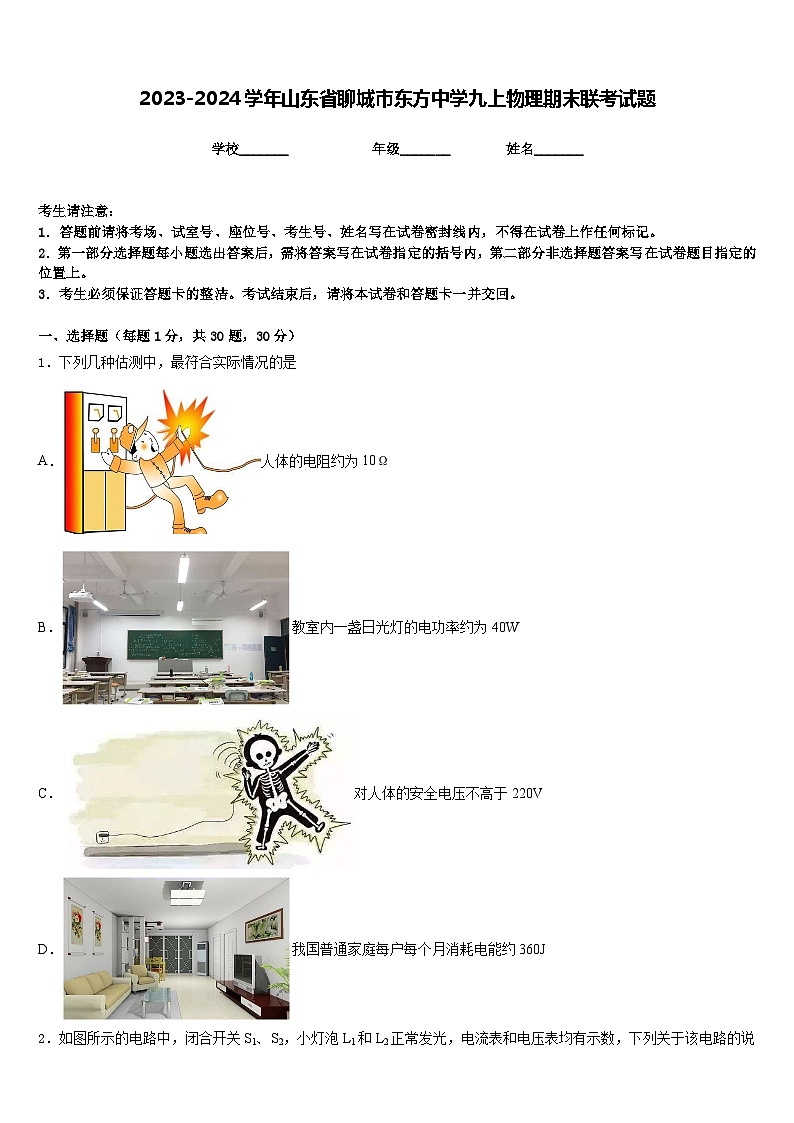

2023-2024学年山东省聊城市东方中学九上物理期末联考试题含答案

这是一份2023-2024学年山东省聊城市东方中学九上物理期末联考试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列几种估测中，最符合实际情况的是
A．人体的电阻约为10Ω
B．教室内一盏日光灯的电功率约为40W
C．对人体的安全电压不高于220V
D．我国普通家庭每户每个月消耗电能约360J
2．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是
A．电流表测量干路中的电流
B．电压表不能测量L1两端的电压
C．取下L1时，L2正常发光
D．只断开开关S2时，电压表有示数
3．关于电流、电压和电阻，下列说法错误的是
A．导体中负电荷定向移动时也能形成电流
B．导体中有电流，则导体两端一定有电压
C．电路两端有电压，则电路中一定有电流
D．当电压一定时，通过导体的电流与电阻成反比
4．关于温度、热量、内能，以下说法正确的是（ ）
A．物体的温度越高，所含的热量越多B．物体的温度升高，内能增大
C．物体内能减少，它一定放出热量D．物体的温度不变，其内能就一定不变
5．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．
B．
C．
D．

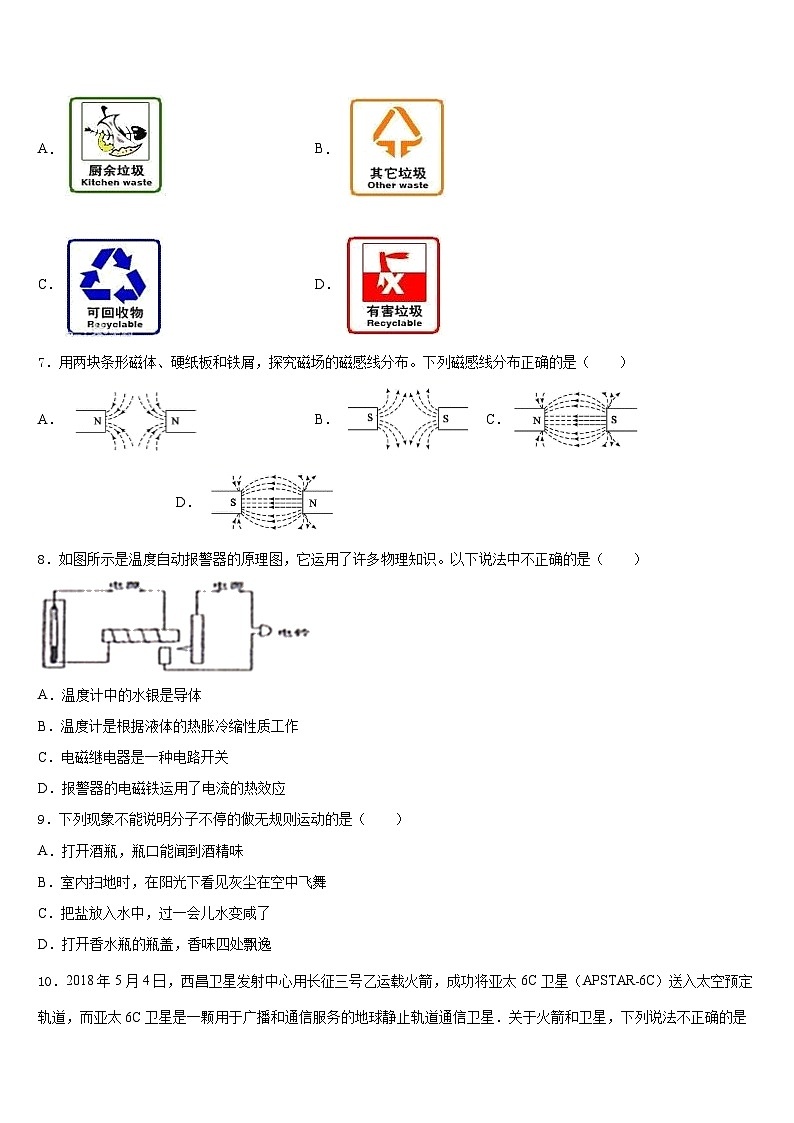

6．垃圾分类已经成为现在的新时尚，为了响应国家的号召，小明将用完的废旧电池应该投入到下列哪个标志的垃圾箱？（ ）
A．B．
C．D．
7．用两块条形磁体、硬纸板和铁屑，探究磁场的磁感线分布。下列磁感线分布正确的是（ ）
A．B．C．D．
8．如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体的热胀冷缩性质工作
C．电磁继电器是一种电路开关
D．报警器的电磁铁运用了电流的热效应
9．下列现象不能说明分子不停的做无规则运动的是（ ）
A．打开酒瓶，瓶口能闻到酒精味
B．室内扫地时，在阳光下看见灰尘在空中飞舞
C．把盐放入水中，过一会儿水变咸了
D．打开香水瓶的瓶盖，香味四处飘逸
10．2018年5月4日，西昌卫星发射中心用长征三号乙运载火箭，成功将亚太6C卫星（APSTAR﹣6C）送入太空预定轨道，而亚太6C卫星是一颗用于广播和通信服务的地球静止轨道通信卫星．关于火箭和卫星，下列说法不正确的是（ ）
A．火箭发射燃料燃烧的过程，是化学能转化为内能
B．火箭发射加速上升的过程中，卫星的机械能守恒
C．长征三号乙运载火箭采用的燃料液氢，是因为液氢的热值高
D．地球同步卫星在同步轨道运行时，相对于地球是静止的
11．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机
12．生活中有很多现象和应用都与物态变化有关，下列说法不正确的是（ ）
A．皮肤上擦酒精后变凉爽是由于酒精汽化从皮肤吸热所致
B．在运输食物的车里放干冰，利用干冰升华吸热给食物降温
C．出汗时吹电风扇感觉凉爽，是由于电风扇吹出的风降低了室温
D．夏天吃冰棒时看到周围冒“白气”，这是液化现象
二、填空题（每题5分，共4题，20分）
13．如图所示是四冲程汽油机工作过程中的____冲程；此过程中____能转化为机械能。
14．妈妈在厨房炒菜时，在客厅里也能闻到香味，这属于__现象；在科学规划和建设城市时，大量增加水面面积，以达到降低环境温度的目的，是利用水的__大的特性．
15．已知电阻R1∶R2＝3∶5，将它们串联在电路中时，它们的电压之比为______；若将它们并联在电路中时，它们的电压之比为______。
16．如图所示，在一个配有活塞的厚透明筒里放一小团硝化棉，把活塞迅速下压，压缩空气__________，使筒内空气的内能增大，温度升高，观察到硝化棉___________．上述改变物体内能的方式与发烧时用冷毛巾给头部降温改变物体内能的方式_____（选填“相同”或“不相同”）．
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，提供如下器材：电源（电压8V），小灯泡（额定电压2.5V），定值电阻（10Ω、20Ω），电流表（0~0.6A、0~3A），电压表（0-3V、0~15V），滑动变阻器（20Ω 2A），开关若干、导线若干。
（1）小华设计了如图1的电路，请用笔画线代替导线，完成图2实物电路的连接。
（______________）
（2）实验时，当电压表示数为2.5V时，电流表示数如图3所示，则小灯泡的额定功率为________W。
（3）分析表格数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而_______。根据数据还可判断出，小华在实验中选用的是R0=______Ω的定值电阻。
（4）另一小组实验时电流表损坏，请利用余下器材帮助该小组设计一种仅用电压表测量小灯泡额定功率的方法。要求：只连接一次电路，所测物理量与最终表达式均用物理符号表示，如U额、R0等。
①将设计电路图画在方框中；
（______________）
②实验中，电压表量程选择_________（填“0~3V”或“0~15V”）；
③简要说明测量步骤：______________________________。
④写出最终计算式P额=______________。
18．（4分）在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。
(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，经过分析有一根导线连接错误.请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（______）
(2)电路连接正确后，从滑动变组器接入电路的最大阻值开始记录数据，得到小灯泡的“I-U”图像如图乙所示。分析实验数据可知，则小灯泡的额定功率是_____W，滑动变阻器的规格应选择_____（选填序号）。
A．10Ω 1A B．15Ω 1A C．25Ω 1A D． 30Ω 1A
19．（4分）小明在测定“小灯泡电功率的实验中，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应_____，电流表的量程应选0～_____A，如果用干电池做电源，他至少用_____节干电池．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（______）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A“或“B”）端．
（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____．故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A“或“B”）端移动，使电压表的示数为2.5V．
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．根据图象，还发现小灯泡的电阻是变化的，造成这一变化的原因是_____
四、作图题（共16分）
20．（8分）请根据表中所给出的信息，用笔画代替导线将图中所示的实物图补充连接成完整电路。
（________）
21．（8分）如图中画出使用该滑轮组时最省力的绕法．
五、计算题（共22分）
22．（10分）如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω。在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端。已知人体秤测量范围0~100kg，电路中电流变化范围0.1~0.6A，求:
(1)则电源电压为多大？
(2)滑动变阻器的最大值为多少？
23．（12分）在图所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特．求：
（1）通过R1的电流强度；
（2）通过R2的电流强度；
（3）R2的电阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、B
5、D
6、D
7、D
8、D
9、B
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、做功 内
14、扩散 比热容．
15、3∶5 1∶1
16、做功 燃烧 不相同
三、实验题（共12分）
17、 0.8 增大 10 0~15V 详见解析
18、 0.625W C
19、断开 0.6 2 A 滑动变阻器连入的阻值太大 2.2 B 0.5 由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同.
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V；(2)50Ω
23、（1）0.4A （2）0.1A （3）20Ω
实验序号
1
2
3
4
5
电压U/V
1.0
1.5
2.0
2.5
3.0
电流I/A
0.24
0.27
0.30
0.33
开关状态
灯泡L1
灯泡L2
电流表
闭合S1、断开S2
亮
不亮
有示数
断开S1、闭合S2
不亮
不亮
无示数
S1和S2都闭合
亮
亮
有示数，且大于第1次示数
