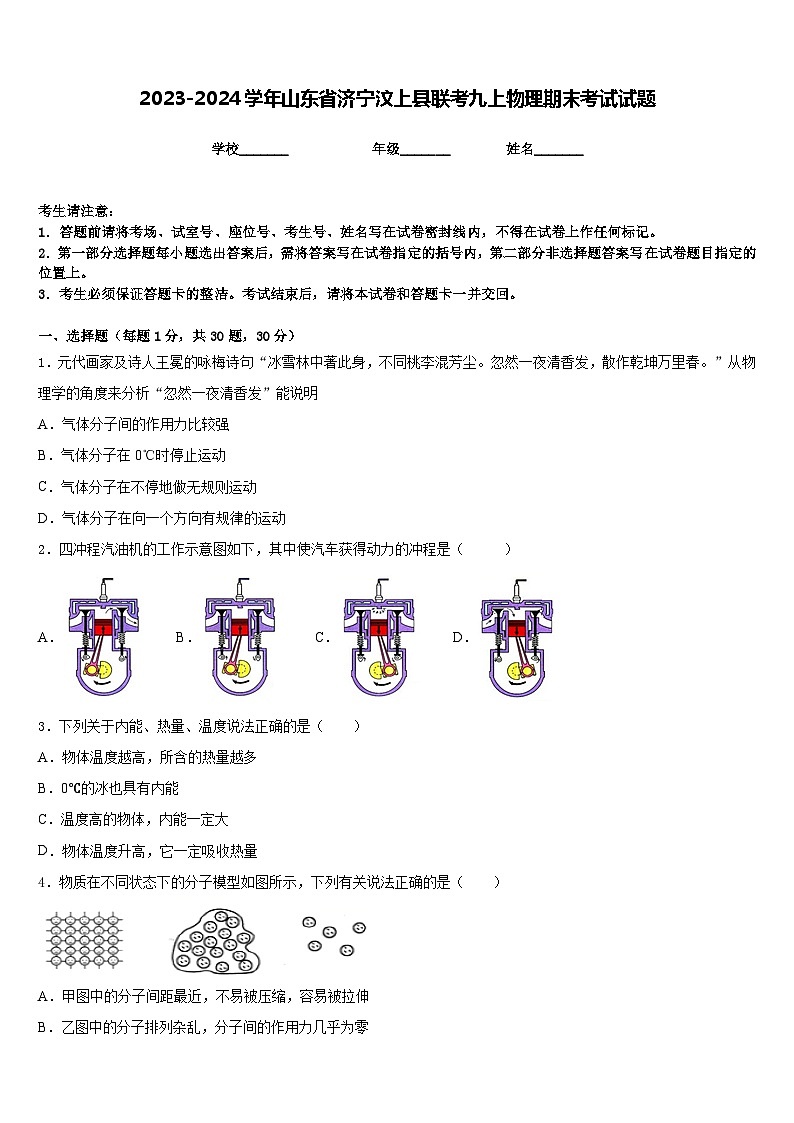

2023-2024学年山东省济宁汶上县联考九上物理期末考试试题含答案
展开
这是一份2023-2024学年山东省济宁汶上县联考九上物理期末考试试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．元代画家及诗人王冕的咏梅诗句“冰雪林中著此身，不同桃李混芳尘。忽然一夜清香发，散作乾坤万里春。”从物理学的角度来分析“忽然一夜清香发”能说明
A．气体分子间的作用力比较强
B．气体分子在0℃时停止运动
C．气体分子在不停地做无规则运动
D．气体分子在向一个方向有规律的运动
2．四冲程汽油机的工作示意图如下，其中使汽车获得动力的冲程是（ ）
A．B．C．D．
3．下列关于内能、热量、温度说法正确的是（ ）
A．物体温度越高，所含的热量越多
B．0℃的冰也具有内能
C．温度高的物体，内能一定大
D．物体温度升高，它一定吸收热量
4．物质在不同状态下的分子模型如图所示，下列有关说法正确的是（ ）
A．甲图中的分子间距最近，不易被压缩，容易被拉伸

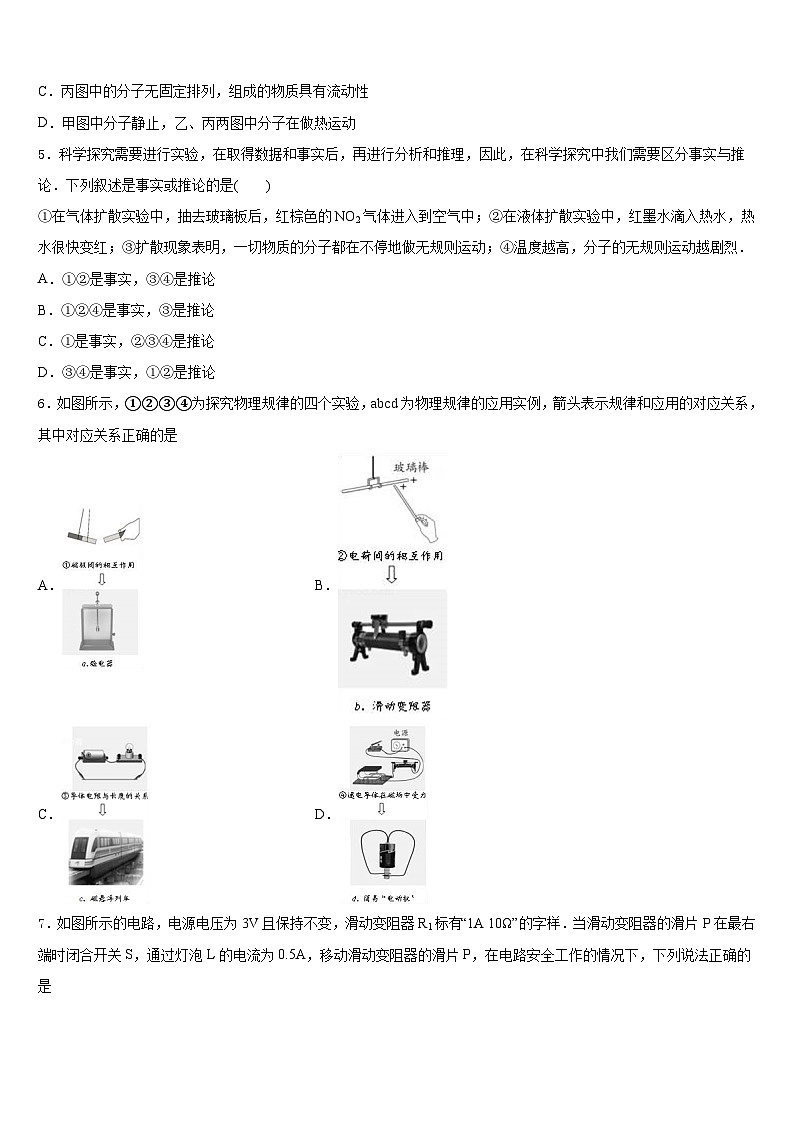

B．乙图中的分子排列杂乱，分子间的作用力几乎为零
C．丙图中的分子无固定排列，组成的物质具有流动性
D．甲图中分子静止，乙、丙两图中分子在做热运动
5．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是( )
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中；②在液体扩散实验中，红墨水滴入热水，热水很快变红；③扩散现象表明，一切物质的分子都在不停地做无规则运动；④温度越高，分子的无规则运动越剧烈．
A．①②是事实，③④是推论
B．①②④是事实，③是推论
C．①是事实，②③④是推论
D．③④是事实，①②是推论
6．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是
A．B．
C．D．

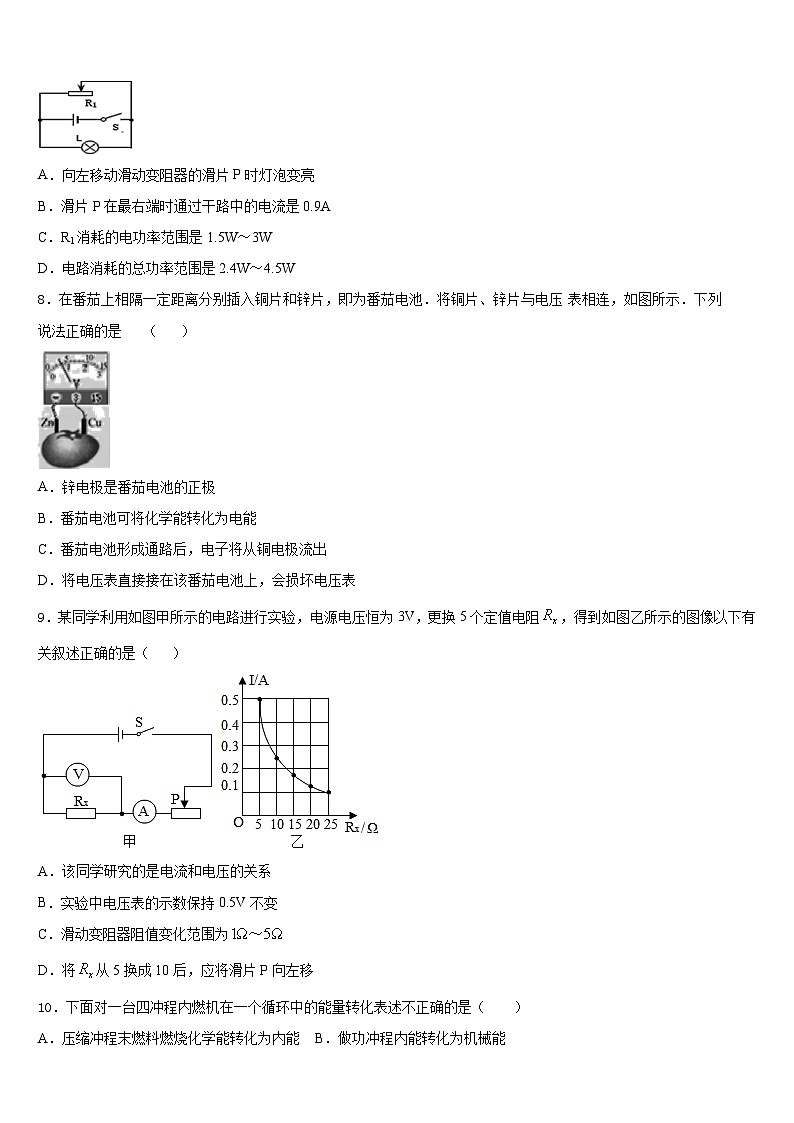

7．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样．当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W～3W
D．电路消耗的总功率范围是2.4W～4.5W
8．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池．将铜片、锌片与电压 表相连，如图所示．下列说法正确的是 （ ）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表
9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻，得到如图乙所示的图像以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．滑动变阻器阻值变化范围为
D．将从5换成10后，应将滑片P向左移
10．下面对一台四冲程内燃机在一个循环中的能量转化表述不正确的是（ ）
A．压缩冲程末燃料燃烧化学能转化为内能B．做功冲程内能转化为机械能
C．压缩冲程机械能转化为内能D．压缩冲程化学能转化为内能
11．如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、V2的量程均为0−3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是( )
A．电源电压为4V
B．滑动变阻器取值范围是3Ω−30Ω
C．小灯泡的最小功率为0.3W
D．整个电路消耗的最大功率为2W
12．下列分析错误的是（ ）
A．冬季北方供暖用水作介质，是利用水的比热容大的特性
B．若两个物体相互接触时没有发生热传递，则它们的温度相同
C．火箭可用液态氢做燃料，是因为它的热值小
D．“破镜不能重圆”是因为分子间的距离太大，作用力变得十分微弱
二、填空题（每题5分，共4题，20分）
13．如图所示是一种 LED 手电筒，它用两节新干电池做电源，电压为_____V，由 6个 LED 并联组成，每只 LED 的额定电流为 15mA，则这种 LED 手电筒正常工作时的总电流____A。
14．在测定小灯泡电功率的实验中，如图所示，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是_______（选填“灯丝短路”或“灯丝断路”）。
15． “珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在_______线上；当发现家用电器或电线失火时，必须先_______电源，然后再救火．
16．高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。如图为输电线的牵引装置。钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为________N。若某段时间内坠砣串下降了30cm，则输电线A端向左移动了_______cm。（g取10N/kg，不考虑钢绳的热胀冷缩）
三、实验题（共12分）
17．（4分）小明利用如图所示的实验器材测量额定电压为2.5V的小灯泡的电阻。
（1）用笔画线代替导线，请在图中添加一根导线，把滑动变阻器正确连入电路，要求滑片P向右移动时，滑动变阻器连入电路的电阻变大；
（________）
（2）连接好电路后，测得的数据如上表，根据表中的测量数据，可知该小灯泡正常发光时的电阻约为________Ω（结果保留一位小数）；
（3）仔细分析三次测量得到的电阻值，发现小灯泡的电阻值逐渐变大，这是因为_____；
（4）如果考虑电压表和电流表的内阻，则所测量出的电阻值______—实际电阻值（选填“大于” “等于”或“小于”）。若电压表的示数为U，电流表示数为I，电压表的内阻为RV，电流表内阻为RA，则灯泡的实际电阻值______（用字母表示）。
18．（4分）电磁的相互转换是人类进入电力时代的标志。
(1)小明做了如左图所示的实验，给直导线通电，观察到直导线向右运动。①实验现象说明 ________对通电导体有力的作用；若只对调电源正负极接线，通电直导线会向________运动。②为使实验效果更明显，直导线应选用________(选填“铝棒”、“铁棒”或“塑料棒”)。
(2)去掉电源，在导线两端接上灵敏电流表，如右图所示。闭合开关，向右平移直导线ab，电流表指针发生偏转，这是______现象，在生产、生活中的应用是_______(举一实例)。若将导体ab向右移动一段距离后松开手，让导体ab摆动，如果不计空气阻力及导线悬挂点的摩擦，摆动过程中导体ab的机械能总量将________(选填“变大”、“变小”或“不变”)。
19．（4分）用电流表、电压表测电阻的实验如图甲所示，实验中，当滑片P移动到某一位置时，电流表、电压表读数如图乙、丙所示。
两个电表的读数I= _____A，U=______V，计算出该电阻的阻值R=______Ω.
四、作图题（共16分）
20．（8分） (1)学校“创客小组”利用“光控开关”(天黑时自动闭合，天亮时自动断开)和“声控开关”(有声时自动闭合，无声时自动断开)，设计出只有在天黑且有声音时灯才亮的自动控制电路。请按设计要求将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，并同时安装一个不受开关控制的三孔插座（____）。
(2)地球周围存在磁场。如图所示，请标出地面附近的小磁针静止时N极的指向（____）。
21．（8分）两个螺线管通电后互相排斥，而且电流表的连接正确。请在图中画出螺线管B的绕法，并标出小磁针右端的极性。
（_____）
五、计算题（共22分）
22．（10分）小明坐在一列从苏州开往北京的动车上，看到窗外的景色十分美丽很开心。他想利用学到的物理知识来测量动车的速度。在路上动车正要匀速通过一座大桥，已知大桥长1000m，小明坐在车上从上桥到离开桥，所用的时间是20秒
（1）动车的速度为多少？
（2）已知车长200m，动车通过大桥所用的时间是多少？
23．（12分）一只标有“6V 3W”字样的灯泡L1和一只标有“6V 6W”字样的灯泡L2串联在9V的电源上，假设灯泡电阻不变，求：
(1)L1的电功率；
(2)电路中的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、C
5、A
6、D
7、D
8、B
9、C
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、3 0.09
14、灯丝断路
15、火 切断
16、 104 15
三、实验题（共12分）
17、 10.4 灯丝的电阻随温度的升高而增大 小于
18、磁场 左 铝棒 电磁感应 发电机（或动圈式话筒） 变小
19、0.5 4.0 8
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）50m/s；（2）24s。
23、 (1) 3W；(2) 4.5W。
实验次数
1
2
3
电压U/V
2.0
2.5
2.8
电流I/A
0.20
0.24
0.25
电阻R/Ω
