2023-2024学年山东省潍坊市潍城区物理九上期末考试试题含答案
展开
这是一份2023-2024学年山东省潍坊市潍城区物理九上期末考试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．为了探究“电功率与电阻的关系时”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（ ）
A．R1＞R2 P1＞P2B．R1＜R2 P1＜P2
C．R1＞R2 P1＜P2D．R1＜R2 P1＞P2
2．细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。因此，结合电路知识，在采用该电流表时，推测正确的是
A．该电流表的量程为0～75mA
B．该电流表可以直接接在电源两极之间
C．该电流表可以测量大小为0.2A的电流
D．该电流表的电流应该从“-”接线柱流入

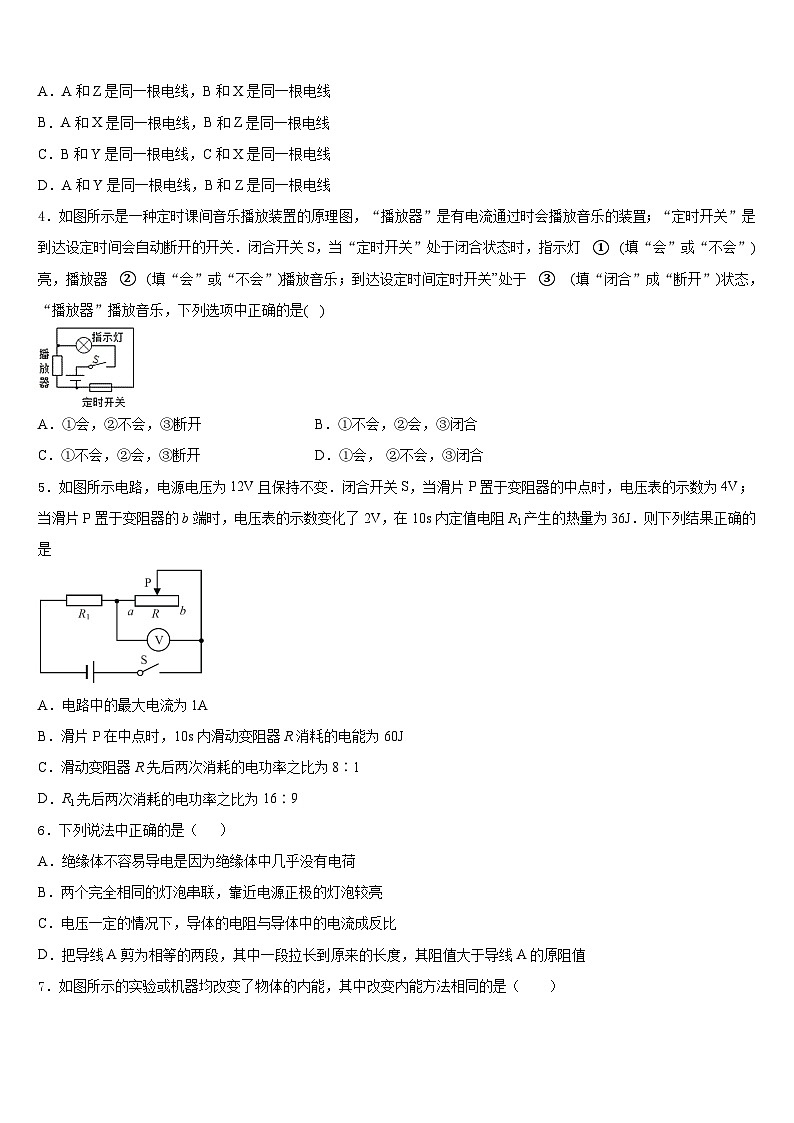

3．现代建筑的电线都是敷设在墙体中的。如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出。可以用如图乙所示的“测量仪”把它们区分开。小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光。则（ ）
A．A和Z是同一根电线，B和X是同一根电线
B．A和X是同一根电线，B和Z是同一根电线
C．B和Y是同一根电线，C和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
4．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )
A．①会，②不会，③断开B．①不会，②会，③闭合
C．①不会，②会，③断开D．①会， ②不会，③闭合
5．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
6．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值

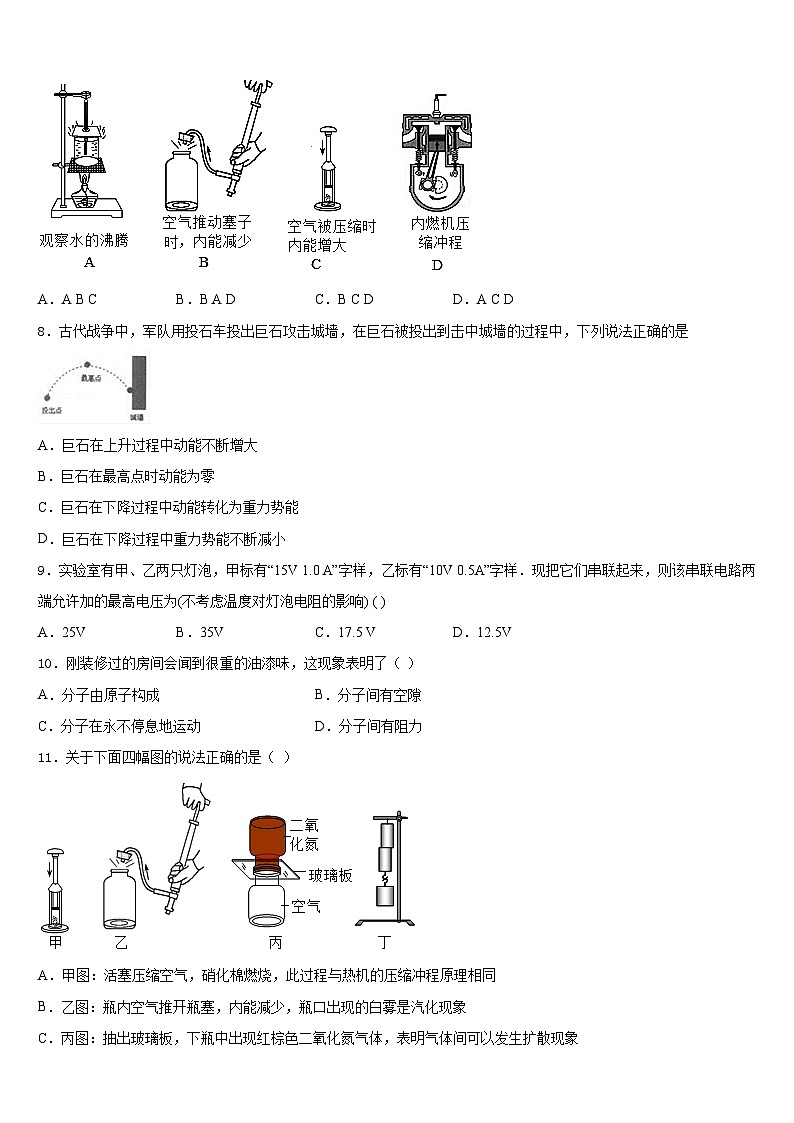

7．如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（ ）
A．A B CB．B A DC．B C DD．A C D
8．古代战争中，军队用投石车投出巨石攻击城墙，在巨石被投出到击中城墙的过程中，下列说法正确的是
A．巨石在上升过程中动能不断增大
B．巨石在最高点时动能为零
C．巨石在下降过程中动能转化为重力势能
D．巨石在下降过程中重力势能不断减小
9．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )
A．25VB．35VC．17.5 VD．12.5V
10．刚装修过的房间会闻到很重的油漆味，这现象表明了（ ）
A．分子由原子构成B．分子间有空隙
C．分子在永不停息地运动D．分子间有阻力
11．关于下面四幅图的说法正确的是（ ）
A．甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
12．如图所示，首先闭合S，然后再闭合S1，，则下列说法正确的是（ ）
A．电压表V和电流表A1示数均变大
B．电流表A1和电流表A2示数都变大
C．电压表V和电流表A1示数的比值变大
D．R2消耗的功率变大
二、填空题（每题5分，共4题，20分）
13．关于科学家与其贡献描述正确的是________和________（填序号：①焦耳找到了电热计算的普遍方法；②安培总结出电流与电压、电阻的关系；③奥斯特发现电可以生磁）．
14．小鹏同学家的电能表如图所示，则电能表显示小鹏家的电能表从零示数开始至今已经转过____转。小鹏同学把电暖器单独接入家庭电路并使其工作，发现电能表的转盘在0.5h内转过1800圈，电暖器此过程的实际电功率是____W，小鹏同学家此时的电能表示数为____。
15．在汽油机的四个冲程中，如图所示的是_____冲程．已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为_____J．
16．将A，B两个金属片插入柠檬制成“水果电池”用电压表测量水果电池的电压，如图所示，则该电池的正极是________（选填“A”或“B”）；“水果电池”在供电时把________能转化为电能。
三、实验题（共12分）
17．（4分）在探究电磁感应现象的实验中，某同学连接了如图所示的电路，闭合开关后使导体AB在磁场中向左运动，发现灵敏电流计的指针向右偏转了，使导体AB在磁场中向右运动，发现灵敏电流计的指针向左偏转了，他所探究的问题是________。
18．（4分）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了如图甲所示的电路。
（1）闭合开关后，小明发现小灯泡不发光，经检查是由于某根导线断了。小明利用图乙的电路进行检测。检测时，他应将图甲中的开关_______，将图乙电路接线柱先后连接图甲电路各根导线的两端，若检验灯发光，说明被检测导线_______（选填“断了”或“没断”）。
（2）更换导线后，正确进行实验并将数据填入表格（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越____．根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是____（填序号）。
①“30Ω 0.2A”；②“20Ω 1A”；③“10Ω 1A”
19．（4分）小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）
（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____（选填“A”或“B”）
A．“10Ω5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_____.
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为_____W.
四、作图题（共16分）
20．（8分）请根据实物电路，在方框中画出电路图。
21．（8分）如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．
（____）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
（1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．
23．（12分）如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示．（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L的实际功率是多少．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、A
5、D
6、D
7、C
8、D
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、① ③
14、1.686×105 1200 56.8
15、做功 4.6×1
16、A 化学
三、实验题（共12分）
17、感应电流方向与导线运动方向是否有关
18、断开 没断 大 ②
19、B 灯泡断路 0.625
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5伏（2）8欧（3）7欧; 5欧
23、（1）10Ω；（2）6V；（3）0.9W
次数
1
2
3
4
U/V
2.5
2.0
1.5
1.0
I/A
0.30
0.26
0.24
0.20
R/Ω
8.3
7.7
6.3
5.0
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．为了探究“电功率与电阻的关系时”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（ ）
A．R1＞R2 P1＞P2B．R1＜R2 P1＜P2
C．R1＞R2 P1＜P2D．R1＜R2 P1＞P2
2．细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。因此，结合电路知识，在采用该电流表时，推测正确的是
A．该电流表的量程为0～75mA
B．该电流表可以直接接在电源两极之间
C．该电流表可以测量大小为0.2A的电流
D．该电流表的电流应该从“-”接线柱流入
3．现代建筑的电线都是敷设在墙体中的。如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出。可以用如图乙所示的“测量仪”把它们区分开。小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光。则（ ）
A．A和Z是同一根电线，B和X是同一根电线
B．A和X是同一根电线，B和Z是同一根电线
C．B和Y是同一根电线，C和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
4．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )
A．①会，②不会，③断开B．①不会，②会，③闭合
C．①不会，②会，③断开D．①会， ②不会，③闭合
5．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
6．下列说法中正确的是（ ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
7．如图所示的实验或机器均改变了物体的内能，其中改变内能方法相同的是（ ）
A．A B CB．B A DC．B C DD．A C D
8．古代战争中，军队用投石车投出巨石攻击城墙，在巨石被投出到击中城墙的过程中，下列说法正确的是
A．巨石在上升过程中动能不断增大
B．巨石在最高点时动能为零
C．巨石在下降过程中动能转化为重力势能
D．巨石在下降过程中重力势能不断减小
9．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )
A．25VB．35VC．17.5 VD．12.5V
10．刚装修过的房间会闻到很重的油漆味，这现象表明了（ ）
A．分子由原子构成B．分子间有空隙
C．分子在永不停息地运动D．分子间有阻力
11．关于下面四幅图的说法正确的是（ ）
A．甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象
D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力
12．如图所示，首先闭合S，然后再闭合S1，，则下列说法正确的是（ ）
A．电压表V和电流表A1示数均变大
B．电流表A1和电流表A2示数都变大
C．电压表V和电流表A1示数的比值变大
D．R2消耗的功率变大
二、填空题（每题5分，共4题，20分）
13．关于科学家与其贡献描述正确的是________和________（填序号：①焦耳找到了电热计算的普遍方法；②安培总结出电流与电压、电阻的关系；③奥斯特发现电可以生磁）．
14．小鹏同学家的电能表如图所示，则电能表显示小鹏家的电能表从零示数开始至今已经转过____转。小鹏同学把电暖器单独接入家庭电路并使其工作，发现电能表的转盘在0.5h内转过1800圈，电暖器此过程的实际电功率是____W，小鹏同学家此时的电能表示数为____。
15．在汽油机的四个冲程中，如图所示的是_____冲程．已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为_____J．
16．将A，B两个金属片插入柠檬制成“水果电池”用电压表测量水果电池的电压，如图所示，则该电池的正极是________（选填“A”或“B”）；“水果电池”在供电时把________能转化为电能。
三、实验题（共12分）
17．（4分）在探究电磁感应现象的实验中，某同学连接了如图所示的电路，闭合开关后使导体AB在磁场中向左运动，发现灵敏电流计的指针向右偏转了，使导体AB在磁场中向右运动，发现灵敏电流计的指针向左偏转了，他所探究的问题是________。
18．（4分）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了如图甲所示的电路。
（1）闭合开关后，小明发现小灯泡不发光，经检查是由于某根导线断了。小明利用图乙的电路进行检测。检测时，他应将图甲中的开关_______，将图乙电路接线柱先后连接图甲电路各根导线的两端，若检验灯发光，说明被检测导线_______（选填“断了”或“没断”）。
（2）更换导线后，正确进行实验并将数据填入表格（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越____．根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是____（填序号）。
①“30Ω 0.2A”；②“20Ω 1A”；③“10Ω 1A”
19．（4分）小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）
（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____（选填“A”或“B”）
A．“10Ω5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_____.
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为_____W.
四、作图题（共16分）
20．（8分）请根据实物电路，在方框中画出电路图。
21．（8分）如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．
（____）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
（1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．
23．（12分）如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示．（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L的实际功率是多少．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、A
4、A
5、D
6、D
7、C
8、D
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、① ③
14、1.686×105 1200 56.8
15、做功 4.6×1
16、A 化学
三、实验题（共12分）
17、感应电流方向与导线运动方向是否有关
18、断开 没断 大 ②
19、B 灯泡断路 0.625
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5伏（2）8欧（3）7欧; 5欧
23、（1）10Ω；（2）6V；（3）0.9W
次数
1
2
3
4
U/V
2.5
2.0
1.5
1.0
I/A
0.30
0.26
0.24
0.20
R/Ω
8.3
7.7
6.3
5.0
