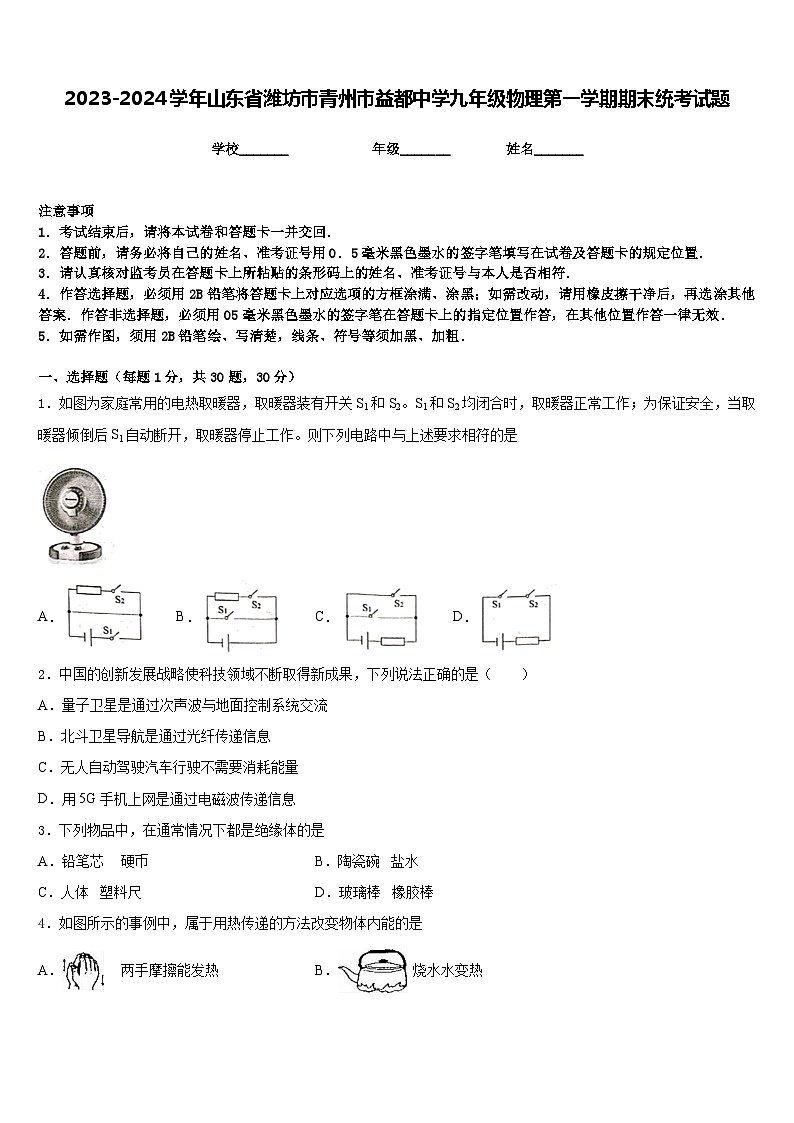

2023-2024学年山东省潍坊市青州市益都中学九年级物理第一学期期末统考试题含答案

这是一份2023-2024学年山东省潍坊市青州市益都中学九年级物理第一学期期末统考试题含答案，共8页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图为家庭常用的电热取暖器，取暖器装有开关S1和S2。S1和S2均闭合时，取暖器正常工作；为保证安全，当取暖器倾倒后S1自动断开，取暖器停止工作。则下列电路中与上述要求相符的是
A．B．C．D．
2．中国的创新发展战略使科技领域不断取得新成果，下列说法正确的是（ ）
A．量子卫星是通过次声波与地面控制系统交流
B．北斗卫星导航是通过光纤传递信息
C．无人自动驾驶汽车行驶不需要消耗能量
D．用5G手机上网是通过电磁波传递信息
3．下列物品中，在通常情况下都是绝缘体的是
A．铅笔芯 硬币B．陶瓷碗 盐水
C．人体 塑料尺D．玻璃棒 橡胶棒
4．如图所示的事例中，属于用热传递的方法改变物体内能的是
A． 两手摩擦能发热B． 烧水水变热

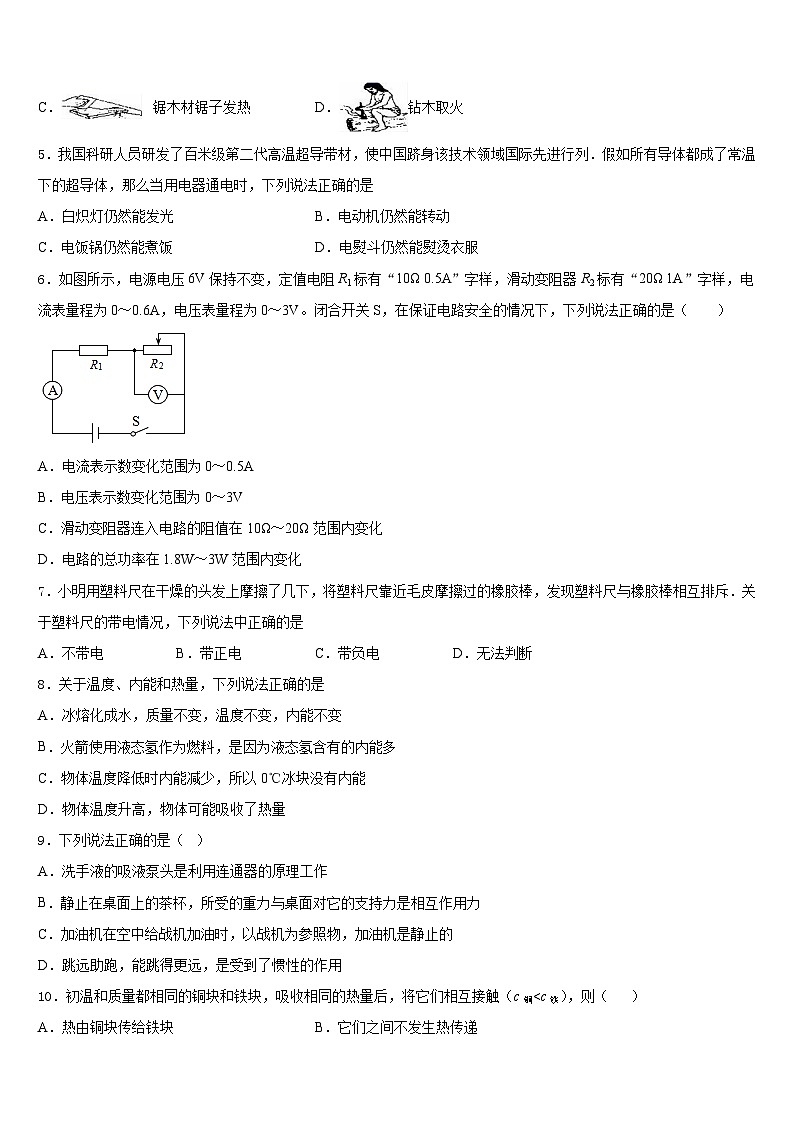

C． 锯木材锯子发热D．钻木取火
5．我国科研人员研发了百米级第二代高温超导带材，使中国跻身该技术领域国际先进行列．假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是
A．白炽灯仍然能发光B．电动机仍然能转动
C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服
6．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
7．小明用塑料尺在干燥的头发上摩擦了几下，将塑料尺靠近毛皮摩擦过的橡胶棒，发现塑料尺与橡胶棒相互排斥．关于塑料尺的带电情况，下列说法中正确的是
A．不带电B．带正电C．带负电D．无法判断
8．关于温度、内能和热量，下列说法正确的是
A．冰熔化成水，质量不变，温度不变，内能不变
B．火箭使用液态氢作为燃料，是因为液态氢含有的内能多
C．物体温度降低时内能减少，所以0℃冰块没有内能
D．物体温度升高，物体可能吸收了热量
9．下列说法正确的是（ ）
A．洗手液的吸液泵头是利用连通器的原理工作
B．静止在桌面上的茶杯，所受的重力与桌面对它的支持力是相互作用力
C．加油机在空中给战机加油时，以战机为参照物，加油机是静止的
D．跳远助跑，能跳得更远，是受到了惯性的作用

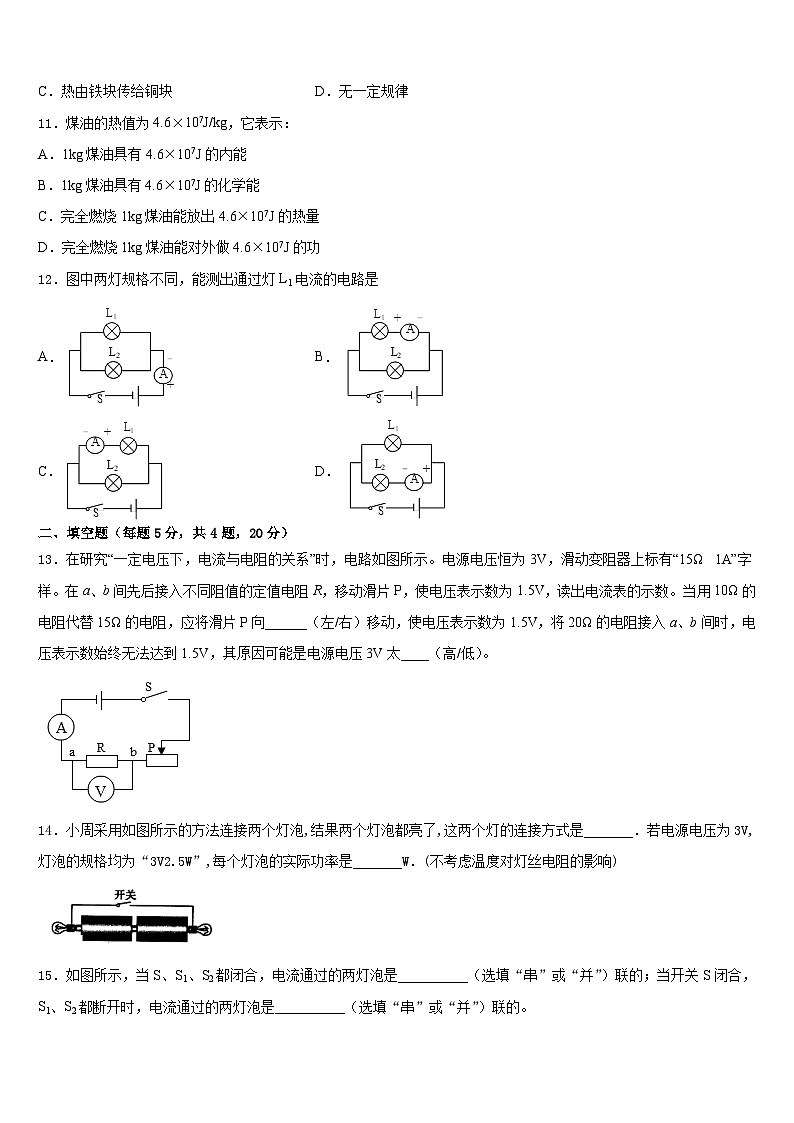

10．初温和质量都相同的铜块和铁块，吸收相同的热量后，将它们相互接触（c铜A．热由铜块传给铁块B．它们之间不发生热传递
C．热由铁块传给铜块D．无一定规律
11．煤油的热值为4.6×107J/kg，它表示：
A．1kg煤油具有4.6×107J的内能
B．1kg煤油具有4.6×107J的化学能
C．完全燃烧1kg煤油能放出4.6×107J的热量
D．完全燃烧1kg煤油能对外做4.6×107J的功
12．图中两灯规格不同，能测出通过灯L1电流的电路是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当用10Ω的电阻代替15Ω的电阻，应将滑片P向______（左/右）移动，使电压表示数为1.5V，将20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是电源电压3V太____（高/低）。
14．小周采用如图所示的方法连接两个灯泡,结果两个灯泡都亮了,这两个灯的连接方式是_______．若电源电压为3V,灯泡的规格均为“3V2.5W”,每个灯泡的实际功率是_______W．(不考虑温度对灯丝电阻的影响)
15．如图所示，当S、S1、S2都闭合，电流通过的两灯泡是__________（选填“串”或“并”）联的；当开关S闭合，S1、S2都断开时，电流通过的两灯泡是__________（选填“串”或“并”）联的。
16．新中国70周年的发展历程中，有很多伟大的工程，其中“西气东输”工程全线竣工，输送的燃料为现在推广使用的天然气，这是因为天然气热值_____________的特性，而且使用天然气时对环境无污染。使用天然气做饭，天然气用掉一部分后，剩余天然气的热值_____________________（选填“变大”、“变小”或者“不变”）。
三、实验题（共12分）
17．（4分）某物理兴趣小组在“测量定值电阻阻值”实验时，准备了以下器材并根据实验原理连接实物图。
（1）根据实物图在方框中画出实验电路图。
（____________）

（2）开始试验后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图所示，电流表示数为________A，电压表示数为________V，可计算出电阻。

（3）如果把电路中定值电阻换成灯泡进行实验，通过调整滑动变阻器，改变灯泡电压，使灯丝温度逐渐升高，测得多组数据如下表，请根据实验原理补充完表中数据
（4）通过表中数据还可得到结论__________________。
18．（4分）如图所示是小亮探究导体在磁场中运动时产生感应电流条件的实验，用一根绝缘的细线将一根铜棒AB悬挂在U形磁体的磁场中，再将铜棒AB，电流计及开关用导线连成一个闭合电路。请你帮他解决实验中遇到的问题：
(1)闭合开关后，要使电路中产生感应电流，铜棒AB应______（选填“上下”或“左右”）运动，发现这种电磁感应现象的科学家是__________；
(2)产生感应电流时，_________相当于电源；
(3)要使电路中产生感应电流的方向改变，方法是____________。
19．（4分）为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。

（1）实验中通过电磁铁_______判断电磁铁磁性的强弱，这一方法体现了转换的思想。
（2）比较乙、丙两图可知：线圈匝数相同时，电流越______（选填“大”或“小”）磁性越强。
（3）根据图丁可以得出的结论是：__________—定时，匝数越多，磁性越强。
四、作图题（共16分）
20．（8分）请用笔画线表示导线，将图中的插座正确接入家庭电路中；
（_____）
21．（8分）如图甲为“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙是不完整的家庭电路示意图（图乙实框内为“一开三孔”开关），请用笔画线代替导线把该电路连接完整。要求：(1)开关控制灯泡，开关断开，插座仍可继续使用。(2)虚线框内部连接时导线不能交叉。
（____）
五、计算题（共22分）
22．（10分）用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760 N，卷扬机加在绳子自由端的拉力为F，将物体M以0.5 m/s的速度匀速提升到10 m的高度。拉力做的功W随时间t的变化图像如图乙所示，不计绳重和滑轮与轴的摩擦。求：
(1)滑轮组提升重物所做的有用功；
(2)滑轮组提升重物的机械效率；
(3)绳子自由端的拉力的功率；
(4)动滑轮的重力。
23．（12分）如图甲是某品牌取暖用油汀，下表是其铭牌的部分数据。油汀内部电路如图乙所示，R1和R2均为电热丝，S2是温度自动控制开关。闭合开关S1，30min内油汀消耗的电能为0.77kW・h。求：
（1）通过电热丝R1的电流。
（2）电热丝R2的电阻。
（3）30min内开关S2闭合的时间。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、B
5、B
6、D
7、C
8、D
9、C
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、左 高
14、串联 0.625
15、并 串
16、大 不变
三、实验题（共12分）
17、 随温度升高，灯泡电阻会增加
18、左右 法拉第 铜棒AB 改变铜棒AB的运动方向（或对调磁极）
19、吸引大头针数目的多少 大 电流
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)7600J；(2)95%；(3)400W；(4)40N
23、（1）4A（2）44Ω（3）0.3h
实验序号
1
2
3
4
5
电压/V



2

电流/A





电阻/

3
______


额定电压
220V
额定功率
低温档
880W
高温档
1980W
