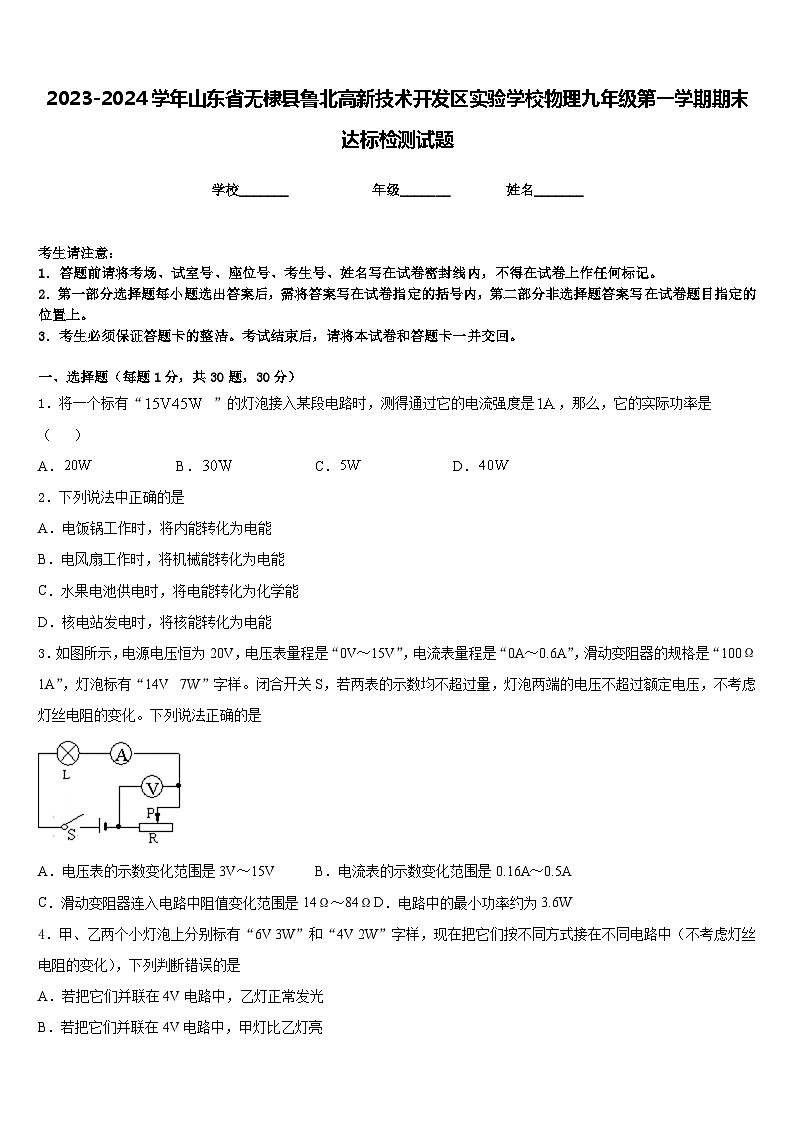

2023-2024学年山东省无棣县鲁北高新技术开发区实验学校物理九年级第一学期期末达标检测试题含答案

这是一份2023-2024学年山东省无棣县鲁北高新技术开发区实验学校物理九年级第一学期期末达标检测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．将一个标有“ ”的灯泡接入某段电路时，测得通过它的电流强度是，那么，它的实际功率是（ ）
A．B．C．D．
2．下列说法中正确的是
A．电饭锅工作时，将内能转化为电能
B．电风扇工作时，将机械能转化为电能
C．水果电池供电时，将电能转化为化学能
D．核电站发电时，将核能转化为电能
3．如图所示，电源电压恒为20V，电压表量程是“0V～15V”，电流表量程是“0A～0.6A”，滑动变阻器的规格是“100Ω 1A”，灯泡标有“14V 7W”字样。闭合开关S，若两表的示数均不超过量，灯泡两端的电压不超过额定电压，不考虑灯丝电阻的变化。下列说法正确的是
A．电压表的示数变化范围是3V～15VB．电流表的示数变化范围是0.16A～0.5A
C．滑动变阻器连入电路中阻值变化范围是14Ω～84ΩD．电路中的最小功率约为3.6W
4．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，甲灯比乙灯亮
C．若把它们串联在10V电路中，两灯都可以正常发光
D．若把它们串联在10V电路中，甲灯比乙灯亮

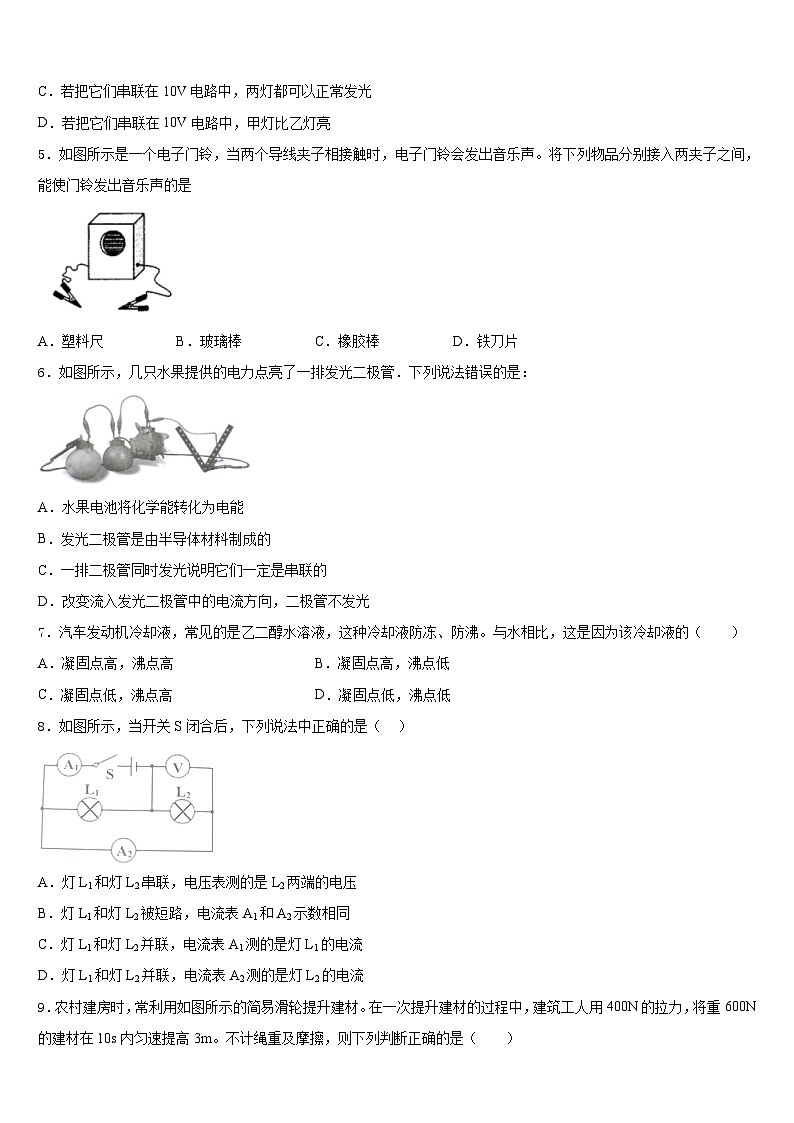

5．如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃会发出音乐声。将下列物品分别接入两夹子之间，能使门铃发出音乐声的是
A．塑料尺B．玻璃棒C．橡胶棒D．铁刀片
6．如图所示，几只水果提供的电力点亮了一排发光二极管．下列说法错误的是：
A．水果电池将化学能转化为电能
B．发光二极管是由半导体材料制成的
C．一排二极管同时发光说明它们一定是串联的
D．改变流入发光二极管中的电流方向，二极管不发光
7．汽车发动机冷却液，常见的是乙二醇水溶液，这种冷却液防冻、防沸。与水相比，这是因为该冷却液的（ ）
A．凝固点高，沸点高B．凝固点高，沸点低
C．凝固点低，沸点高D．凝固点低，沸点低
8．如图所示，当开关S闭合后，下列说法中正确的是（ ）
A．灯L1和灯L2串联，电压表测的是L2两端的电压
B．灯L1和灯L2被短路，电流表A1和A2示数相同
C．灯L1和灯L2并联，电流表A1测的是灯L1的电流
D．灯L1和灯L2并联，电流表A2测的是灯L2的电流

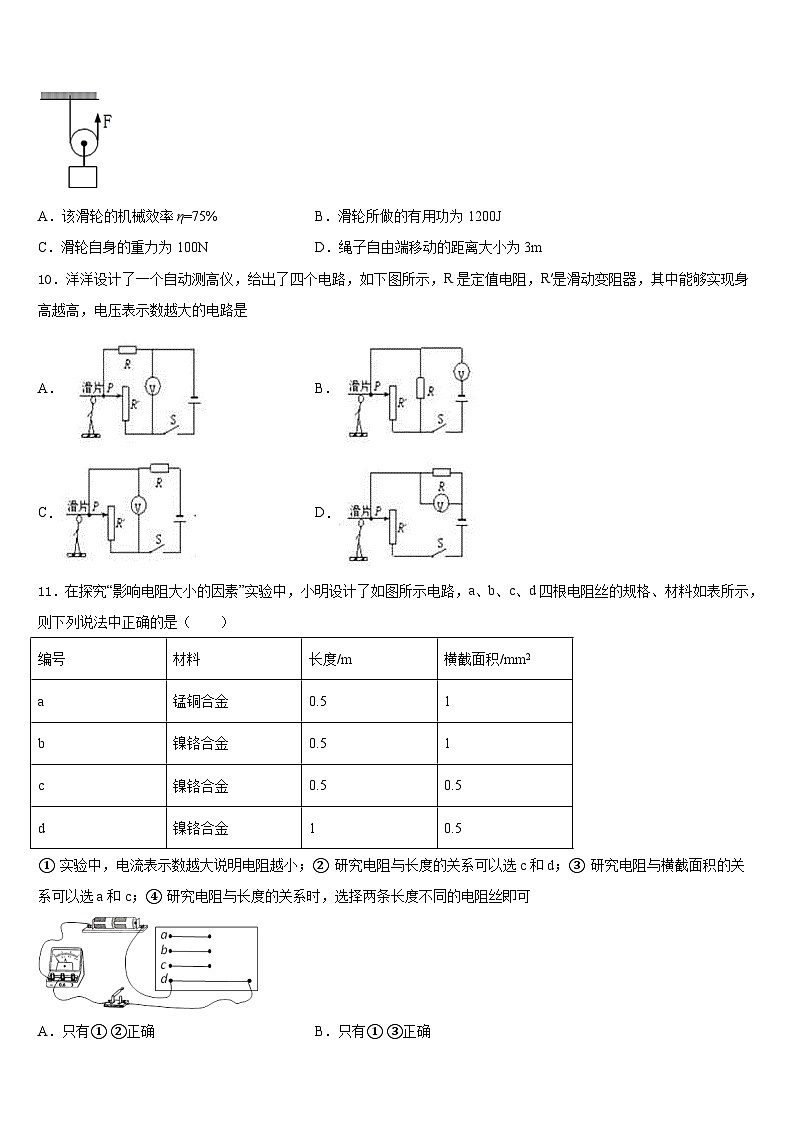

9．农村建房时，常利用如图所示的简易滑轮提升建材。在一次提升建材的过程中，建筑工人用400N的拉力，将重600N的建材在10s内匀速提高3m。不计绳重及摩擦，则下列判断正确的是（ ）
A．该滑轮的机械效率η=75%B．滑轮所做的有用功为1200J
C．滑轮自身的重力为100ND．绳子自由端移动的距离大小为3m
10．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是
A． B．
C．D．
11．在探究“影响电阻大小的因素”实验中，小明设计了如图所示电路，a、b、c、d四根电阻丝的规格、材料如表所示，则下列说法中正确的是（ ）
① 实验中，电流表示数越大说明电阻越小；② 研究电阻与长度的关系可以选c和d；③ 研究电阻与横截面积的关系可以选a和c；④ 研究电阻与长度的关系时，选择两条长度不同的电阻丝即可
A．只有① ②正确B．只有① ③正确
C．只有③ ④正确D．只有② ④正确
12．将一个标有“220V 200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示，下列说法中正确的是
A．电能表应安装在家庭电路的总开关之后
B．这段时间内电风扇消耗了318.6kW•h的电能
C．这段时间内电能表表盘指示灯共闪烁了10次
D．电能表所在电路允许接的用电器的总功率最大是2200W
二、填空题（每题5分，共4题，20分）
13．（1）根据如图所示的电流方向，判断通电螺线管的左端是_____极。
（2）如图所示，电能表的示数为_____________kW·h。
（3）如图所示，画出入射光线经过透镜后的折射光线。
（______）
14．如图所示，玻璃棒A通过金属导线与验电器B的金属球相连。当用丝绸摩擦玻璃棒的过程中，验电器的金属箔渐渐张开，此时两片金属箔片带的是_____电荷。（选填“正”或“负”），在金属箔张开过程中，导线中的电流方向为：_____。（选填“从A到B”或“从B到A”）金属箔片张开的原因是：_____。
15．如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表A1、A2指针均只指同一个位置，如图乙所示，则在10s内电流通过R1产生的热量为_____J。
16．如图所示，A灯标有“6V, 4W”字样，B灯标有“6V， 3W”字样.闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光， 此时电路中的电流为0.5A, 电压表的示数是______V。（不考虑灯泡电阻的变化）
三、实验题（共12分）
17．（4分）做“测定小灯泡的电功率”实验时，所用器材有：电压为3V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干。
请按要求完成下列实验内容：
（1）用笔画线代替导线，将图甲的实物电路连接完整，并在图乙虚线框内画出实验电路图。
（_____________）
（2）闭合开关，通过移动滑片P，分别记录了三组对应的电压表和电流表的示数，如下表所示，则小灯泡的额定功率是________W。
18．（4分）如图所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关S时，导线ab中自由电子定向移动的方向是____(选填“从a到b”或“从b到a”)，导线ab受到磁场力的作用而向右运动；现在，如果只将磁场方向变为与原来方向相反，那么导线ab将向____运动；如果同时将电流方向和磁场方向变为与原来方向相反，那么导线ab将向____运动(选填“左”或“右”)。为了探究“磁场对通电导线作用力的大小与电流大小是否有关”，请你根据图所示的实验装置，设计实验进行研究，简述你的实验方案:____。
19．（4分）小梦在“测量小灯泡额定功率”的实验中，所用小灯泡的额定电压为2.5V。
（1）用笔画线代替导线，将图甲的实物图连接完整_______；
（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则可能的原因是______；
（3）排除故障后，闭合开关，发现此时电压表示数为2.2V，若要测量小灯泡的额定功率，应将滑动变阻器的滑片P向_______（选填“左”或“右”）移动，直到电压表示数为_______V，此时电流表示数如图乙所示，其值为_______A，小灯泡额定功率为_______W；
（4）测得额定功率后，同学们又探究了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小梦发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_______。
四、作图题（共16分）
20．（8分）在下图中：（1）标出小磁针B的N、S极；（2）用箭头标出条形磁铁三条磁感线的方向。
（________）
21．（8分）通电螺线管的磁感线方向如图所示，请在如图中以涂黑的方式标出小磁针的N极和电源的“+”、“-”极。
（_________）
五、计算题（共22分）
22．（10分）如图所示，是小明家新买的一款多功能电热锅，该电热锅有加热、定时、保温等多种功能，下表是该锅的部分参数，小明想了解该锅的性能，于是他在锅里装了1 kg温度为20 ℃的水，接入家庭电路，闭合开关，将这些水加热到100 ℃用了500 s。[c水＝4.2×103J/(kg·℃)]求：
(1)电热锅正常工作时的电阻。
(2)水吸收的热量。
(3)电热锅烧水时的热效率。
23．（12分）如图所示，小灯泡上标有“6V 3W”字样，滑动变阻器R2的最大阻值是10Ω，电源电压为8V，闭合开关S，调节滑动变阻器的滑片改变R2的阻值。（灯泡的电阻不变）求：
(1)电流表的示数为多少时小灯泡恰好正常发光？
(2)此时滑动变阻器接入电路的电阻值为多少欧？
(3)若滑动变阻器的滑片滑到最右端，通电2min，电流通过电阻R2做的功是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、B
5、D
6、C
7、C
8、D
9、A
10、C
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、N 2019.1
14、正 从A到B 同种电荷互相排斥
15、288J
16、10.5
三、实验题（共12分）
17、 0.5
18、从a到b 左 右 保持磁铁的磁性强弱、导线ab在磁场中的位置不变，移动滑动变阻器的滑片P，改变电路中的电流大小，观察两次导线ab的运动快慢，如果快慢不同，说明与电流大小有关，如果快慢相同说明与电流大小无关
19、 小灯泡断路 左 2.5 0.24 0.6 小灯泡的电阻受温度影响
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 60.5 Ω；(2) 3.36×105 J；(3) 84%
23、 (1)0.5A；(2)4Ω；(3)158.7J
编号
材料
长度/m
横截面积/mm2
a
锰铜合金
0.5
1
b
镍铬合金
0.5
1
c
镍铬合金
0.5
0.5
d
镍铬合金
1
0.5
U/V
3.0
2.5
1.5
I/A
0.22
0.20
0.18
型号
×××
额定电压
220V
额定功率
800W
额定容量
1.2L
