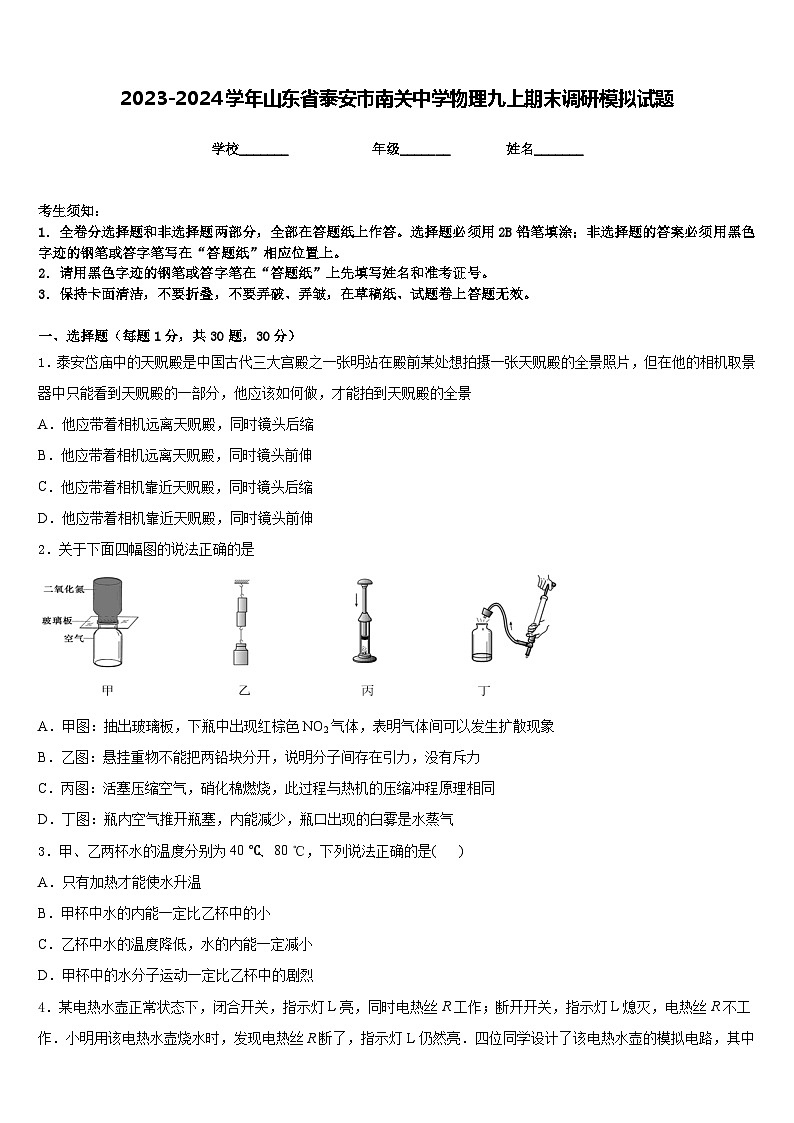

2023-2024学年山东省泰安市南关中学物理九上期末调研模拟试题含答案

这是一份2023-2024学年山东省泰安市南关中学物理九上期末调研模拟试题含答案，共11页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景
A．他应带着相机远离天贶殿，同时镜头后缩
B．他应带着相机远离天贶殿，同时镜头前伸
C．他应带着相机靠近天贶殿，同时镜头后缩
D．他应带着相机靠近天贶殿，同时镜头前伸
2．关于下面四幅图的说法正确的是
A．甲图：抽出玻璃板，下瓶中出现红棕色NO2气体，表明气体间可以发生扩散现象
B．乙图：悬挂重物不能把两铅块分开，说明分子间存在引力，没有斥力
C．丙图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
D．丁图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气
3．甲、乙两杯水的温度分别为40 ℃、80 ℃，下列说法正确的是( )
A．只有加热才能使水升温
B．甲杯中水的内能一定比乙杯中的小
C．乙杯中水的温度降低，水的内能一定减小
D．甲杯中的水分子运动一定比乙杯中的剧烈

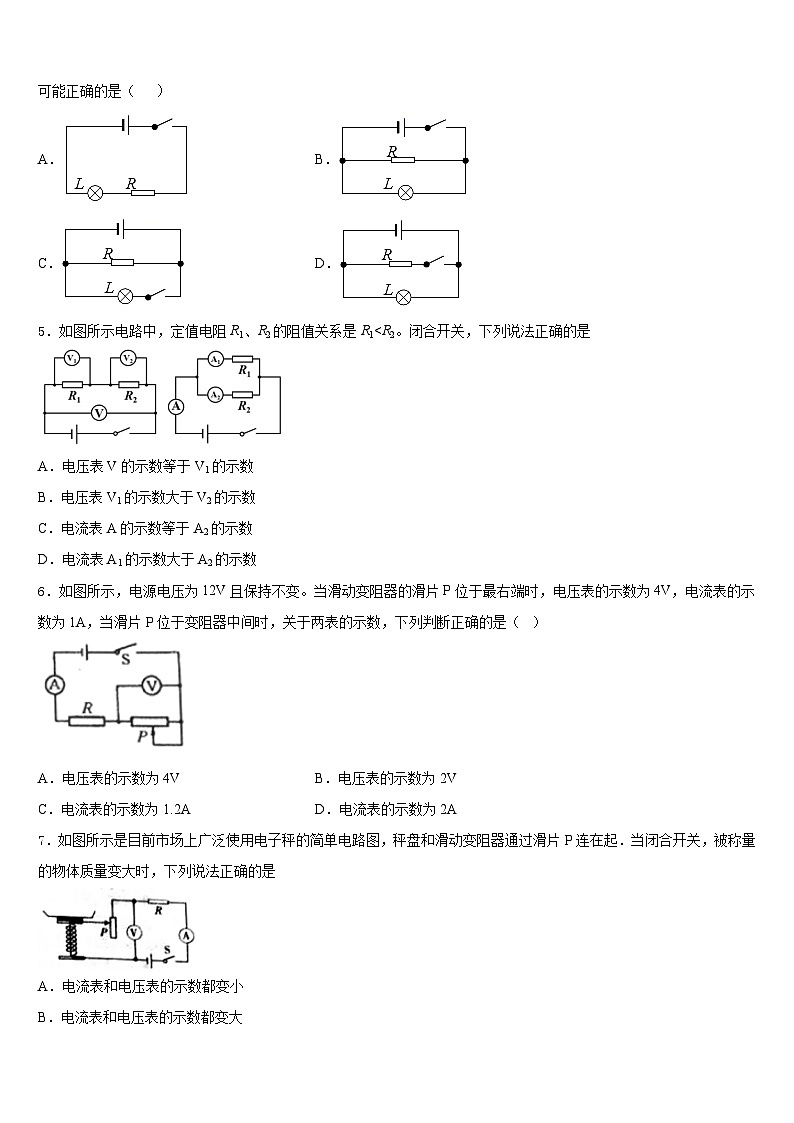

4．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A．B．
C．D．
5．如图所示电路中，定值电阻R1、R2的阻值关系是R1A．电压表V的示数等于V1的示数
B．电压表V1的示数大于V2的示数
C．电流表A的示数等于A2的示数
D．电流表A1的示数大于A2的示数
6．如图所示，电源电压为12V且保持不变。当滑动变阻器的滑片P位于最右端时，电压表的示数为4V，电流表的示数为1A，当滑片P位于变阻器中间时，关于两表的示数，下列判断正确的是（ ）
A．电压表的示数为4VB．电压表的示数为2V
C．电流表的示数为1.2AD．电流表的示数为2A
7．如图所示是目前市场上广泛使用电子秤的简单电路图，秤盘和滑动变阻器通过滑片P连在起．当闭合开关，被称量的物体质量变大时，下列说法正确的是
A．电流表和电压表的示数都变小
B．电流表和电压表的示数都变大

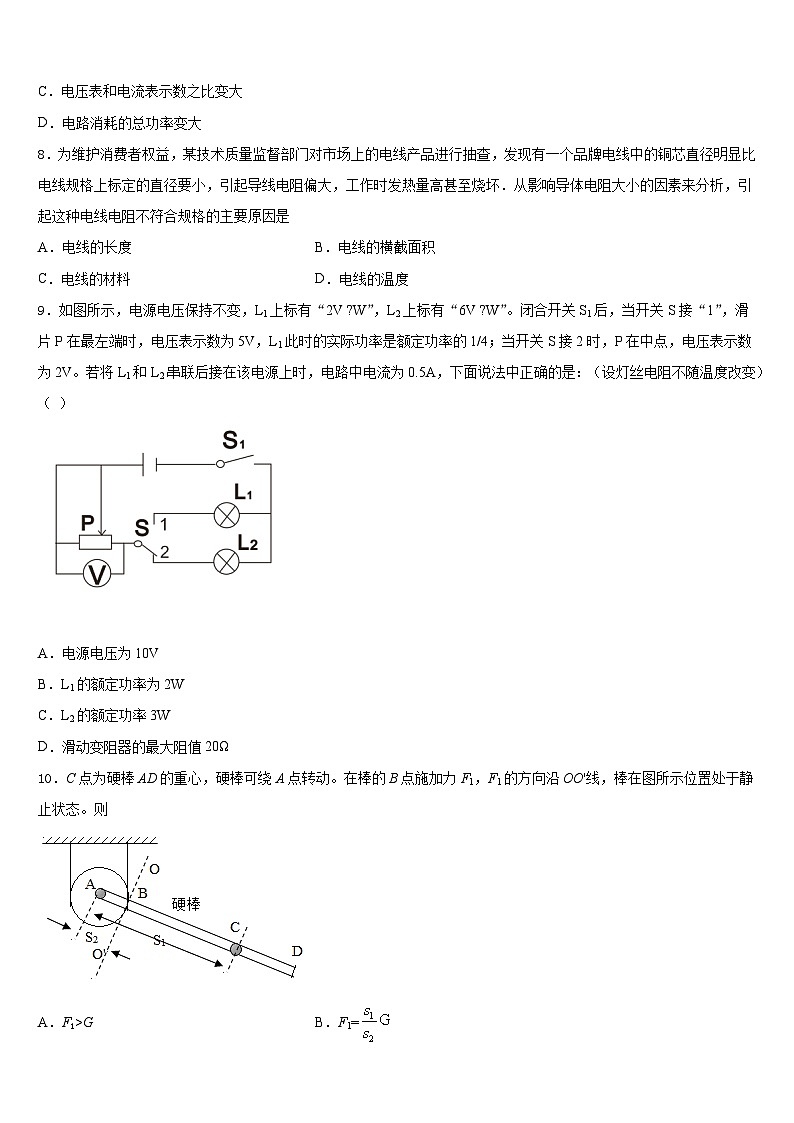

C．电压表和电流表示数之比变大
D．电路消耗的总功率变大
8．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起导线电阻偏大，工作时发热量高甚至烧坏．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是
A．电线的长度B．电线的横截面积
C．电线的材料D．电线的温度
9．如图所示，电源电压保持不变，L1上标有“2V ?W”，L2上标有“6V ?W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若将L1和L2串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是：（设灯丝电阻不随温度改变）（ ）
A．电源电压为10V
B．L1的额定功率为2W
C．L2的额定功率3W
D．滑动变阻器的最大阻值20Ω
10．C点为硬棒AD的重心，硬棒可绕A点转动。在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。则
A．F1>GB．F1=
C．重力的力臂等于S1D．F1方向沿OO′线向下
11．下列用电器在正常工作时消耗相同的电能。产生热量最少的是（ ）
A．电饭煲B．电烙铁
C．电风扇D．电热水壶
12．图中的电路图和实物图相对应的是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．陕西的酿酒业有着悠久的历史，周王朝在都城镐京就曾设置专职酒官。如图是将谷物倒入锅中熬制酒料的过程。灶台下木柴燃烧的过程中，剩余木柴的热值______(选填“变大”“变小”或“不变”)，熬制酒料的过程中是通过_____方式改变酒料的内能。随着酒料温度的上升，散发出的酒香更加浓郁，这是因为分子热运动的剧烈程度和_______有关。
14．如图所示,图象反映了“某晶体熔化时温度随时间变化”的关系,由图象可知该晶体熔化过程持续了___.min,该晶体的熔点是_ _____________°C．
15．磁悬浮地球仪是使用磁悬浮技术的地球仪，它无需转轴穿过球体便可悬浮于空中，给人以奇特新颖的感觉和精神享受．磁悬浮地球仪的球体中有一个磁铁，环形底座内有一金属线圈，通电后相当于电磁铁．金属线圈与球体中的磁铁相互_____（吸引、排斥），使球体受力_____（平衡、不平衡），从而悬浮于空中．磁悬浮地球仪是利用丹麦物理学家奥斯特发现的电流的_____效应工作的．当磁悬浮地球仪停止工作时，在“拿开球体”和“切断电源”之间应先_____．将磁悬浮地球仪的球体用手轻轻向下按一下，球体就会从原来的悬浮位置向下运动，此时金属线圈中的电流_____（增大、减小），磁性增强．
16．现代火箭用液态氢作燃料，是因为它具有较大的_______，燃烧时能放出更多的热量；火箭在升空过程中由于与空气摩擦会导致内能______（选填“变小”或“变大”），这是通过______的方式改变内能的。
三、实验题（共12分）
17．（4分）某物理兴趣小组同学在做“测量电阻阻值”的实验中。
(1)测电阻的实验原理是__________；
(2)连接好电路，闭合开关前，滑动变阻器的滑片应置于最________(选填“左”或“右”)端；
(3)进行实验时发现电流表指针偏向左端无刻度处，原因是________________；
(4)将电路正确连接后，他再次闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图2所示，则此时被测电阻Rx的阻值是________Ω。
(5)小娇为她在全班第一个获得测量结果而高兴，准备整理实验器材结束实验。你认为他的实验真的结束了吗？写出你的建议：______________________________；
(6)同小组的小亮觉得此实验有误差，于是用如图3所示的电路测量这个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱(符号为)，S为单刀双掷开关，R0为定值电阻。他用此装置进行实验的主要步骤有：A、把开关S接b点，调节电阻箱，使电流表的示数为I
B、读出电阻箱的示数R
C、把开关S接a点，读出电流表的示数为I
D、根据电路图，连接实物，将电阻箱的阻值调到最大
①上述步骤的合理顺序是_____________________(只需填写序号)；
②图3中R0的作用是___________________________；
③被测电阻的阻值为____________________________。(用字母表示)
18．（4分）探究“电流与电阻的关系”。器材有：滑动变阻器、开关、电源（电压恒为9 V）各一个，电流表、电压表各一块，三个定值电阻（10 Ω、15 Ω、20 Ω），导线若干。
(1)图甲是小明连接的实物电路，电路连接正确后，闭合开关前，滑片应置于______ （填“A”或“B”）端；
(2)闭合开关后，移动滑片，使与电阻（20 Ω）并联的电压表示数为4 V，读出电流表示数，再改接15 Ω的电阻，闭合开关后，滑动变阻器的滑片应向______移动，再接入10 Ω的电阻，重复上述实验，收集的实验数据如表所示；
(3)老师告诉小明有一组数据误差较大，便找来一个5 Ω的电阻让他再测一组数据，当他把5 Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是______。改变连接后，当电压表示数仍为4 V时，电流表示数为________A（如图乙所示）。综合分析数据可得结论：______；
(4)上述实验中，小明使用的滑动变阻器的最大阻值不得小于______Ω；
[拓展]实验后，小明要测量标有“6V”字样的小灯泡的额定功率，发现电流表已经损坏，于是小明又找来一个开关，再利用一个10Ω的定值电阻及原有实验部分器材，设计了如图所示的电路图。
①闭合S1，调节滑片使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值______（选填“变大”、“变小”或“不变”），再闭合S2，此时电压表示数为5V；
③小灯泡的额定功率P额 =______W。
19．（4分）完成下面两个热学实验：
(1)为了比较水和食用油的吸热能力，小明用两个相同的装置做了如下图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据记录如下表。
①在实验过程中控制加热时间相同，通过比较__________来研究水和食用油吸热能力的差异。
②在此实验中，如果要使水和食用油的最后温度相同，就要给____________加热更长的时间，此时水吸收的热量____________(选填“大于”或“小于”或“等于”)食用油吸收的热量。
(2)如图，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热。
①加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水，这是因为_____________；加热时搅拌沙子，目的是___________。
②在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方的玻璃片内侧有小水珠，用手摸两个玻璃片，发现装________（沙子/水）烧杯上方的玻璃片温度比较高，原因是____________。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线，将电灯、开关和插座连入照明电路。
（____）
21．（8分）（1）如图所示，根据实物图，在虚框内画出相应的电路图。
（______________）
（2）如图所示，根据小磁针稳定时的指向，画出通电螺线管的绕线方法。
（____________）
（3）如图所示，请用笔画线代替导线将电灯和开关正确连入电路。
（____________）
五、计算题（共22分）
22．（10分）如图所示，电路中电源电压和灯L的电阻保持不变，定值电阻R=20Ω，灯L标有“8V 6.4W”字样，电流表用0～0.6A量程，电压表用0～15V量程．
（1）灯泡L的电阻为多少？
（2）开关S1闭合，S2、S3断开时，电压表的示数为6V，电源电压为多少？
（3）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电流表的示数为0.6A，滑动变阻器的最大电阻为多少？
（4）当开关S2闭合，S1、S3断开，在确保电路安全的情况下，当电路消耗的功率最大时，滑动变阻器消耗的功率是多少？
23．（12分）宁宁家为了节能和方便使用，在房顶上安装了一个太阳能热水器。
（1）该热水器水箱可装水 150 kg，在一般的光照条件下，一满箱 12 ℃的水经白天太阳的加热温度可达到 52℃，水要吸收多少热量？ [已知水的比热容为 4.2×103 J/（kg·℃）]。
（2）已知太阳能热水器箱体和支架共重 50 kg，底座面积约为 0.5 m2，水箱装满水时，太阳能热水器对房顶楼板的压强为多少 Pa？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、B
5、D
6、C
7、C
8、B
9、B
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、不变 热传递 温度
14、6 48
15、排斥 平衡 磁 拿开球体 增大
16、热值 变大 做功
三、实验题（共12分）
17、R＝U/I 右 电流表的正负接线柱接反 7.5 改变电压、电流值再测几组数据 DCAB 保护电路 R
18、A 右 电流超过电流表量程 0.8 电压一定时，电流与电阻成反比 25 不变 2.25
19、升高的温度； 水； 大于； 水的比热容大； 使沙子受热均匀； 水； 水蒸气液化放热。
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10Ω；
（2）9V；
（3）60Ω；
（4）1.8W．
23、 (1)2.52×107J ；(2) 4×103。
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.80
0.40
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
