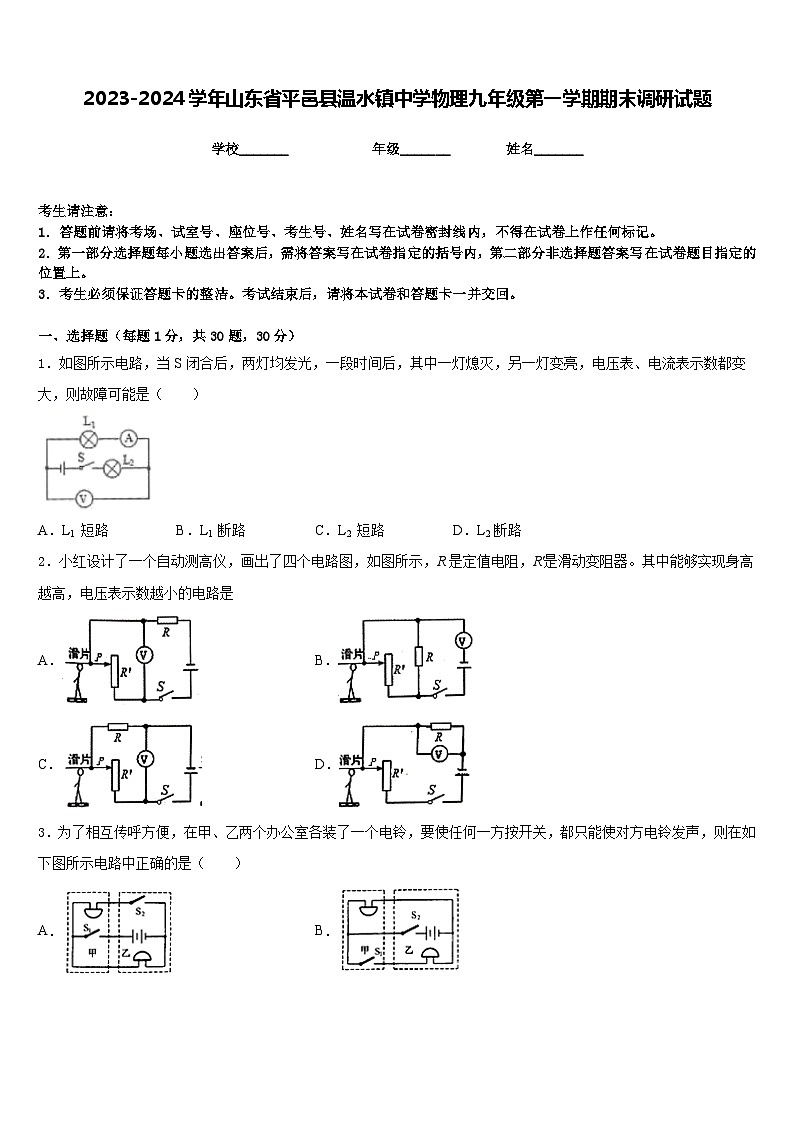

2023-2024学年山东省平邑县温水镇中学物理九年级第一学期期末调研试题含答案

这是一份2023-2024学年山东省平邑县温水镇中学物理九年级第一学期期末调研试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，当S闭合后，两灯均发光，一段时间后，其中一灯熄灭，另一灯变亮，电压表、电流表示数都变大，则故障可能是（ ）
A．L1 短路B．L1 断路C．L2 短路D．L2 断路
2．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。其中能够实现身高越高，电压表示数越小的电路是
A．B．
C．D．

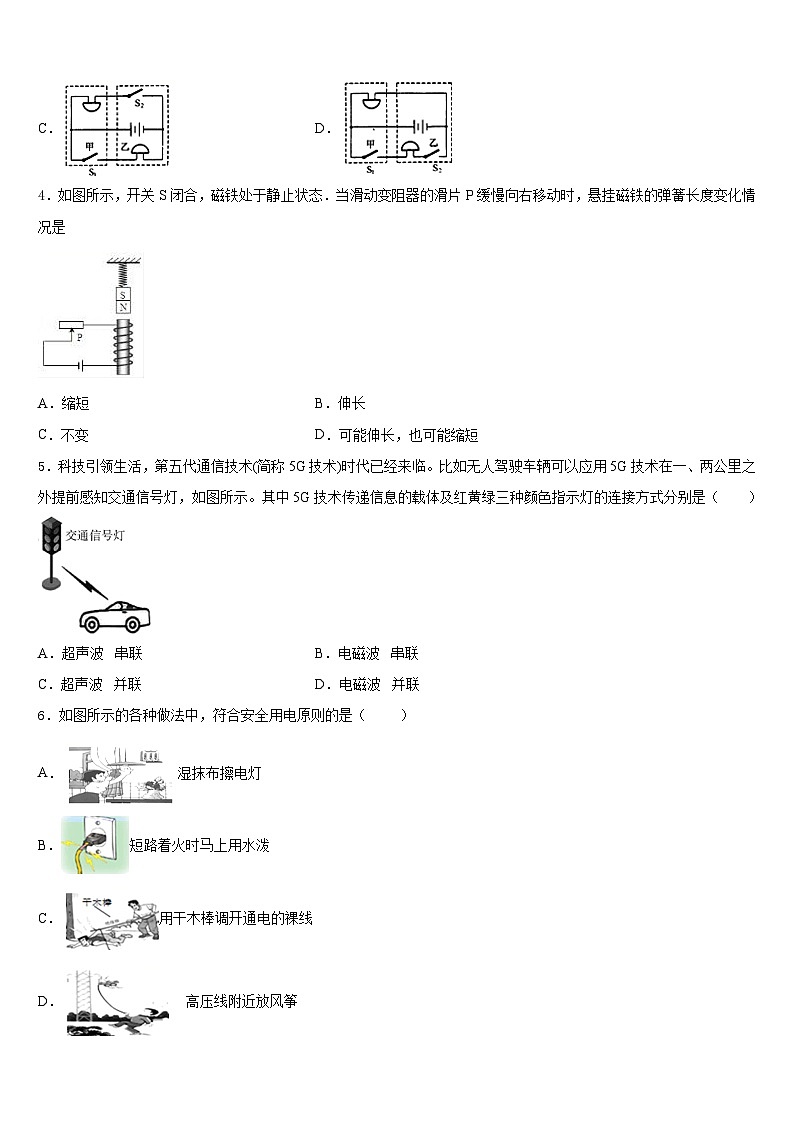

3．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如下图所示电路中正确的是（ ）
A．B．
C．D．
4．如图所示，开关S闭合，磁铁处于静止状态．当滑动变阻器的滑片P缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是
A．缩短B．伸长
C．不变D．可能伸长，也可能缩短
5．科技引领生活，第五代通信技术(简称5G技术)时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，如图所示。其中5G技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是（ ）
A．超声波 串联B．电磁波 串联
C．超声波 并联D．电磁波 并联
6．如图所示的各种做法中，符合安全用电原则的是（ ）
A．湿抹布擦电灯
B．短路着火时马上用水泼
C．用干木棒调开通电的裸线
D．高压线附近放风筝

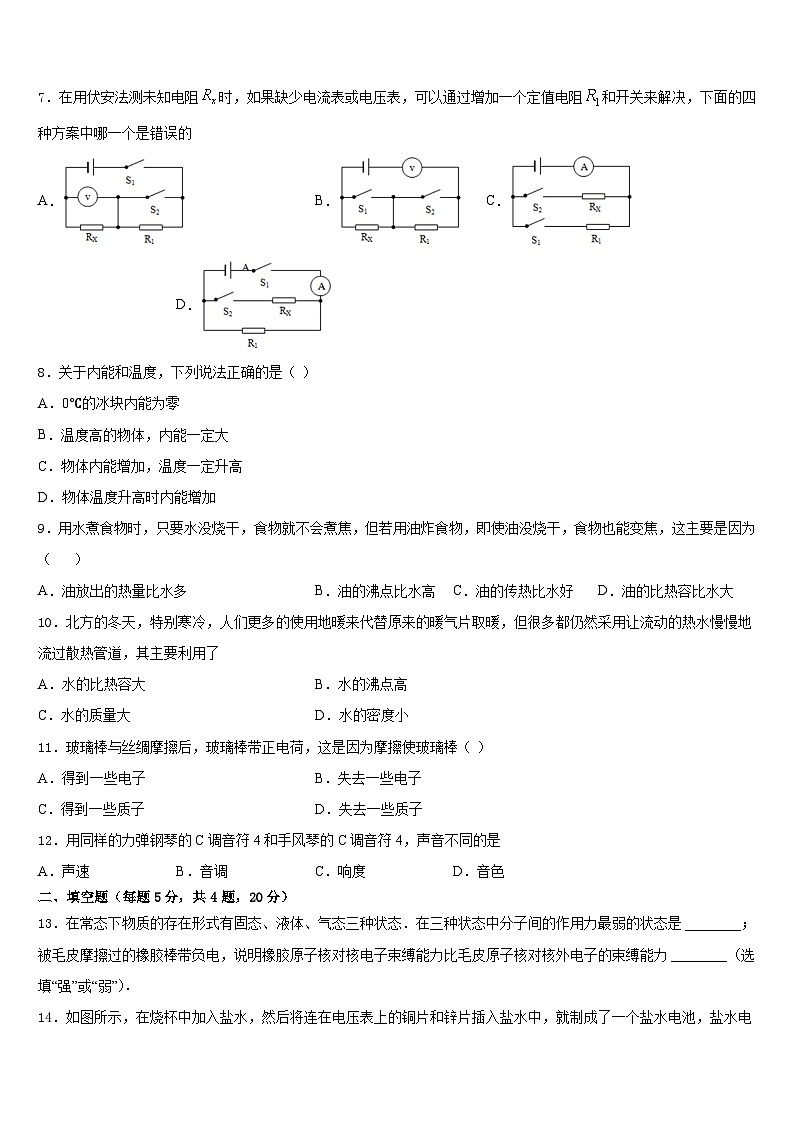

7．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
8．关于内能和温度，下列说法正确的是（ ）
A．0℃的冰块内能为零
B．温度高的物体，内能一定大
C．物体内能增加，温度一定升高
D．物体温度升高时内能增加
9．用水煮食物时，只要水没烧干，食物就不会煮焦，但若用油炸食物，即使油没烧干，食物也能变焦，这主要是因为（ ）
A．油放出的热量比水多B．油的沸点比水高C．油的传热比水好D．油的比热容比水大
10．北方的冬天，特别寒冷，人们更多的使用地暖来代替原来的暖气片取暖，但很多都仍然采用让流动的热水慢慢地流过散热管道，其主要利用了
A．水的比热容大B．水的沸点高
C．水的质量大D．水的密度小
11．玻璃棒与丝绸摩擦后，玻璃棒带正电荷，这是因为摩擦使玻璃棒（ ）
A．得到一些电子B．失去一些电子
C．得到一些质子D．失去一些质子
12．用同样的力弹钢琴的C调音符4和手风琴的C调音符4，声音不同的是
A．声速B．音调C．响度D．音色
二、填空题（每题5分，共4题，20分）
13．在常态下物质的存在形式有固态、液体、气态三种状态．在三种状态中分子间的作用力最弱的状态是 ________；被毛皮摩擦过的橡胶棒带负电，说明橡胶原子核对核电子束缚能力比毛皮原子核对核外电子的束缚能力 ________（选填“强”或“弱”）．
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，就制成了一个盐水电池，盐水电池把_______能转化为_______能。观察电压表的接线和指针偏转可知，锌片是盐水电池的_______极，电池的电压为_______V。
15．我国家庭电路的电压是_________V，小明用测电笔检测电路操作方法正确的是_________图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路_________（选填“增接零线"、“加接地线”或“加接空气开关”）．
16．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上；用电器的金属外壳必须_______；当发现家用电器或电线失火时，必须先_______电源，然后再救火。
三、实验题（共12分）
17．（4分）某同学用如图甲电路测定小灯泡的电功率，电源电压为6V，小灯泡标有“2.5V”字样（灯丝电阻约为10Ω），有以下两种规格的滑动变阻器可选用：A．“50Ω2A”B．“10Ω1A”。
（1）应选用滑动变阻器__________（A/B）。
（2）连接好电路，闭合开关后发现小灯泡比正常工作时亮，他想到自己在开关闭合前遗漏了一个步骤，立即断开开关。遗漏的步骤是____________________。
（3）改正错误后，闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是__。
A．小灯泡烧坏 B．小灯泡短路 C．小灯泡的实际功率太小
（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向___________端移动（左/右）。
（5）调节滑动变阻器，当小灯泡正常发光时，电流表的示数为0.25A，小灯泡的额定功率是_________W。
18．（4分）小王同学要测量额定电压为3.8V小灯泡的电功率，试验中使用的电源电压恒为6V

(1)按照电路图a,将图b的实物连接成实验电路。
（______）
(2)闭合开关前,要把滑动变阻器的滑片移到___________(选填“最右端”或“最左端”)
(3)小王同学将滑片移至正确位置后，闭合开关,观察到电压表的示数如图c所示，此时小灯泡两端的电压为________V.后经过阅读了解知道额定功率指的是在额定电压时小灯泡所消耗的功率即灯泡的两端电压为3.8V时的功率，他立即将电压表的量程改为0- 15V,但发现该量程已经损坏，在无法更换原实验器材的情况下请你帮他想想办法，接下来的操作是:___________________。
19．（4分）小华同学在做“观察水的沸腾”实验中。小华把水温加热到90℃开始计时，每过1 min观察并记录一次水温，观察到水沸腾后持续加热一段时间，画出的温度时间图象如图所示。由图像可以看出，把水从90℃加热到刚开始沸腾所需时间为_______min，水的沸点是____℃，由数据可知，实验室当时的大气压_________（选填“高于”、“低于”或“等于”）1标准大气压。
四、作图题（共16分）
20．（8分）图为用羊角锤拔钉子的情景，请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图。
（_____）
21．（8分）在图中所示电路的“○”里填上适当的电表符号，要求：闭合S，两灯均能发光。
（________）
五、计算题（共22分）
22．（10分）某家庭用一个标有“220V,1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃．水的比热容为4.2×103J/(kg·℃).求这段时间内：
（1）水吸收的热量．
（2）电热水器消耗的电能．
（3）电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）．
23．（12分）如图甲所示，电源两端电压保持不变，小灯泡L通过的电流和它两端的电压关系如图乙所示，为定值电阻。当开关、、都闭合，且滑动变阻器的滑片位于a端时，小灯炮两端的电压恰好为6V；当、都闭合，断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当、都闭合，断开，滑动变阻器的滑片滑到b端时，电流表的示数为0.3A，求：

(1)小灯泡两端的电压为6V时的电阻；
(2)滑动变阻器的最大阻值；
(3)定值电阻的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、A
5、D
6、C
7、B
8、D
9、B
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、气态；强
14、化学 电 负 0.6
15、220 甲 加接地线
16、火 接地 切断
三、实验题（共12分）
17、 A 将变阻器的最大电阻连入电路中 C 1.1 左 0.625
18、详见解析 最右端 2.9 将电压表接在滑动变阻器两端，再调节滑动变阻器，使电压表示数为2.2V，读出此时电流表示数，并记录数据。
19、4 min 98℃ 低于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4X105J（2）1.2X106J（3）70%
23、 (1)10Ω；(2)12Ω；(3)8Ω
