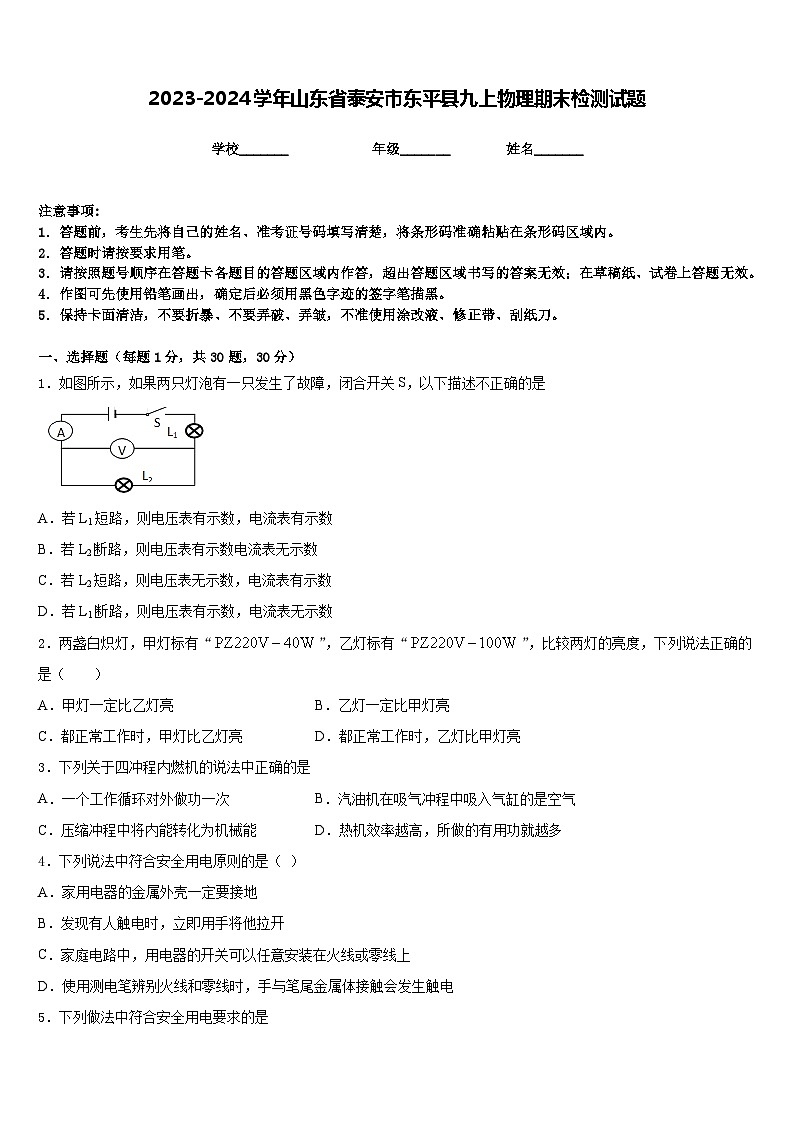

2023-2024学年山东省泰安市东平县九上物理期末检测试题含答案

这是一份2023-2024学年山东省泰安市东平县九上物理期末检测试题含答案，共8页。试卷主要包含了答题时请按要求用笔，下列过程中人对桶做功的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，如果两只灯泡有一只发生了故障，闭合开关S，以下描述不正确的是
A．若L1短路，则电压表有示数，电流表有示数
B．若L2断路，则电压表有示数电流表无示数
C．若L2短路，则电压表无示数，电流表有示数
D．若L1断路，则电压表有示数，电流表无示数
2．两盏白炽灯，甲灯标有“”，乙灯标有“”，比较两灯的亮度，下列说法正确的是（ ）
A．甲灯一定比乙灯亮B．乙灯一定比甲灯亮
C．都正常工作时，甲灯比乙灯亮D．都正常工作时，乙灯比甲灯亮
3．下列关于四冲程内燃机的说法中正确的是
A．一个工作循环对外做功一次B．汽油机在吸气冲程中吸入气缸的是空气
C．压缩冲程中将内能转化为机械能D．热机效率越高，所做的有用功就越多
4．下列说法中符合安全用电原则的是（ ）
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
5．下列做法中符合安全用电要求的是
A．冰箱的金属壳接地
B．熔丝烧断后，可用铜丝代替接上
C．使用试电笔时，不能用手接触到笔尾金属体
D．在高压线下放风筝
6．下列几组电阻并联后，等效阻值最小的一组是
A．30Ω和10ΩB．20Ω和25Ω
C．10Ω和35ΩD．5Ω和50Ω
7．关于温度、热量和内能，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的内能増加，温度一定升高
C．我们大口喝热气腾腾的汤，是因为汤含有的热量较多
D．物体温度降低，内能一定减少
8．下列过程中人对桶做功的是
A．提着桶站立不动 B．提着桶水平移动
C．提着桶站在匀速水平运动的车厢内 D．提着桶从一楼走到五楼
9．如图甲所示电路，电源电压保持不变。电流表A的量程为0−0.6A，电压表V1、V2的量程均为0−3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法不正确的是( )
A．电源电压为4V
B．滑动变阻器取值范围是3Ω−30Ω
C．小灯泡的最小功率为0.3W
D．整个电路消耗的最大功率为2W
10．在相同温度下，下列关于导体电阻的判断正确的是（ ）
A．铜线的电阻一定比铁线的小
B．粗细相同的两根铝钱，长的那根电阻较大
C．长度相同的两根铝线，粗的那根电阻较大
D．长度相同粗细也相同的铜线和铁线电阻相等

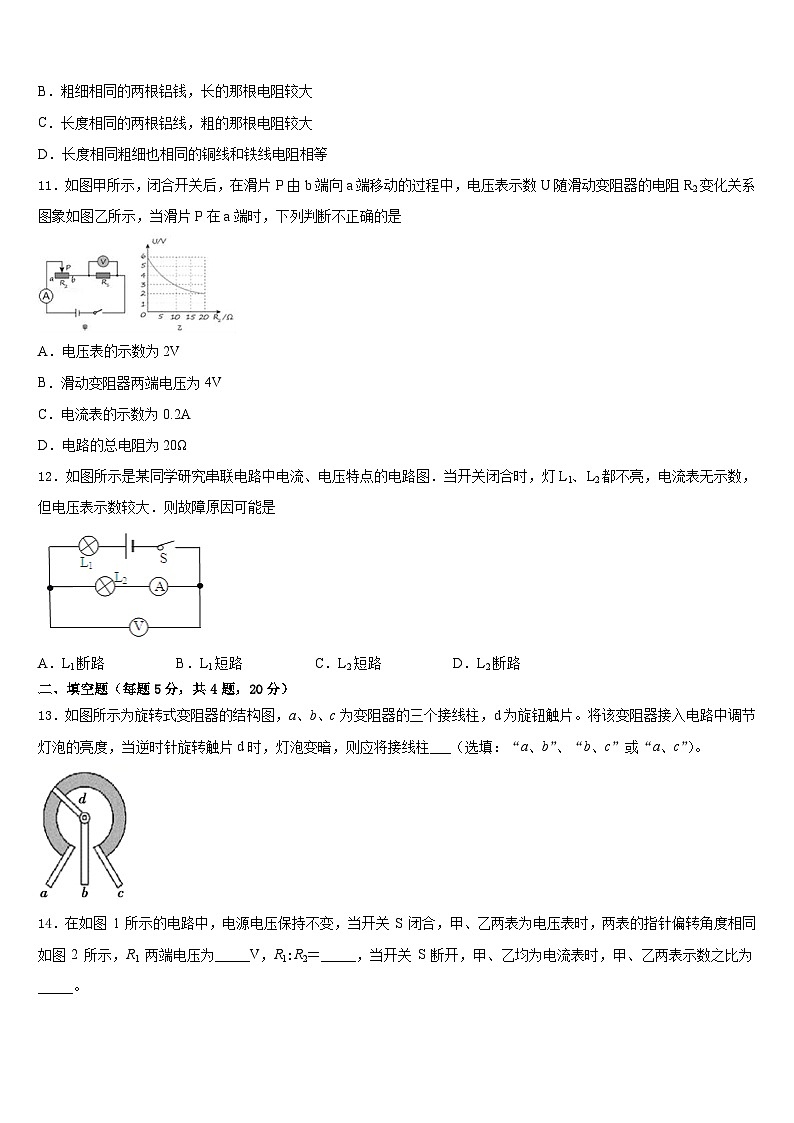

11．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
A．电压表的示数为2V
B．滑动变阻器两端电压为4V
C．电流表的示数为0.2A
D．电路的总电阻为20Ω
12．如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是
A．L1断路 B．L1短路 C．L2短路 D．L2断路
二、填空题（每题5分，共4题，20分）
13．如图所示为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当逆时针旋转触片d时，灯泡变暗，则应将接线柱___（选填：“a、b”、“b、c”或“a、c”）。
14．在如图 1 所示的电路中，电源电压保持不变，当开关 S 闭合，甲、乙两表为电压表时，两表的指针偏转角度相同如图 2 所示，R1 两端电压为_____V，R1:R2＝_____，当开关 S 断开，甲、乙均为电流表时，甲、乙两表示数之比为_____。
15．截止2016年底，中国高铁运营里程超过2.2万公里，位居世界第一位，“四纵四横”高铁网络已基本建成。高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。如图为输电线的牵引装置。钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重及摩擦，输电线A端受到的拉力大小为_____________N。若某段时间内坠砣串下降了30cm，则输电线A端向左移动了________cm。（g取10N/kg，不考虑钢绳的热胀冷缩）
16．某个导体通过0.5A的电流时，电阻为10Ω。若通过1A的电流时，该导体的电阻为________Ω；若导体不通电时，其电阻为________Ω。
三、实验题（共12分）
17．（4分）2018年4月，某同学参加我市中考物理实验操作考试时，为“测量小灯泡的额定电功率”，实验室备有以下实验器材：额定电压为2.5V的小灯泡、规格为“20Ω 1A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
（1）图甲是该同学连接好的电路实物图，其中有一根导线连接错误，请在连接错误的导线上打“×”．
（______）
（2）闭合开关前，应将滑动变阻器滑片P移到最_______（填“左”或“右”）端．
（3）经修正后电路连接无误，各元件均完好，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数．则小灯泡不亮的原因可能是_______．
（4）经修正后电路连接无误，各元件均完好，闭合开关，移动滑片P使电压表示数为_______V，小灯泡正常发光，电流表示数如图乙所示，电流表的读数为_______A．则小灯泡的额定功率是_______W．在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，电流表示数变为0，电压表示数接近6V，你认为故障可能是_______．
（5）测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的，发现测得的实际功率不等于其额定功率的，请你帮他分析出现这种现象的原因是_______．
18．（4分）小华所在小组的同学为了研究水的沸腾，取了200g的水加热，装置如图所示．
下表是他们记录的有关数据．
（1）安装实验装置时，科学合理的调整顺序是：先固定_____（选填“A”或“B”）的位置．
（2）根据上表，加热前水的温度为_____℃
（3）在如图中，表示水沸腾的图是_____，根据上表的记录可知，水的沸点是_____℃．
（4）根据表中数据分析可知，水在沸腾时的特点是：在沸腾过程中，温度_____．（选填“升高”、“降低”或“不变”）
（5）小华发现，水从开始加热到沸腾这段时间过长，如果要适当缩短加热时间，则可行的种方法是：_____
（6）试分析水的沸点不是100℃的可能原因是（写出一种）_____．
19．（4分）在“探究影响导体电阻大小的因素”实验中，小东提出了如下猜想：
①导体的电阻可能与导体的长度有关；
②导体的电阻可能与导体的横截面积有关；
③导体的电阻可能与导体的材料有关。
小东在实验室选了编号为A、B、C、D的四根电阻丝，如图甲所示(S表示横截面积)。他在如图乙所示的电路中的M、N两点间分别接上图甲中的电阻丝。闭合开关，通过观察___________比较导体电阻的大小。实验中，为了探究导体电阻大小与横截面积是否有关，他应该选用编号为________的两根电阻丝分别接入电路进行实验。
四、作图题（共16分）
20．（8分）在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电流表的示数逐渐变大。
（_______）
21．（8分）在如图电路中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，灯泡标有“2V 0.2A”字样，闭合开关后，调节滑动变阻器使灯泡正常发光．求：
（1）灯泡的额定功率是多少？
（2）此时，滑动变阻器接入电路的电阻是多少？
（3）整个电路在5min内消耗的电能是多少？
23．（12分）如图所示，电源电压保持不变，电阻R1的阻值为30欧。闭合电键S，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求：
（1）电源电压。
（2）电路的总电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、A
4、A
5、A
6、D
7、D
8、D
9、C
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、b、c
14、9.6 4:1 4:5
15、1×104 15
16、10 10
三、实验题（共12分）
17、 左 滑动变阻器接入电路的阻值过大 2.5 0.26 0.65 小灯泡断路 灯丝的电阻随温度的变化而变化
18、B 18 D 98 不变 提高水的初温 当地的气压小于一个标准大气压
19、电流表示数 B、C
四、作图题（共16分）
20、
21、如图所示
五、计算题（共22分）
22、（1）0.4W （2）20欧 （3）360J
23、（1）6伏；（2）12欧
时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
97
98
98
98
98
98
