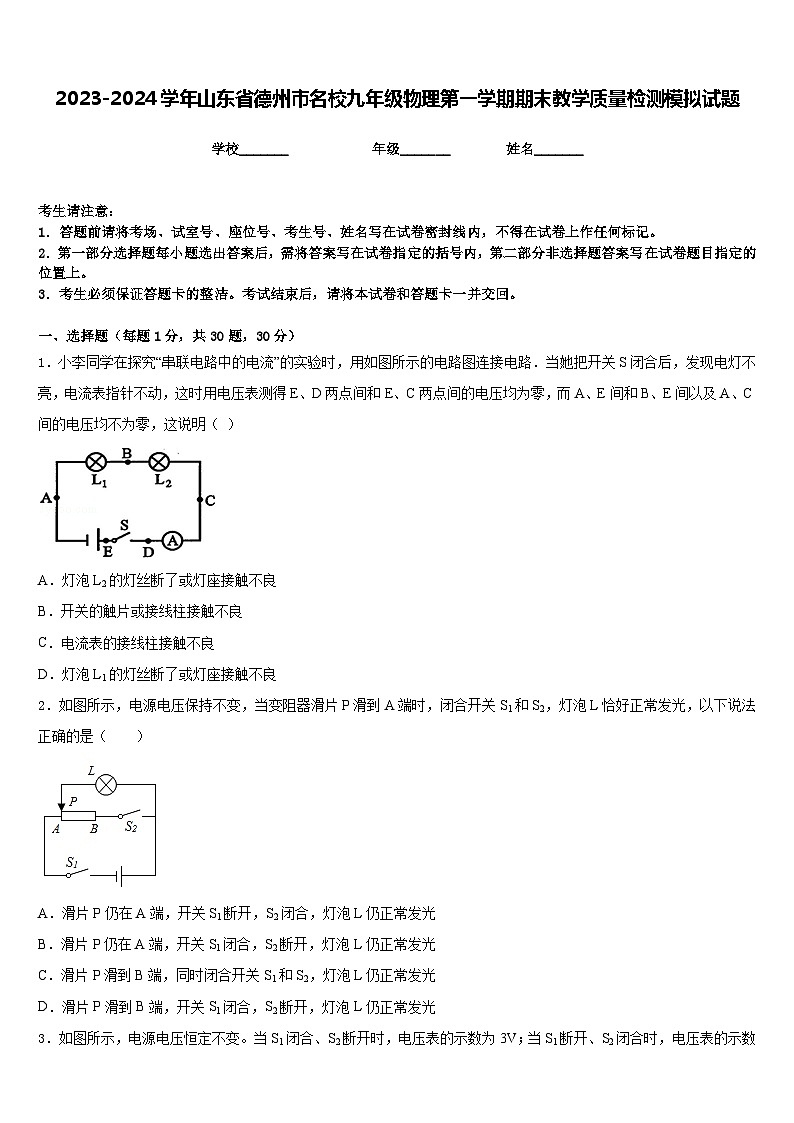

2023-2024学年山东省德州市名校九年级物理第一学期期末教学质量检测模拟试题含答案

这是一份2023-2024学年山东省德州市名校九年级物理第一学期期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小李同学在探究“串联电路中的电流”的实验时，用如图所示的电路图连接电路．当她把开关S闭合后，发现电灯不亮，电流表指针不动，这时用电压表测得E、D两点间和E、C两点间的电压均为零，而A、E间和B、E间以及A、C间的电压均不为零，这说明（ ）
A．灯泡L2的灯丝断了或灯座接触不良
B．开关的触片或接线柱接触不良
C．电流表的接线柱接触不良
D．灯泡L1的灯丝断了或灯座接触不良
2．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光

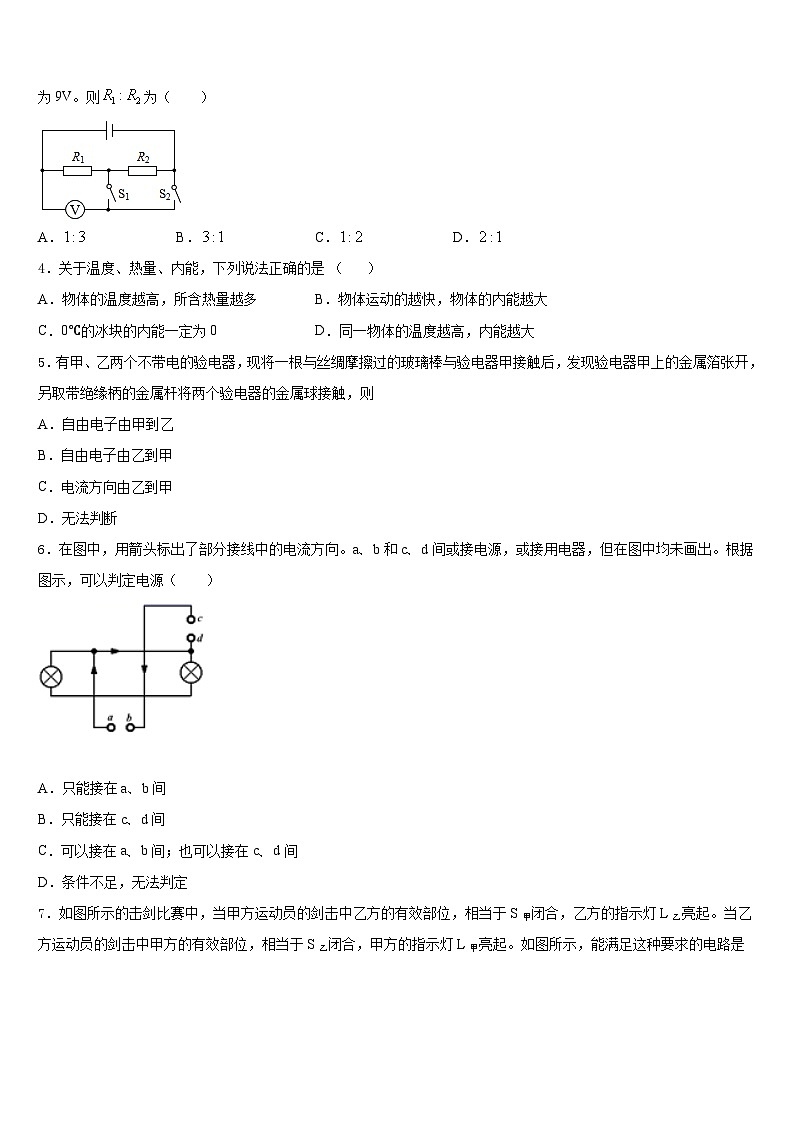

3．如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V。则为（ ）
A．B．C．D．
4．关于温度、热量、内能，下列说法正确的是 （ ）
A．物体的温度越高，所含热量越多B．物体运动的越快，物体的内能越大
C．0℃的冰块的内能一定为0D．同一物体的温度越高，内能越大
5．有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则
A．自由电子由甲到乙
B．自由电子由乙到甲
C．电流方向由乙到甲
D．无法判断
6．在图中，用箭头标出了部分接线中的电流方向。a、b和c、d间或接电源，或接用电器，但在图中均未画出。根据图示，可以判定电源（ ）
A．只能接在a、b间
B．只能接在c、d间
C．可以接在a、b间；也可以接在c、d间
D．条件不足，无法判定
7．如图所示的击剑比赛中，当甲方运动员的剑击中乙方的有效部位，相当于S甲闭合，乙方的指示灯L乙亮起。当乙方运动员的剑击中甲方的有效部位，相当于S乙闭合，甲方的指示灯L甲亮起。如图所示，能满足这种要求的电路是
A．B．
C．D．
8．根据你的生活经验判断，下列数据中最接近生活实际的是
A．一节新干电池的电压为15V
B．家用节能台灯正常工作时的电流约为0.1A
C．液晶电视机的额定功率约为2000w
D．家里电饭锅正常工作半小时耗电约10kW．h
9．小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的
A．B．C．D．
10．如图所示，电路元件及导线连接均完好，闭合开关、，则（ ）
A．不能发光，能发光B．能发光，不能发光
C．、都能发光D．、都不能发光
11．下列说法正确的是（ ）
A．热机的功率越大，它的效率就越高
B．热机做的功越多，它的功率就越大
C．功率大的热机比功率小的热机做功多
D．所有热机的效率都小于1
12．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2断路
B．灯泡L2短路
C．灯泡L2的电阻较大，其实际功率较小
D．灯泡L2的电阻较小，其实际功率较小
二、填空题（每题5分，共4题，20分）
13．反复弯折铁丝，铁丝会发热；操场上被太阳照射的单杠，温度会升高。前者是通过的_____方式改变内能，后者是通过_____的方式改变内能。
14．如图所示，跳伞运动员在空中匀速下降过程中，重力对运动员_____（填“做功”或“不做功”），运动员的动能____，机械能_____（后两空均选填“增大”、“不变”或“减小”）。
15．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的单位是______（填写中文名称），瓦特是______（填写物理量名称）的单位。
16．有两个电阻R1＝2Ω，R2＝3Ω，若把它们串联接在电路中，总电阻是_____Ω，R1和R2两端电压之比U1：U2＝_____．并联在电路中时，总电阻是_____Ω，经过R1和R2的电流之比I1：I2＝_____．
三、实验题（共12分）
17．（4分）图是探究“电流与电阻关系”的电路图，电源电压为3V，定值电阻R1的阻值分别为5Ω、10Ω、20Ω．
（1）实验中连接电路时，开关应_____，开关闭合前，滑动变阻器的滑片P应移至最_____端：（选填：左或右）
（2）实验中将定值R由5Ω变成10Ω移动滑片，保持电压表示数不变，此时滑动变阻器接入电路的电阻比原来（5Ω）电阻接入电路时要_____（填大或小）
（3）实验中保持电阻R两端的电压为1.5V不变，将定值电阻R由10Ω换成20Ω后，则滑动变阻器R阻值应调_____Ω．
18．（4分）在图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动变阻器的滑动触头P从最左端移动到最右端。两电压表的示数随电路中电流变化的完整过程图线如图所示。则：

（1）判断图线________（甲“或“乙”）是电压表V2示数随电流变化的图线。
（2）滑动变阻器的最大阻值为多少_______？
（3）如果将定值电阻R1阻值换为20Ω，同样将滑动变阻器的滑动触头P从最左端滑到最右端。请在图中画出两电压表的示数随电路中电流变化的完整过程图线。
（__________）

19．（4分）如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置，两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与 U 形管相连，接入电路。
（1）图甲是探究在通电时间相同和_____ 相同的情况下，导体产生的热量与_______大小是否有关的装置。
（2）实验中通过观察_____的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。
A．探究电流与电压、电阻的关系 B．用铁屑显示磁体周围磁场分布
C．研究光的传播时，引入“光线” D．探究电功率与电压、电流的关系
（3）由图乙所示，电流表的示数为______A，在这种情况下，右侧容器中定值电阻 在10s内产生的热量是______J。
四、作图题（共16分）
20．（8分）请在图中画出滑轮组绳子最省力的绕法。
（________）
21．（8分）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．
（_______）
五、计算题（共22分）
22．（10分）为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭，若在5分钟内完全燃烧了0.2m3的天然气，天然气放出的热量被10kg的水完全吸收，使水的温度从20℃升高到80℃（水的比热容为4.2×103J/（kg·℃）、天然气的热值约为4.2×107J/m3）。求：
（1） 0.2m3天然气完全燃烧产生的热量；
（2）经过5分钟时间加热，水所吸收的热量；
（3） 天然气烧水时的热效率。
23．（12分）如图甲所示为一款多功能养生壶，图乙为其简化的内部电路图。R1和R2是两个阻值相等的发热电阻，不考虑温度对电阻的影响。S为扇形转换开关，通过旋转可在“关”“低档“高档”之间切换，其部分技术参数如表中所示。求：
（1）R1的阻值是多大?
（2）养生壶低档额定功率是多大?
（3）某次养生壶装满水，使用高档正常工作5分钟，水温升高了25℃，养生壶此时的加热效率是多少?已知水的比热容为4.2×103J/（kg·℃）
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、D
5、B
6、C
7、B
8、B
9、C
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、做功 热传递
14、做功 不变 减小
15、焦耳 功率
16、5 2：3 1.2 3：2
三、实验题（共12分）
17、断开 右 大 20
18、乙 20
19、电流 电阻 U型管液面高度差 BD 2 200
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×106J；（2）2.52×106J；（3）30%。
23、（1）121Ω（2）200W（3）87.5%
额定电压（V）
220
高档功率（W）
400
最大注水量（kg）
1
