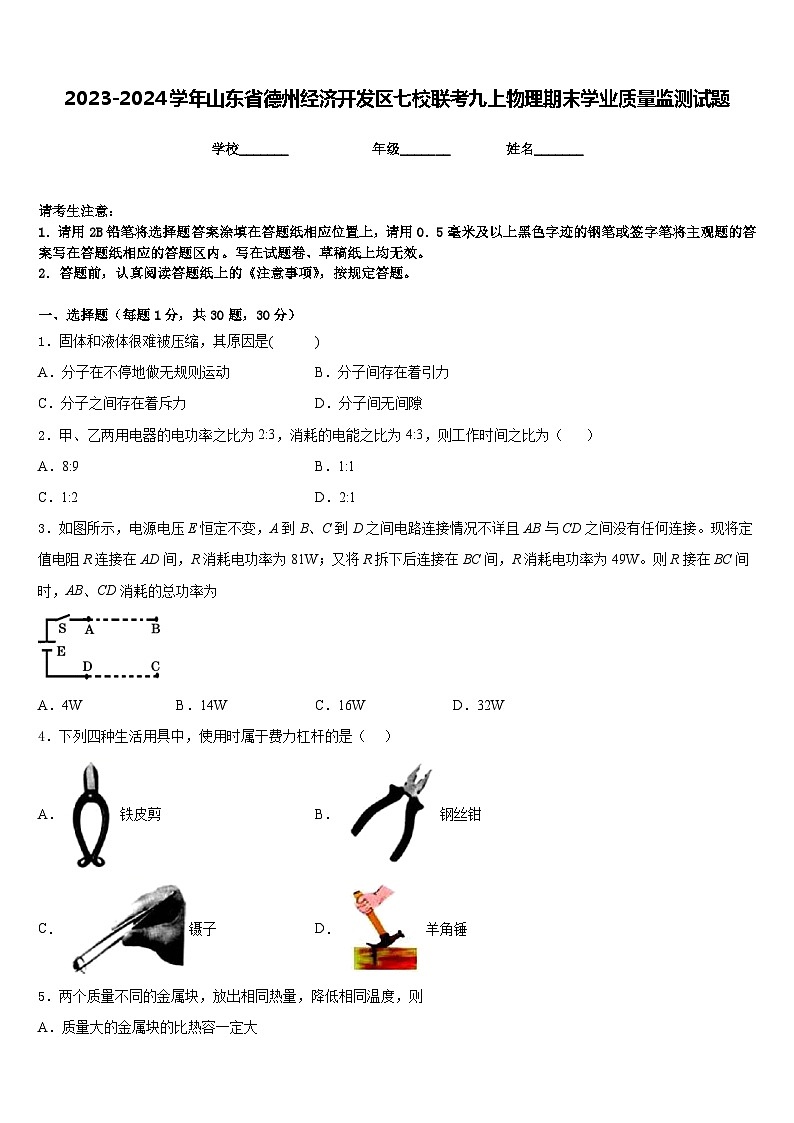

2023-2024学年山东省德州经济开发区七校联考九上物理期末学业质量监测试题含答案

这是一份2023-2024学年山东省德州经济开发区七校联考九上物理期末学业质量监测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．固体和液体很难被压缩，其原因是( )
A．分子在不停地做无规则运动B．分子间存在着引力
C．分子之间存在着斥力D．分子间无间隙
2．甲、乙两用电器的电功率之比为2:3，消耗的电能之比为4:3，则工作时间之比为（ ）
A．8:9B．1:1
C．1:2D．2:1
3．如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。现将定值电阻R连接在AD间，R消耗电功率为81W；又将R拆下后连接在BC间，R消耗电功率为49W。则R接在BC间时，AB、CD消耗的总功率为
A．4WB．14WC．16WD．32W
4．下列四种生活用具中，使用时属于费力杠杆的是（ ）
A．铁皮剪B．钢丝钳
C．镊子D．羊角锤
5．两个质量不同的金属块，放出相同热量，降低相同温度，则
A．质量大的金属块的比热容一定大
B．质量大的金属块的比热容一定小
C．质量大的金属块的比热容可能大
D．两个金属块的比热容有可能相同

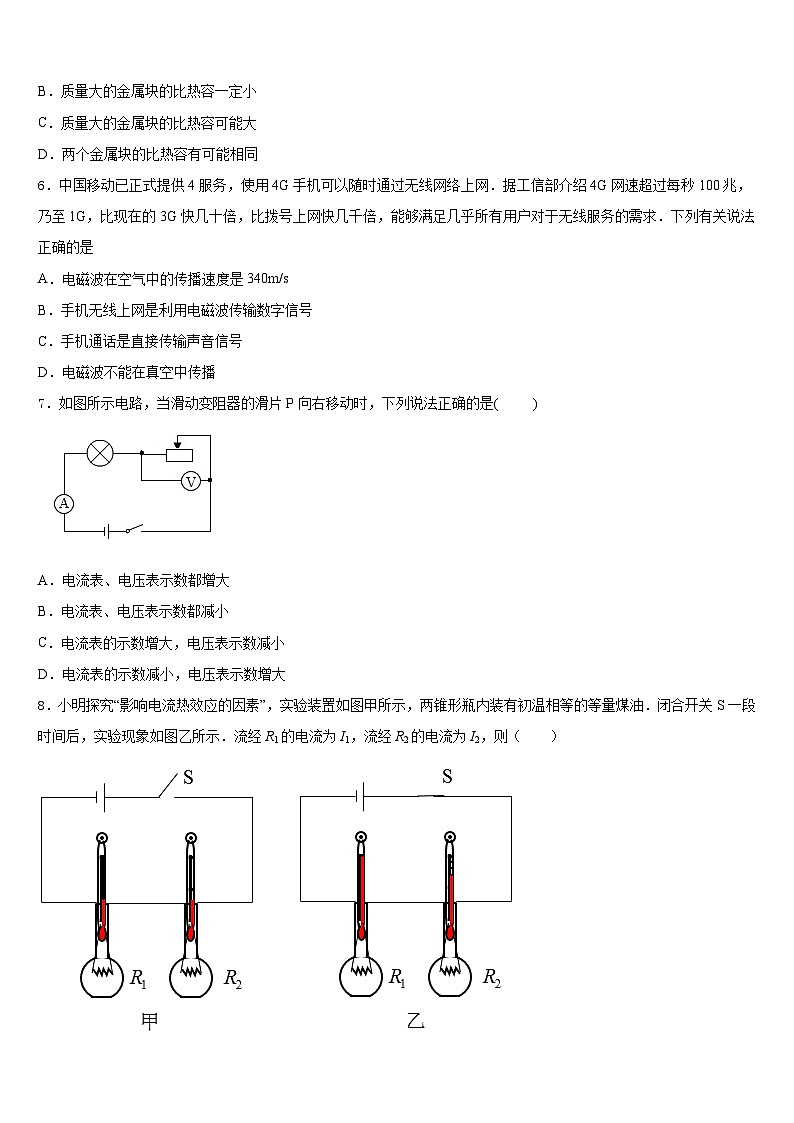

6．中国移动已正式提供4服务，使用4G手机可以随时通过无线网络上网．据工信部介绍4G网速超过每秒100兆，乃至1G，比现在的3G快几十倍，比拨号上网快几千倍，能够满足几乎所有用户对于无线服务的需求．下列有关说法正确的是
A．电磁波在空气中的传播速度是340m/s
B．手机无线上网是利用电磁波传输数字信号
C．手机通话是直接传输声音信号
D．电磁波不能在真空中传播
7．如图所示电路，当滑动变阻器的滑片P向右移动时，下列说法正确的是( )
A．电流表、电压表示数都增大
B．电流表、电压表示数都减小
C．电流表的示数增大，电压表示数减小
D．电流表的示数减小，电压表示数增大
8．小明探究“影响电流热效应的因素”，实验装置如图甲所示，两锥形瓶内装有初温相等的等量煤油．闭合开关S一段时间后，实验现象如图乙所示．流经R1的电流为I1，流经R2的电流为I2，则（ ）
A．R1>R2，I1=I2B．R1>R2，I1>I2

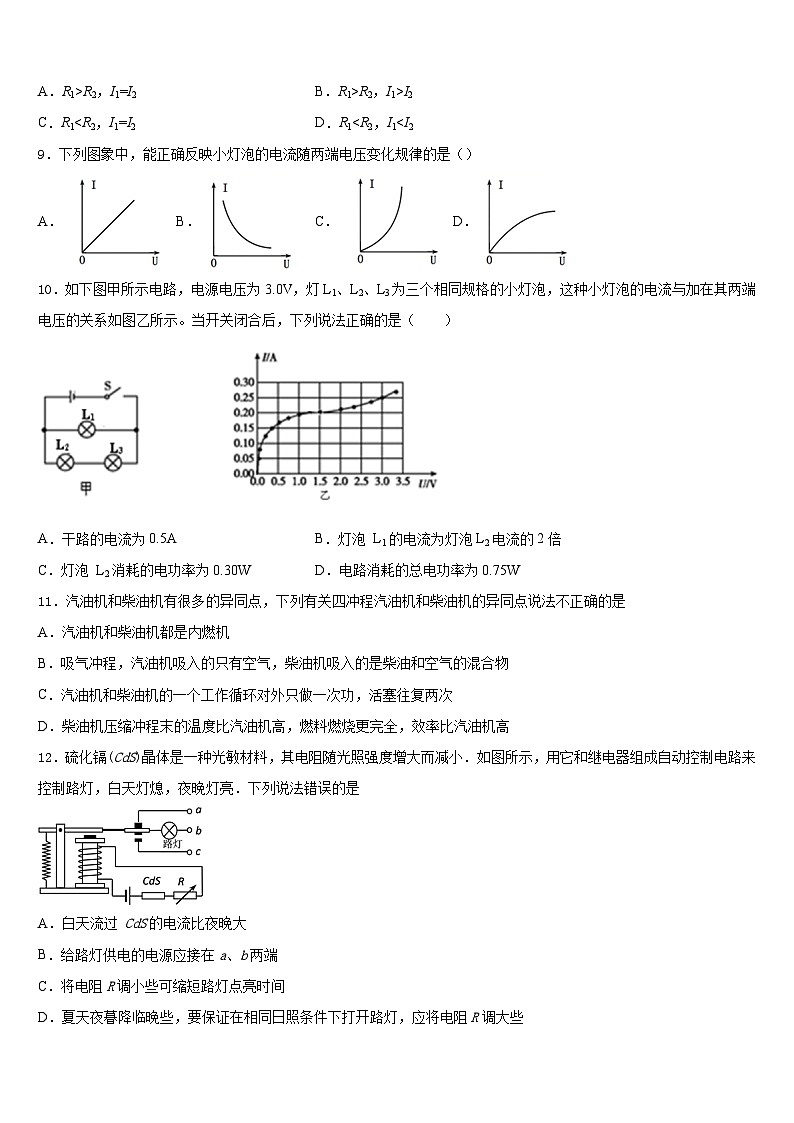

C．R19．下列图象中，能正确反映小灯泡的电流随两端电压变化规律的是（）
A．B．C．D．
10．如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（ ）
A．干路的电流为0.5AB．灯泡 L1的电流为灯泡L2电流的2倍
C．灯泡 L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W
11．汽油机和柴油机有很多的异同点，下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A．汽油机和柴油机都是内燃机
B．吸气冲程，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
C．汽油机和柴油机的一个工作循环对外只做一次功，活塞往复两次
D．柴油机压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高
12．硫化镉(CdS)晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是
A．白天流过 CdS的电流比夜晚大
B．给路灯供电的电源应接在a、b两端
C．将电阻R调小些可缩短路灯点亮时间
D．夏天夜暮降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
二、填空题（每题5分，共4题，20分）
13．充电宝是一个可充放电的锂聚合物电池．某充电宝部分相关参数如下表所示．该充电宝完全充满电时储存的电能为_____J，输出功率为_____W．
14．根据如图所示的二幅图，在下面的空格处填入相应的内容。
(1)两个压紧的铅块能吊起钩码，说明______；
(2)验电器的金属箱张开一定角度，是由于______。
15．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象___________判定两灯是串联的（选填“能”或“不能”）。小明断开开关后，拧下L1，再闭合开关，发现L2不亮了，由此可以说明两灯是_____联的。 拧上L1后，再次闭合开关，细心的小明发现L1比L2亮，于是，他认为通过L1的电流大于L2的电流。小明的这个判断___________（选填“正确”或“不正确”）。
16．将标有“6V 3W” 的灯泡接在3 V的电路中，灯泡实际的电功率是___ W. 若将其接入9V的电路中并使它正常发光，则应_____ 联一个阻值为_______Ω的电阻。(忽略温度对灯泡电阻的影响)
三、实验题（共12分）
17．（4分）在“测量小灯泡正常工作时的电阻”的实验中，如图是小王同学连接的实物电路图。己知小灯泡正常工作时的电压为3.8V，估计小灯泡的电阻约为10Ω左右，请回答下列问题：
(1)观察实物电路图的连接，是否有错误及不恰当之处，请具体指出两点：_____ __________

(2)改正电路连接后，闭合开关，无论怎样移动滑动变阻器的滑片P，小灯泡都不亮，电流表有示数，电压表的示数为零，这可能是由于___________造成的。(已知电压表是完好的)
(3)排除故障以后，再次闭合开关，移动滑动变阻器的滑片P让小灯泡正常发光，这时电流表的示数如图乙所示，这小灯泡正常发光时的电阻为________Ω。
18．（4分）如下图所示，是测量小灯泡电功率的实物元件图，其中电源是由三只新蓄电池（每节电压2V）组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（00.6A、03A），电压表（03V、015V）：
(1)本实验的原理是：__________；
(2)请用笔画线代替导线，把图中的电路元件连接成完整的实验电路；（要求：滑片P向左移时灯变亮，且连线不得交叉）
（_________）
(3)小明按正确操作连接好电路，闭合开关后灯不亮，电压表示数接近电源电压，电流表无示数，则故障原因可能是______________；
(4)排除故障后，在测量小灯泡的额定功率时，应先调节滑动变阻器，使小灯泡两端电压为______V，再测出电路中的电流，即可计算出额定功率；若小灯泡两端实际电压为额定电压的1.2倍，则实际功率为额定功率的________倍；（灯泡阻值不变）
(5)实际测量过程中小刚发现电压表015V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新的电路图并画在题中的方框内；
（_________）
(6)小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为________V时，小灯泡正常发光，此时电流表示数如图所示，则小灯泡的额定功率是_______W。
19．（4分）利用图所示的电路装置，探究“电流产生的热量跟什么因素有关”。其中左右两个相同的容器密闭着等量空气并与充有水的U形管紧密相连，各容器中均有一条电阻丝，实验前U形管两端液面相平。实验时将导线左右两端分别接到电源两端。
（1）实验过程中，通过观察U形管中液面_______的变化来比较电流通过电阻丝R1和R2产生的热量；
（2）此装置是为了探究电流产生的热量跟________的关系，从图可以得到，一段时间后，_____________（选填“左”或“右”）容器内电阻丝产生的热量较多。
四、作图题（共16分）
20．（8分）如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．
（______）
21．（8分）请根据图所示的实物图，画出对应的电路图．
五、计算题（共22分）
22．（10分）燃气灶烧水时，把质量为5kg、初温为20的水加热到40，假设燃气灶效率为25%，天然气完全燃烧。已知水的比热容为=4.2J/（kg），天然气的热值为=g。求：
（1）水吸收的热量；
（2）天然气放出的热量；
（3）消耗天然气的质量。
23．（12分）一个烧水“热得快”的额定电压 U＝220V，额定功率 P＝1100W．求：
（1）此“热得快”正常工作 1min 消耗的电能 W；
（2）此“热得快”正常工作时的电流 I；
（3）此“热得快”正常工作时的电阻 R．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、C
5、B
6、B
7、D
8、A
9、D
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、3.6×104 5
14、分子间存在引力 同种电荷相互排斥
15、不能 串 不正确
16、0.75 串 6
三、实验题（共12分）
17、详见解析 详见解析 灯泡短路 9.5
18、P=UI 小灯泡断路 3.8 1.44 2.2 1.52
19、高度 电阻 右
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4.2×105J； （2）1.68×106J ； （3）0.04kg。
23、（1）6.6×104J（2）5A（3）44Ω
完全充电
100mA/20V/5h
输出电压
5V
输出电流
1000mA
