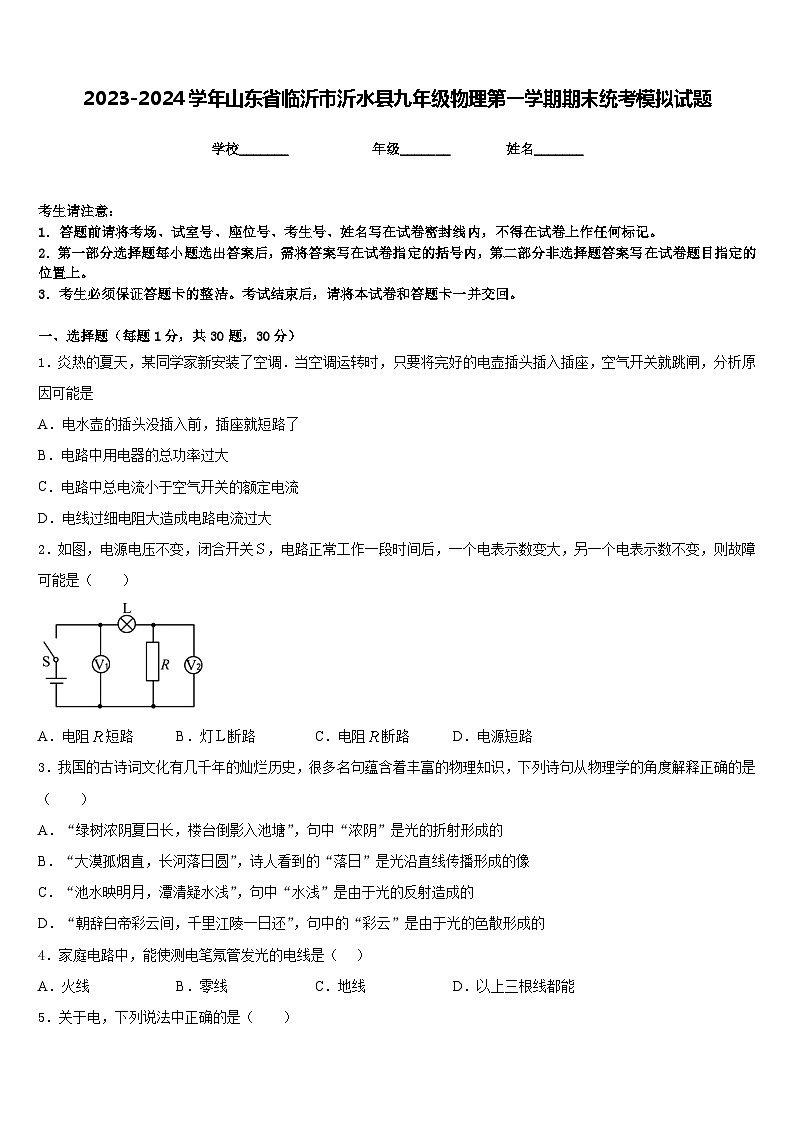

2023-2024学年山东省临沂市沂水县九年级物理第一学期期末统考模拟试题含答案
展开
这是一份2023-2024学年山东省临沂市沂水县九年级物理第一学期期末统考模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，关于电，下列说法中正确的是，关于安全用电下列说法正确的是，下列有关热机的说法中不正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．炎热的夏天，某同学家新安装了空调．当空调运转时，只要将完好的电壶插头插入插座，空气开关就跳闸，分析原因可能是
A．电水壶的插头没插入前，插座就短路了
B．电路中用电器的总功率过大
C．电路中总电流小于空气开关的额定电流
D．电线过细电阻大造成电路电流过大
2．如图，电源电压不变，闭合开关，电路正常工作一段时间后，一个电表示数变大，另一个电表示数不变，则故障可能是（ ）
A．电阻短路B．灯断路C．电阻断路D．电源短路
3．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释正确的是（ ）
A．“绿树浓阴夏日长，楼台倒影入池塘”，句中“浓阴”是光的折射形成的
B．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光沿直线传播形成的像
C．“池水映明月，潭清疑水浅”，句中“水浅”是由于光的反射造成的
D．“朝辞白帝彩云间，千里江陵一日还”，句中的“彩云”是由于光的色散形成的
4．家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线B．零线C．地线D．以上三根线都能

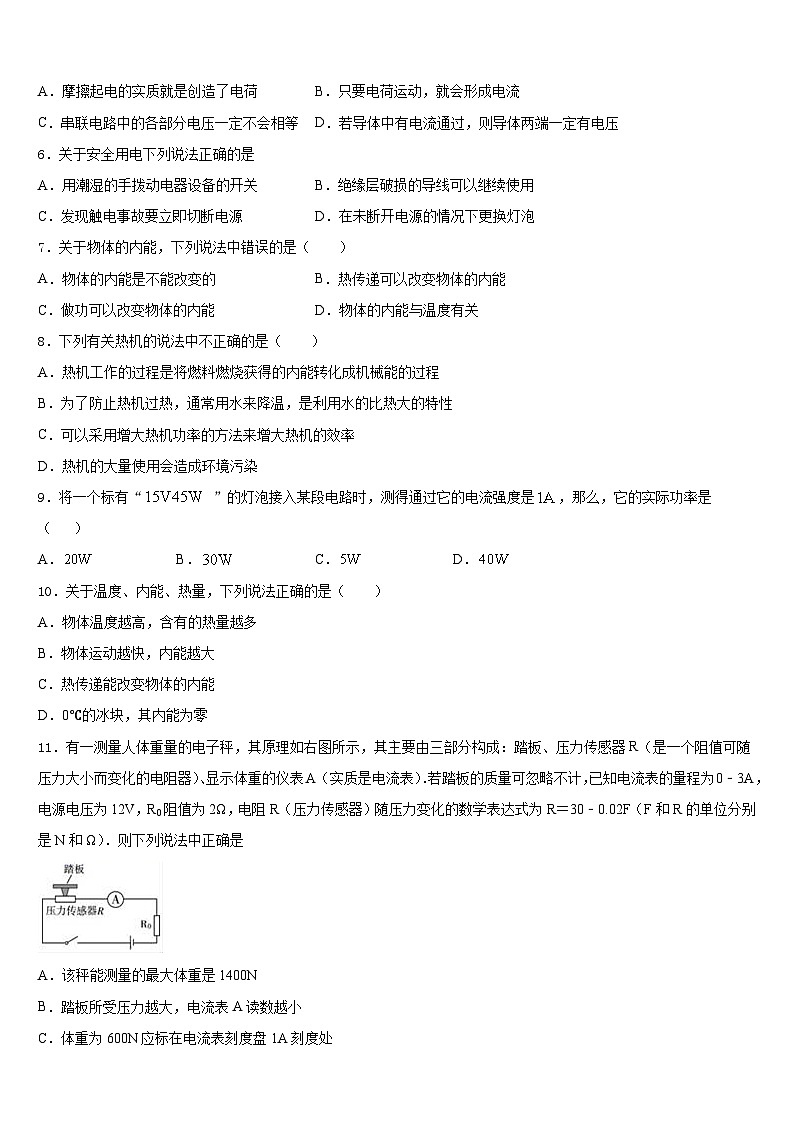

5．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压
6．关于安全用电下列说法正确的是
A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用
C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡
7．关于物体的内能，下列说法中错误的是（ ）
A．物体的内能是不能改变的B．热传递可以改变物体的内能
C．做功可以改变物体的内能D．物体的内能与温度有关
8．下列有关热机的说法中不正确的是（ ）
A．热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程
B．为了防止热机过热，通常用水来降温，是利用水的比热大的特性
C．可以采用增大热机功率的方法来增大热机的效率
D．热机的大量使用会造成环境污染
9．将一个标有“ ”的灯泡接入某段电路时，测得通过它的电流强度是，那么，它的实际功率是（ ）
A．B．C．D．
10．关于温度、内能、热量，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．物体运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
11．有一测量人体重量的电子秤，其原理如右图所示，其主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表A（实质是电流表）．若踏板的质量可忽略不计，已知电流表的量程为0﹣3A，电源电压为12V，R0阻值为2Ω，电阻R（压力传感器）随压力变化的数学表达式为R＝30﹣0.02F（F和R的单位分别是N和Ω）．则下列说法中正确是
A．该秤能测量的最大体重是1400N
B．踏板所受压力越大，电流表A读数越小
C．体重为600N应标在电流表刻度盘1A刻度处

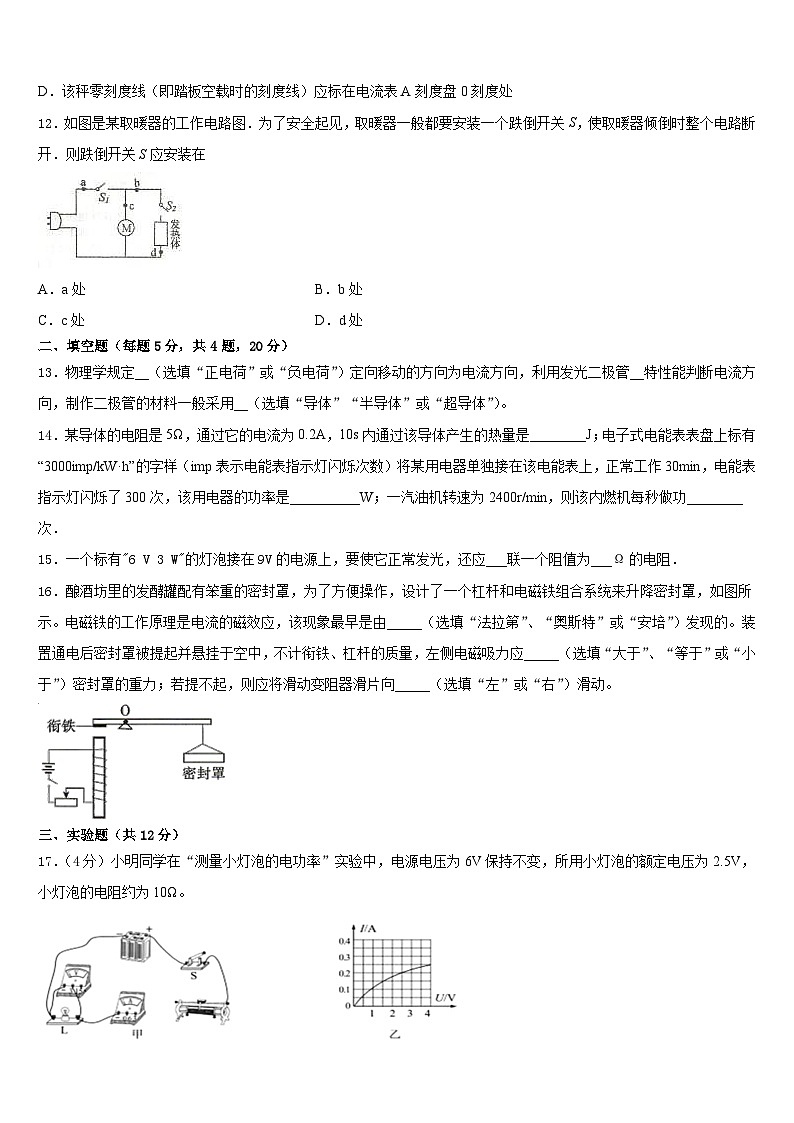

D．该秤零刻度线（即踏板空载时的刻度线）应标在电流表A刻度盘0刻度处
12．如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在
A．a处B．b处
C．c处D．d处
二、填空题（每题5分，共4题，20分）
13．物理学规定__（选填“正电荷”或“负电荷”）定向移动的方向为电流方向，利用发光二极管__特性能判断电流方向，制作二极管的材料一般采用__（选填“导体”“半导体”或“超导体”）。
14．某导体的电阻是5Ω，通过它的电流为0.2A，10s内通过该导体产生的热量是________J；电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数）将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，该用电器的功率是__________W；一汽油机转速为2400r/min，则该内燃机每秒做功________次．
15．一个标有"6 V 3 W"的灯泡接在9V的电源上，要使它正常发光，还应___联一个阻值为___Ω的电阻．
16．酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由_____（选填“法拉第”、“奥斯特”或“安培”）发现的。装置通电后密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应_____（选填“大于”、“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向_____（选填“左”或“右”）滑动。
三、实验题（共12分）
17．（4分）小明同学在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮（______）。
(2)闭合开关S前，应将滑动变阻器的滑片P移到阻值最大端。闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是______（填序号）
A．检查开关是否闭合
B．检查电压表是否断路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
D．更换小灯泡
(3)慢慢移动滑动变阻器的滑片P，眼睛注视电压表的示数为2.5V时，读出电流表的示数，并做好数据记录。图乙的U-I图像是根据多组实验数据绘制而成，根据图像可得小灯泡的额定功率为______W。
18．（4分）为研究“小灯泡和发光二极管亮度相当时，它们消耗电能的快慢”，实验小组设计了如1图所示的电路。
（1）闭合开关，二极管发光，_________（选填“a”或“b”）端是二极管的正极，记录电压表、电流表的示数填写在表格中。
（2）将发光二极管换成小灯泡，调节滑动变阻器，当小灯泡与发光二极管亮度相当时，电流表示数如图2所示为_________A，此时，小灯泡的电功率是_________W。
（3）根据表格中的实验数据可以得到：亮度相当时，消耗电能更快的是_________。
（4）如题3图所示，在使用发光二极管的过程中，为防止通过的电流过大而烧坏，必须串联一个“限流电阻”Rx。为测量Rx阻值的大小，实验小组利用一个阻值为20Ω的定值电阻R0设计了如4图所示的电路进行实验，电源电压保持不变。
a. 闭合开关S、S1，记录电压表示数；
b. 闭合开关S，断开S1，记录电压表示数；
两次实验中，同学们发现电压表指针位置相同，如5图所示。由此可知，实验中，电源电压为____V。当闭合开关S，断开S1时，Rx两端电压为___V，Rx电阻为___Ω。
19．（4分）如图所示，在“测量小灯泡的电功率”实验中，电源电压为3V保持不变，所用小灯泡的额定电压为2.5 V，小灯泡的电阻约为10 Ω．
（1）用笔画线代替导线，将如图甲的实物图连接完整．
（_______）
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是_______ （填字母）．
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）闭合开关，当滑动变阻器滑片 P 移到某一位置时，电压表示数如图乙所示，为_____V．要测量小灯泡的额定功率，应将滑动变阻器的滑片 P向_________（选填“左”或“右”）移．．
（4）通过小灯泡的电流随它两端电压的大小变化如图丙所示，分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会_______ （选填“增大”、“不变”或“减小”）；小灯泡的额定功率为 _______W．
四、作图题（共16分）
20．（8分）家中常用的插线板（图甲）上的指示灯在开关闭合时会发光，插孔能正常通电。如果指示灯灯丝烧断，开关闭合时插孔也能正常通电．根据上述现象，在图乙中将插线板中的开关、指示灯、插座正确接入家庭电路中．
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，当滑动变阻器R接入电路的电阻为50Ω时，求∶
(1)通过电阻R1的电流；
(2)滑动变阻器两端的电压。
23．（12分）如图甲是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，灯泡L标有“6V 6W”的字样。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，灯泡I﹣U关系图像如图乙所示（AB的阻值不随温度变化）。求：
(1)小灯泡正常发光时的电阻；
(2)小灯泡正常发光1 min消耗的电能；
(3)电阻丝AB的阻值；
(4)当AB连入电路的阻值RAB =2.5 Ω时，灯泡消耗的功率为3.2 W，求此时灯丝的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、D
4、A
5、D
6、C
7、A
8、C
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、正电荷 单向导电 半导体
14、2 200 20
15、串 6
16、奥斯特 大于 左
三、实验题（共12分）
17、 C 0.5
18、a 0.4 1.2 小灯泡 6 4.8 80
19、 C 2 右 增大 0.1
四、作图题（共16分）
20、见解析所示
21、
五、计算题（共22分）
22、（1）0.1A；（2）5V
23、 (1)6Ω；(2)360J；(3)5Ω
亮度
电压U/V
电流I/A
发光二极管
相当
3.2
0.02
小灯泡
3
