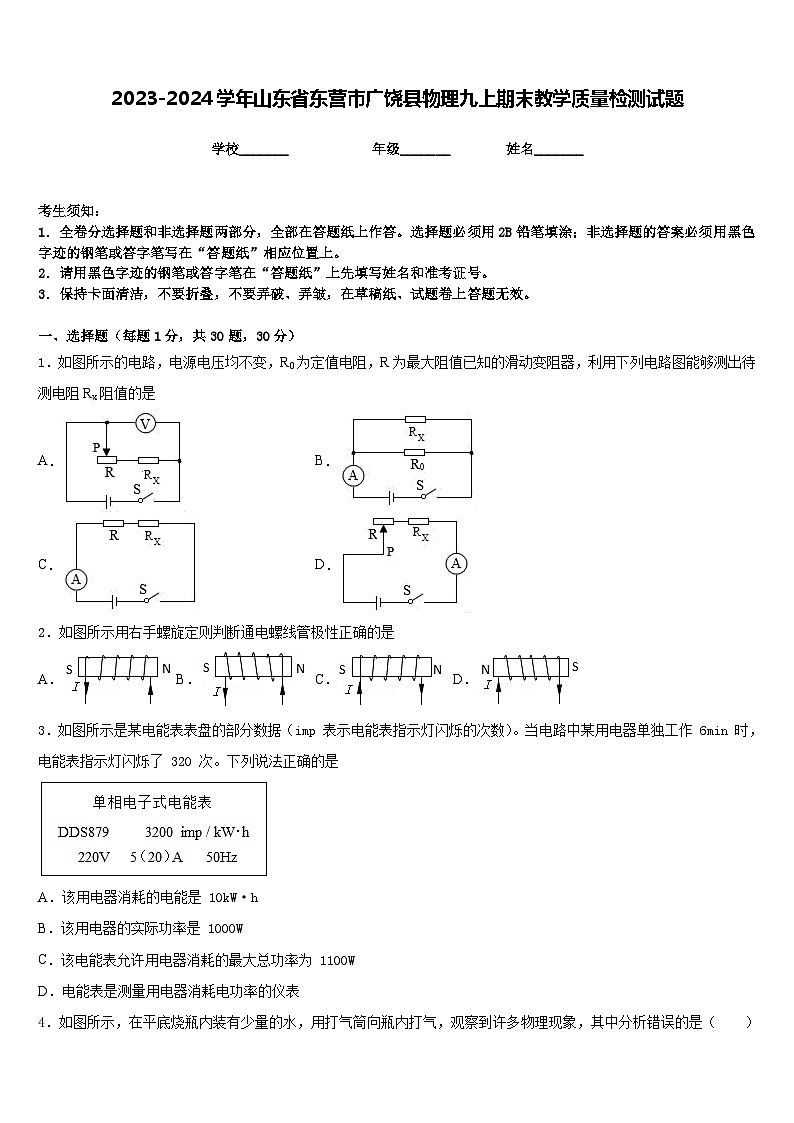

2023-2024学年山东省东营市广饶县物理九上期末教学质量检测试题含答案

这是一份2023-2024学年山东省东营市广饶县物理九上期末教学质量检测试题含答案，共9页。试卷主要包含了下列做法中符合安全用电要求的是，关于电功率，下列说法正确的是，对下列生活中常见热现象的解释不等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是
A．B．
C．D．
2．如图所示用右手螺旋定则判断通电螺线管极性正确的是
A．B．C．D．
3．如图所示是某电能表表盘的部分数据（imp 表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作 6min 时，电能表指示灯闪烁了 320 次。下列说法正确的是
A．该用电器消耗的电能是 10kW·h
B．该用电器的实际功率是 1000W
C．该电能表允许用电器消耗的最大总功率为 1100W
D．电能表是测量用电器消耗电功率的仪表

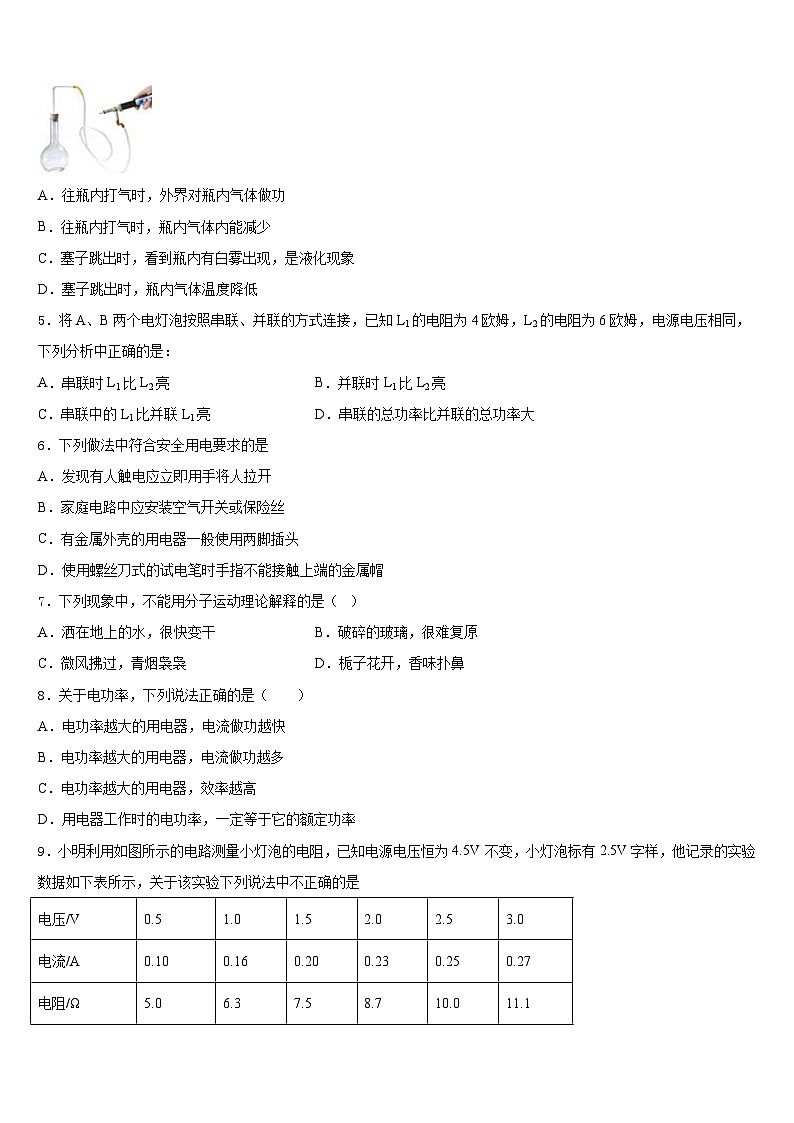

4．如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（ ）
A．往瓶内打气时，外界对瓶内气体做功
B．往瓶内打气时，瓶内气体内能减少
C．塞子跳出时，看到瓶内有白雾出现，是液化现象
D．塞子跳出时，瓶内气体温度降低
5．将A、B两个电灯泡按照串联、并联的方式连接，已知L1的电阻为4欧姆，L2的电阻为6欧姆，电源电压相同，下列分析中正确的是：
A．串联时L1比L2亮B．并联时L1比L2亮
C．串联中的L1比并联L1亮D．串联的总功率比并联的总功率大
6．下列做法中符合安全用电要求的是
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
7．下列现象中，不能用分子运动理论解释的是（ ）
A．洒在地上的水，很快变干B．破碎的玻璃，很难复原
C．微风拂过，青烟袅袅D．栀子花开，香味扑鼻
8．关于电功率，下列说法正确的是（ ）
A．电功率越大的用电器，电流做功越快
B．电功率越大的用电器，电流做功越多
C．电功率越大的用电器，效率越高
D．用电器工作时的电功率，一定等于它的额定功率

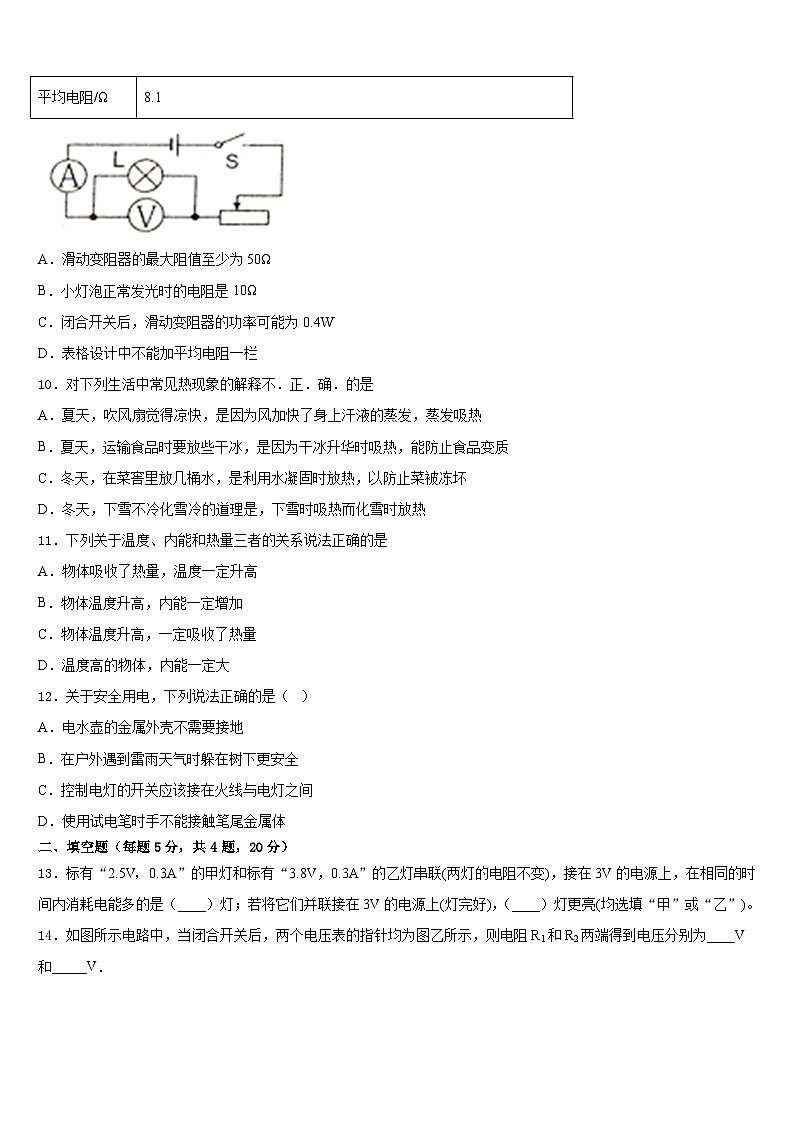

9．小明利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为4.5V 不变，小灯泡标有2.5V字样，他记录的实验数据如下表所示，关于该实验下列说法中不正确的是
A．滑动变阻器的最大阻值至少为50Ω
B．小灯泡正常发光时的电阻是10Ω
C．闭合开关后，滑动变阻器的功率可能为0.4W
D．表格设计中不能加平均电阻一栏
10．对下列生活中常见热现象的解释不．正．确．的是
A．夏天，吹风扇觉得凉快，是因为风加快了身上汗液的蒸发，蒸发吸热
B．夏天，运输食品时要放些干冰，是因为干冰升华时吸热，能防止食品变质
C．冬天，在菜窖里放几桶水，是利用水凝固时放热，以防止菜被冻坏
D．冬天，下雪不冷化雪冷的道理是，下雪时吸热而化雪时放热
11．下列关于温度、内能和热量三者的关系说法正确的是
A．物体吸收了热量，温度一定升高
B．物体温度升高，内能一定增加
C．物体温度升高，一定吸收了热量
D．温度高的物体，内能一定大
12．关于安全用电，下列说法正确的是（ ）
A．电水壶的金属外壳不需要接地
B．在户外遇到雷雨天气时躲在树下更安全
C．控制电灯的开关应该接在火线与电灯之间
D．使用试电笔时手不能接触笔尾金属体
二、填空题（每题5分，共4题，20分）
13．标有“2.5V，0.3A”的甲灯和标有“3.8V，0.3A”的乙灯串联(两灯的电阻不变)，接在3V的电源上，在相同的时间内消耗电能多的是（____）灯；若将它们并联接在3V的电源上(灯完好)，（____）灯更亮(均选填“甲”或“乙”)。
14．如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为____V和_____V．
15．将电阻R1、R2按如图甲、乙两种方式连接在电源电压均为U的电路中，图甲中R1消耗的功率为9W，图乙中R1消耗的功率为16W，则甲、乙两图中R1两端的电压之比是____，R1、R2电阻之比是____．
16．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，发现硝化棉燃烧，说明对物体_______（选填“做功”或“热传递”）能使物体的内能_____（选填“增大”或“减小”）。
三、实验题（共12分）
17．（4分）测量“额定电压为1．5V的小灯泡电功率”的实验中，电源电压保持不变。

（1）如图甲所示，连接电路时开关应处于__________状态。
（1）闭合开关，变阻器滑片P在某处时，电压表示数为1V，电流表示数如图乙所示。若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向__________端（选填“左”或“右”）移动。
（3）当小灯泡正常发光时，电流表示数如图丙所示，其值为__________A，通电10s小灯泡消耗的电能为__________J。
（4）把这样的两个灯泡串联在电压为4V的电路中，电路的总功率为__________W。
18．（4分）小军利用图中仪器做 “探究产生感应电流的条件”实验。请你回答下列问题：
甲
乙
（1）如图甲，ab接线柱之间应接入_______________ （选填“电流表”或“灵敏电流计”）。
（2）该实验的结论是：闭合电路的一部分导体，在磁场中做 _________运动时，导体中就会产生感应电流。
（3）通过观察_________小军发现每次实验中电流的大小不一样，于是他对影响感应电流大小的因素做了以下猜想：
猜想一：与导体切割磁感线运动的速度大小有关
猜想二：与磁场的强弱有关
猜想三：与导体的匝数有关
①为了验证猜想二：小军将磁体换成了磁性更强且能控制磁性强弱的电磁铁，如图乙所示，请根据磁极画出导线的绕法。
（______________）
②为了验证猜想三：小军分别让两个匝数不同的线圈，在如图甲所示的磁场中水平向左运动，观察电流的大小。请对此方案作出评价，指出存在的主要问题是_______。
（4）如果将灵敏电流计换成 ________，可探究磁场对通电导体的作用。
19．（4分）利用图所示的装置，探究电流通过导体时产生热量的多少与电阻大小是否有关，在两个相同的烧瓶中盛着煤油，煤油中都浸泡着发热电阻丝，且R甲>R乙。
(1)两烧瓶中所盛煤油的______和______相同；
(2)根据图可知，闭合开关前，还需要进行的操作是______；
(3)实验中用______间接反映导体产生热量的多少；（填字母）
A．电流表示数 B．通电时间 C．温度计示数的变化
(4)闭合开关接通电路一段时间后，发现甲烧瓶中温度计的示数较大，这表明：______；
(5)本实验中烧瓶中的液体是煤油而不是水，试说出煤油相对于水的优点：______；
(6)只增加一个秒表，用此装置______（填“能”或“不能”）探究电流通过导体时产生热量的多少与电流大小是否有关。
四、作图题（共16分）
20．（8分）（1）如图甲所示，电流表的示数为__________________A；
（2）请你在遵守安全用电的原则下，用笔画线代替导线将图乙电路连接完整______________；
（3）如图丙所示的是裁纸刀的示意图，裁纸时相当于一个杠杆，请作出作用在点的最小力的示意图及阻力的力臂______________。
21．（8分）如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压，根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
五、计算题（共22分）
22．（10分）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB长3m，BC长1.2m，距地面高1.5m．试问：
（1）利用斜面搬运货物主要是为了______________；
（2）货物在水平面上运动的速度为多少________？
（3）水平推力做功的功率为多少 _________？
（4）斜面的机械效率为多少___________？
23．（12分）如图甲是一电子拉力计原理图，硬质弹簧右端和金属滑片P固定在一起（P与R间的摩擦不计）。电压表量程为0~3V，a、b是一根长为L=6cm的均匀电阻丝，阻值R=30Ω，电阻丝的电阻与长度成正比。电源电压恒为U=6V，不施加拉力时滑片P位于a端：
(1)R0在电路中的作用是保护电路，要保证电压表能正常工作，计算R0的最小值；
(2)已知该弹簧伸长的长度与所受拉力F间的关系如图乙所示，若R0=45Ω，当电压表的示数为1.6V时，计算作用在拉环上水平向右的拉力和此拉力器拉力的量程。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、B
5、B
6、B
7、C
8、A
9、A
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、乙 甲
14、4.8 1.2
15、3:4 3:1
16、做功 增大
三、实验题（共12分）
17、断开 左 0.11 11 0.704
18、灵敏电流计 切割磁感线 指针的偏转角度 没有控制速度不变 电源
19、质量 初温 将变阻器的滑片滑动到阻值最大处 C 当电流和通电时间相同时，电阻越大产生的热量越多 煤油的比热容较小，在质量和吸热相同的情况下，温度变化明显 能
四、作图题（共16分）
20、0.18
21、
五、计算题（共22分）
22、省力 0.24m/s 24W 80%．
23、 (1)30Ω；(2)400N，0~600N
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
