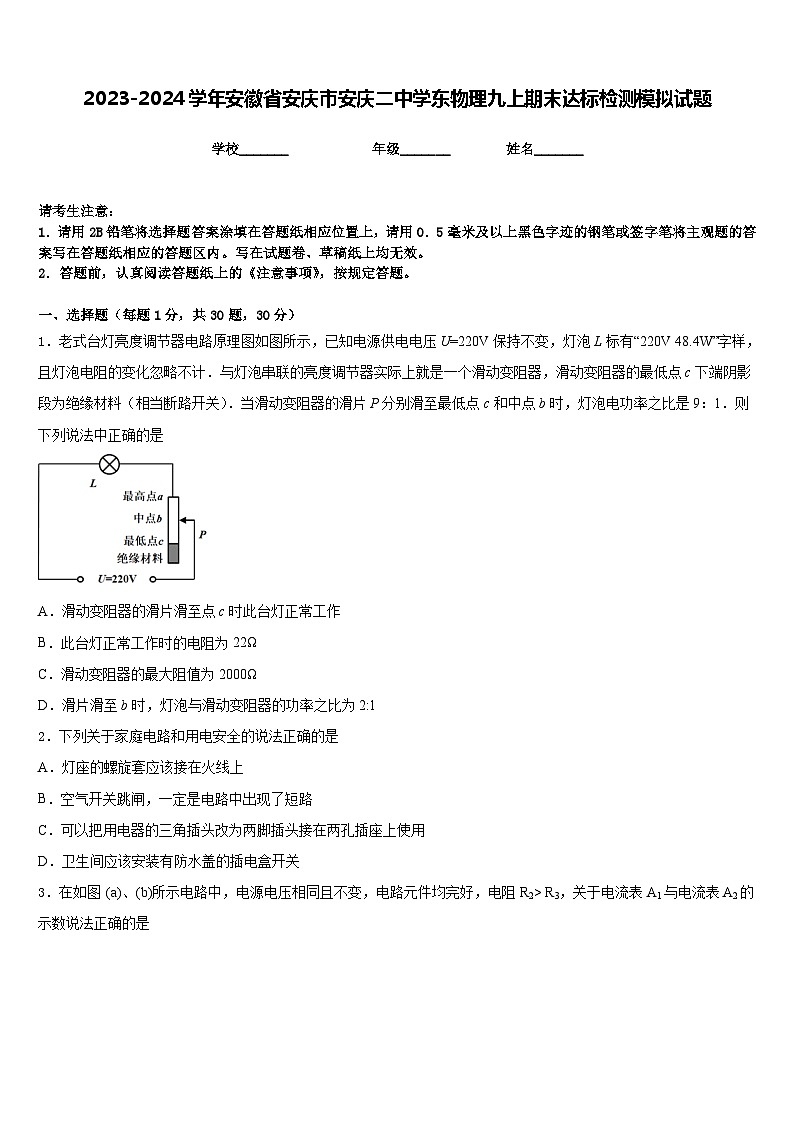

2023-2024学年安徽省安庆市安庆二中学东物理九上期末达标检测模拟试题含答案

这是一份2023-2024学年安徽省安庆市安庆二中学东物理九上期末达标检测模拟试题含答案，共11页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=220V保持不变，灯泡L标有“220V 48.4W”字样，且灯泡电阻的变化忽略不计．与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）．当滑动变阻器的滑片P分别滑至最低点c和中点b时，灯泡电功率之比是9：1．则下列说法中正确的是
A．滑动变阻器的滑片滑至点c时此台灯正常工作
B．此台灯正常工作时的电阻为22Ω
C．滑动变阻器的最大阻值为2000Ω
D．滑片滑至b时，灯泡与滑动变阻器的功率之比为2:1
2．下列关于家庭电路和用电安全的说法正确的是
A．灯座的螺旋套应该接在火线上
B．空气开关跳闸，一定是电路中出现了短路
C．可以把用电器的三角插头改为两脚插头接在两孔插座上使用
D．卫生间应该安装有防水盖的插电盒开关
3．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
4．如图所示的电路，闭合开关S，发现灯L1较亮、灯L2较暗。已知两灯额定电压相同，若灯泡电阻不随温度变化而改变，则( )
A．实际电流大于B．实际电压小于
C．额定功率大于D．额定功率小于
5．篮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些。在此过程中，下列说法中正确的是（ ）
A．蓝球下降过程中动能增大，重力势能增大
B．蓝球运动过程中机械能减小
C．蓝球运动过程中机械能不变
D．蓝球上升过程中动能增大，重力势能增大
6．某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在电压为9V的电源上使其正常工作,那么需给灯泡
A．串联一只阻值为45Ω的电阻B．串联一只阻值为30Ω的电阻
C．并联一只阻值为45Ω的电阻D．并联一只阻值为30Ω的电阻
7．下列关于“热机”的说法中，正确的是
A．通过技术改进，热机效率可达100％
B．做功冲程将机械能转化为内能
C．热机常用水做冷却剂，是因为水的沸点高
D．火箭发动机属于热机
8．如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是
A．电流表的示数变小
B．电流表的示数不变
C．电压表的示数变大
D．电压表与电流表示数的比值不变
9．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电表a为电流表，且示数为0.75A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.5A
D．闭合开关S，电路消耗的总功率为2.25W
10．有两个阻值不同的电阻，R1、R2，电流随电压变化的图象如图所示．R1、R2串联后的总电阻为R串，并联后的总电阻为R并．则关于R串、R并的电流随电压变化的图象所在的区域，下列说法正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并Ⅱ在区域D．R串在Ⅰ区域，R并在Ⅲ区域
11．下列各用电器工作时，能量转化与其它三件有所不同的是（ ）
A．电熨斗B．电饭煲
C．电水壶D．电风扇
12．小明同学设计的家庭电路如图所示，其中设计正确的是
A．插座dB．开关cC．电灯bD．插座a
二、填空题（每题5分，共4题，20分）
13．在如图所示的电路中，电源电压保持不变，。闭合开关S，移动滑动变阻器的滑片P，当滑片P移到最右端时，电流表的示数为0.6A；当滑片P移到最左端时，电流表的示数为0.2A，则滑动变阻器的最大阻值为_____。
14．小明家照明用的白炽灯泡的灯丝烧断了，他将断了的灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝的电阻____________，灯泡消耗的电功率____________（选填：“变大”、“不变”或“变小”）。
15．小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：
(1)实验使用了控制变量的科学方法：通过两金属丝串联的方式，控制___________相同；
(2)小红提出小明设计的实验存在问题，请你指出：________。
16．如图为宾馆的“插卡取电器”。它有两种类型：第一种，无论插入哪种房卡都能使房间通电；第二种，用专门的磁卡插入或靠近都能使房间通电。为房间供电的照明电路电压为_______V，使房间通电的卡片，其作用相当于一个_______（填电路元件名称），“取电器”应接在房间照明电路的_______（选填“支路”或“干路”）中。取专门磁卡插入“取电器”，若能通电，_______（选填“能”或“不能”）确定该房间为第二种类型。
三、实验题（共12分）
17．（4分）某实验小组的同学探究电流与电压、电流与电阻的关系时，设计的电路如图所示。
（1） 在连接电路时，开关S应_____，滑动变阻器的滑片P应置于最____端。（选填“左”或“右”）下面是他们获取的两组实验数据
表一
表二U=3V
（2）分析表1数据可得结论:_______________________
（3）在表2所做的实验中，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将_____3V（选填“大于”、“小于”或“等于”）。根据电路图你认为此时应向______（选填“右”或“左”）调节滑片，使电压表的示数仍为_____V，此时滑动变阻器除了保护电路以外，还有一个作用是：__________
（4）如图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是______图；表示电阻不变时，电流随电压变化的图像是__________图。（选填“甲”或“乙”）
18．（4分）老师带领同学们上实验课：探究电流跟电阻的关系，已知电源电压为4.5V且保持不变，滑动变阻器（40Ω1A）、以及符合实验要求的电表、开关和导线。如图（甲）是没有连接完整的电路。
（1）请将图甲所示的实物电路连接完整，要求滑片向右移动，电流表示数变大。
（______）
（2）小亮同学连好电路后闭合开关，移动滑动变阻器滑片，电流表无示数，电压表有示数，则故障可能是_____（写出一种即可）。
（3）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视_____。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（4）小亮完成探究电流与电阻的关系，画出一个I﹣R图象，当实验进入5Ω电阻完成实验后换用15Ω的电阻时滑动变阻器的滑片P应向_____移动滑片，使电压表示数仍然为_____伏。
（5）由图象乙可以得出结论_____。
（6）小亮多次改变R的阻值并记录各次电流表的示数，为了能够完成实验更换的电阻，阻值不能大于_____Ω。
（7）小亮想测量一个额定电压为3.8伏的小灯泡的额定功率，发现电压表的0﹣15V量程坏了0﹣3V完好，聪明的小亮还是利用了图中甲的器材完成了实验，他将电压表并联在滑动变阻器的两端，当电压表示数为___V时小灯泡正常发光，此时电流表示数为如图丙时，则灯泡的额定功率为_____W。
（8）在做（7）实验时，如果连好电路的最后一根导线检查无误后，闭合开关发现小灯泡不亮，小亮接下来应该_____。
19．（4分）中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．
（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．
①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；
（____）
②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；
③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；
④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；
（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．
①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；
②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W．
（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计如图丁所示电路，测出了额定电压为U0=2.5V的灯泡的额定功率，请补全下列步骤．
①闭合开关，先调节滑动变阻器__（选填“R0”或“R”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．
②接着_________________________，读出这时电压表的示数为U；
③小灯光的额定功率表达式P=____________（用字母表示）．
四、作图题（共16分）
20．（8分）在图中标出电源的正、负极和螺线管的 N、S 极．
（____）
21．（8分）甲图是一种装在天花上的吸顶灯，里面有2盏“220V 9W”的节能灯，在图乙中画出两盏灯的连线，并接入家庭电路，要求开关控制两盏灯，且每盏灯都能正常发光．
五、计算题（共22分）
22．（10分）图所示的电路图为某款家庭用电烤箱加热部分的设计电路，其中发热器和正常工作时的加热功率均是600W。求:
（1）当正常工作时，通过它的电流(结果保留一位小数);
（2）开关S闭合后，电路正常工作0.5h消耗的电能。
23．（12分）小明的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如图。
(1)该电热水壶中发热体的电阻为大？正常工作的电流是多少？
(2)若接在我国的家庭电路中，并能使它正常工作，需要在它的外部串联一个多大的电阻。
(3)某天用电高峰的时候，小明将改装好的电热水壶装满1kg温度为30℃的水，用了11min40s的时间才将水烧开（1标准大气压下），则电热水壶实际消耗的功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、D
5、B
6、B
7、D
8、A
9、D
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、20
14、变小 变大
15、电流、通电时间 两个烧瓶中不是同种液体
16、220 开关 干路 不能
三、实验题（共12分）
17、断开 右 电阻一定时，电流与电压成正比 大于 右 3 保持R两端电压不变 甲 乙
18、 电阻断路 A 左 2.5 在电压不变时，通过电阻的电流与电阻大小成反比 50 0.7 0.76 减小滑动变阻器连入电路中的电阻，观察灯的发光情况
19、 电压 调节滑动变阻器的滑片P处于最大阻值处 电流与电阻成反比 断路 小 0.75 R0 左 2.5V 调节变阻器R0的滑片到最右端 2.5V×
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.7A (2)
23、 (1)50Ω； 4A；(2)5Ω；(3)700W
电压U／V
1.5
3
4.5
电流I／A
0.1
0.2
0.3
电阻R／Ω
5
10
20
电流I／A
0.6
0.3
0.15
额定电压
额定功率
800W
频率
50Hz
热效率
60%
容积
1L
