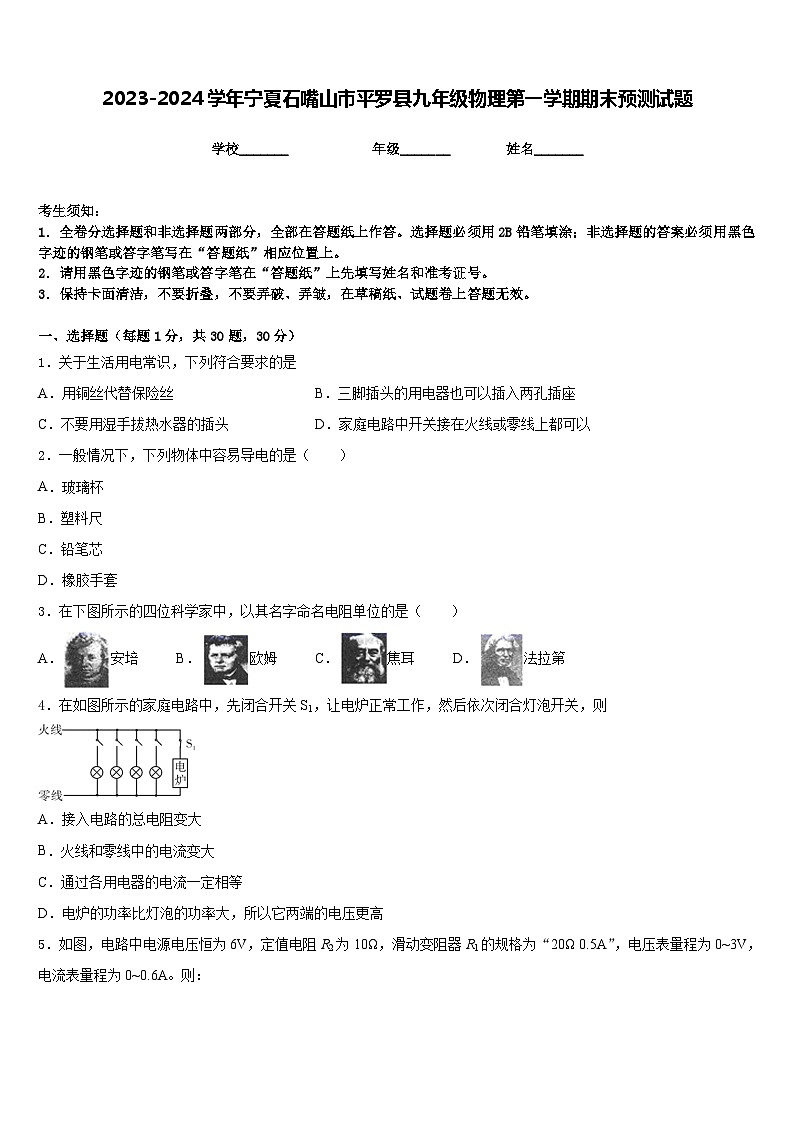

2023-2024学年宁夏石嘴山市平罗县九年级物理第一学期期末预测试题含答案

这是一份2023-2024学年宁夏石嘴山市平罗县九年级物理第一学期期末预测试题含答案，共10页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．关于生活用电常识，下列符合要求的是
A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以
2．一般情况下，下列物体中容易导电的是（ ）
A．玻璃杯
B．塑料尺
C．铅笔芯
D．橡胶手套
3．在下图所示的四位科学家中，以其名字命名电阻单位的是（ ）
A．安培B．欧姆C．焦耳D．法拉第
4．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则
A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，所以它两端的电压更高

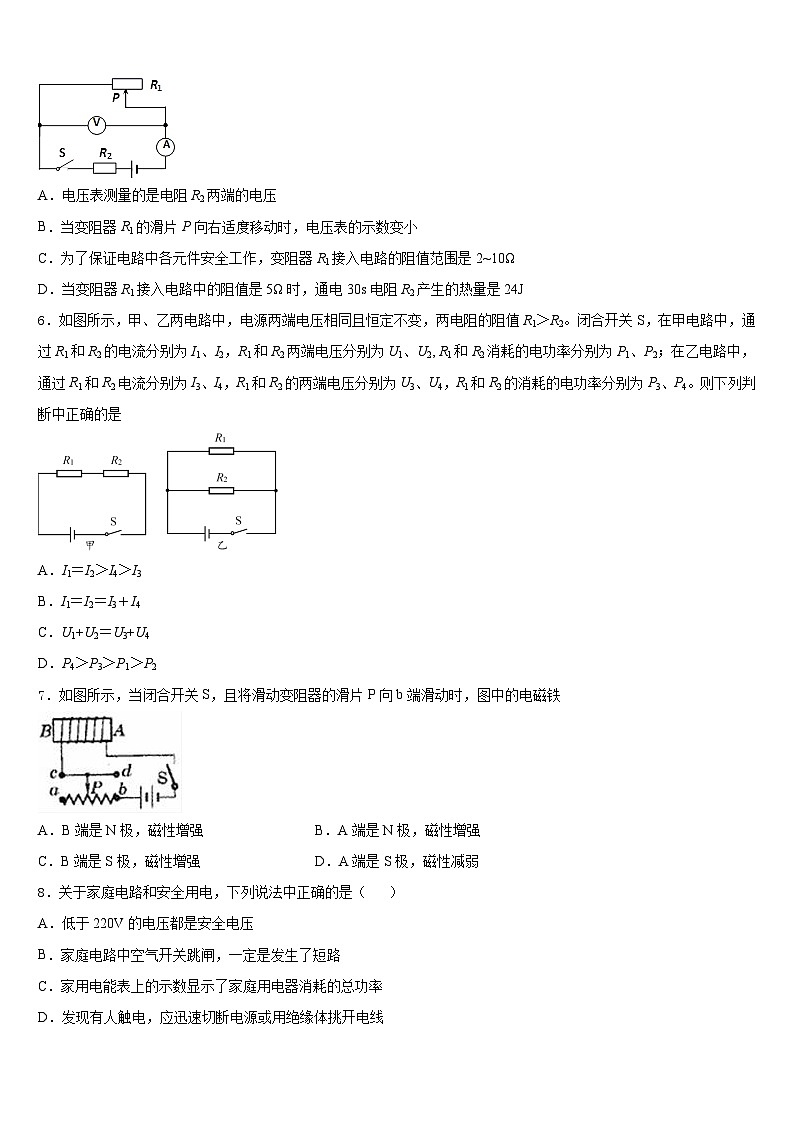

5．如图，电路中电源电压恒为6V，定值电阻R2为10Ω，滑动变阻器R1的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。则：
A．电压表测量的是电阻R2两端的电压
B．当变阻器R1的滑片P向右适度移动时，电压表的示数变小
C．为了保证电路中各元件安全工作，变阻器R1接入电路的阻值范围是2~10Ω
D．当变阻器R1接入电路中的阻值是5Ω时，通电30s电阻R2产生的热量是24J
6．如图所示，甲、乙两电路中，电源两端电压相同且恒定不变，两电阻的阻值R1＞R2。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2, R1和R2消耗的电功率分别为P1、P2；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的消耗的电功率分别为P3、P4。则下列判断中正确的是
A．I1＝I2＞I4＞I3
B．I1＝I2＝I3＋I4
C．U1+U2＝U3+U4
D．P4＞P3＞P1＞P2
7．如图所示，当闭合开关S，且将滑动变阻器的滑片P向b端滑动时，图中的电磁铁
A．B端是N极，磁性增强B．A端是N极，磁性增强
C．B端是S极，磁性增强D．A端是S极，磁性减弱
8．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．低于220V的电压都是安全电压
B．家庭电路中空气开关跳闸，一定是发生了短路
C．家用电能表上的示数显示了家庭用电器消耗的总功率
D．发现有人触电，应迅速切断电源或用绝缘体挑开电线
9．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开．扯掉玻璃板后，会发生什么变化？下列说法正确的是
A．空气因为重力的作用才进入下面的瓶子里
B．空气和二氧化氮只会在下面的瓶子里混合
C．二氧化氮的密度比空气大，它不能进到上面的瓶子里
D．一段时间后两种气体会在两个瓶子内均匀混合在一起
10．物理知识无处不在，生活中的许多现象都与物理知识息息相关，以下所描述的物理量中，符合生活实际的是
A．一节新干电池的电压为2V
B．家用彩电的电功率约为2000W
C．手电筒中通过小灯泡的电流大约是0.2A
D．白炽灯正常工作时通过灯丝的电流大约是20A
11．如图所示，两个相同的柱形容器分别盛有两种不同的液体，在容器中分别放入两个相同物体，当物体静止后两液面刚好相平，下列判断正确的是
A．物体排开液体的质量m甲C．容器对地面的压强p甲′=p乙′D．液体对容器底部的压力F甲>F乙
12．某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，则符合要求的电路是（ ）
A．
B．
C．
D．
二、填空题（每题5分，共4题，20分）
13．为了测量未知电阻Rx的阻值，某同学利用一只电压表（量程分别是3V和15V）设计了图所示的电路，已知R0的阻值，电源电压可调，各器材完好。他设计了实验步骤：①闭合S1，电压表示数是U1；②再闭合S2，电压表示数是U2。
(1)当他进行到步骤②时，发现实验不能进行下去，原因可能是_____；
(2)纠正错误后，他完成了实验，并计算出了Rx＝_____（用符号表示）；
(3)他测出的Rx存在的缺陷是：_____；
(4)为了弥补这一缺陷，他的操作是：_____。
14．甲、乙两只标有“220V，500W”和“220V，1000W”字样的电炉，若将把它们串联在电路中，相同时间内产生热量较多的是_______；若将它们并联在电路中，相同时间内产生热量较多的是_______ （均选填“甲”或“乙”）．
15．冬天的夜晚人们从身上脱下毛衣时常常有“火花”出现、这就是摩擦起电现象。摩擦起电是通过摩擦的方法_____（填“创造”或“转移”）了电荷。如图所示小明在探究“电荷的作用规律”时让abc三个小球都带上电荷，已知a小球是跟丝绸摩擦过的玻璃棒按触过的，验电器就是利用_____两个小球（选填“ab”“ac”或“bc”）间的作用规律来验证物体是否带电的。
16．如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧。此过程中活塞对筒内气体做功，气体的内能_____，这与四冲程汽油机的_____冲程的能量转化相同。某台汽油机飞轮的转速为2400r/min，在1min内，汽油机完成_____个工作循环。
三、实验题（共12分）
17．（4分）下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
18．（4分）在测定小灯泡电功率的实验中，按如图（a）所示电路图连接电路（注：电表本身无故障）。
（1）若连接完电路后，在闭合开关之前，电压表示数出现如图（b）所示的情况，其原因是___________；
（2）若连接完电路后，闭合开关，移动滑动变阻器滑片P，小灯泡的亮暗程度不变化。其原因可能是滑动变阻器连入电路时，导线分别接在如图（c）所示的___________接线柱或___________接线柱；
（3）如下表是为测定小灯泡电功率而设计的实验数据表，某组同学按照表格要求认真作了填写。
问：表格设计不妥之处是______________________；
（4）现有额定电压为UL的小灯泡，已知阻值为R的定值电阻，小张设计了如图所示的电路测小灯泡电功率也粗略测出了灯泡的额定功率；
①闭合开关S和S1，断开S2，并调节滑动变阻器使电压表的示数为___________；
②闭合开关S和S2，断开S1，滑动变阻器滑片P不动，读出此时电压表的示数为U，则小灯泡额定功率的表达式PL=___________（用UL、U、R表示）。
19．（4分）小明同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5V”的字样。
(1)图甲是小明连接的实验电路，同组的小红同学发现图中有一根导线连接错误，请你在这根导线上打“╳”，并在图中改正。
（____）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数．则可能的故障是_____。
(3)排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在如下表格中．当电压表示数为1.7V时，电流表示数如图乙所示，请把表格补充完整．
(4)分析实验数据及现象，可得出的结论：_____。
(5)计算并分析小灯泡电阻不同的原因是：_____。
四、作图题（共16分）
20．（8分）画出图中动力F1的力臂l1。
21．（8分）如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
（____）
五、计算题（共22分）
22．（10分）电压表既是测量仪表，同时也是一个接入电路中的特殊电阻．电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0kΩ．当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V．求：
(1)电源电压；
(2)电压表的电阻值．
23．（12分）某电热水壶内部电热丝的阻值为40 Ω，接在电路中后通过的电流为5 A，通电8 min，能够将2 kg水从20℃加热到70℃.不计温度对电阻的影响，已知水的比热容为4.2×103J/（kg·℃），求：
（1）这壶水吸收的热量；
（2）此电热水壶的热效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、B
5、C
6、D
7、A
8、D
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、电压表量程太小了 没有多次测量求平均值减小误差 调节电源电压进行多次测量
14、甲 乙
15、转移 bc
16、增加 压缩 1200
三、实验题（共12分）
17、
18、电压表未调零 A、B C、D 小灯泡电功率的平均值这一栏多余 UL
19、 小灯泡短路 0.24 0.41（或0.408） 灯泡的亮度由实际功率的大小决定，实际功率越大，灯泡越亮 灯丝的电阻随温度的升高而增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4.5V （2）
23、（1）4.2×105J （2）87.5%
次数
U/N
I/A
P/W
1
2. 00
0. 16
032
2
2. 50
0. 25
0. 63
3
3. 00
0. 27
0. 81
小灯泡电功率的平均值P平均=0. 59W
实验序号
电压U/V
电流I/A
电功率P/W
灯泡的亮度
1
0.5
0.16
0.08
不亮
2
1.7
_____
_____
较暗
3
2.5
0.28
0.70
正常
4
3.0
0.30
0.90
很亮
