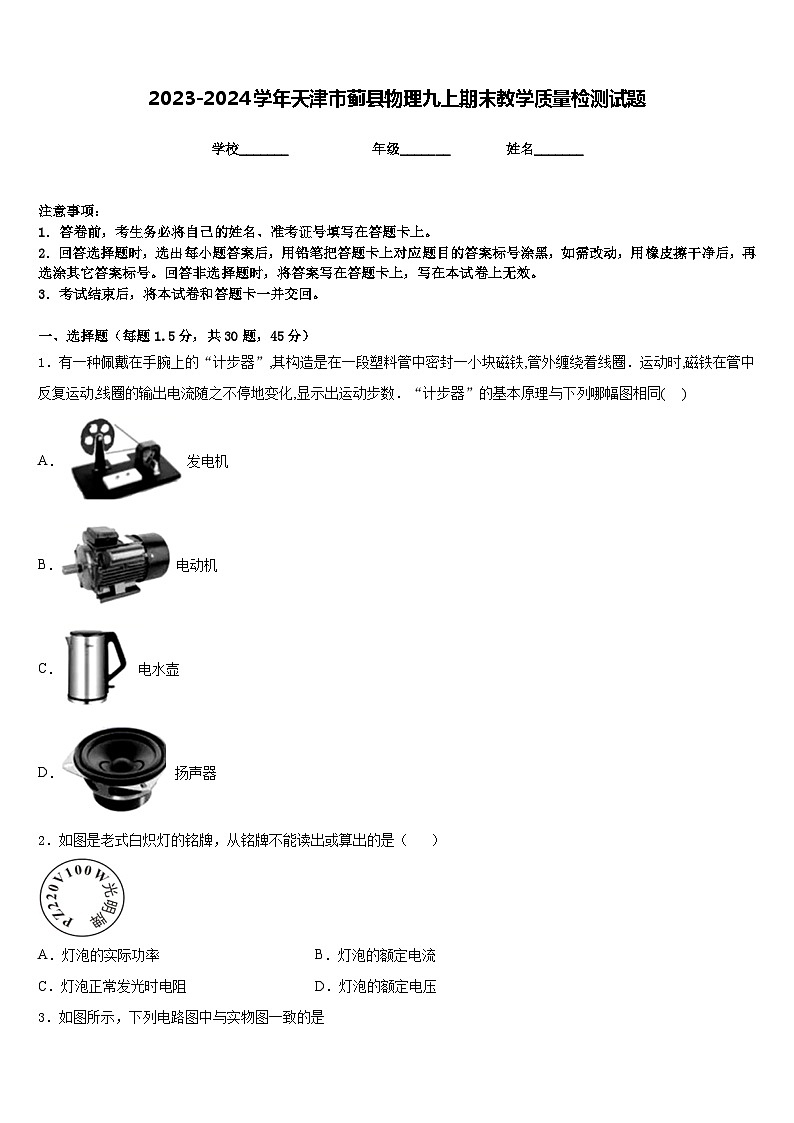

2023-2024学年天津市蓟县物理九上期末教学质量检测试题含答案

这是一份2023-2024学年天津市蓟县物理九上期末教学质量检测试题含答案，共15页。试卷主要包含了下列事例中，利用大气压作用的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈．运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数．“计步器”的基本原理与下列哪幅图相同( )
A．发电机
B．电动机
C．电水壶
D．扬声器
2．如图是老式白炽灯的铭牌，从铭牌不能读出或算出的是（ ）
A．灯泡的实际功率B．灯泡的额定电流
C．灯泡正常发光时电阻D．灯泡的额定电压

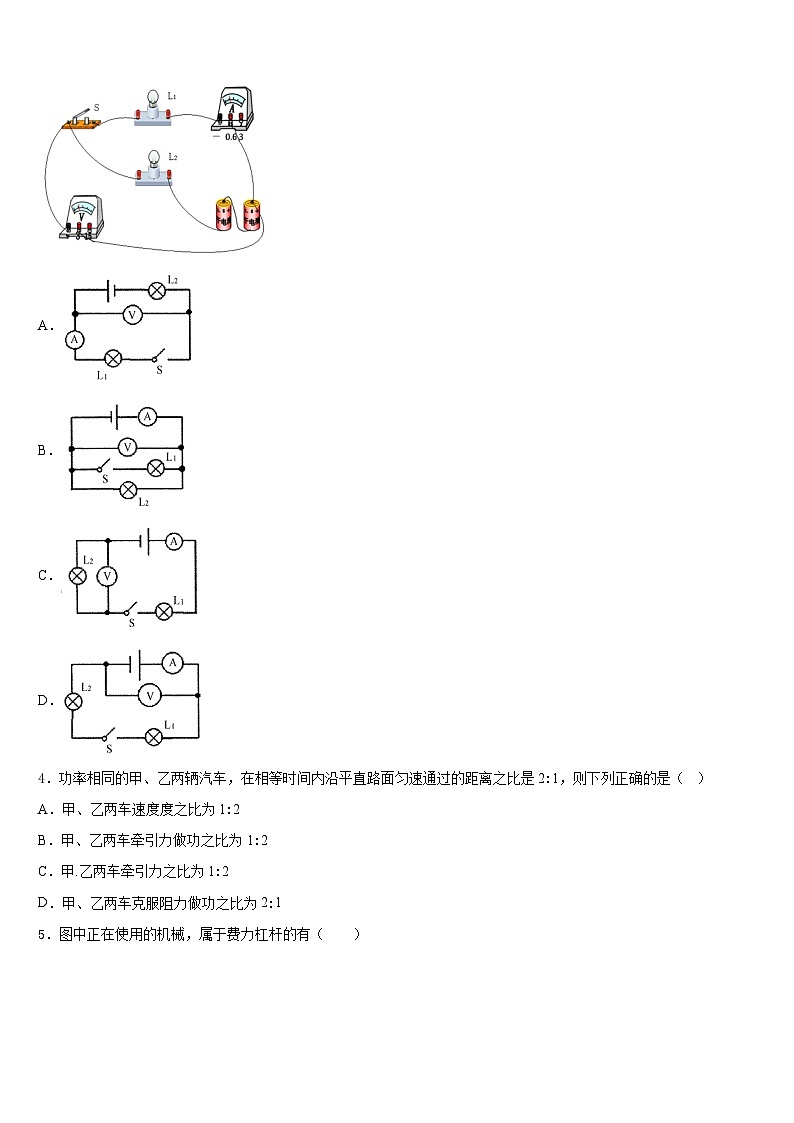

3．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．
4．功率相同的甲、乙两辆汽车，在相等时间内沿平直路面匀速通过的距离之比是2:1，则下列正确的是（ ）
A．甲、乙两车速度度之比为1:2
B．甲、乙两车牵引力做功之比为1:2
C．甲.乙两车牵引力之比为1:2
D．甲、乙两车克服阻力做功之比为2:1
5．图中正在使用的机械，属于费力杠杆的有（ ）
A．①③B．②③C．①④D．②④
6．下列事例中，利用大气压作用的是( )
A．水往低处流B．医生用针筒把药水推入病人肌肉中
C．用吸管吸饮料D．深水潜水员要穿特制的抗压潜水服
7．汽油机的一个工作循环由四个冲程组成，机械能转化为内能的是下列图中的（ ）
A．B．
C．D．
8．如图用大小相等的拉力F，沿不同的方向拉同一物体运动相同的路程s，则下列判断正确的是
A．甲图中的拉力F做功最快
B．乙图中的拉力F做功最慢
C．丙图中的拉力做功最多
D．甲、乙、丙三种情况拉力F做功不相等
9．用弹簧测力计拉着重8N的物体在水平面上以2.5m/s的速度做匀速直线运动，弹簧测力计的示数为2N．当绳子突然断开时，则：（ ）
A．物体速度保持不变，受到的摩擦力等于2NB．物体速度逐渐减小，受到的摩擦力等于2N
C．物体速度逐渐不变，受到的摩擦力等于8ND．物体立即停止，受到的摩擦力为零
10．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
11．某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。光线较暗时，光控开关S3，自动闭合，接通灯泡。如图电路图中符合要求的是
A．B．
C．D．
12．东海温泉是江苏省著名的旅游景点，其中露天温泉是人们特别喜爱的一种休闲方式，下列对于冬季露天温泉的一些描述中正确的是（ ）
A．温泉泳池上方的大量“白气”是汽化形成的
B．雪花飘落到池水中立刻消失，这是升华现象
C．人从温泉池中出来时觉得冷是因为皮肤表面的水蒸发吸热导致的
D．泳池边的树枝上有大量“白霜”是水蒸气凝固形成的
13．洗衣机、电冰箱这些家用电器使用三线插头的目的是
A．插头的造型美观B．节约用电
C．插入插座更稳固D．防止触电
14．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（ ）
A．表a是电压表，表b是电流表
B．使用滑动变阻器的目的是减小实验数据的误差
C．经过实验可以得出结论：电压与电流成正比
D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性
15．下列估测值最接近实际的是（ ）
A．电冰箱的额定电流约5AB．一支粉笔的长度约为40cm
C．正常人的体温38℃D．一个鸡蛋的质量约为50g
16．下列现象中，能说明分子不停的地做无规则运动的是
A．春天，新燕啄泥B．夏天，雷雨交加
C．秋天，菊香满园D．冬天，雪花飘飘
17．如图所示，油罐车尾部总装有一条拖在地上的铁链，这主要是为了（ ）
A．便于摩擦起电B．便于牵引车辆
C．将产生的热量向外传递D．将产生的静电转移到大地
18．如图所示，电源电压为6V且保持不变，电阻R=10Ω，当开关S闭合时，电压表的示数为2V，下列判断正确的是（ ）
A．电阻R两端的电压为2V
B．通过灯泡L的电流为0.2A
C．灯泡L的电阻为5Ω
D．通过电阻R的电流为0.6A
19．下列关于热现象的说法中正确的是（ ）
A．在汽油机的压缩冲程中，内能转化为机械能
B．发生热传递时，热量总是从内能大的物体传递给内能小的物体
C．物体温度升高，质量不变，内能一定增加
D．火箭使用液态氢作燃料，是因为液态氢含有的热量多
20．下列现象中，属于热传递的方法改变物体内能的是（ ）
A．刚从蒸笼里拿出的馒头，放一阵子变凉了
B．冬天天冷，通过搓手发热取暖
C．用锤子敲打石头时，锤子发热
D．给自行车车胎打气，打气筒壁变热了
21．下列科学家中，首先通过实验揭示出电与磁存在联系的是
A．奥斯特B．安培
C．法拉第D．焦耳
22．在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（ ）
A．灯亮，电动机不转，电铃响 B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响 D．灯不亮，电动机不转动，电铃响
23．蓝牙耳机是将“蓝牙技术”应用在免持耳机上，让使用者免除电线的牵绊，自由自在地以各种方式轻松通话．“蓝牙技术”实际上是一种短距离无线通讯技术，“蓝牙”传递信息利用的是（ ）
A．声波B．超声波C．次声波D．电磁波
24． “风力测试仪”的原理如图所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝，闭合开关S，有风时，重物受风力的作用而发生偏转，则下列说法中正确的是
A．风力越大，灯泡越暗
B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关
25．如图是某同学设计的模拟调光灯电路。闭合开关后，未移动回形针之前，发现灯泡不发光，产生这一现象的原因不可能是（ ）
A．铅笔芯被短路B．灯泡被短路
C．铅笔芯的阻值太大D．电源电压太低
26．图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是
A．B．
C．D．
27．如图电路，闭合开关，小灯泡不发光，电流表和电压表均没有示数，则可能出现的故障是
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
28．如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是
A．①是电流表，②和③是电压表
B．①和③是电压表，②是电流表
C．①和②是电流表，③是电压表
D．①②和③都是电流表
29．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是
A．方向向左，逐渐增大B．方向向左，逐渐减小
C．方向向右，逐渐增大D．方向向右，逐渐减小
30．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小
二、填空题（每空1分，共10题，20分）
31．随着科学技术的发展及人民生活水平的提高，手机的使用相当普及。手机电池是充电电池，在给手机电池充电时_____能转化为_____能。若某块手机电池标明电压为3.7v，容量为1150mA·h,它充满电后储存的电能是_____焦耳。
32．海洋中有一种会放电的鱼叫电鳐，它放电时最高电压可高达200V，即为________kV，游近电鳐的鱼会被电死或电晕，因为海水是__________体（导/绝缘）。
33．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）。则拉力的功率是______W，斜面的机械效率是______。
34．在保证图甲所示测电笔中电路接触良好和氖管可视的情况下，安装时_______（选填“能”或“不能”）调换氖管与电阻的位置，图乙和图丙中正确使用测电笔的是图_______，此时_______（选填“有”或“无”）电流流过人体。
35． “水地暖”供热被越来越多的家庭采用．这种取暖方式利用热水在管道循环流动，加热整个地板．地板是以_____的方式向室内供暖的；利用水为媒介是因为水的__________较大．
36．星期天小天在家里正开着空调上网查用电方面的资料．
（1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率_____．
（3）使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电．
37．如图所示的电路，若闭合开关S，则电流表的示数将_____，电路中的总电阻将_____。（选填“变大”、“变小”或“不变”）
38．电能表示测量____的仪表；如图是小明家的电能表，他家允许的用电器总功率最大为____W；他将电视机单独接在该电能表上正常工作15min，电能表上的转盘转过30转，该电视机实际电功率为___W。
39．下表所示是某校教室安装的直饮水机铭牌，请根据铭牌回答下列问题：
（1）不考虑热量损失，冬天该机将满的一壶水从30℃加热至100℃消耗电能_________J，加热时间为_________min。(C水=4.2×103J/kg·℃)
（2）若该机内部温控加热电路如图所示，S0为温控开关，则加热时，开关断开、闭合情况是：S0：_________，S：_________。
40．把一块表面很干净的玻璃板水平地挂在弹簧测力计下（如图a），手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触（图b），并慢慢向上提起弹簧测力计。则两次弹簧测力计的示数Ta_____Tb（选填”＜＝＞”），其原因是_____。
三、实验题（每空1分，共2题，15分）
41．如图所示是探究“物体动能的大小与哪些因素有关”的实验装置，其中甲、乙两次实验将同一个铁球放在同一斜面的不同高度。甲、乙两次实验是探究铁球动能的大小与_____的关系；甲、乙两次实验可以初步得出结论_____，若想使实验效果更为明显，应使用质量_____（选填“大”或“小”）的木块。
42．小明利用实验室中以下器材：新干电池若干节、一个标有“0.3A”字样的小灯泡、一个额定电压是U0的小灯泡、四个定值电阻（5Ω、10Ω、15Ω、20Ω）、标有“20Ω 1A”字样的滑动变阻器R1、最大阻值未知的滑动变阻器R2、电流表、电压表、开关及导线若干，完成了下列电学实验。
（一）探究电流与电阻的关系
（1）如图甲是小明设计的电路，还有两根导线没有接上，请你用笔画线代替导线将电路连接完整。
（__________）
（2）开关闭合前，滑动变阻器的滑片应放到______（选填“A”或“B”）端，闭合开关后，若小明发现电流表和电压表示数都较小，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不发生变化，可能原因是______。
（3）他正确连接电路后，利用这个电路测出的实验数据绘制的I-R图象如图乙中A曲线所示，依据此图象不能得出正确结论。请分析产生这种现象的原因是______。
（4）他改正错误后重新实验，根据实验数据绘制出I-R图象如图乙中B曲线所示，由此得出实验结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成______。
（5）实验中保持电压表的示数为3V不变，为保证四个定值电阻单独接入电路都能完成实验，电源电压的最大值是______V。
（6）实验中至少需要测量三组数据，目的是______（选填“寻找普遍规律”或“减小误差”）。
（二）测量小灯泡的电阻
小明将电路中的定值电阻换成标有“0.3A”的小灯泡，用六节新干电池作为电源进行实验。
（1）正确连接电路，规范操作，闭合开关后，发现小灯泡发出非常明亮的光，下列解决此问题的方法中可行的是______和______
A．适当减少电池节数
B．将滑动变阻器的滑片向另一端移动
C．立即记录数据，然后按正常步骤实验
D．将一个阻值适当的定值电阻串联在电路中
（2）正确处理后，闭合开关，移动滑动变阻器滑片的过程中，小明的眼睛应观察______表的示数，某一时刻，两电表的示数如图丙所示，小灯泡的额定电压是______V，小灯泡正常发光时的电阻约为______Ω。（结果保留1位小数）
（3）小明在不同的电压下测得了三组数据，他______（选填 “可以”或“不可以”）求这三次电阻的平均值作为这次实验的最终结果。
（4）在实验中如果小灯泡灯丝断了，在不烧坏电表的情况下，电流表______示数，电压表______示数。（选填“有”或“没有”）
（三）测量小灯泡的额定功率
小明发现电流表不小心被烧坏，他利用现有器材设计了如图丁所示电路来测量额定电压是U0的小灯泡的额定功率，以下是他的实验过程，请帮他补充完整。
（1）正确连接电路，闭合开关______和______，将滑动变阻器______（选填“R1”或“R2”）的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为______，此时小灯泡正常发光。
（2）只闭合开关S和S2，保持滑动变阻器R1和R2的滑片位置不动，读出电压表的示数为U′。
（3）小灯泡的额定功率P额=______（用字母表示，滑动变阻器R1的最大阻值用R1表示）。
四、计算题（每题10分，共2题，20分）
43．如图甲所示，额定功率为7.2W的小灯泡（灯泡电阻不变）与滑动变阻器串联在电路中，电源电压恒定，当滑片P滑至A端时，小灯泡恰好正常发光．滑动变阻器滑片P从A端移到B端的过程中，小灯泡两端电压U与滑动变阻器接入电路电阻R的关系如图乙所示，求：
（1）电源电压．
（2）小灯泡的电阻；
（3）当滑片P滑至B端时，小灯泡消耗的实际功率．
44．如图甲所示．灯泡L标有“20V 8W”的字样，把它与滑动变阻器R′串联接入电路，电源电压恒为25V，灯泡L的I-U图像如图乙所示．求：
(1)当灯泡L正常发光时，整个电路1min内消耗的电能；
(2)移动滑动变阻器的滑片P，使灯泡L消耗的实际功率为3W，滑动变阻器连入电路的电阻值为多少？滑动变阻器消耗的电功率为多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、A
3、A
4、C
5、A
6、C
7、B
8、A
9、B
10、B
11、D
12、C
13、D
14、D
15、D
16、C
17、D
18、C
19、C
20、A
21、A
22、D
23、D
24、B
25、A
26、D
27、D
28、B
29、D
30、B
二、填空题（每空1分，共10题，20分）
31、电 化学 15318J
32、0.2 导
33、75 66.7%
34、能 丙 有
35、热传递 比热容
36、甲 短路 过大 大地
37、变大 变小
38、电功 2200 200
39、1.764×106 14.7 闭合 闭合
40、＜ 玻璃板和水面接触，玻璃分子和水分子间有引力
三、实验题（每空1分，共2题，15分）
41、速度 质量一定时，物体的速度越大，动能越大 小
42、 A 动变阻器都接在下接线柱了 未保证定值电阻两端电压相同 反比 6 寻找普遍规律 A D 电流 2.5 8.3 不可以 没有 有、S、S1、R1、U0、
四、计算题（每题10分，共2题，20分）
43、 (1) 6V；(2) 10Ω；(3) 0.4W．
44、 (1)600J(2)50Ω；4.5W
型号
JN-2E
额定电压：220V～
额定频率：50Hz
额定输入功率：2kW
额定电流：9.09A
额定压力：600kPa
容量：6kg
防水等级：
IPX4
执行标准：
GB4706.1-1992
GB4706.36-1997
广东顺德爱隆节能设备有限公司
