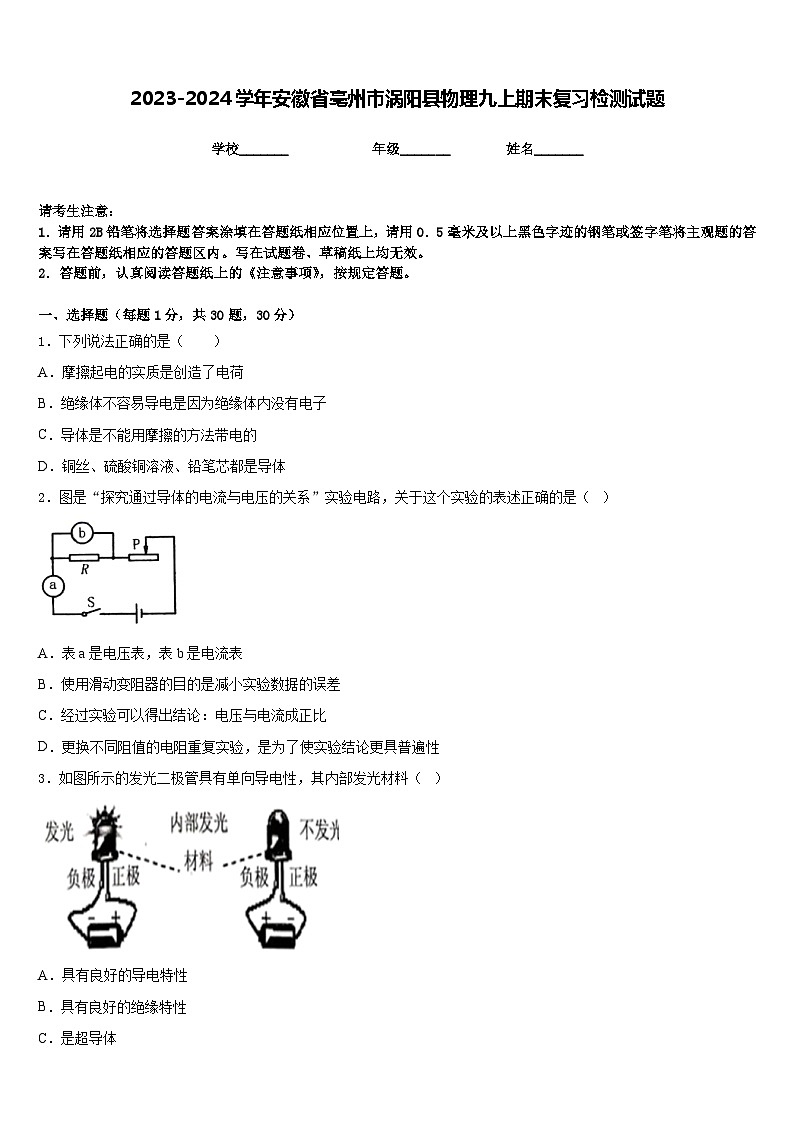

2023-2024学年安徽省亳州市涡阳县物理九上期末复习检测试题含答案

这是一份2023-2024学年安徽省亳州市涡阳县物理九上期末复习检测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．绝缘体不容易导电是因为绝缘体内没有电子
C．导体是不能用摩擦的方法带电的
D．铜丝、硫酸铜溶液、铅笔芯都是导体
2．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（ ）
A．表a是电压表，表b是电流表
B．使用滑动变阻器的目的是减小实验数据的误差
C．经过实验可以得出结论：电压与电流成正比
D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性
3．如图所示的发光二极管具有单向导电性，其内部发光材料（ ）
A．具有良好的导电特性
B．具有良好的绝缘特性
C．是超导体
D．导电性能，随外接电源正、负极的改变而改变

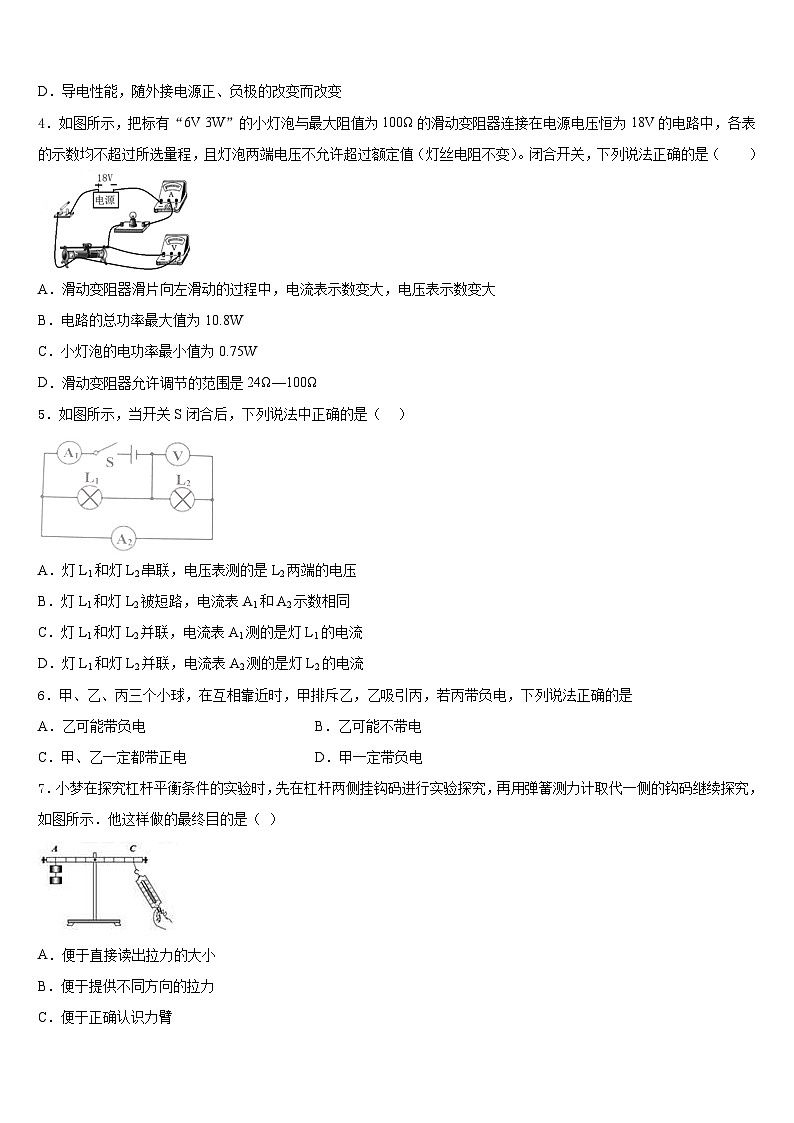

4．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
5．如图所示，当开关S闭合后，下列说法中正确的是（ ）
A．灯L1和灯L2串联，电压表测的是L2两端的电压
B．灯L1和灯L2被短路，电流表A1和A2示数相同
C．灯L1和灯L2并联，电流表A1测的是灯L1的电流
D．灯L1和灯L2并联，电流表A2测的是灯L2的电流
6．甲、乙、丙三个小球，在互相靠近时，甲排斥乙，乙吸引丙，若丙带负电，下列说法正确的是
A．乙可能带负电B．乙可能不带电
C．甲、乙一定都带正电D．甲一定带负电
7．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（ ）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小

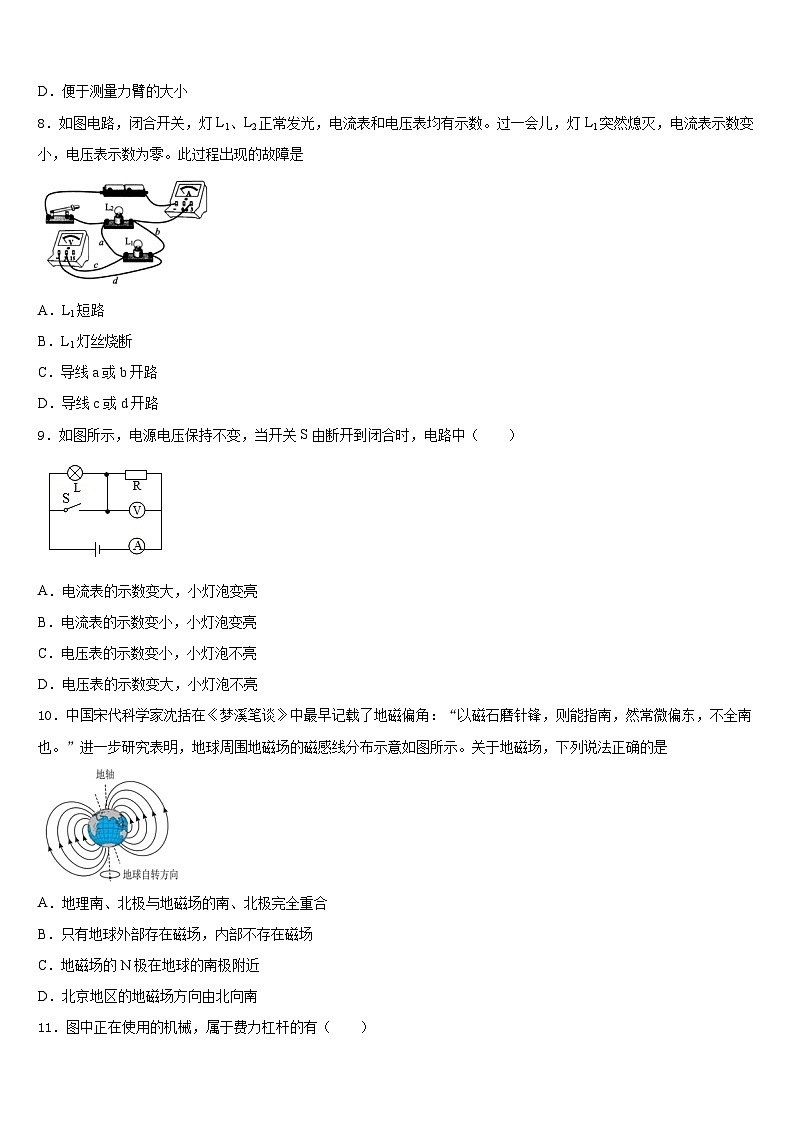

8．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是
A．L1短路
B．L1灯丝烧断
C．导线a或b开路
D．导线c或d开路
9．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（ ）
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
10．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是
A．地理南、北极与地磁场的南、北极完全重合
B．只有地球外部存在磁场，内部不存在磁场
C．地磁场的N极在地球的南极附近
D．北京地区的地磁场方向由北向南
11．图中正在使用的机械，属于费力杠杆的有（ ）
A．①③B．②③C．①④D．②④
12．甲乙丙三灯上分标别有“110V，40W”、“220V，40W”、“36V，40W”，让他们正常工作，则最亮的是（ ）
A．甲灯B．乙灯C．丙灯D．一样亮
二、填空题（每题5分，共4题，20分）
13．如图所示，根据通电螺线管两端的磁极，判定电源的左侧为__________极．
14．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω
15．分别标有“220V 20W”和“220V 100W”的甲、乙两只白炽灯泡，串联在家庭电路中，较亮的是_____。某定值电阻两端的电压由6V变为10V时，通过该电阻的电流增大了，则该该电阻消耗的功率变化了______W。
16．郑铁2019年12月1日正式通车，方便了人们的出行。列车用大功率的电动机提供动力，速度可达300km/h以上。进站前停止供电列车仍能继续前行是由于________，刹车过程是通过________的方式________（填“增大”或“减小”）了它的内能。
三、实验题（共12分）
17．（4分）小刚和小军在探究“电流与电压和电阻的关系”实验中：
表一：
表二：
（1）小刚探究“电压与电流的关系”，所测的数据如表一所示：
由表一数据可得：在____一定时，导体中的电流与导体两端的电压成 ____比；
（2）小军探究“电流与电阻的关系”，所测的数据如表二所示：
①请依据表格和电路图（如图所示）分析，将AB间电阻由5Ω 换成10Ω，闭合开关进行实验时，应向 ____（选填“左”或“右”）移动滑片P，使电压表的示数保持___V不变；
②结论：在 _______一定时，导体中的电流与导体的电阻成________比。
18．（4分）如图所示，在“探究什么情况下磁可以生电”的实验中，老师在蹄形磁体的磁场中放置一根导线，导线的两端跟灵敏电流表连接，并组成闭合回路。然后，
（1）老师让学生观察灵敏电流表指针，会发现______ 。产生这种现象的原因可能是：_______（排除电路故障因素）。
（2）小明建议换个强磁体试试，老师就把两个蹄形磁体并在一起，取代了原来的磁体。在更换磁体时，几个细心的同学叫道：“指针动了！”经反复操作，发现磁体运动时，电流表指针确实动了，但断开电路，指针却始终不动，而且在磁体不动，磁场中一部分导线在磁场中做切割磁感线运动时，也会产生类似情况。如上现象可以说明：_______时，导体中就 __________。
19．（4分）如图所示是探究通电直导线周围磁场的实验装置。
（1）小磁放置在桌面上静止时，将直导线沿___________（东西/南北/任意）方向放置在小磁针正上方，实验时效果更明显。
（2）当开关闭合时，导线下方的小磁针会发生偏转，说明___________。此时若移去小磁针，上述结论是否成立？________（是/否）。实验中小磁针的作用是______________。
（3）仅将电源正负极对调，小磁针偏转方向发生改变，这表明通电直导线周围磁场的方向与______有关。
四、作图题（共16分）
20．（8分）小明同学在实验时想设计这样一个电路：一个开关控制两盏灯，且其中一盏灯坏了，另一盏灯不受影响，请你在下面方框中帮小明设计一个符合要求的电路图。
（____）
21．（8分）根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．
五、计算题（共22分）
22．（10分）如图所示电路，电源电压保持不变，定值电阻R1=20Ω，R2=10Ω，R是滑动变阻器．当滑动变阻器滑片P移动到最右端，开关S1闭合，开关S2断开时，电流表的示数为0.4A；当滑动变阻器滑片P移动到中点时，开关S1闭合S2断开时，电压表的示数为U1，保持滑动变阻器滑片P位置不变，开关S2闭合S1断开时，电压表的示数为U2，且U1:U2=2:3，求：
（1）电源电压；
（2）滑动变阻器的最大阻值；
（3）整个电路消耗的电功率最小值
23．（12分）小明家电热水器铭牌标识为“220V1000W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表的转盘转了225转，电能表规格如图所示。问：
（1）“220V1000W”新热水器电热丝的电阻值是多少；
（2）小明测得该电热水器的实际电功率是多少；
（3）该电热水器氧化电热丝的实际电阻值是多少（计算结果只保留整数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、C
5、D
6、C
7、C
8、C
9、D
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、正
14、1.5 0.3 12 10
15、甲灯
16、列车具有惯性 做功 增大
三、实验题（共12分）
17、电阻 正 右 2 电压 反
18、指针没有偏转（或指针不动） 没有电流 闭合电路的一部分导体在磁场中做切割磁感线运动 产生电流
19、南北 通电导线周围存在磁场 是 显示电磁场的存在 电流方向
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V
(2)20Ω
(3)0.9W
23、 (1)48.4Ω；(2)900W；(3)54Ω。
R=10Ω
U/V
1.5
2
2.5
I/A
0.15
0.2
0.25
U=2V
R/V
5
10
20
I/A
0.4
0.2
0.1
