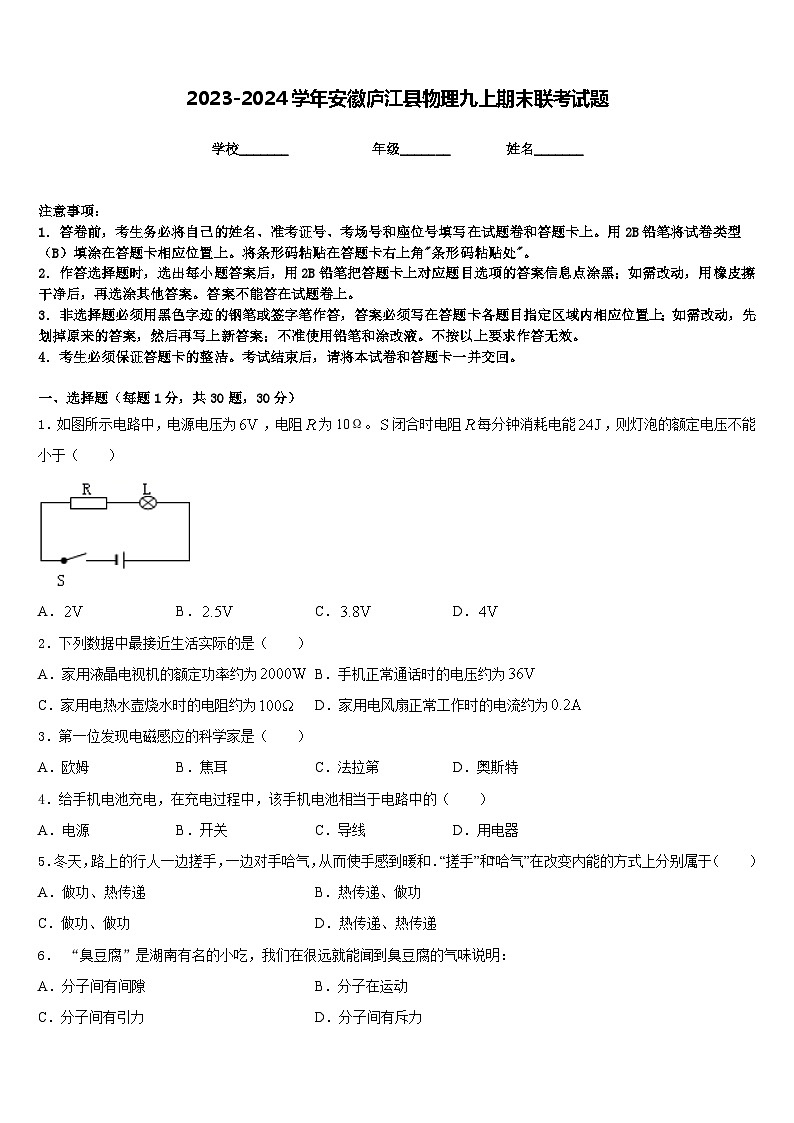

2023-2024学年安徽庐江县物理九上期末联考试题含答案

这是一份2023-2024学年安徽庐江县物理九上期末联考试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，电源电压为，电阻为10Ω。闭合时电阻每分钟消耗电能，则灯泡的额定电压不能小于（ ）
A．B．C．D．
2．下列数据中最接近生活实际的是（ ）
A．家用液晶电视机的额定功率约为B．手机正常通话时的电压约为
C．家用电热水壶烧水时的电阻约为D．家用电风扇正常工作时的电流约为
3．第一位发现电磁感应的科学家是（ ）
A．欧姆B．焦耳C．法拉第D．奥斯特
4．给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
5．冬天，路上的行人一边搓手，一边对手哈气，从而使手感到暖和．“搓手”和“哈气”在改变内能的方式上分别属于（ ）
A．做功、热传递B．热传递、做功
C．做功、做功D．热传递、热传递
6． “臭豆腐”是湖南有名的小吃，我们在很远就能闻到臭豆腐的气味说明：
A．分子间有间隙B．分子在运动
C．分子间有引力D．分子间有斥力

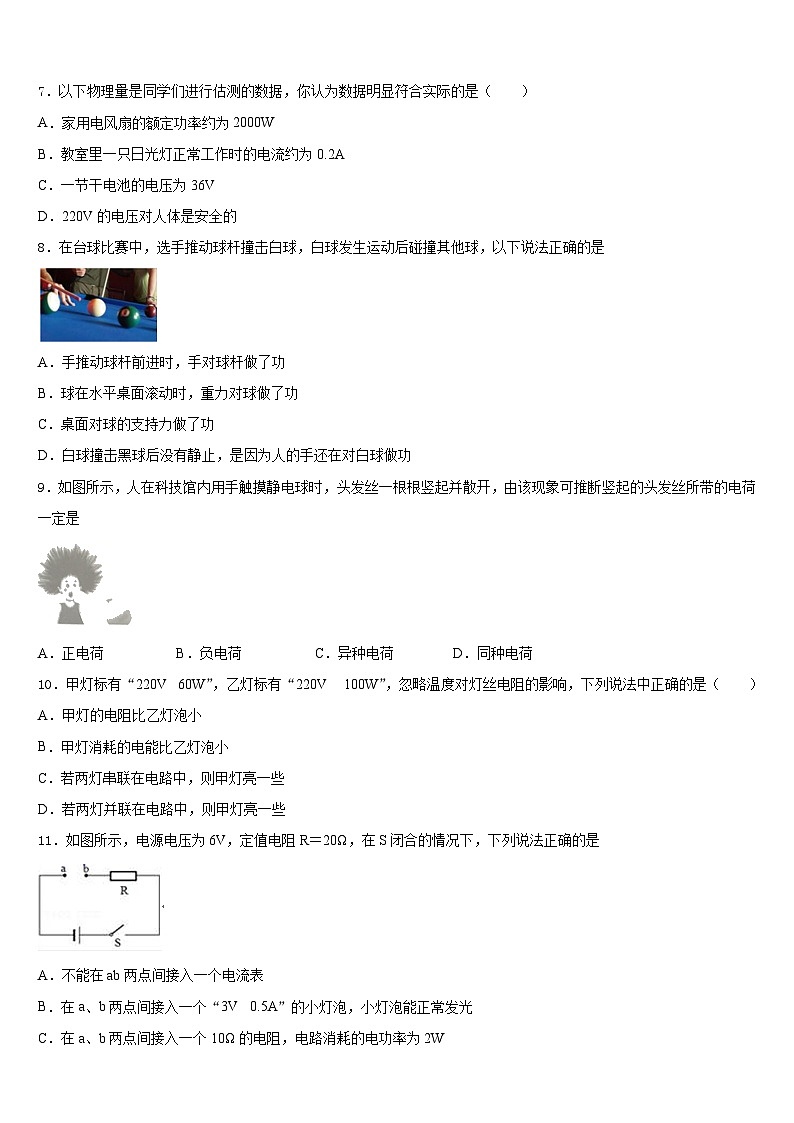

7．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是（ ）
A．家用电风扇的额定功率约为2000W
B．教室里一只日光灯正常工作时的电流约为0.2A
C．一节干电池的电压为36V
D．220V的电压对人体是安全的
8．在台球比赛中，选手推动球杆撞击白球，白球发生运动后碰撞其他球，以下说法正确的是
A．手推动球杆前进时，手对球杆做了功
B．球在水平桌面滚动时，重力对球做了功
C．桌面对球的支持力做了功
D．白球撞击黑球后没有静止，是因为人的手还在对白球做功
9．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是
A．正电荷B．负电荷C．异种电荷D．同种电荷
10．甲灯标有“220V 60W”，乙灯标有“220V 100W”，忽略温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．甲灯的电阻比乙灯泡小
B．甲灯消耗的电能比乙灯泡小
C．若两灯串联在电路中，则甲灯亮一些
D．若两灯并联在电路中，则甲灯亮一些
11．如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是
A．不能在ab两点间接入一个电流表
B．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
D．在a、b两点间接入一个合适的电压表时，电压表有明显示数

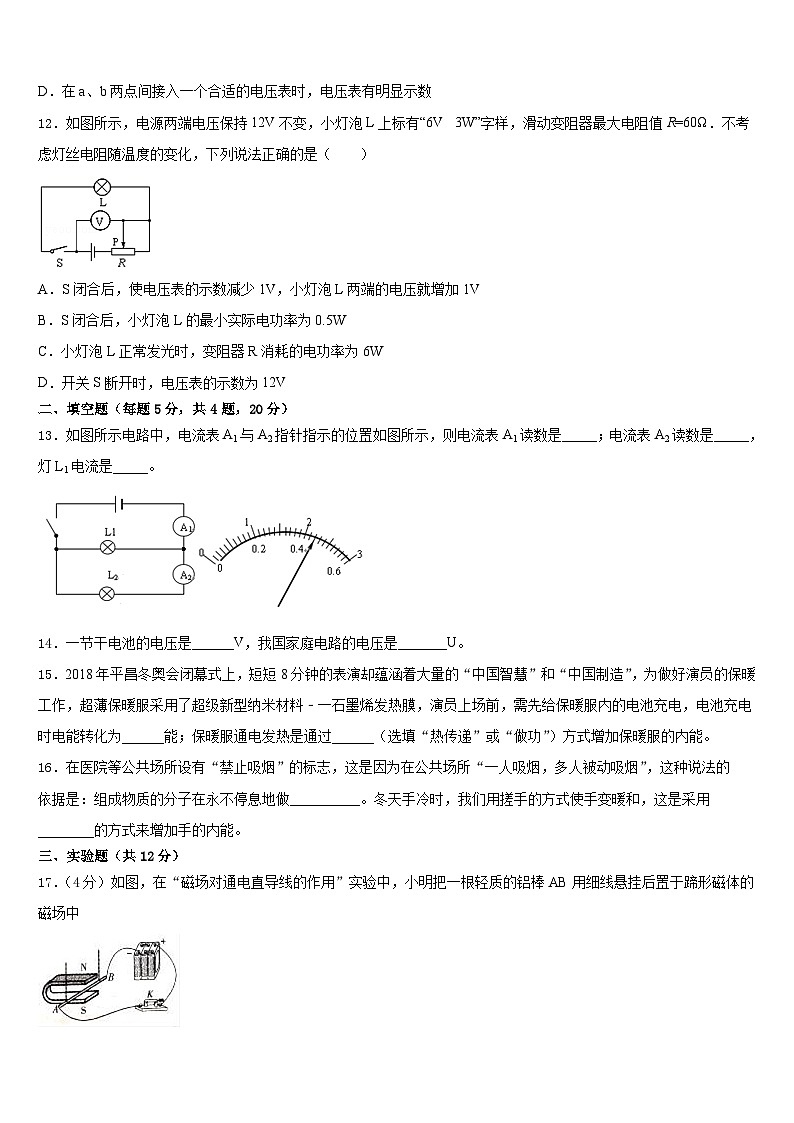

12．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V
B．S闭合后，小灯泡L的最小实际电功率为0.5W
C．小灯泡L正常发光时，变阻器R消耗的电功率为6W
D．开关S断开时，电压表的示数为12V
二、填空题（每题5分，共4题，20分）
13．如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是_____；电流表A2读数是_____，灯L1电流是_____。
14．一节干电池的电压是______V，我国家庭电路的电压是_______U。
15．2018年平昌冬奥会闭幕式上，短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”，为做好演员的保暖工作，超薄保暖服采用了超级新型纳米材料﹣一石墨烯发热膜，演员上场前，需先给保暖服内的电池充电，电池充电时电能转化为______能；保暖服通电发热是通过______（选填“热传递”或“做功”）方式增加保暖服的内能。
16．在医院等公共场所设有“禁止吸烟”的标志，这是因为在公共场所“一人吸烟，多人被动吸烟”，这种说法的依据是：组成物质的分子在永不停息地做__________。冬天手冷时，我们用搓手的方式使手变暖和，这是采用________的方式来增加手的内能。
三、实验题（共12分）
17．（4分）如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中
（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．
（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．
（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．
添加器材：_____
简要做法：_____
18．（4分）小萱为测量额定电压为2.5V小灯泡的额定功率，连接了如图甲所示的部分电路．请按要求完成下列问题：
（1）请添加一条导线将图甲中的实物图连接完整．
（____）
（2）在连接电路时，开关应处于____状态．连好电路后开始实验，闭合开关前，滑动变阻器的滑片P应置于_____端（选填“A”或“B”）．
（3）闭合开关后，他发现小灯泡不发光，电流表无示数，电压表有示数，则可能是（____）
A．滑动变阻器发生断路 B．小灯泡发生断路
C．小灯泡发生了短路 D．滑动变阻器发生短路
（4）实验过程中，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，电流表的示数为____A，则小灯泡的额定功率P = ___W．此时小灯泡的电阻R =____Ω（保留一位小数）．
（5）小萱还记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图像，则图中图像能正确反映上述关系的是（____）
19．（4分）小明研学旅行到某灯泡厂参观，看到车间正在生产标有“4.5V 2.8W”字样的灯泡技术员告诉小明，实际生产出的灯泡在4.5V额定电压下工作时，电功率不会都恰好是2.8W，只要在的范围内，就是合格产品。技术员随机抽取一只灯泡，请小明检测是否合格。

(1)实验器材如图甲所示，请用笔画线代替导线连接图甲所示实物电路。要求：滑动变阻器的滑片P向A端移动时灯泡变亮。
（____________）
(2)连接电路时，开关应处于____(选填“断开”或“闭合”)状态。
(3)实际连接电路时，小明把电流表与电压表的位置互换了，闭合开关S后出现的现象是（_______）
A．电流表烧坏 B．电压表烧坏
C．灯泡烧坏 D．灯泡不亮
(4)排除故障后，移动滑片P，灯泡由暗变亮，此过程中小明记录了三组电压表和电流表示数。请根据图乙、丙所示，将第3组的数据填入表格。
(5)该灯泡在4.5V电压下，电功率是_____W，该产品_____(选填“合格”或“不合格”)
(6)此实验还可得出，当通过灯泡的电流变大、灯丝温度升高时，灯泡的灯丝电阻____(选填“变小”“不变”或“变大”)
四、作图题（共16分）
20．（8分）用笔画线表示导线，将图中的电灯（规格“220V 40W”）、开关（开关控制两盏灯）和插座（插座单独使用）接入家庭电路中。
（______）
21．（8分）（1）如图所示的实物电路，请你在下边的虚框内画出对应的电路图；
（__________）
（2）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
（___________）
五、计算题（共22分）
22．（10分）合理分类和利用垃圾可以保护环境、变废为宝。在一定条件下，1t分类后的垃圾能“榨”出140kg 燃料油，若燃料油的热值为 4.0×107J/kg：
(1)则1t 垃圾“榨”出的燃料油完全燃烧能释放多少热量？
(2)在一个标准大气压下，这些热量的 30%被5×103kg 初温是 30℃的水吸收，则水温能升高多少℃？[c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3]
23．（12分）扬扬同学家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝，使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示，求：
（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、D
5、A
6、B
7、B
8、A
9、D
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、2.2A 0.44A 1.76A
14、1.5 220
15、化学 做功
16、无规则运动 做功
三、实验题（共12分）
17、力 电动机 右 磁场 滑动变阻器 将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度
18、 断开 A B 0.3 0.75 8.3 C
19、 断开 D 4.5 0.6 2.7 合格 变大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5.6×109J；(2)70℃
23、 (1)220Ω；(2)8A；(3)70.7％
序号
电压表示数U/V
电流表示数I/A
1
1.5
0.3
2
3.0
0.5
3
_____
____
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
1980W
水箱容量
50L
设定温度
40℃
