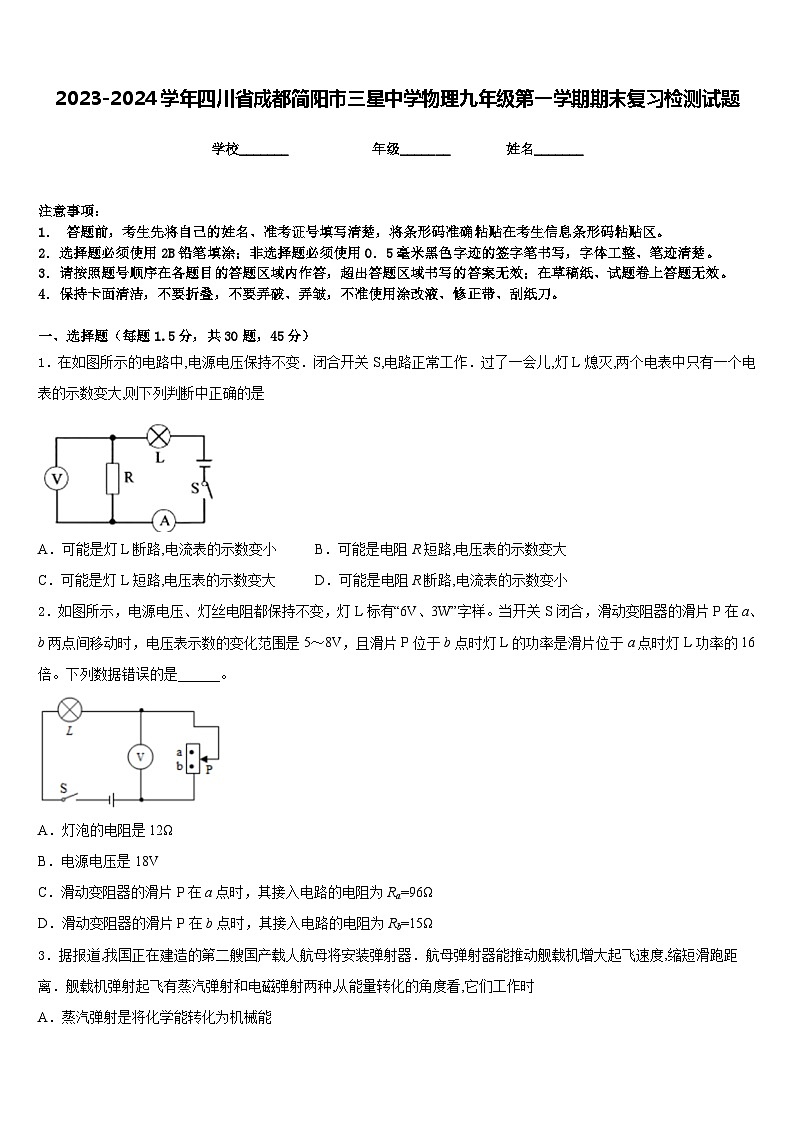

2023-2024学年四川省成都简阳市三星中学物理九年级第一学期期末复习检测试题含答案
展开
这是一份2023-2024学年四川省成都简阳市三星中学物理九年级第一学期期末复习检测试题含答案，共15页。试卷主要包含了下列说法中，符合生活实际的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．在如图所示的电路中,电源电压保持不变．闭合开关S,电路正常工作．过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是
A．可能是灯L断路,电流表的示数变小B．可能是电阻R短路,电压表的示数变大
C．可能是灯L短路,电压表的示数变大D．可能是电阻R断路,电流表的示数变小
2．如图所示，电源电压、灯丝电阻都保持不变，灯L标有“6V、3W”字样。当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍。下列数据错误的是______。
A．灯泡的电阻是12Ω
B．电源电压是18V
C．滑动变阻器的滑片P在a点时，其接入电路的电阻为Ra=96Ω
D．滑动变阻器的滑片P在b点时，其接入电路的电阻为Rb=15Ω
3．据报道,我国正在建造的第二艘国产载人航母将安装弹射器．航母弹射器能推动舰载机增大起飞速度,缩短滑跑距离．舰载机弹射起飞有蒸汽弹射和电磁弹射两种,从能量转化的角度看,它们工作时
A．蒸汽弹射是将化学能转化为机械能

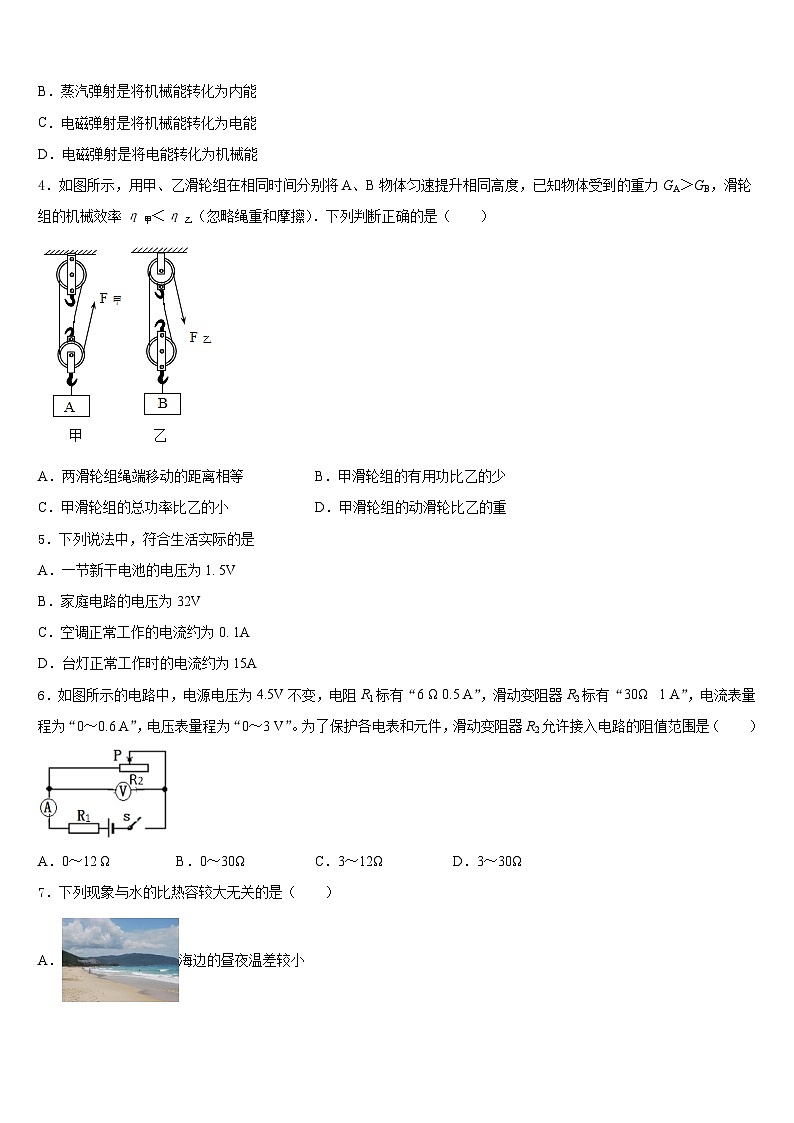

B．蒸汽弹射是将机械能转化为内能
C．电磁弹射是将机械能转化为电能
D．电磁弹射是将电能转化为机械能
4．如图所示，用甲、乙滑轮组在相同时间分别将A、B物体匀速提升相同高度，已知物体受到的重力GA＞GB，滑轮组的机械效率η甲＜η乙（忽略绳重和摩擦）．下列判断正确的是（ ）
A．两滑轮组绳端移动的距离相等B．甲滑轮组的有用功比乙的少
C．甲滑轮组的总功率比乙的小D．甲滑轮组的动滑轮比乙的重
5．下列说法中，符合生活实际的是
A．一节新干电池的电压为1. 5V
B．家庭电路的电压为32V
C．空调正常工作的电流约为0. 1A
D．台灯正常工作时的电流约为15A
6．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（ ）
A．0～12 ΩB．0～30ΩC．3～12ΩD．3～30Ω
7．下列现象与水的比热容较大无关的是（ ）
A．海边的昼夜温差较小

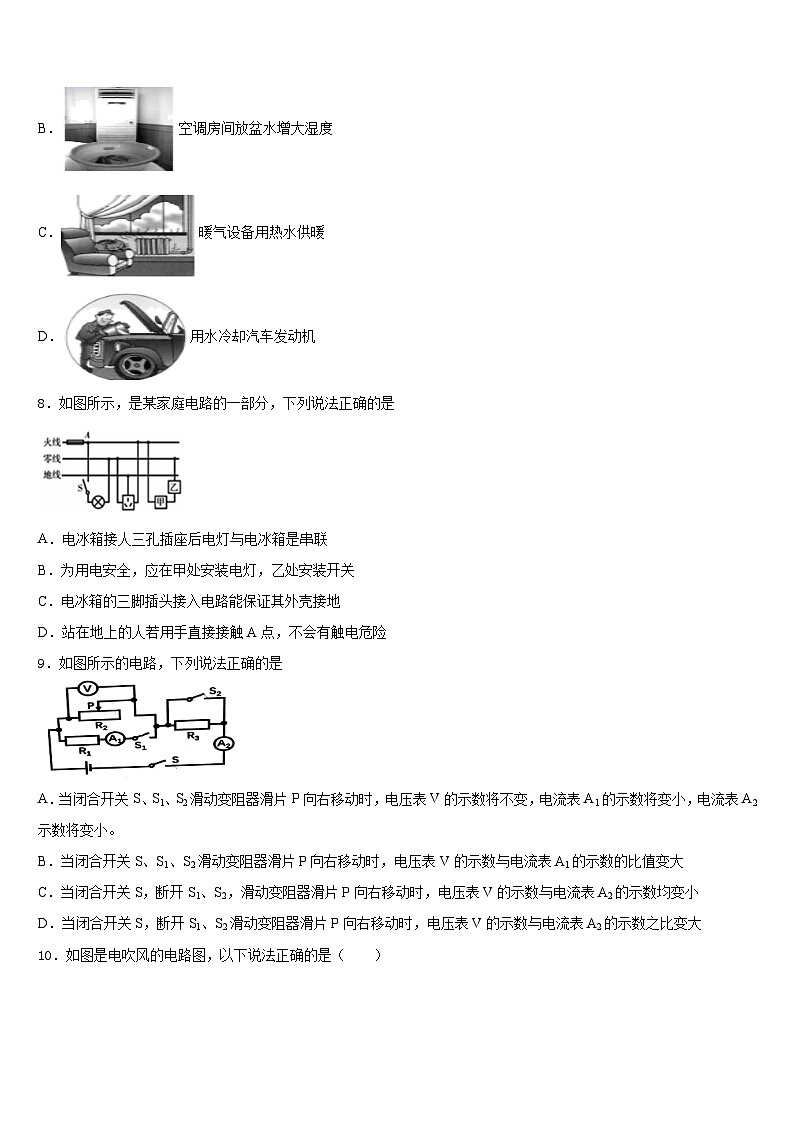

B．空调房间放盆水增大湿度
C．暖气设备用热水供暖
D．用水冷却汽车发动机
8．如图所示，是某家庭电路的一部分，下列说法正确的是
A．电冰箱接人三孔插座后电灯与电冰箱是串联
B．为用电安全，应在甲处安装电灯，乙处安装开关
C．电冰箱的三脚插头接入电路能保证其外壳接地
D．站在地上的人若用手直接接触A点，不会有触电危险
9．如图所示的电路，下列说法正确的是
A．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数将不变，电流表A1的示数将变小，电流表A2示数将变小。
B．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A1的示数的比值变大
C．当闭合开关S，断开S1、S2，滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数均变小
D．当闭合开关S，断开S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数之比变大
10．如图是电吹风的电路图，以下说法正确的是（ ）
A．当选择开关位于时，电吹风吹冷风
B．当选择开关位于时，电吹风吹热风
C．吹热风时，电动机与电热丝是串联的
D．当选择开关位于时，电吹风总功率最大
11．关于分子和物体内能，下列说法正确的是（ ）
A．杯子里的水可以任意倒出说明水分子间没有引力
B．把0℃的冰块加热熔化成0℃的水，其内能不变
C．固体间能扩散，表明固体物质分子是运动的
D．用力搓手，手发热是通过热传递增加手的内能
12．小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表与电流表示数的比值不变
13．如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是
A．不能在ab两点间接入一个电流表
B．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
C．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W
D．在a、b两点间接入一个合适的电压表时，电压表有明显示数
14．有四位同学分别将线圈、小灯泡、微型直流电动机、电阻与一节干电池串联，制成通断路检测器，用它检查导线内部是导通还是断开，如图所示。使用时将P、Q接在待测导线两端，你认为不能直接反映检测结果的是
A．
B．
C．
D．
15．下列体育用品中通常情况下属于导体的是
A．足球B．篮球
C．铅球D．乒乓球
16．一台“220V、60W”的电扇，一只“220V、60W”的白炽灯，一只“220V、60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们消耗的电能
A．电扇最多B．白炽灯最多C．电热器最多D．都一样多
17．细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。因此，结合电路知识，在采用该电流表时，推测正确的是
A．该电流表的量程为0～75mA
B．该电流表可以直接接在电源两极之间
C．该电流表可以测量大小为0.2A的电流
D．该电流表的电流应该从“-”接线柱流入
18．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
19．如图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．木材、橡皮B．石墨、金属
C．木材、金属D．石墨、橡皮
20．下图中，符合安全用电原则的是（ ）
A．甲图建筑物上的避雷针B．乙图同一插座上同时使用几个大功率用电器
C．丙图电视天线与电线接触D．丁图白炽灯的安装
21．用毛皮摩擦过的塑料尺能吸引纸屑，此现象说明（ ）
A．物质是由分子组成的B．带电体能吸引轻小物体
C．分子是带电的粒子D．分子间存在着吸引力
22．如图所示的电路中，电源电压不变，闭合电键s后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是
A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路
23．如图所示，为某同学探究通电螺线管磁性强弱的实验图。下列说法中正确的是( )
A．通电螺线管上端为S极 B．闭合开关，弹簧测力计示数变大
C．电流表示数变大时，弹簧测力计示数变小D．调换磁铁的N、S极，弹簧测力计示数不变
24．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为( )
A．4.5V
B．5.5V
C．3V
D．2V
25．如图所示的电路中，电源电压恒定团合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是
A．电流表A1示数变大，电压表V示数变小．
B．电流表A2示数变大，电压表V示数不变
C．电压表V示数与电流表A1示数的比值变大
D．电压表V示数与电流表A2示数的比值不变
26．电动自行车两刹车手柄中各有一只开关S1和S1．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（ ）
A．B．C．D．
27．如图所示，关于汽油机的四冲程，下面的说法正确的是（ ）
A．甲图中机械能转化为内能B．乙图中内能转化为机械能
C．丙图是压缩冲程D．丁图是靠飞轮的惯性完成的
28．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
29．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
30．如图，用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象，其中a、c质量相同，下列对图象的分析正确的是（ ）
A．时间内物质a的温度不变，内能不变
B．如果a、b是同种物质，b的质量大于a的质量
C．温度从T1升高到T2时，a物质吸收的热量比b多
D．b的比热容大于c的比热容
二、填空题（每空1分，共10题，20分）
31．如图甲所示的电路，电源电压保持不变，将滑动变阻器R＇的滑片由最右端向左移动，直至灯泡正常工作，记录了电压表和电流表的示数，并绘制了如图乙的I—U关系图像，已知灯泡L的额定电压为2.5V。则电源电压为_______V，灯泡的额定功率为_______W，当小灯泡的实际功率与滑动变阻器消耗的功率相等时，电路的总功率为_______W。
32．将标有“6V 3W” 的灯泡接在3 V的电路中，灯泡实际的电功率是___ W. 若将其接入9V的电路中并使它正常发光，则应_____ 联一个阻值为_______Ω的电阻。(忽略温度对灯泡电阻的影响)
33．若氧气瓶的容积为 0.01m1，瓶内氧气的密度为 2.5kg/m1，本次输氧用去了0.005kg 氧气，则瓶内剩余氧气的密度为______kg/m1．
34．物理学规定_____电荷定向移动的方向为电流方向．
35．小明家的电能表如图所示，此时电能表的示数为_______kW•h，小明家允许同时工作的用电器的总功率不能超过_______W；小明让家中一“220V 1000W”的电饭煲单独工作2min，测得电能表的转盘转了27r，则小明家的实际电压为_______V。
36．将电阻R1、R2按如图甲、乙两种方式连接在电源电压均为U的电路中，图甲中R1消耗的功率为9W，图乙中R1消耗的功率为16W，则甲、乙两图中R1两端的电压之比是____，R1、R2电阻之比是____．
37．如图为小明家中使用的具有加热和保溫功能的电的电路图，闭合开关S1．当开关S2_____（选填“断开”或“闭合）时，电路处于保温状态；若电热器处于加热状态时消耗的功率为1100W，则R1＝_____欧．
38．嫦娥四号探测器到达月球表面后，展开太阳能电池帆板，对着太阳方向，太阳能帆板工作时，将_____能转化为_____能。
39．如图所示是一种自动测定油箱内油量多少的装置．R1是滑动变阻器，它的金属滑片是杠杆的一端，油量表是由_____表改装而成的，通过油量表指针所指的刻度，就能知道油箱内油量的多少．油量増加时，油量表读数_____．
40．滑动变阻器是通过改变连入电路中电阻丝的_____来改变电阻的；如图为连入某电路的滑动变阻器，其铭牌标有“20Ω 2A”的字样，当滑片滑到最右端时，连入电路中的电阻大小为______。
三、实验题（每空1分，共2题，15分）
41． “伏安法测电阻”的实验中，小光同学连接了如图所示的电路。
（1）在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器，将会出现什么情况？____________。
（2）请检查电路，将连接错误的导线打上“×”，并按正确的方法连接。
（_____）
（3）纠正错误后，闭合开关，测得几组数据如下表。
其中，第二次实验时电流表示数如图所示，电流表的示数为___A。待测电阻阻值为_____Ω。
（4）接下来将定值电阻换成标有“2.5V”字样的小灯泡接入电路，闭合开关后，调节滑动变阻器的滑片，分别测出几组数据，记录在表格中。
小灯炮正常工作时的电阻为_______Ω。
（5）小光从数据中发现，灯泡的电阻是_______（选填“变化”或“不变”）的，你认为影响其变化的主要因素是：____________。
42．小华用如图甲所示电路测量小灯泡的额定功率。小灯泡上标有“3.8V”的字样，额定功率约1W，滑动变阻器的规格是“20Ω 1A”，电源电压恒为6V。
（1）帮小华在图甲上补画导线，使其成为完整的实验电路，要求：滑动变阻器的滑片向右滑动时，灯泡变亮。
（____）
（2）在实验中，小华不慎将电流表和电压表的位置接反了，则合上开关后看到的现象可能是_____（填写序号）。
A．只有电流表有示数，灯不亮 B．两电表均有示数，灯亮
C．只有电压表有示数，灯不亮 D．只有电流表有示数，灯亮
（3）排除故障后，小华闭合开关并调节滑动变阻器的滑片，当灯正常发光时，电流表的示数如图乙所示，该电流值为_____A，测出小灯泡的额定功率为_____W。
（4）小华刚准备拆除电路结束实验时，同组的小红提出，在调节滑片使灯正常发光时，电压表的示数很难准确达到3.8V，可能因此造成一定的测量误差，她认为可以在小华第③步实验的基础上，对电路稍作改动，能提高测量数据的精确度。
请帮小红补全测量步骤（补全步骤时必须准确阐述接法和操作要点）：
a．断开开关，_____；
b．闭合开关，_____，并读出此时电流表的示数；
c．计算出灯的额定功率。
四、计算题（每题10分，共2题，20分）
43．某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？
44．在烧杯中装入0.5kg水，水温为20℃.用酒精灯加热，使水温升高到70℃.求：
（1）水吸收的热量；
（2）最少消耗多少酒精。（c水=4.2×103J/（kg.℃），q酒精=3×107J/kg）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、D
4、D
5、A
6、C
7、B
8、C
9、D
10、D
11、C
12、D
13、D
14、D
15、C
16、D
17、A
18、B
19、B
20、A
21、B
22、A
23、C
24、A
25、B
26、A
27、A
28、C
29、B
30、B
二、填空题（每空1分，共10题，20分）
31、3 0.625 0.6
32、0.75 串 6
33、2
34、正
35、2019.3 4400 198
36、3:4 3:1
37、断开 44
38、太阳 电
39、电流 变大
40、长度 20
三、实验题（每空1分，共2题，15分）
41、电流表示数不变 0.14 15 10 变化 灯丝电阻随温度的变化而变化
42、．将电压表并联在滑动变阻器的两端，电压表换用较小量程b．调节滑动变阻器，使电压表的示数为2.2V。
四、计算题（每题10分，共2题，20分）
43、8.33Ω
44、（1）1.05×105J；（2）0.0035kg
实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.18
电阻/Ω
实验次数
1
2
3
电压/V
2.0
2.5
2.8
电流/A
0.22
0.25
0.26
电阻/Ω
