2023-2024学年四川省乐山外国语学校九上物理期末质量跟踪监视试题含答案

这是一份2023-2024学年四川省乐山外国语学校九上物理期末质量跟踪监视试题含答案，共9页。试卷主要包含了现有两个定值电阻R1和R2等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，两只相同的灯泡、在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，且电压表显示电源电压，电流表的示数为零。若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是
A．灯短路B．灯短路
C．灯丝断了D．灯丝断了
2．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（ ）
A．通过电阻R的电流是0.6 A
B．电阻R两端的电压是2 V
C．通过灯泡L的电流是0.2 A
D．电路消耗的总功率为2.4 W

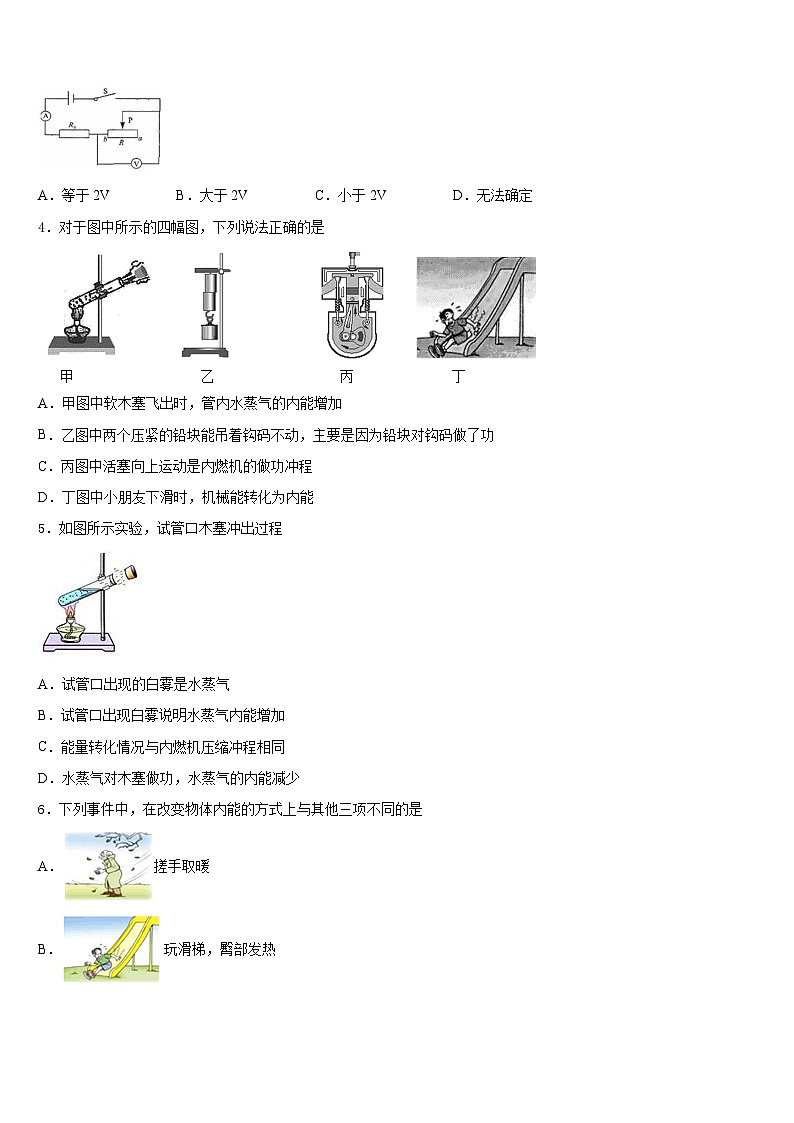

3．如图所示电路，开关闭合前将滑片移至a端，闭合开关时电压表示数为4V，若将滑片移至中点时，电压表示数为
A．等于2VB．大于2VC．小于2VD．无法确定
4．对于图中所示的四幅图，下列说法正确的是
A．甲图中软木塞飞出时，管内水蒸气的内能增加
B．乙图中两个压紧的铅块能吊着钩码不动，主要是因为铅块对钩码做了功
C．丙图中活塞向上运动是内燃机的做功冲程
D．丁图中小朋友下滑时，机械能转化为内能
5．如图所示实验，试管口木塞冲出过程
A．试管口出现的白雾是水蒸气
B．试管口出现白雾说明水蒸气内能增加
C．能量转化情况与内燃机压缩冲程相同
D．水蒸气对木塞做功，水蒸气的内能减少
6．下列事件中，在改变物体内能的方式上与其他三项不同的是
A．搓手取暖
B．玩滑梯，臀部发热

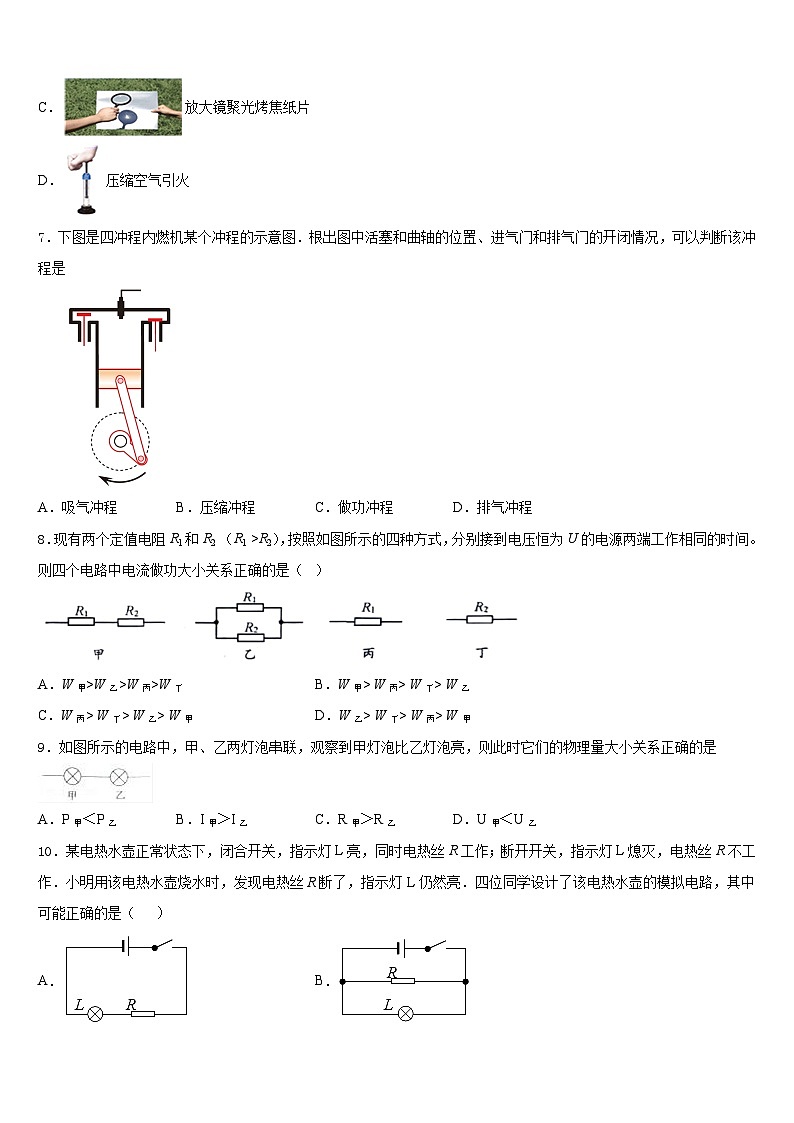

C．放大镜聚光烤焦纸片
D．压缩空气引火
7．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
8．现有两个定值电阻R1和R2 （R1 >R2），按照如图所示的四种方式，分别接到电压恒为U的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（ ）
A．W甲>W乙>W丙>W丁B．W甲> W丙> W丁> W乙
C．W丙> W丁> W乙> W甲D．W乙> W丁> W丙> W甲
9．如图所示的电路中，甲、乙两灯泡串联，观察到甲灯泡比乙灯泡亮，则此时它们的物理量大小关系正确的是
A．P甲＜P乙B．I甲＞I乙C．R甲＞R乙D．U甲＜U乙
10．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A．B．
C．D．
11．如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（ ）
A．动能增加，机械能增加
B．重力势能减小，机械能减少
C．动能先减小后增大，机械能不变
D．重力势能先减少后增大，机械能不变
12．下列关于小王做“东安鸡”这道菜的分析正确的是（ ）
A．倒入醋时，汤就有了酸味，说明分子只在液体中运动
B．菜做好起锅时，香气扑鼻，说明分子只在高温下运动
C．鸡肉的内能增加主要是通过热传递的方式来实现的
D．鸡肉的内能增加主要是通过做功的方式来实现的
二、填空题（每题5分，共4题，20分）
13．影片“流浪地球”开启了中国科幻元年，其中“点燃木星”将地球推开，相当于内燃机的_________冲程，将内能转化为_________能。
14．美国加州理工学院物理学家安德森发现了正电子，它其有质子的电性和电子的质量：当正电子定向移动形成电流时，其运动方向与金属导体中电流的方向_____。（选填“相同”或“相反”）。
15． (1)如图所示，电能表的示数为______kW·h；
(2)如图所示，电阻箱的示数为______Ω。
16．如图所示，是电热驱蚊器，它是利用＿＿＿＿效应来工作的；当放入蚊香片的电热驱蚊器开始工作时，我们会闻到蚊香的气味，这是＿＿＿＿现象．
三、实验题（共12分）
17．（4分）如图所示是比较不同物质吸热情况的实验。取初温相同的甲、乙两种液体，倒入相同的易拉罐中，用相同的装置对它们进行加热。
（1）实验时，还应控制易拉罐中两种液体的_____（选填“质量”或“体积”）相同。可通过比较两种液体升高相同温度所需的_____来判断两种液体吸收热量的多少。
（2）下表为记录的实验数据。分析数据可知:甲、乙两种液体吸收相同热量时，_____液体的温度升高得多。
（3）不考虑其他因素，甲、乙两种液体中，_____液体更适合选作冷却剂。
18．（4分）在“测定小灯泡功率”的实验中，小明所在小组使用的电源电压为6V，小灯泡的额定电压为3.8V，灯丝电阻约为5~6Ω。
(1)小明在连接实验电路时还有导线未接上，如图（甲），请用笔画线代替导线把图（甲）中的电路连接好（导线不得交叉）；
（____）
(2)在闭合开关前，滑动变阻器的滑片应该移到 _____（选填“A”或“B”）端；
(3)连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于_____断路造成的；
(4)实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片P使电压表的示数为____V，此时电流表的示数如图（乙），那么小灯泡的额定功率是______W；
(5)测量额定功率后，若将滑动变阻器的滑片P向左滑动时，小灯泡的亮度将________。
19．（4分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是_____。
(2)闭合开关前，滑动变阻器滑片应置于_____端（选填“”或“”）。
(3)假如小聪同学用完好的器材，按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①：_____②_____。
(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻_____。
(5)若滑动变阻器的最大阻值为，被测电阻的阻值为，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻的阻值。
实验步骤如下：
①将滑动变阻器滑到端，闭合开关S，读出电压表的读数，记为；
②将滑动变阻器滑到端，闭合开关S，读出电压表的读数，记为；
③读出滑动变阻器的最大值；
④则被测电阻的阻值为：_____（写出表达式）。
四、作图题（共16分）
20．（8分）请根据图所示的实物电路，在虚线方框内画出对应的电路图。
（____）
21．（8分）小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
五、计算题（共22分）
22．（10分）如图所示，斜面长s=2m，斜面高h=1m.现用F=400N的推力把重为G=600N的小物体沿着斜面从斜面底端匀速推至顶端，求：
（1）斜面的机械效率为多大？
（2）物体所受的摩擦力为多大？
23．（12分）某保温电热水壶电路如图所示，电源电压恒为220V，S是温控开关，R1、R2为加热电阻。当开关S接a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W。忽略温度对电阻阻值的影响。求：
(1)R1的阻值；
(2)在保温状态下，通过电阻R2的电流；
(3)电热水壶在保温状态下工作10min所消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、D
5、D
6、C
7、A
8、D
9、C
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、做功 机械
14、相同
15、2020.1 360
16、电流的热 扩散
三、实验题（共12分）
17、质量 加热时间 乙 甲
18、 A 灯泡（灯丝） 3.8 2.66 暗
19、 电源电压过大 选用电流表量程太小 8
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)75%；(2)100N；
23、 (1)44Ω；(2)0.75A；(3)9.9×104J。
温度（℃）
20
30
40
50
加热时间（s）
甲
0
40
82
126
乙
0
18
40
64
