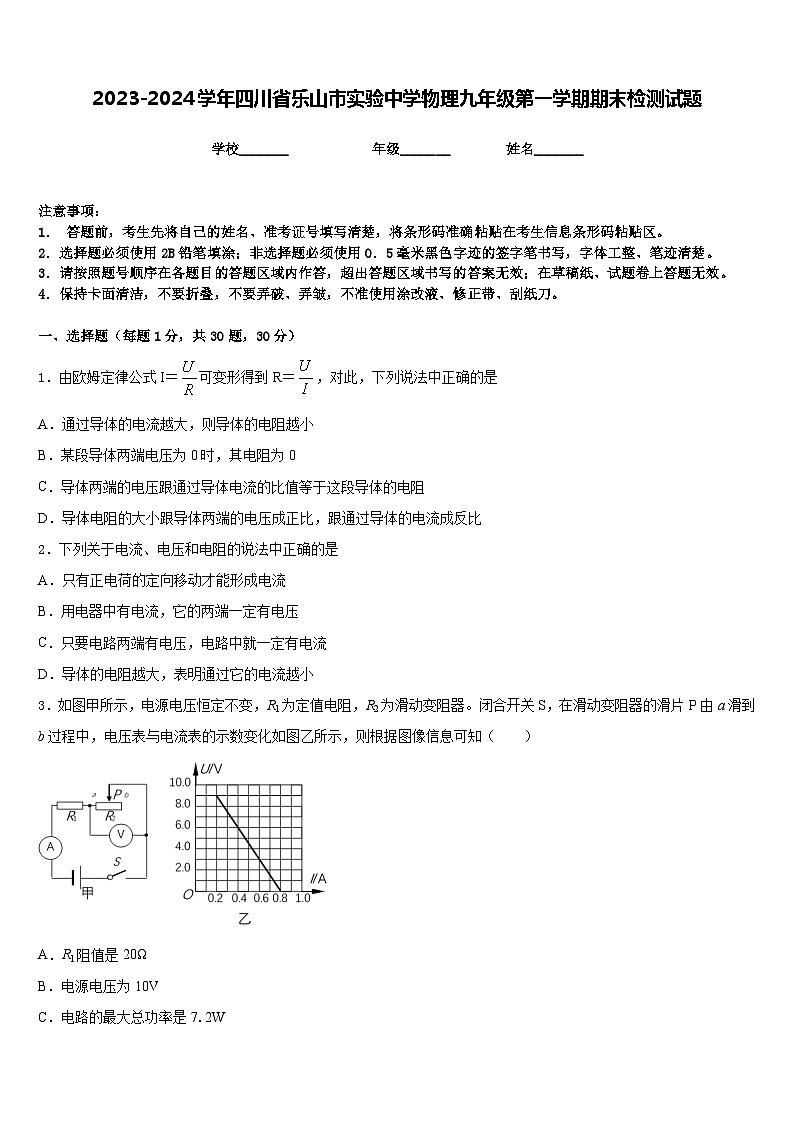

2023-2024学年四川省乐山市实验中学物理九年级第一学期期末检测试题含答案
展开
这是一份2023-2024学年四川省乐山市实验中学物理九年级第一学期期末检测试题含答案，共10页。试卷主要包含了图中对于四幅图的说法正确的是，关于电阻，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．由欧姆定律公式I＝可变形得到R＝，对此，下列说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
2．下列关于电流、电压和电阻的说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．用电器中有电流，它的两端一定有电压
C．只要电路两端有电压，电路中就一定有电流
D．导体的电阻越大，表明通过它的电流越小
3．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，在滑动变阻器的滑片P由a滑到b过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息可知（ ）
A．R1阻值是20Ω
B．电源电压为10V
C．电路的最大总功率是7.2W
D．滑动变阻器R2的最大阻值是45Ω

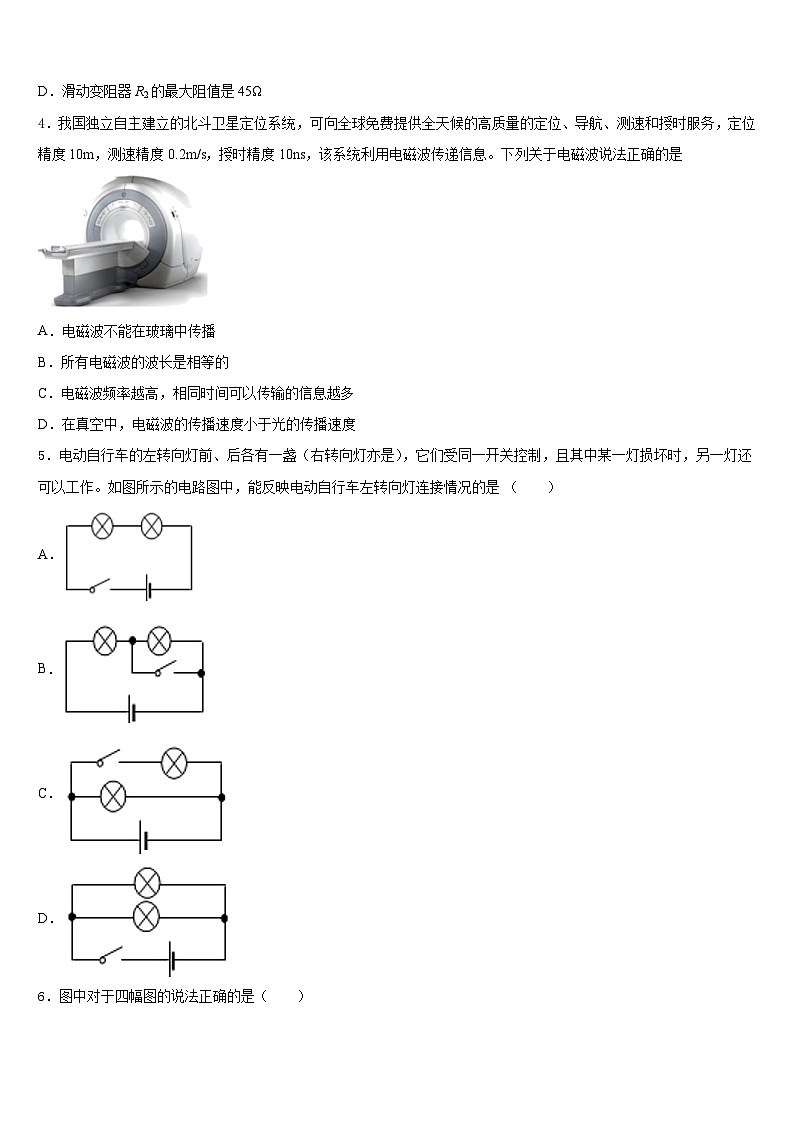

4．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度
5．电动自行车的左转向灯前、后各有一盏（右转向灯亦是），它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作。如图所示的电路图中，能反映电动自行车左转向灯连接情况的是 （ ）
A．
B．
C．
D．

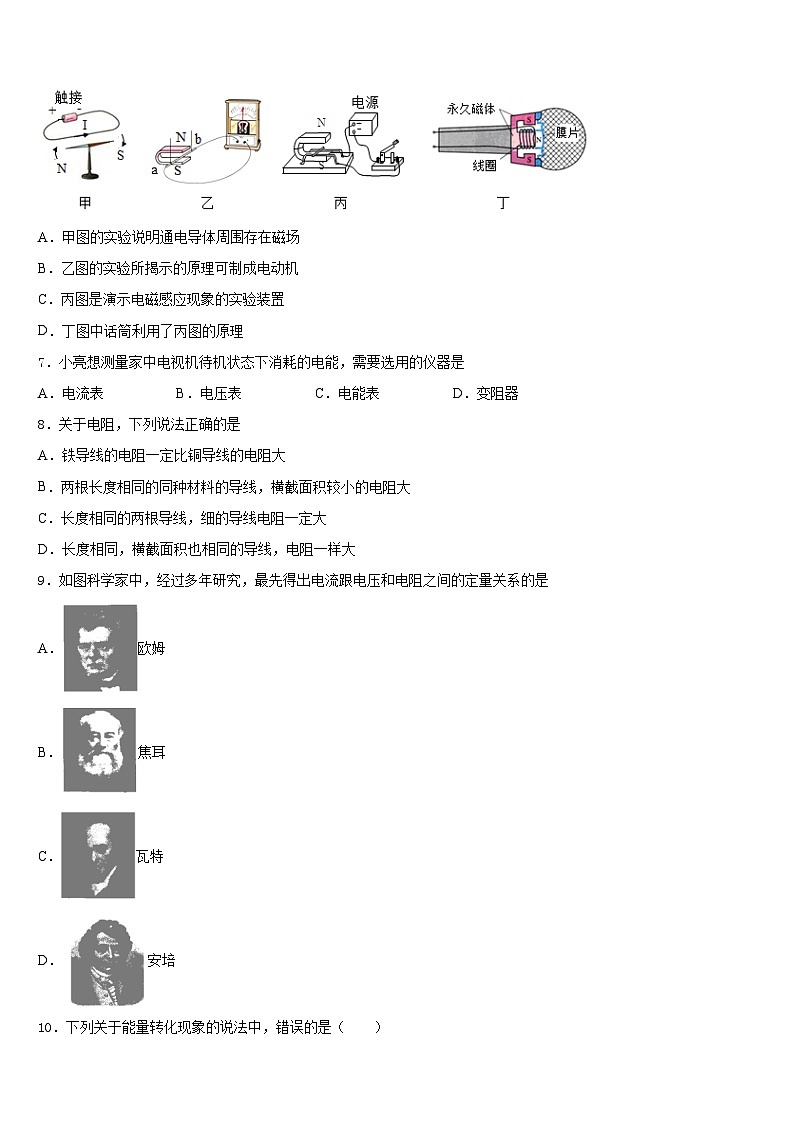

6．图中对于四幅图的说法正确的是（ ）
A．甲图的实验说明通电导体周围存在磁场
B．乙图的实验所揭示的原理可制成电动机
C．丙图是演示电磁感应现象的实验装置
D．丁图中话筒利用了丙图的原理
7．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是
A．电流表B．电压表C．电能表D．变阻器
8．关于电阻，下列说法正确的是
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度相同的同种材料的导线，横截面积较小的电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同，横截面积也相同的导线，电阻一样大
9．如图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是
A．欧姆
B．焦耳
C．瓦特
D．安培
10．下列关于能量转化现象的说法中，错误的是（ ）
A．蓄电池充电时，化学能转化为电能B．电流做功将电能转化为其它形式的能
C．燃料燃烧时将化学能转化为内能D．电饭锅工作时将电能转化为内能
11．下列用电器中，利用电流热效应工作的是（ ）
A．电饭锅
B．抽油烟机
C．电视机
D．笔记本电脑
12．法国科学家阿尔贝费尔和德国彼得格林贝格尔由于发现了巨磁电阻（CMR） 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图，实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（ ）
A．电磁铁右端为N板
B．滑片P向右滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的减弱而明显增大
D．巨磁电阻相当于一个定值电阻
二、填空题（每题5分，共4题，20分）
13．电热饮水机的电路如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”“高挡”之间的转换，饮水机工作时功率随时间变化的关系图像如图乙所示。则0~30min内该电路消耗的总电能为________J；饮水机工作时，电阻R2的阻值为________Ω。
14．电流通过导体时，通电导体产生的热量，跟_____成正比，跟导体的电阻成正比，还跟通电的时间成正比．这是英国物理学家______通过多次实验研究发现的定律．
15．如图所示电路，电源电压不变，若a处接电压表，闭合开关后电压表示数为6V，电流为0.5A；若a处接电流表，闭合开关后电流表示数为1A．R1_____Ω，此时电路的功率是_____W。
16．如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是_______A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是______V.
三、实验题（共12分）
17．（4分）张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。请你说出他出现错误的原因：_________________。实际电压应是_____V。他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。
（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。
18．（4分）小强同学用如图甲所示的实验电路探究“电流与电阻的关系"．电源电压3V保持不变，滑动变阻器标有“ 20Ω 1A "字样，5Ω、10Ω、15Ω、20Ω、30Ω定值电阻各一个，电流表0~0.6A，电压表0~3V量程．
（1）连接电路时，应该_________开关（选填“断开”、“闭合”）；图甲中导线E端应与滑动变阻器的_________（选填“A”、“B "、"C"或"D"）接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端．
（2）闭合开关，移动滑动变阻器的滑片P发现， 电压表始终无示数，电流表有示数，其原因可能是 _________（只填序号）
A．滑动变阻器断路 B．R短路 C．R断路
（3）为了多采集数据， 将5 的电阻换成10Ω的电阻后， 重新调节滑动变阻器的滑片 P， 使其处于新的合适位置， 则该位置相对接5Ω 的电阻时滑片位置偏向________端 （选填“A”、 "B"），此操作中调节滑动变阻器的目的是______________________。
（4）分析表格乙数据可得出结论：______________________________。再将电阻换成20Ω时，可推测电流表示数为________A。
（5）小强同学继续探究： 他用了30Ω的定值电阻代替原来的20Ω电阻进行实验， 他发现无论怎样移动滑片都不能满足电压表示数为1.5V，为了解决问题（不改变现有器材并且 5 个定值电阻都使用），你的建议办法是______________。
19．（4分）在用“伏安法测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为．
如图甲所示，以笔画线代替导线将实物图连接完整要求滑片向右移时灯泡亮度变亮；
（______）
移动滑动变阻器的滑片使电压表示数为，电流表示数如图乙所示为______A，则小灯泡的灯丝电阻为______；
如果缺少电压表，小军发现利用两个电流表和一个已知阻值为的电阻，同样可以测出小灯泡的电阻，原理如图丙所示。闭合开关后，小军读出电流表的示数为，电流表的示数为，则小灯泡L两端的电压的表达式为______，电阻的表达式为______。用字母表示小灯泡的电阻不受温度影响
四、作图题（共16分）
20．（8分）根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光．
21．（8分）为了探究电流跟电压的关系，王亮同学设计了如图甲所示的电路。
请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）。
（_____）
五、计算题（共22分）
22．（10分）如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求：
（1）灯L正常发光时的电阻是多少？
（2）只闭合S1、S3时，电阻R在60 s内产生的热量是多少？
（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？
23．（12分）如图所示，电源电压保持不变，电阻R1的阻值为30欧。闭合电键S，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求：
（1）电源电压。
（2）电路的总电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、C
5、D
6、A
7、C
8、B
9、A
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、6.6×105 110
14、电流的平方 焦耳
15、12 12
16、0.4 3
三、实验题（共12分）
17、看错了电压表量程 2 电流没有单位 并联电路干路中的电流等于各支路电流之和 避免偶然性，使结论更具有普遍性 改变电源电压 使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流
18、断开 B B A 保持R两端的电压不变 电压保持不变时，电流与电阻成反比 0.075 将定值电阻两端保持不变的电压适当增大
19、
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12Ω；（2）360J；（3）断开S1、S3，闭合S2时，2W
23、（1）6伏；（2）12欧
实验次数
A处的电流IA
B处的电流IB
C处的电流IC
1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.40
0.48
0.88
电阻R/Ω
5
10
15
20
电流I/A
0.3
0.15
0.1
